Systemplatine entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Systemplatine zu entfernen.

Zu dieser Aufgabe

Erforderliche Werkzeuge

Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen.
  • Bereiten Sie die folgenden Schraubendreher vor:
    • PH1-Kreuzschlitzschraubendreher
    • PH2-Kreuzschlitzschraubendreher
Wichtig

  • Das Entfernen und Installieren dieser Komponente erfordert qualifizierte Techniker. Versuchen Sie nicht, sie ohne eine passende Schulung zu entfernen oder zu installieren.

  • Wenn Sie die Systemplatine austauschen, müssen Sie den Server immer auf die neueste Firmware aktualisieren oder die zuvor vorhandene Firmware wiederherstellen. Stellen Sie sicher, dass Sie über die aktuelle Firmware oder eine Kopie der zuvor vorhandenen Firmware verfügen, bevor Sie den Vorgang fortsetzen.

  • Wenn Sie Speichermodule entfernen, kennzeichnen Sie die Steckplatznummer auf jedem Speichermodul, entfernen Sie alle Speichermodule von der Systemplatine und legen Sie sie auf einer antistatischen Oberfläche beiseite, sodass sie für eine erneute Installation zur Verfügung stehen.

Achtung

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Erfassen Sie alle Systemkonfigurationsdaten, wie z. B. die Lenovo XClarity Controller-IP-Adressen, die elementaren Produktdaten (VPD) sowie den Maschinentyp, die Modellnummer, die Seriennummer, die UUID (Universally Unique Identifier) und die Systemkennnummer des Servers.
    2. Speichern Sie die Systemkonfiguration auf einer externen Einheit mit Lenovo XClarity Essentials.
    3. Speichern Sie das Systemereignisprotokoll auf einem externen Datenträger.
    4. Entfernen Sie die Lüfterabdeckung. Siehe Lüfterabdeckung entfernen.
    5. Falls zutreffend, entfernen Sie die Abdeckblende der Erweiterung. Siehe Abdeckblende der Erweiterung entfernen.
    6. Falls zutreffend, entfernen Sie den Erweiterungssatz. Siehe Erweiterungssatz entfernen.
  2. Entfernen Sie die Schrauben von der oberen Abdeckung.
    1. Schieben Sie die herausziehbaren Informationskarten aus dem Knoten heraus.
    2. Entfernen Sie die vier PH1-Kreuzschlitzschrauben an der kurzen Seite der oberen Abdeckung.
      Anmerkung

      Stellen Sie sicher, dass Sie die herausziehbaren Informationskarten wieder zurückschieben, sobald die darunter liegende Schraube vollständig entfernt ist.

    3. Entfernen Sie die vier PH2-Kreuzschlitzschrauben an der langen Seite der oberen Abdeckung. Drehen Sie dann den Knoten um und legen Sie ihn mit der Unterseite nach oben ab.
      Anmerkung

      Die zu entfernenden Schrauben können durch Lüfterkabel abgedeckt sein. Ziehen Sie das Lüfterkabel vorsichtig ein wenig heraus, um die darunter liegende Schraube zu entfernen, und setzen Sie das Kabel nach dem Entfernen der Schraube wieder ein.

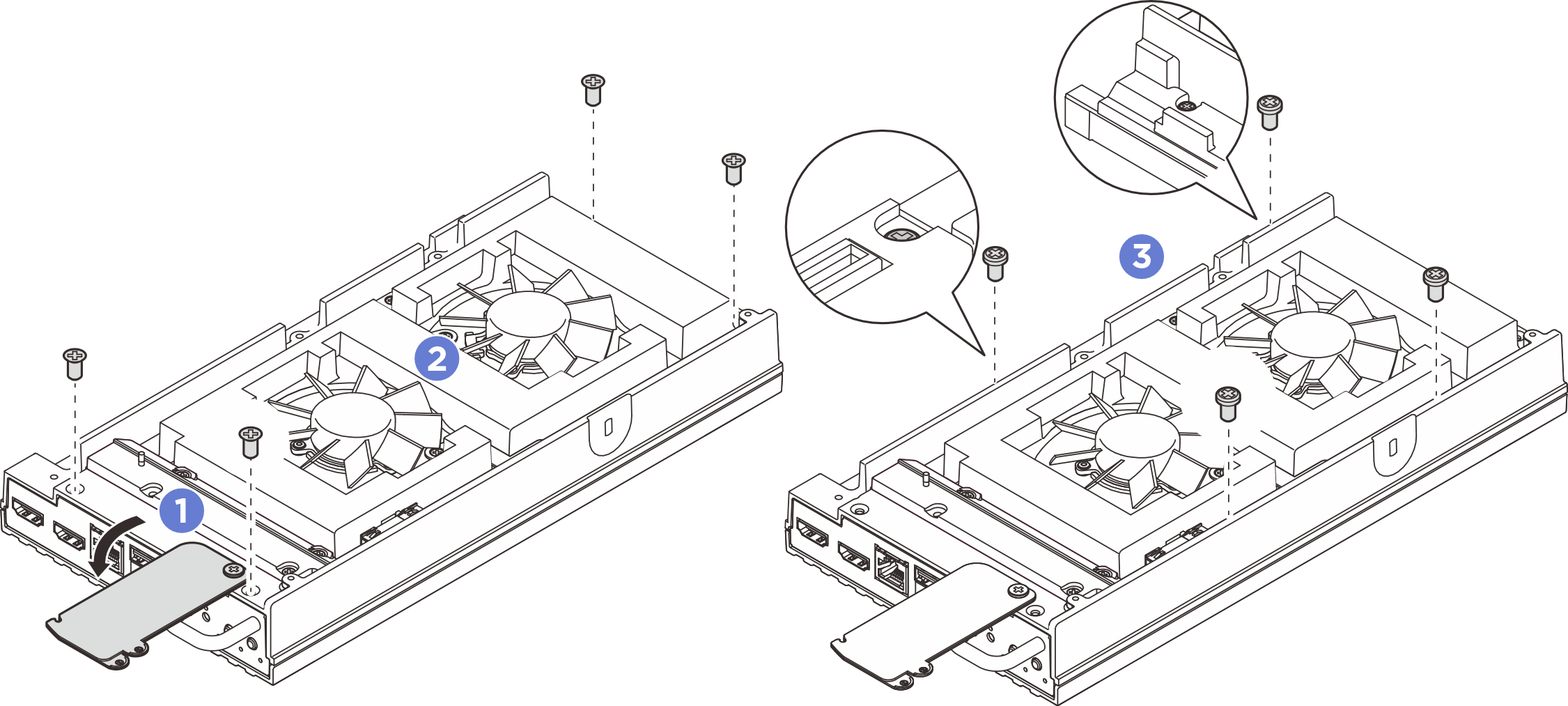

      Abbildung 1. Entfernen der Schrauben von der oberen Abdeckung

  3. Entfernen Sie die untere Abdeckung.
    1. Entfernen Sie die beiden PH1-Kreuzschlitzschrauben an der kurzen Seite der unteren Abdeckung.
    2. Entfernen Sie die sechs PH2-Kreuzschlitzschrauben von der langen Seite der unteren Abdeckung.
    3. Halten Sie die blauen Berührungspunkte an der Rückseite des Knotens und den Griff der E/A-Halterung an der Vorderseite des Knotens fest. Ziehen Sie dann die vorderen und hinteren E/A-Halterungen aus dem Knoten.
    4. Heben Sie die untere Abdeckung vom Knoten ab und legen Sie sie auf eine ebene, saubere Oberfläche.
    Achtung
    Damit eine ordnungsgemäße Kühlung des Systems sichergestellt ist, installieren Sie vor dem Einschalten des Servers sowohl die obere als auch die untere Abdeckung. Wenn der Server ohne die Abdeckungen betrieben wird, können die Serverkomponenten beschädigt werden.

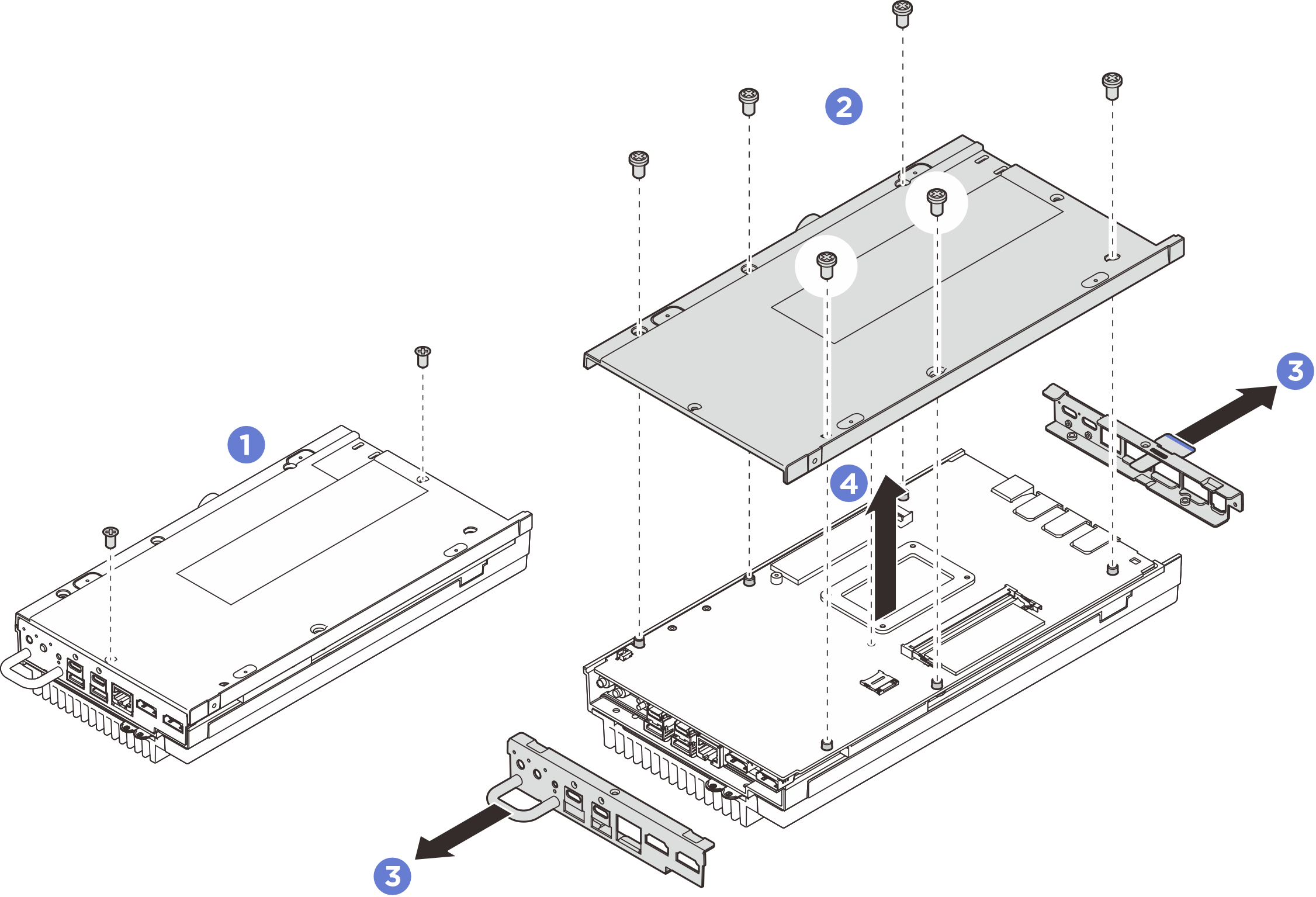

    Abbildung 2. Entfernen der unteren Abdeckung

  4. Entfernen Sie die folgenden Komponenten an der Unterseite der Systemplatine in der unten aufgeführten Reihenfolge:
    1. Entfernen Sie gegebenenfalls das M.2-Laufwerk aus Steckplatz 1. Siehe M.2-Bootlaufwerk aus Steckplatz 1 entfernen.
    2. Entfernen Sie das Speichermodul aus dem DIMM-Steckplatz 1. Siehe Speichermodul entfernen.
  5. Trennen Sie die Systemplatine von der oberen Abdeckung.
    1. Trennen Sie vorsichtig die vordere E/A-Seite der Systemplatine von der oberen Abdeckung.
    2. Heben Sie die hintere E/A-Seite der Systemplatine vorsichtig an, bis die Systemplatine vollständig von der oberen Abdeckung gelöst ist.
    3. Heben Sie die Systemplatine an, um sie von der oberen Abdeckung zu entfernen. Halten Sie beide Seiten der Systemplatine und drehen Sie sie um, sodass die Oberseite der Systemplatine nach oben zeigt. Legen Sie sie anschließend auf eine antistatische Oberfläche.

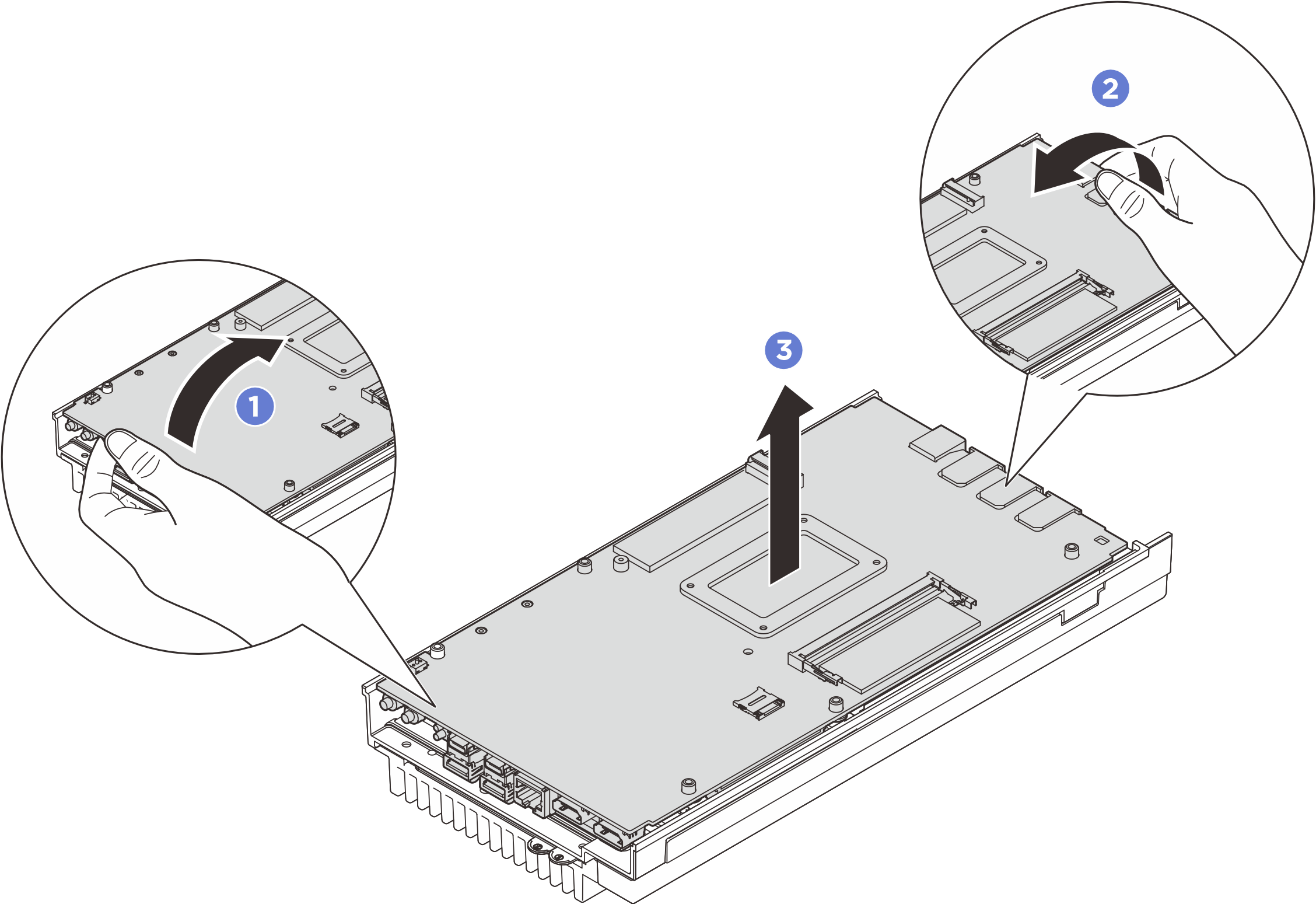

      Abbildung 3. Entfernen der Systemplatine

  6. Falls zutreffend, entfernen Sie die folgenden Komponenten auf der Oberseite der Systemplatine in der unten aufgeführten Reihenfolge:
    1. Entfernen Sie das Speichermodul aus dem DIMM-Steckplatz 2. Siehe Speichermodul entfernen.
    2. Entfernen Sie die M.2-Laufwerke aus Steckplatz 2 und 3. Siehe M.2-Speicherlaufwerk aus Steckplatz 2 oder 3 entfernen.

Nach dieser Aufgabe

  • Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
