Systemplatine installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Systemplatine zu installieren.

Zu dieser Aufgabe

Erforderliche Werkzeuge

Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen.
  • Bereiten Sie die folgenden Schraubendreher vor:
    • PH1-Kreuzschlitzschraubendreher
    • PH2-Kreuzschlitzschraubendreher
Wichtig

Das Entfernen und Installieren dieser Komponente erfordert qualifizierte Techniker. Versuchen Sie nicht, sie ohne eine passende Schulung zu entfernen oder zu installieren.

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Berühren Sie mit der antistatischen Schutzhülle, in der sich das Laufwerk befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie anschließend das Laufwerk aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Überprüfen Sie die Wärmepads an den Knotenabdeckungen. Tauschen Sie das Wärmepad durch ein neues aus, wenn es einen der folgenden Zustände aufweist: Lesen Sie die Installationsrichtlinien für Wärmepads, um den erforderlichen Wärmepad-Satz zu ermitteln und befolgen Sie die Anweisungen für das Wärmepad.
      • Das Wärmepad ist beschädigt oder hat sich von der Oberfläche gelöst.
      • Das neue zu installierende Teil ist von einer anderen Marke oder hat andere Abmessungen als das ausgetauschte Teil. Das neue Teil kann dazu führen, dass Wärmeleitpads verformt oder beschädigt werden.

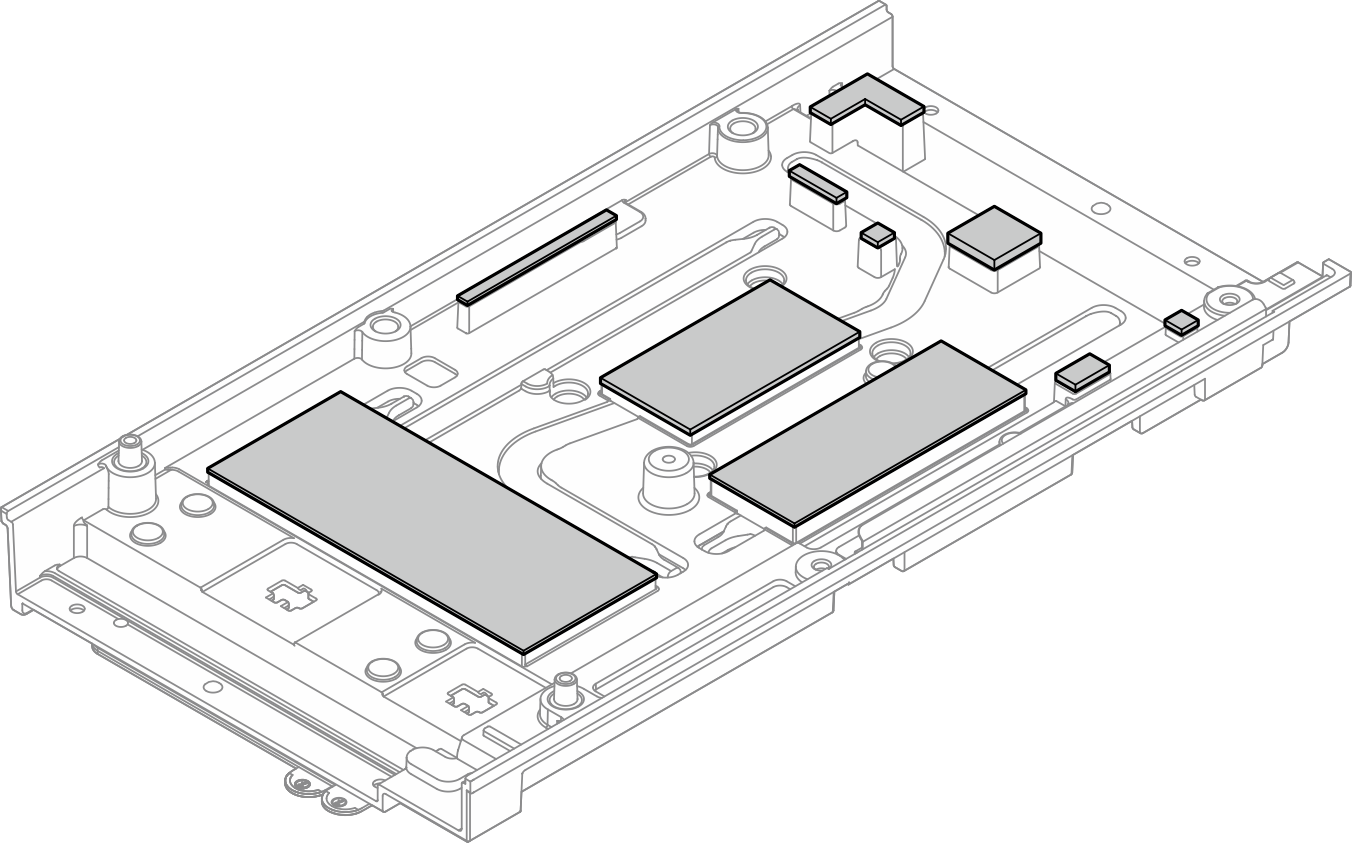

      Abbildung 1. Wärmepads für die obere Abdeckung

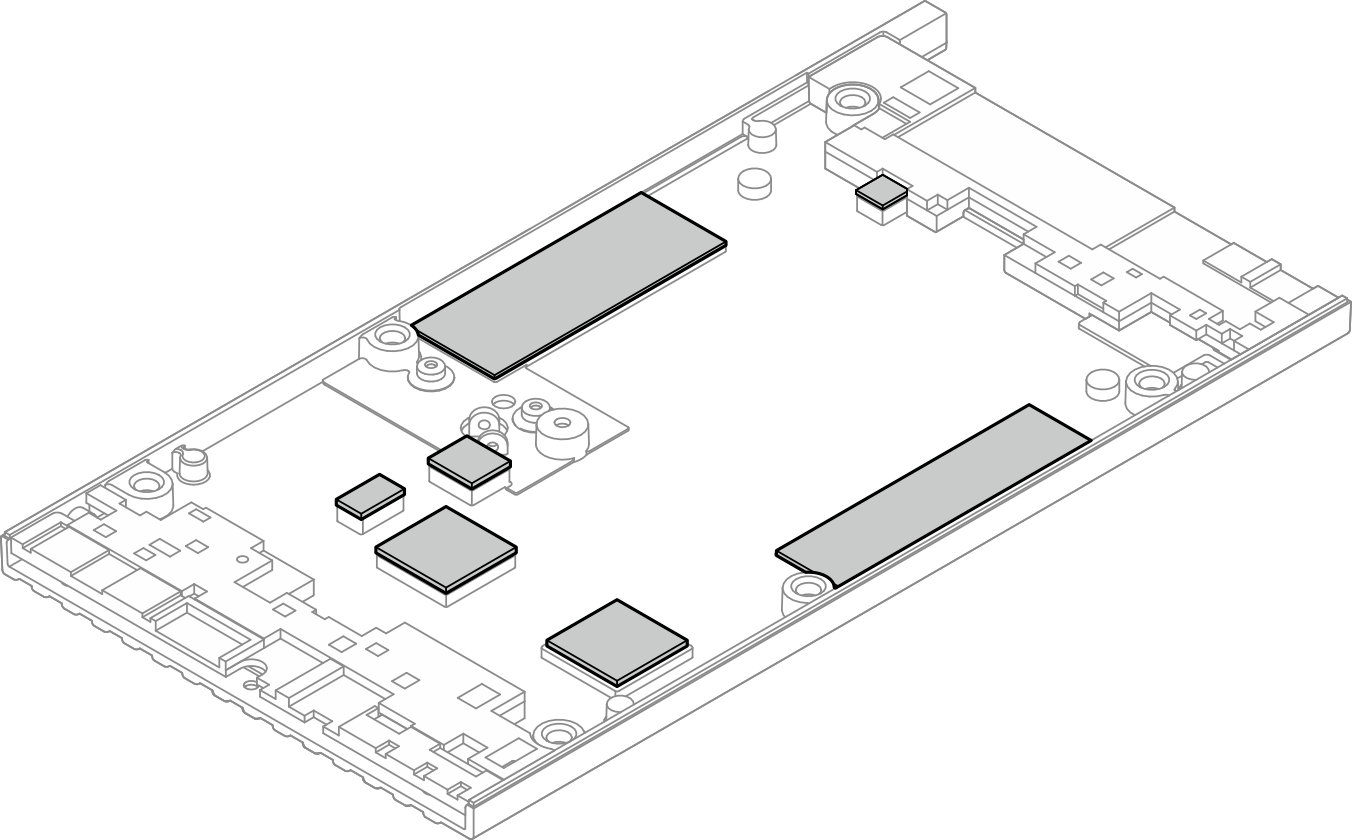

      Abbildung 2. Wärmepads für die untere Abdeckung

  2. Ziehen Sie das XClarity Controller-Netzwerkzugriffsetikett auf dem Prozessor-Kühlkörper der Systemplatine ab und bringen Sie es an der herausziehbaren Informationskarte an der oberen Abdeckung an.
    Abbildung 3. Position des Lenovo XClarity Controller-Netzwerkzugriffsetiketts auf der herausziehbaren Informationskarte

  3. Legen Sie die Systemplatine mit der Oberseite nach oben auf die saubere antistatische Oberfläche und installieren Sie anschließend die folgenden Komponenten auf der Systemplatine:
    1. Installieren Sie bei Bedarf M.2-Laufwerke in Steckplatz 2 und 3. Siehe M.2 Speicherlaufwerk in Steckplatz 2 oder 3 installieren.
    2. Installieren Sie ein Speichermodul in DIMM-Steckplatz 1. Siehe Speichermodul installieren.

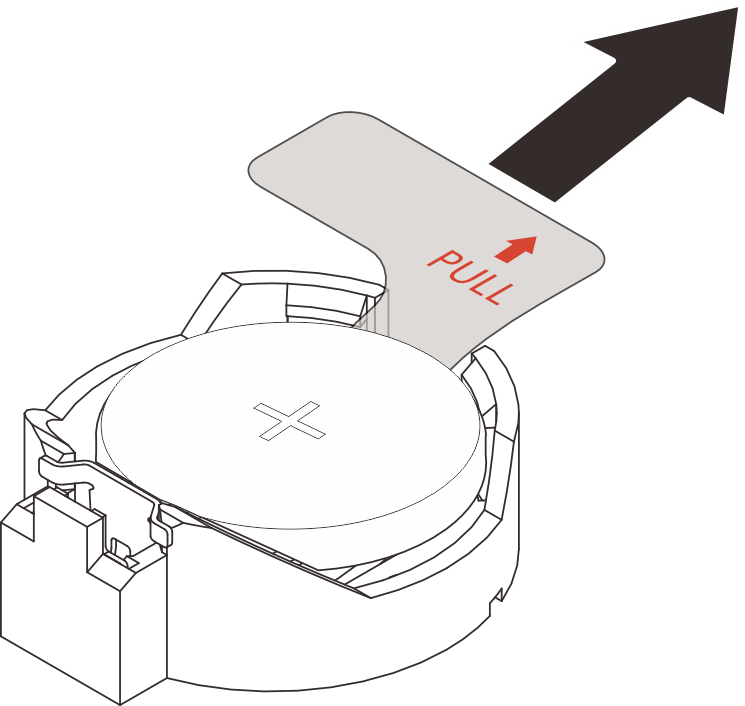

    3. Wenn sich unter der CMOS-Batterie auf der Systemplatine eine Isolierungslasche befindet, entfernen Sie diese.
      Abbildung 4. Entfernen der Isolierungslasche

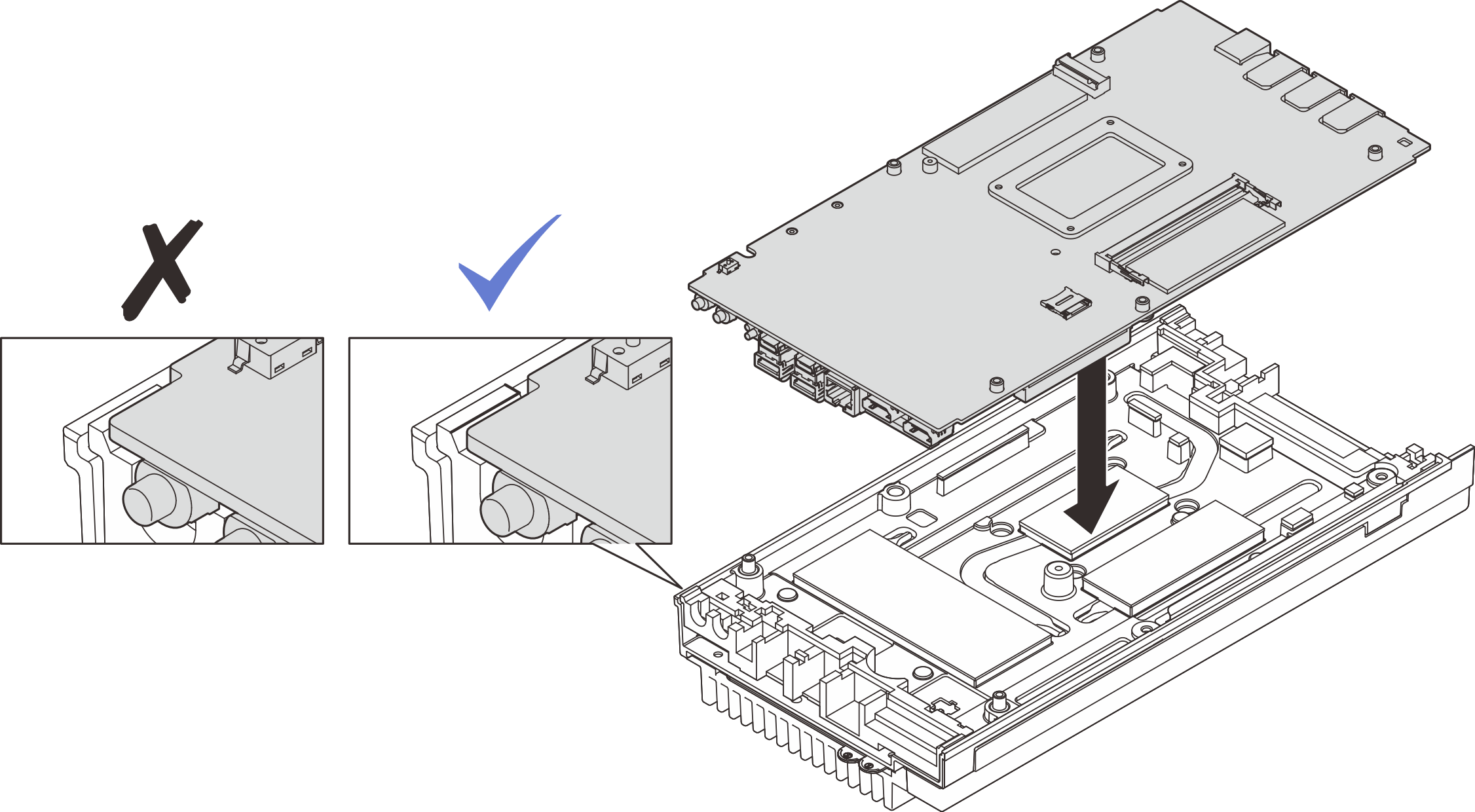

  4. Halten Sie die Systemplatine an der Kante fest, drehen Sie sie vorsichtig um und legen Sie die Unterseite der Systemplatine nach oben. Senken Sie dann die Systemplatine auf die obere Abdeckung ab.
    Anmerkung
    Achten Sie darauf, dass die Systemplatine beim Installieren nicht mit dem Gummi am Rand der oberen Abdeckung in Berührung kommt.
    Abbildung 5. Installieren der Systemplatine

  5. Installieren Sie die folgenden Komponenten an der Unterseite der Systemplatine:
    1. Installieren Sie bei Bedarf ein Speichermodul in DIMM-Steckplatz 2. Siehe Speichermodul installieren.
    2. Installieren Sie bei Bedarf ein M.2-Laufwerk in Steckplatz 1. Siehe M.2-Bootlaufwerk in Steckplatz 1 installieren.

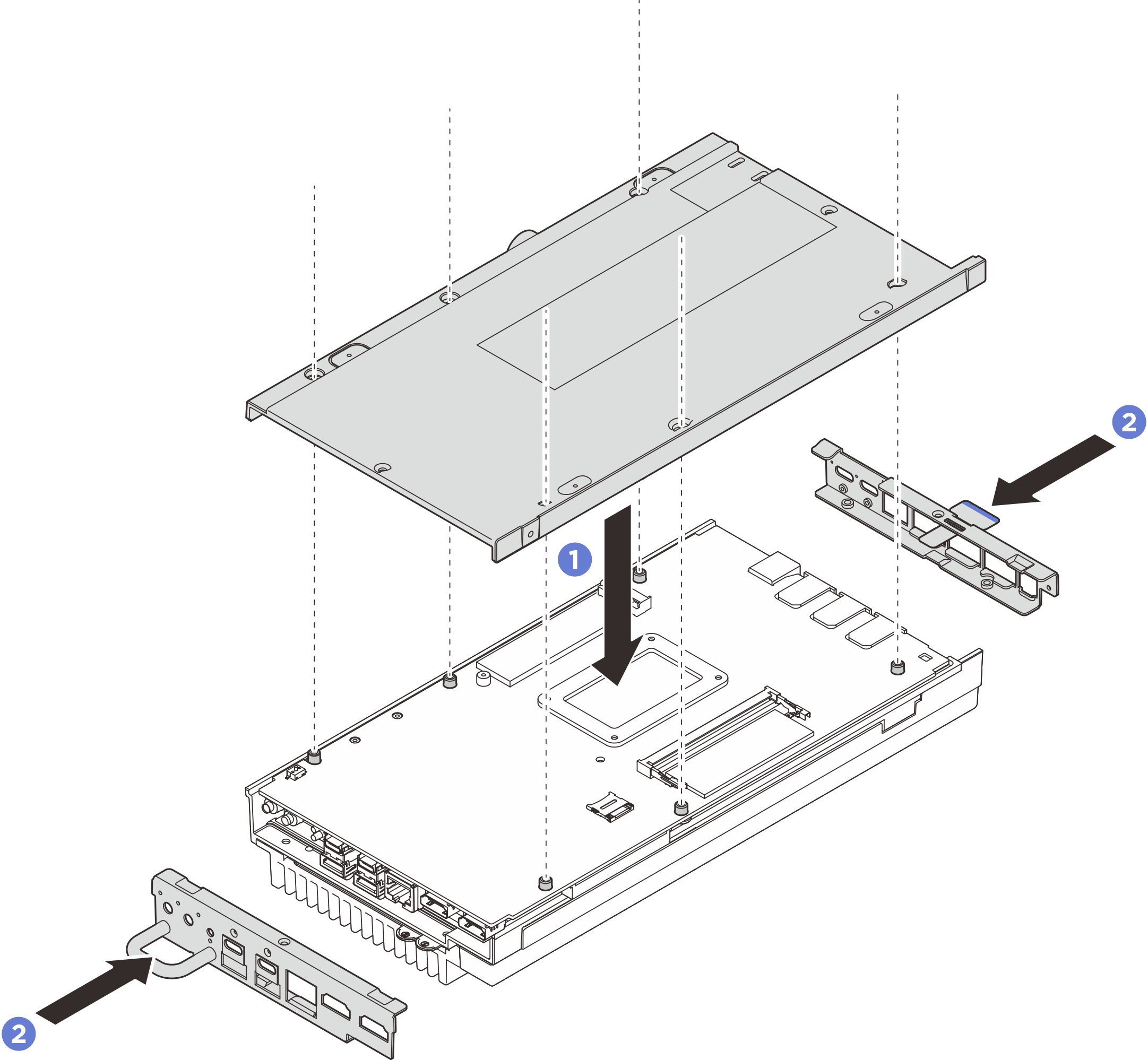

  6. Installieren Sie die untere Abdeckung.
    1. Richten Sie die untere Abdeckung an den Führungskerben an beiden Seiten des Knotens aus. Senken Sie dann die untere Abdeckung auf den Knoten ab.
    2. Setzen Sie die vorderen und hinteren E/A-Halterungen in den Knoten ein, bis sie einrasten.
      Abbildung 6. Installieren der unteren Abdeckung

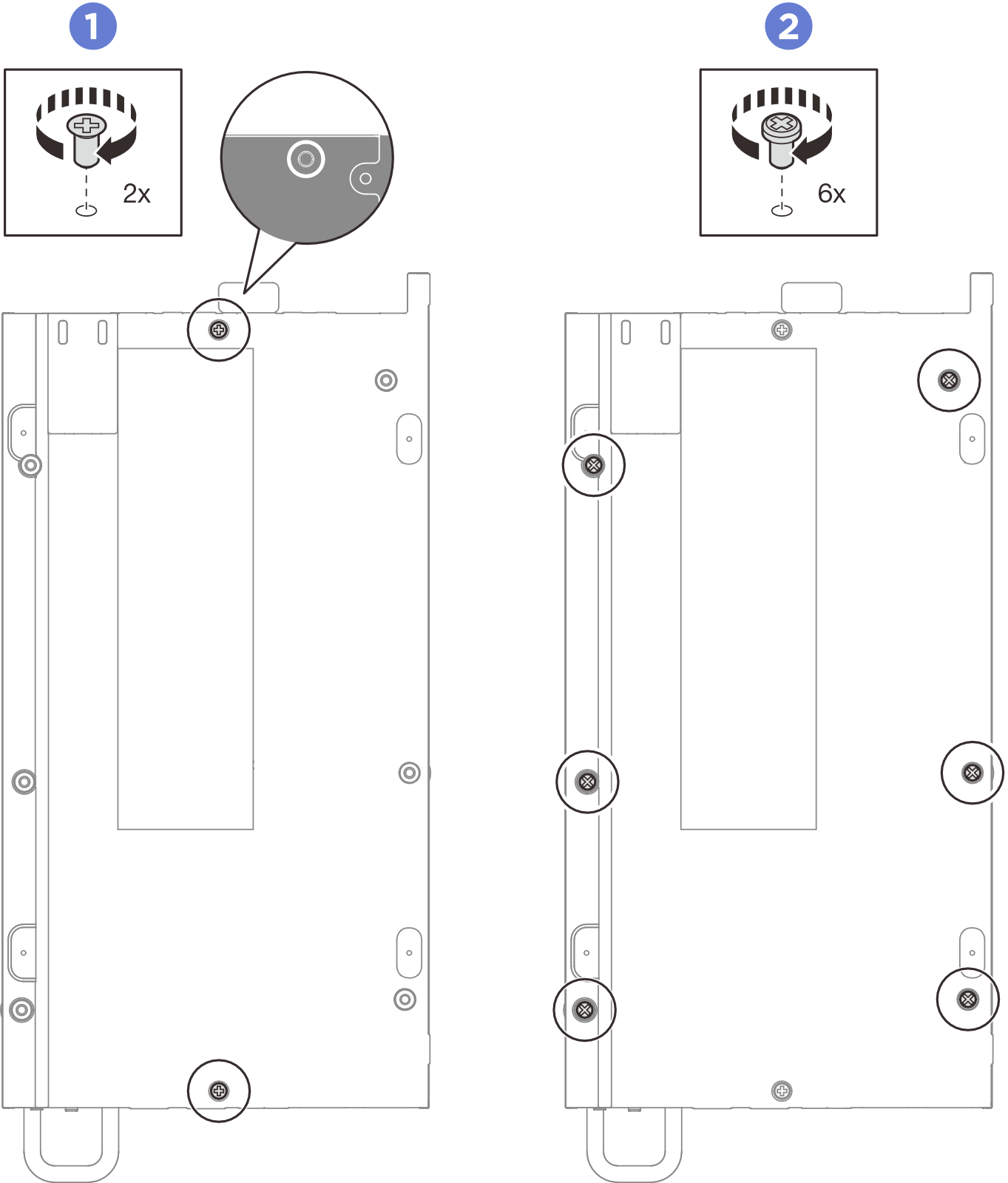

  7. Ziehen Sie die Schrauben an der unteren Abdeckung fest.
    1. Ziehen Sie zwei PH1-Kreuzschlitzschrauben an den kurzen Seiten der unteren Abdeckung an.
      Anmerkung

      Die PH1-Kreuzschlitzschrauben sind mit einem vorab aufgetragenen weißem Schraubensicherungsmittel versehen und die entsprechenden Schraubenlöcher sind weiß umrandet. Achten Sie darauf, die Schrauben in den entsprechenden Löchern anzuziehen.

    2. Ziehen Sie sechs PH2-Kreuzschlitzschrauben an den langen Seiten der unteren Abdeckung wie abgebildet an. Drehen Sie dann den Knoten um und legen Sie ihn mit der Oberseite nach oben ab.
      Abbildung 7. Installieren der Schrauben

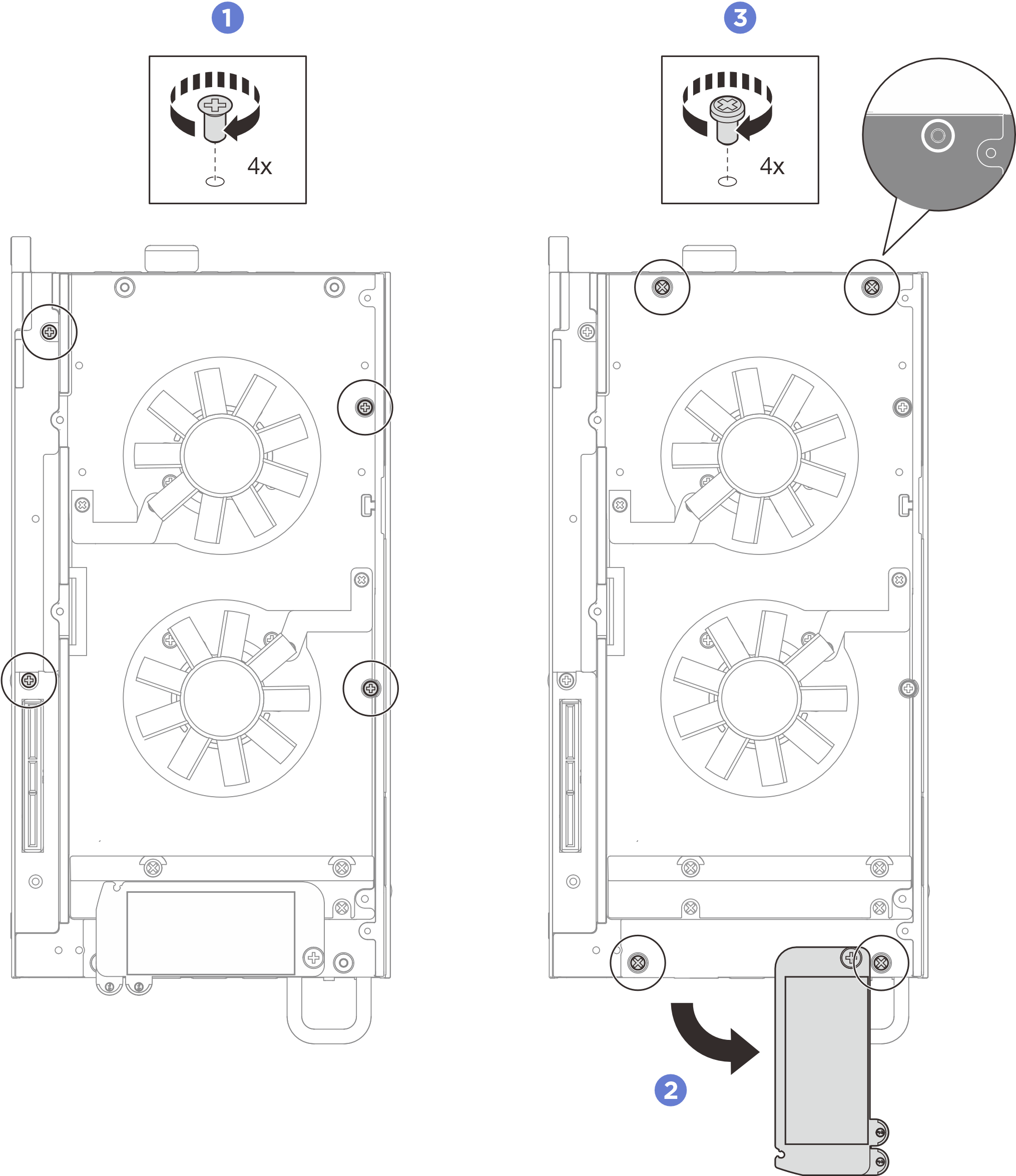

  8. Ziehen Sie die Schrauben fest, um die Abdeckung zu befestigen.
    1. Ziehen Sie vier PH2-Kreuzschlitzschrauben an den langen Seiten der oberen Abdeckung an.
      Anmerkung
      Die Schraubenlöcher werden möglicherweise durch Lüfterkabel abgedeckt. Ziehen Sie das Lüfterkabel vorsichtig ein wenig heraus, um die Schraube einzusetzen, und stecken Sie das Kabel nach dem Einsetzen der Schraube wieder ein.
    2. Schieben Sie die herausziehbaren Informationskarten aus dem Knoten heraus.
    3. Ziehen Sie die vier PH1-Kreuzschlitzschrauben an den kurzen Seiten der oberen Abdeckung an. Platzieren Sie dann die Unterseite des Knotens nach oben.
      Anmerkung
      • Die PH1-Kreuzschlitzschrauben sind mit einem vorab aufgetragenen weißem Schraubensicherungsmittel versehen und die entsprechenden Schraubenlöcher sind weiß umrandet. Achten Sie darauf, die Schrauben in den entsprechenden Löchern anzuziehen.

      • Stellen Sie sicher, dass Sie die herausziehbaren Informationskarten wieder zurückschieben, sobald die darunter liegende Schraube vollständig eingesetzt ist.

      Abbildung 8. Installieren der Schrauben

Nach dieser Aufgabe

  1. Installieren Sie den Erweiterungssatz oder die Abdeckblende für die Erweiterung. Siehe Erweiterungssatz installieren oder Abdeckblende der Erweiterung installieren.

  2. Installieren Sie die Lüfterabdeckung. Siehe Lüfterabdeckung installieren.

  3. Vergewissern Sie sich, dass alle Komponenten ordnungsgemäß erneut installiert wurden und dass keine Werkzeuge oder lose Schrauben im Inneren des Servers verblieben sind.

  4. Installieren Sie gegebenenfalls den Knoten erneut in das Gehäuse oder die Halterung. Siehe Konfigurationshandbuch.

  5. Schließen Sie die Netzkabel und alle anderen Kabel, die Sie entfernt haben, wieder an.

  6. Schalten Sie den Server und alle Peripheriegeräte ein. Siehe Server einschalten.

  7. Setzen Sie Datum und Uhrzeit des Systems zurück.

  8. Aktualisieren Sie Maschinentyp und Seriennummer mit den neuen elementaren Produktdaten (VPD). Aktualisieren Sie mit Lenovo XClarity Provisioning Manager den Maschinentyp und die Seriennummer. Siehe VPD (Elementare Produktdaten) aktualisieren.)
    Anmerkung
  9. Aktualisieren Sie die UEFI‑, XCC‑ und LXPM-Firmware auf die spezifische Version, die vom Server unterstützt wird. Siehe Firmware aktualisieren

  10. Installieren Sie ggf. den Lenovo Features on Demand-Aktivierungsschlüssel. Weitere Informationen finden Sie im Abschnitt Lizenzverwaltung in der mit dem Server kompatiblen XCC-Dokumentation unter Portalseite für Lenovo XClarity Controller.

  11. Aktualisieren Sie den öffentlichen Schlüssel. Weitere Details finden Sie im Abschnitt Einheitsschlüssel aktualisieren unter Benutzerhandbuch für die ThinkShield Key Vault Portal Webanwendung.

    Anmerkung
  12. Informationen zum Ausblenden von TPM finden Sie unter TPM ausblenden/einblenden.

  13. Legen Sie die TPM-Richtlinie fest. (siehe TPM-Richtlinie festlegen).

  14. Aktivieren Sie gegebenenfalls einen sicheren UEFI-Start. Siehe Sicheren UEFI-Start aktivieren.

  15. Konfigurieren Sie bei Bedarf die folgenden ThinkEdge Sicherheitsfunktionen neu.

    1. Ändern Sie den Status Systemsperrmodus-Steuerung in ThinkShield Portal. Weitere Informationen finden Sie im Abschnitt System aktivieren oder entsperren.

    2. Aktivieren Sie die SED-Verschlüsselung. Siehe Authentifizierungsschlüssel für selbstverschlüsselnde Festplatten (SED AK) verwalten.

    3. Stellen Sie SED AK wieder her. Siehe Authentifizierungsschlüssel für selbstverschlüsselnde Festplatten (SED AK) verwalten.

    4. Aktivieren Sie Sicherheitsfunktionen. Siehe Systemsperrmodus.

    5. Ändern Sie die Einstellungen für die Notfall-Zurücksetzung des XCC-Kennworts. Weitere Informationen finden Sie unter Notfall-Zurücksetzung des XCC-Kennworts.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an
