Instalar a placa-mãe

Siga as instruções nesta seção para instalar a placa-mãe.

Sobre esta tarefa

Ferramentas necessárias

Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente.
  • Prepare as seguintes chaves de fenda:
    • Chave de fenda de cabeça Phillips nº 1
    • Chave de fenda de cabeça Phillips nº 2
Importante

A remoção e instalação deste componente exigem técnicos treinados. Não tente removê-lo ou instalá-lo sem treinamento adequado.

Atenção
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Verifique os painéis térmicos nas tampas dos nós. Substitua o painel térmico por um novo se ele estiver em qualquer uma das condições a seguir. Consulte Diretrizes de instalação do painel térmico para identificar o kit de painel térmico necessário e siga as respectivas instruções.
      • O painel térmico está danificado ou separado da superfície.
      • A peça nova a ser instalada é de marca ou formato diferente da substituída; a nova peça pode causar deformação ou danos nos painéis térmicos.

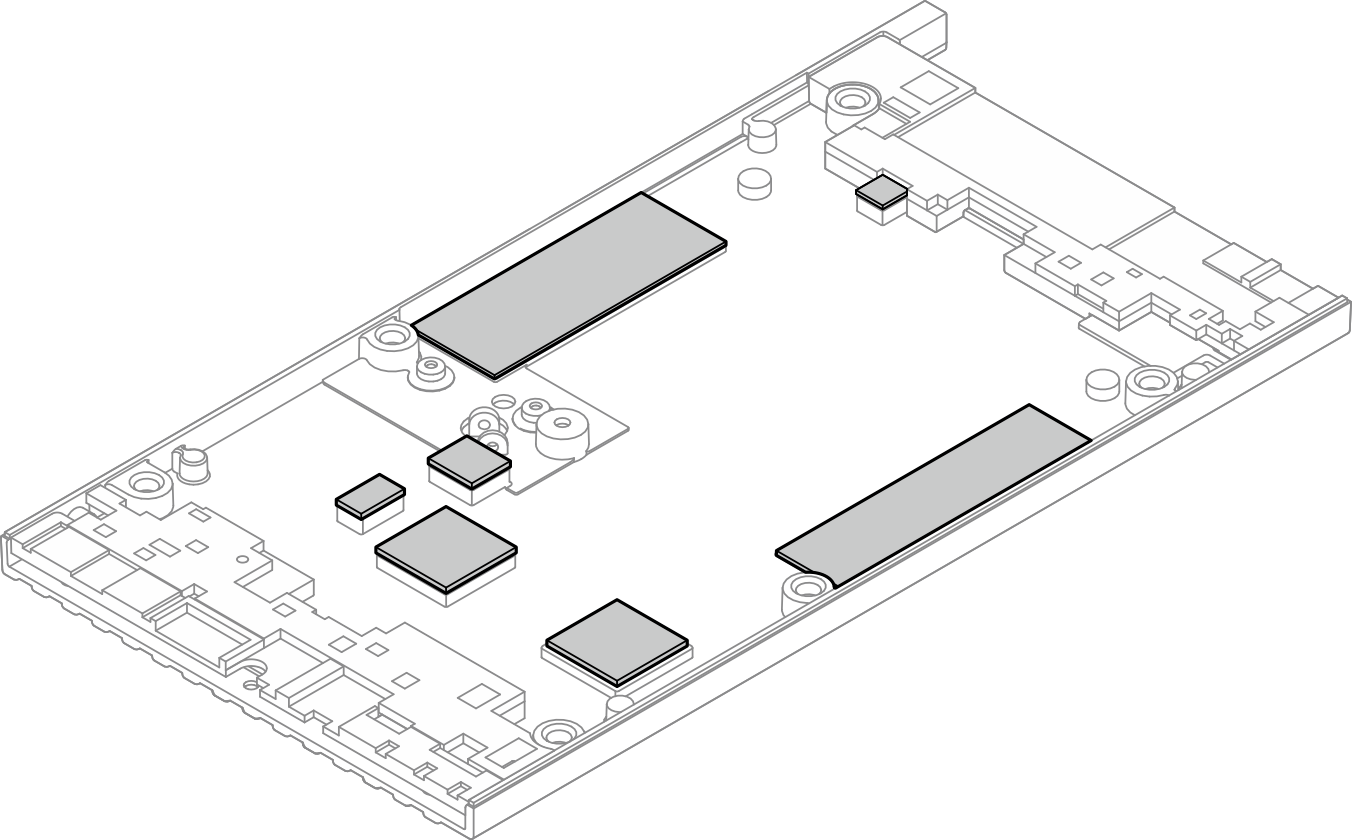

      Figura 1. Painéis térmicos da tampa superior

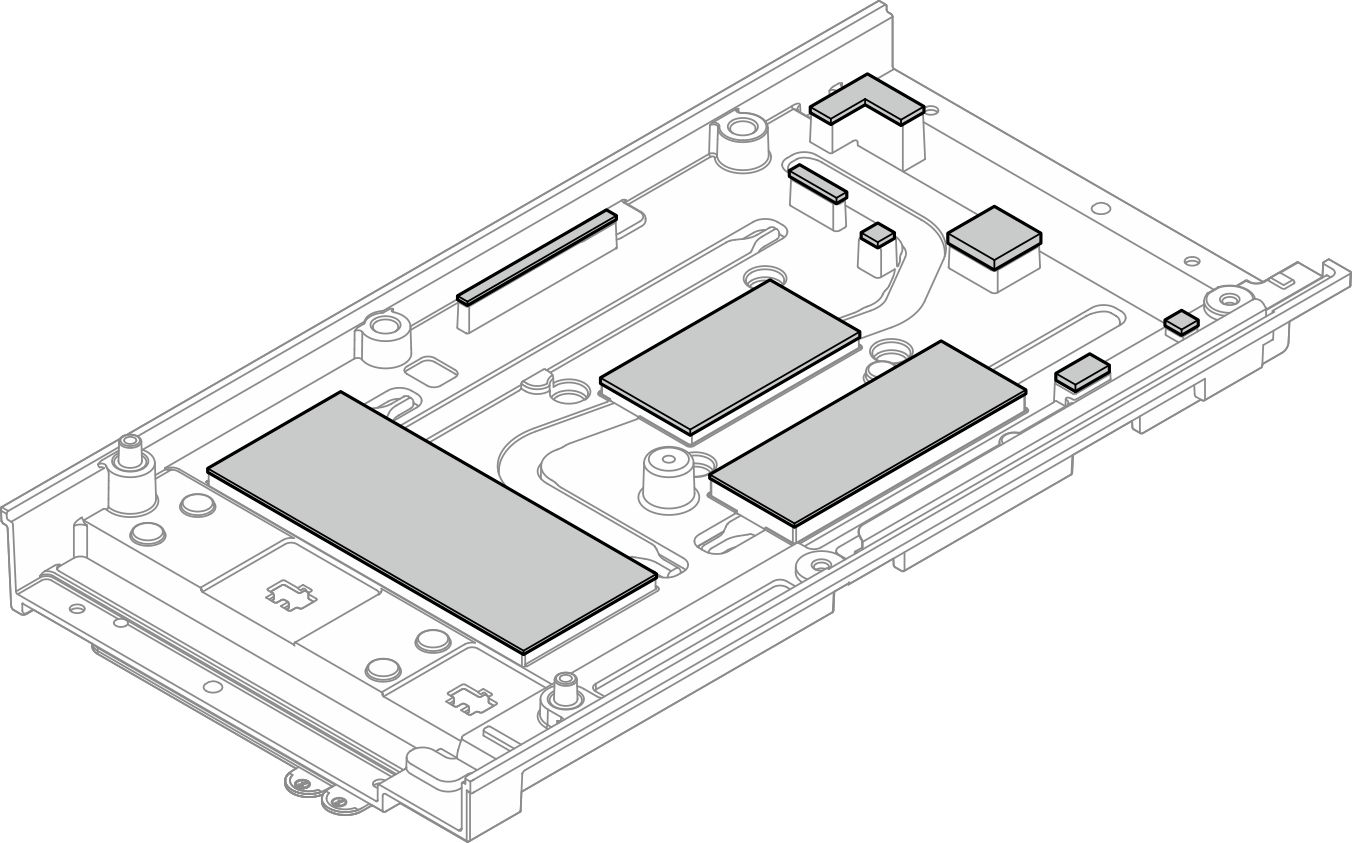

      Figura 2. Painéis térmicos da tampa inferior

  2. Retire a etiqueta de acesso à rede do XClarity Controller no dissipador de calor do processador da placa-mãe e coloque-a na aba de informações removível na tampa superior.
    Figura 3. Etiqueta de acesso à rede do Lenovo XClarity Controller na guia de informações removível

  3. Coloque a placa-mãe na superfície limpa antiestática com o lado superior voltado para cima e, em seguida, instale os seguintes componentes na placa-mãe:
    1. Se necessário, instale unidades M.2 nos slots 2 e 3. Consulte Instalar uma unidade de armazenamento M.2 no slot 2 ou slot 3.
    2. Instale um módulo de memória no slot DIMM 1. Consulte Instalar um módulo de memória.
    3. Se houver uma aba isolante sob a bateria CMOS na placa-mãe, remova-a.

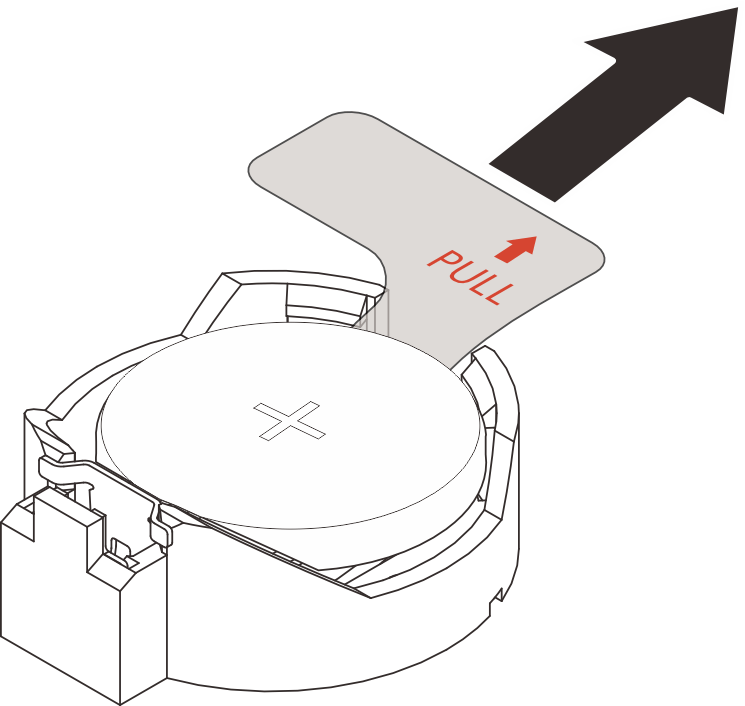

      Figura 4. Removendo a aba isolante


  4. Segure a placa-mãe pela extremidade e vire-a cuidadosamente para deixar o lado inferior da placa-mãe voltado para cima; em seguida, abaixe a placa-mãe para instalá-la na tampa superior.
    Nota
    Ao instalar a placa-mãe, não a deixe tocar na borracha na borda da tampa superior.

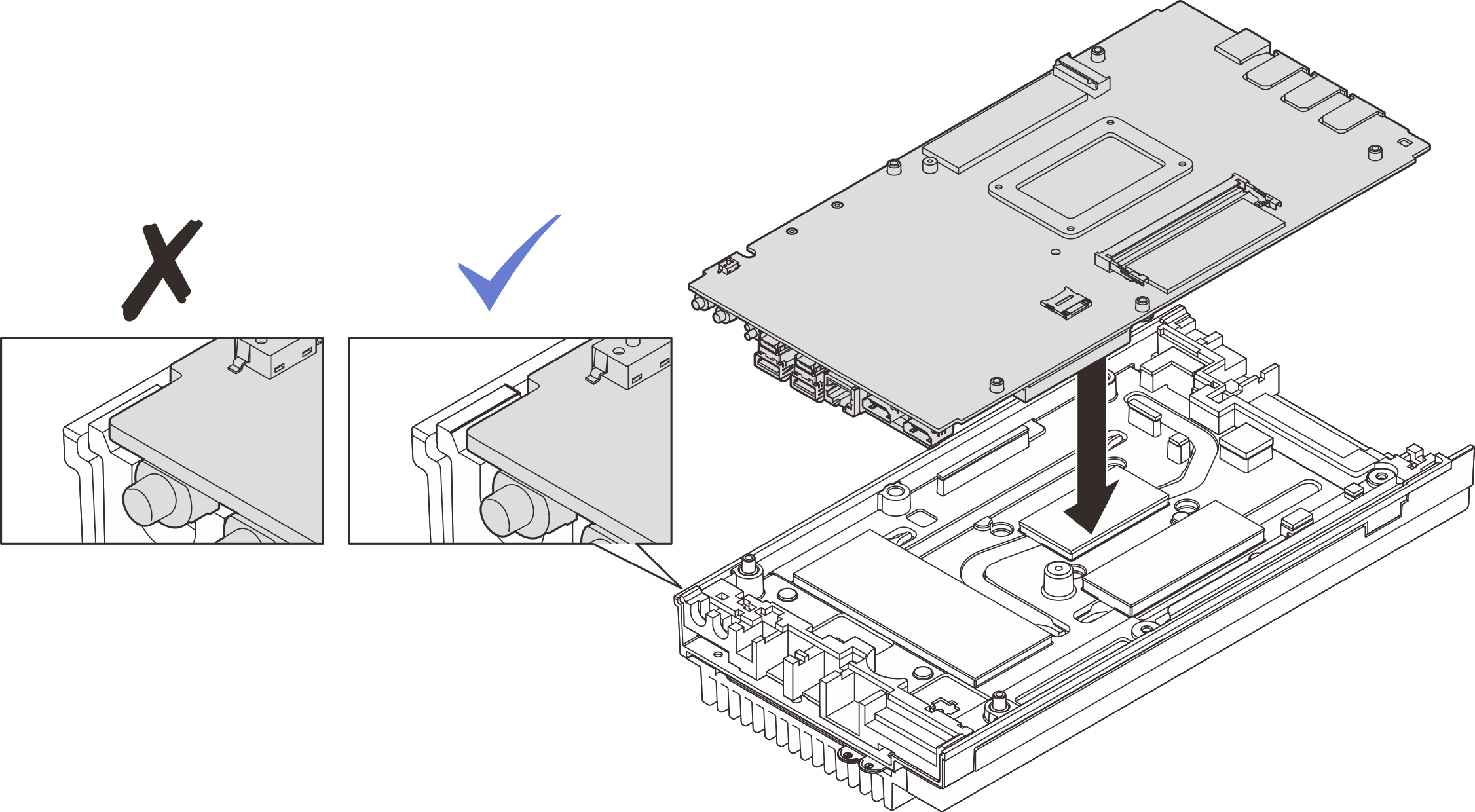

    Figura 5. Instalando a placa-mãe

  5. Instale os seguintes componentes no lado inferior da placa-mãe:
    1. Se necessário, instale um módulo de memória no slot DIMM 2. Consulte Instalar um módulo de memória.
    2. Se necessário, instale uma unidade M.2 no slot 1. Consulte Instalar a unidade de inicialização M.2 no slot 1.
  6. Instale a tampa inferior.
    1. Alinhe a tampa inferior com os slots-guia em ambos os lados do nó; em seguida, abaixe a tampa inferior no nó.
    2. Insira os suportes de E/S frontal e traseiro no nó até que eles sejam encaixados no lugar.

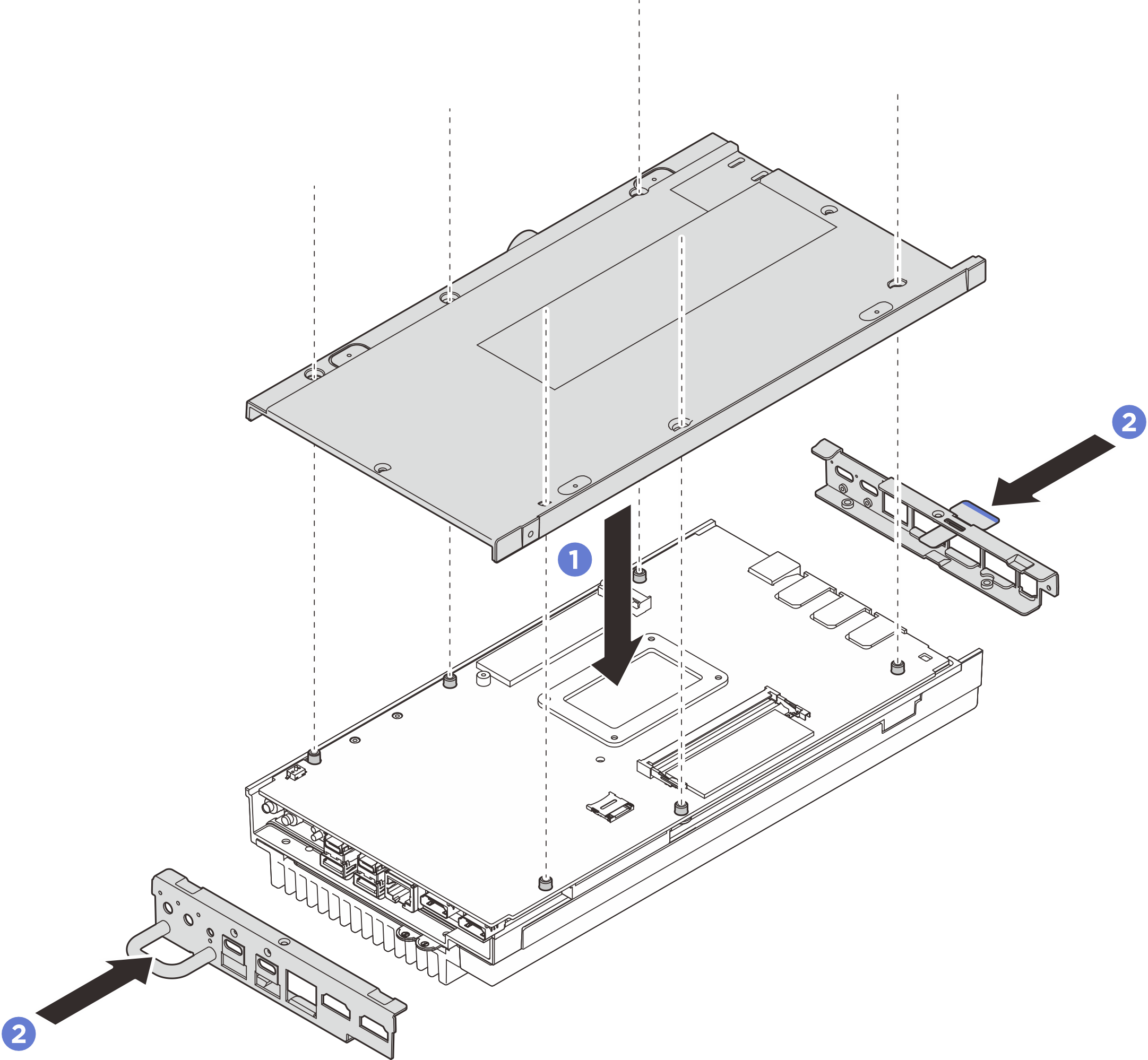

      Figura 6. Instalando a tampa inferior

  7. Aperte os parafusos na tampa inferior.
    1. Aperte dois parafusos Phillips nº 1 nos lados curtos da tampa inferior.
      Nota

      Os parafusos Phillips nº 1 têm trava-rosca branca pré-aplicada, e os orifícios do parafuso correspondentes são marcados em branco. Aperte os parafusos nos orifícios correspondentes.

    2. Aperte seis parafusos Phillips nº 2 nos lados longos da tampa inferior, conforme ilustrado; em seguida, inverta o nó e coloque o lado superior voltado para cima.

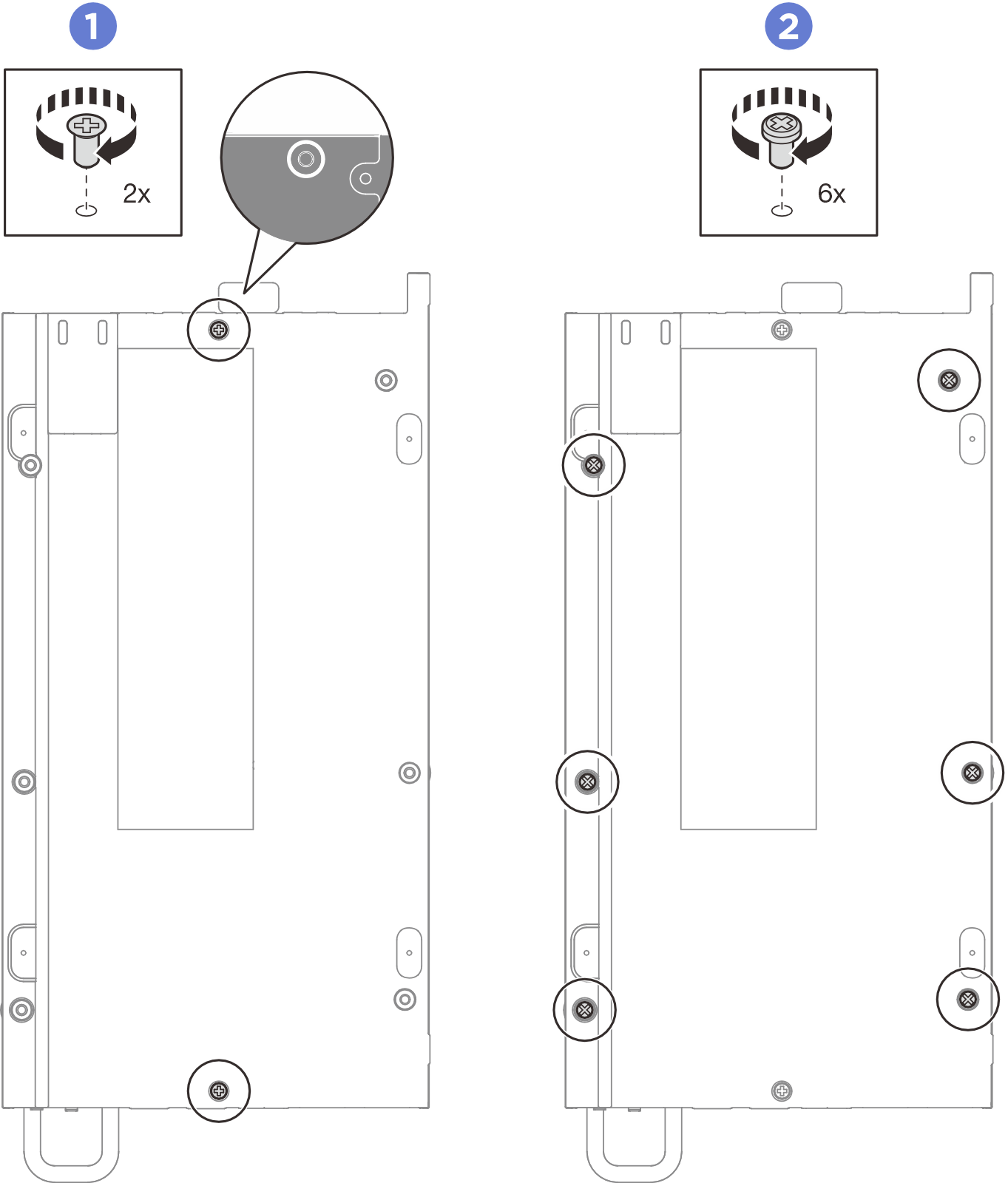

      Figura 7. Instalando os parafusos

  8. Aperte os parafusos para prender a tampa.
    1. Aperte quatro parafusos Phillips nº 2 nos lados longos da tampa superior.
      Nota
      Os orifícios dos parafusos podem ser cobertos por cabos do ventilador. Puxe cuidadosamente o cabo do ventilador um pouco para fora para instalar o parafuso e, depois disso, coloque-o de volta.
    2. Deslize as abas de informações removíveis para fora do nó.
    3. Aperte os quatro parafusos Phillips nº 1 nos lados curtos da tampa superior. Em seguida, coloque o lado inferior do nó voltado para cima.
      Nota
      • Os parafusos Phillips nº 1 têm trava-rosca branca pré-aplicada, e os orifícios do parafuso correspondentes são marcados em branco. Aperte os parafusos nos orifícios correspondentes.

      • Deslize as abas de informações removíveis de volta quando o parafuso abaixo estiver totalmente instalado.

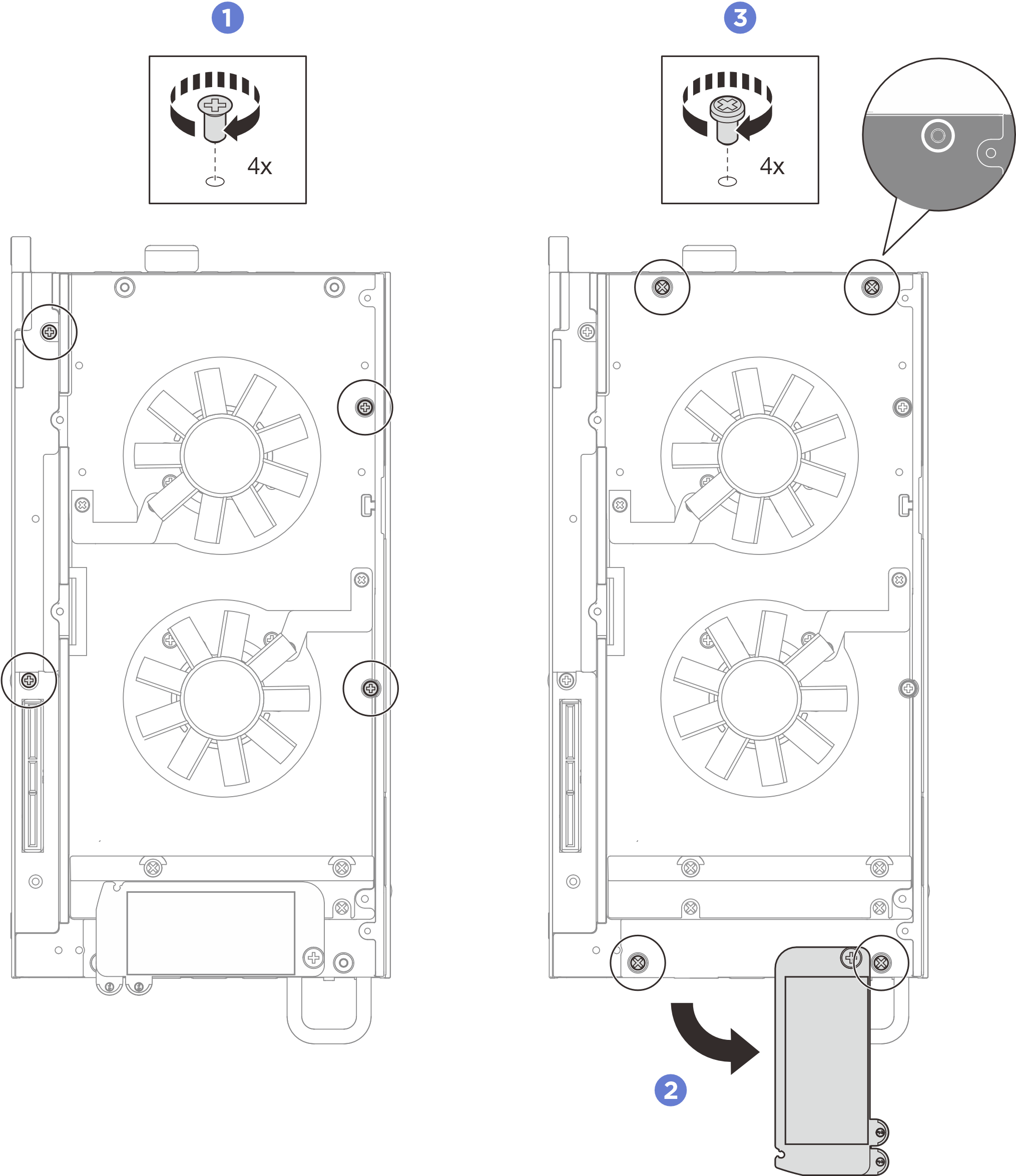

      Figura 8. Instalando os parafusos

Depois de concluir

  1. Instale o kit de expansão ou o preenchimento de expansão. Consulte Instalar o kit de expansão ou Instalar o preenchedor de expansão.

  2. Instale a cobertura do ventilador. Consulte Instalar a cobertura do ventilador.

  3. Certifique-se de que todos os componentes tenham sido recolocados corretamente e que nenhuma ferramenta ou parafusos soltos tenham sido deixados dentro do servidor.

  4. Se necessário, reinstale o nó no gabinete ou na montagem. Consulte Guia de configuração.

  5. Conecte novamente os cabos de alimentação e quaisquer cabos que tenham sido removidos.

  6. Ligue o servidor e todos os dispositivos periféricos. Consulte Ligar o servidor.

  7. Redefina a data e a hora do sistema.

  8. Atualize o tipo de máquina e o número de série com novos dados essenciais do produto (VPD). Use o Lenovo XClarity Provisioning Manager para atualizar o tipo de máquina e o número de série. Consulte Atualizar os Dados Vitais do Produto (VPD).
    Nota
  9. Atualize o firmware do UEFI, do XCC e do LXPM para a versão específica compatível com o servidor. Consulte Atualizar o firmware

  10. Se aplicável, instale a chave de ativação do Lenovo Features on Demand. Consulte a seção Gerenciamento de licenças na documentação do XCC compatível com o servidor em Página do portal do Lenovo XClarity Controller.

  11. Atualize a chave pública. Consulte a seção Atualizar chave do dispositivo de Guia do Usuário do Aplicativo da Web do ThinkShield Key Portal para obter mais detalhes.

    Nota
  12. Se for necessário ocultar o TPM, consulte Ocultar/observar TPM.

  13. Defina a política do TPM. Consulte Definir a política do TPM.

  14. Como opção, habilite a inicialização segura do UEFI. Consulte Habilitar Inicialização Segura do UEFI.

  15. Reconfigure os recursos de segurança a seguir do ThinkEdge, se necessário.

    1. Altere o status Controle do modo de bloqueio do sistema para ThinkShield Portal. Consulte Ativar ou desbloquear o sistema.

    2. Habilite a criptografia SED. Consulte Gerenciar a Chave de autenticação de unidades de autocriptografia (SED AK).

    3. Recupere a SED AK. Consulte Gerenciar a Chave de autenticação de unidades de autocriptografia (SED AK).

    4. Habilite recursos de segurança. Consulte Modo de bloqueio do sistema.

    5. Altere as configurações de redefinição de senha de emergência do XCC. Consulte Redefinição de senha de emergência do XCC.

Vídeo de demonstração

Assista ao procedimento no YouTube
