安裝主機板

請依照本節中的指示安裝主機板。

關於此作業

重要

需要經過培訓的技術人員才能卸下和安裝此元件。未經正確培訓，請不要嘗試卸下或安裝它。

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 將裝有硬碟的防靜電包與伺服器上任何未上漆的金屬表面接觸；然後，從包裝中取出硬碟，將它放在防靜電表面上。

韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

程序

  1. 為此作業做好準備。
    1. 如果散熱墊有以下任何一種情況，請將其更換為新的散熱墊。 請務必遵循散熱墊安裝準則。
      • 散熱墊已損壞或脫落。
      • 當更換的元件為不同品牌或不同尺寸外型時，可能會導致散熱墊變形或損壞。

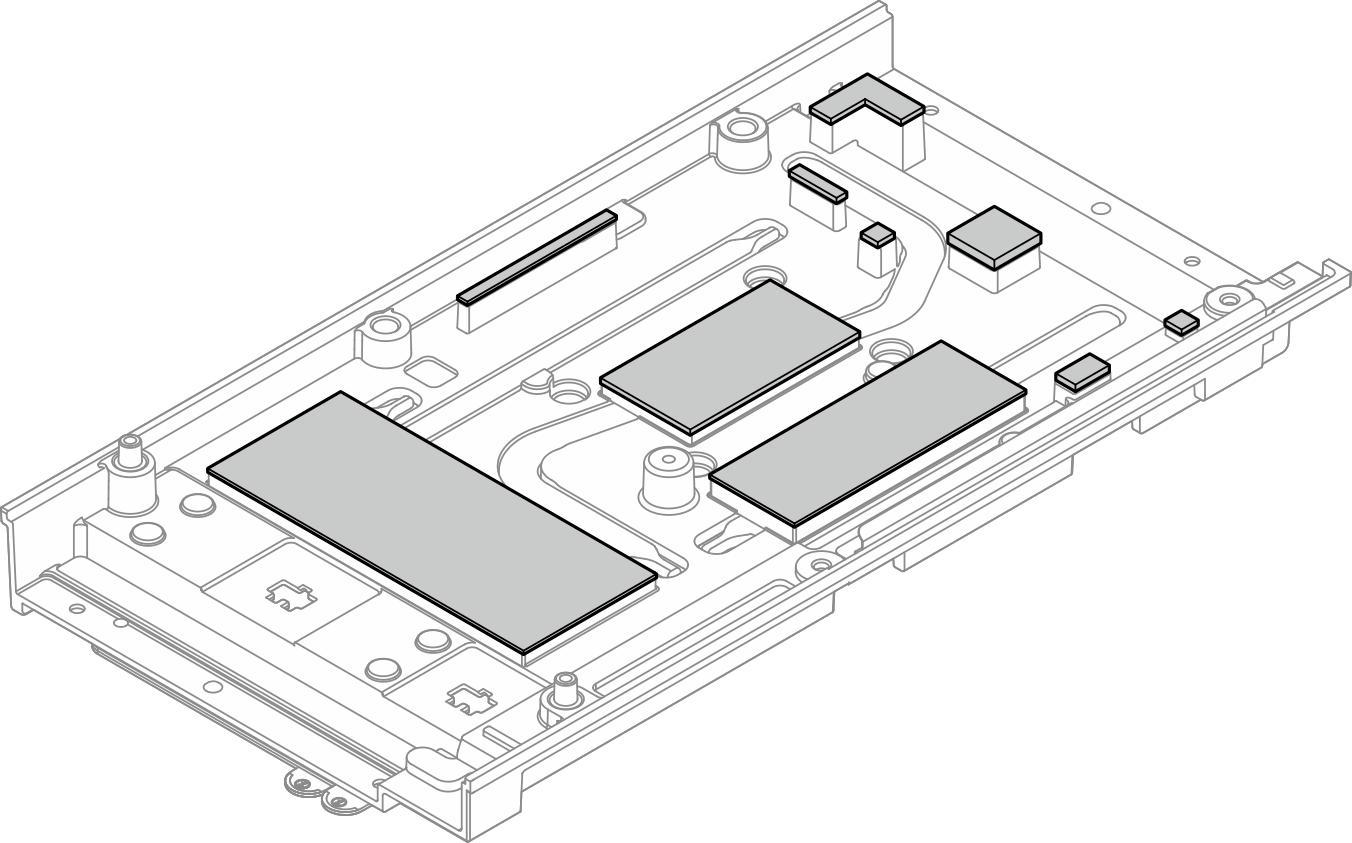

      圖 1. 上蓋散熱墊

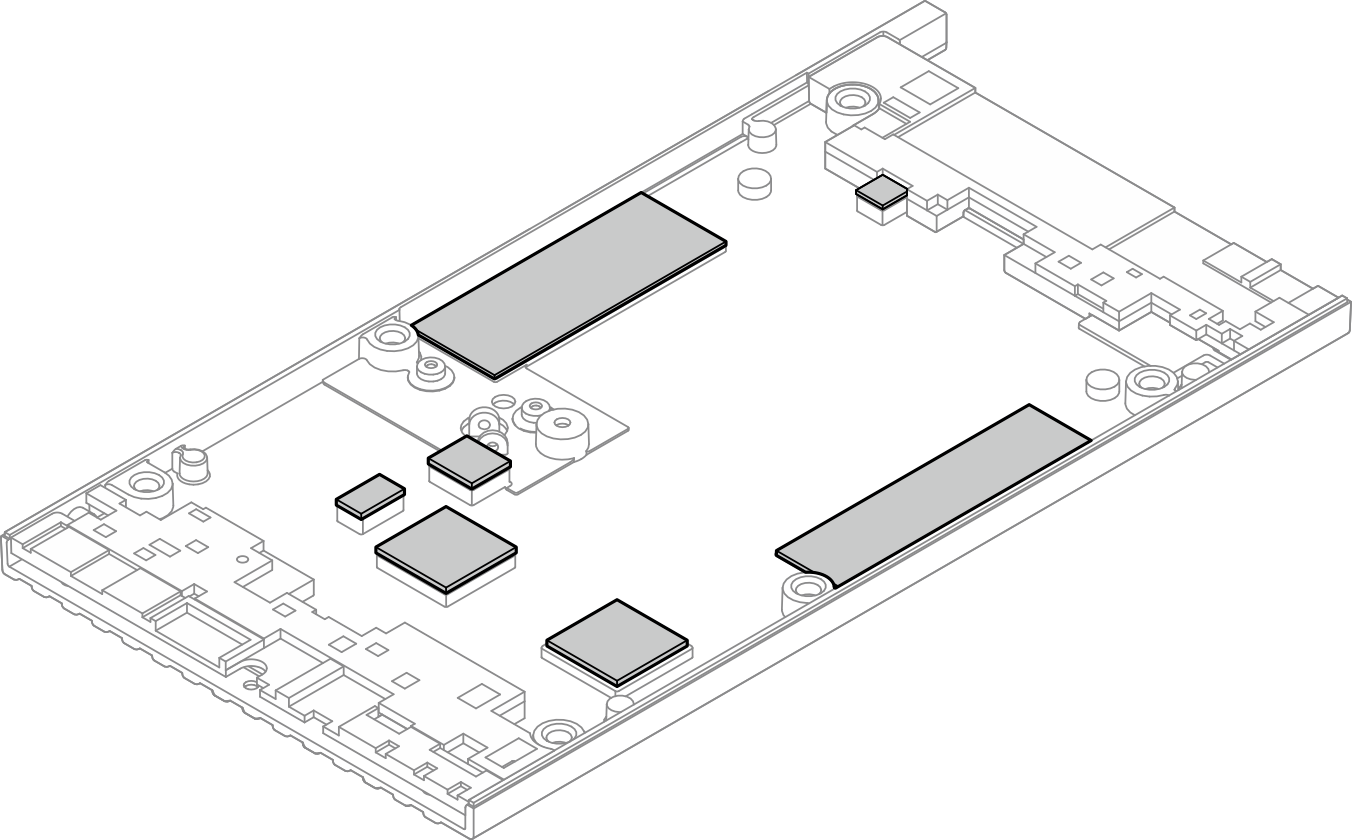

      圖 2. 底蓋散熱墊

  2. 剝下主機板的處理器散熱槽上的 XClarity Controller 網路存取標籤，然後將其貼在上蓋的網路存取標籤上。
    圖 3. 拉出式資訊標籤上的 Lenovo XClarity Controller 網路存取標籤

  3. 將主機板放在底蓋上，頂面朝上，然後將以下元件安裝到主機板的頂面：
    1. 安裝 CMOS 電池。請參閱安裝 CMOS 電池 (CR2032)。
    2. 將 M.2 硬碟安裝到插槽 2 和插槽 3。請參閱將 M.2 硬碟安裝到插槽 2 和插槽 3。
    3. 安裝記憶體模組。請參閱安裝記憶體模組。
  4. 握住主機板邊緣的兩端，小心地將主機板翻轉過來，使主機板的底面朝上；然後放下主機板，將其安裝在上蓋上。
    註
    安裝主機板時，請務必避免主機板接觸上蓋邊緣的橡膠。

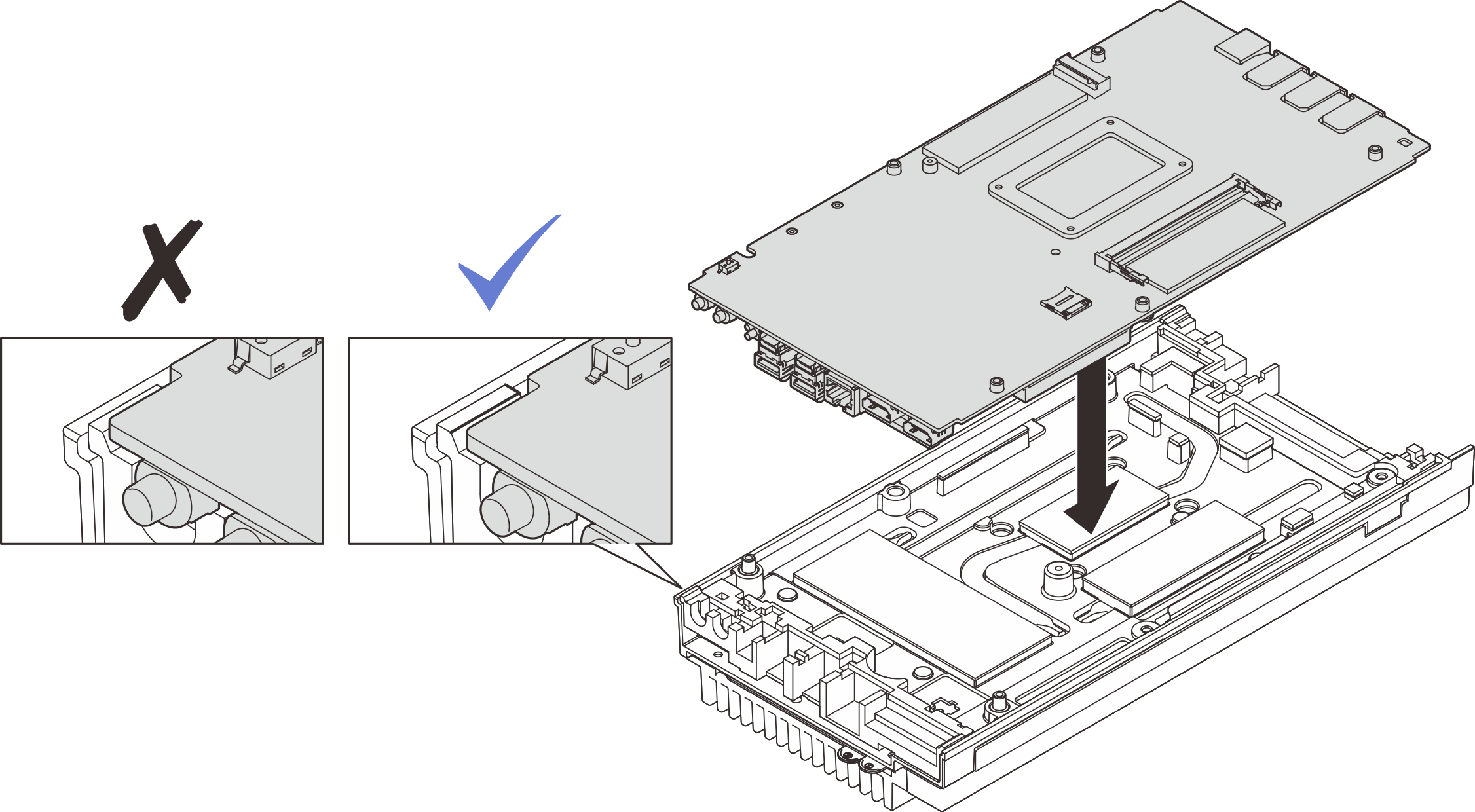

    圖 4. 安裝主機板

  5. 將以下元件安裝到主機板的底面：
    1. 安裝記憶體模組。請參閱安裝記憶體模組。
    2. 將 M.2 硬碟安裝到插槽 1。請參閱將 M.2 硬碟安裝到插槽 1。
  6. 安裝底蓋。
    1. 將底蓋對齊節點兩側的導向插槽，然後將底蓋放在節點底部。
    2. 將正面和背面 I/O 托架插入節點中，並將它們壓入定位。

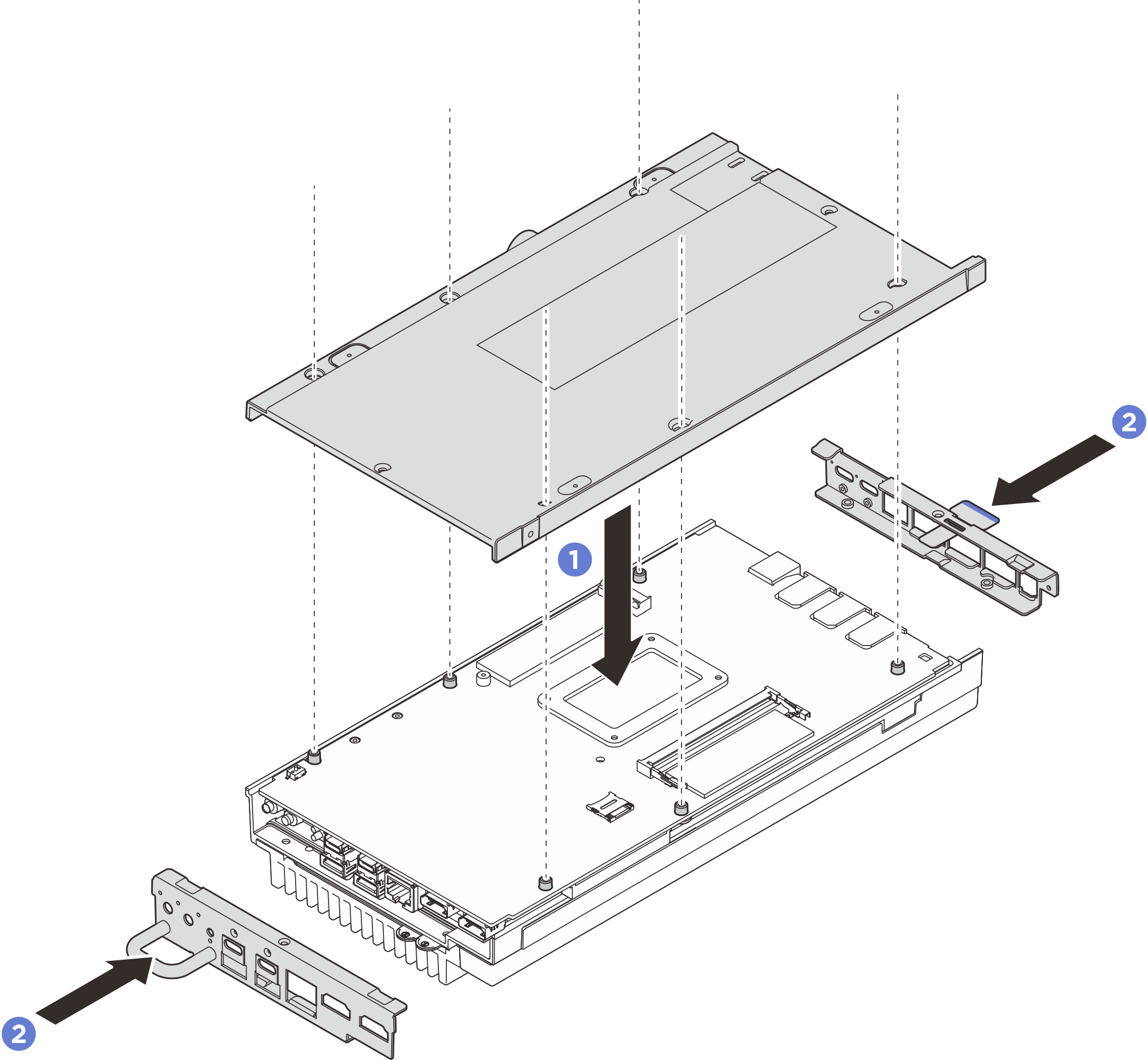

      圖 5. 安裝底蓋

  7. 鎖緊底蓋上的螺絲。
    1. 用預塗的白色螺紋鎖緊粘合劑鎖緊底蓋短邊的兩個 1 號十字螺絲。
    2. 如圖所示，將底蓋長邊的六個 2 號十字螺絲鎖緊，然後反轉裝置，使頂面朝上。

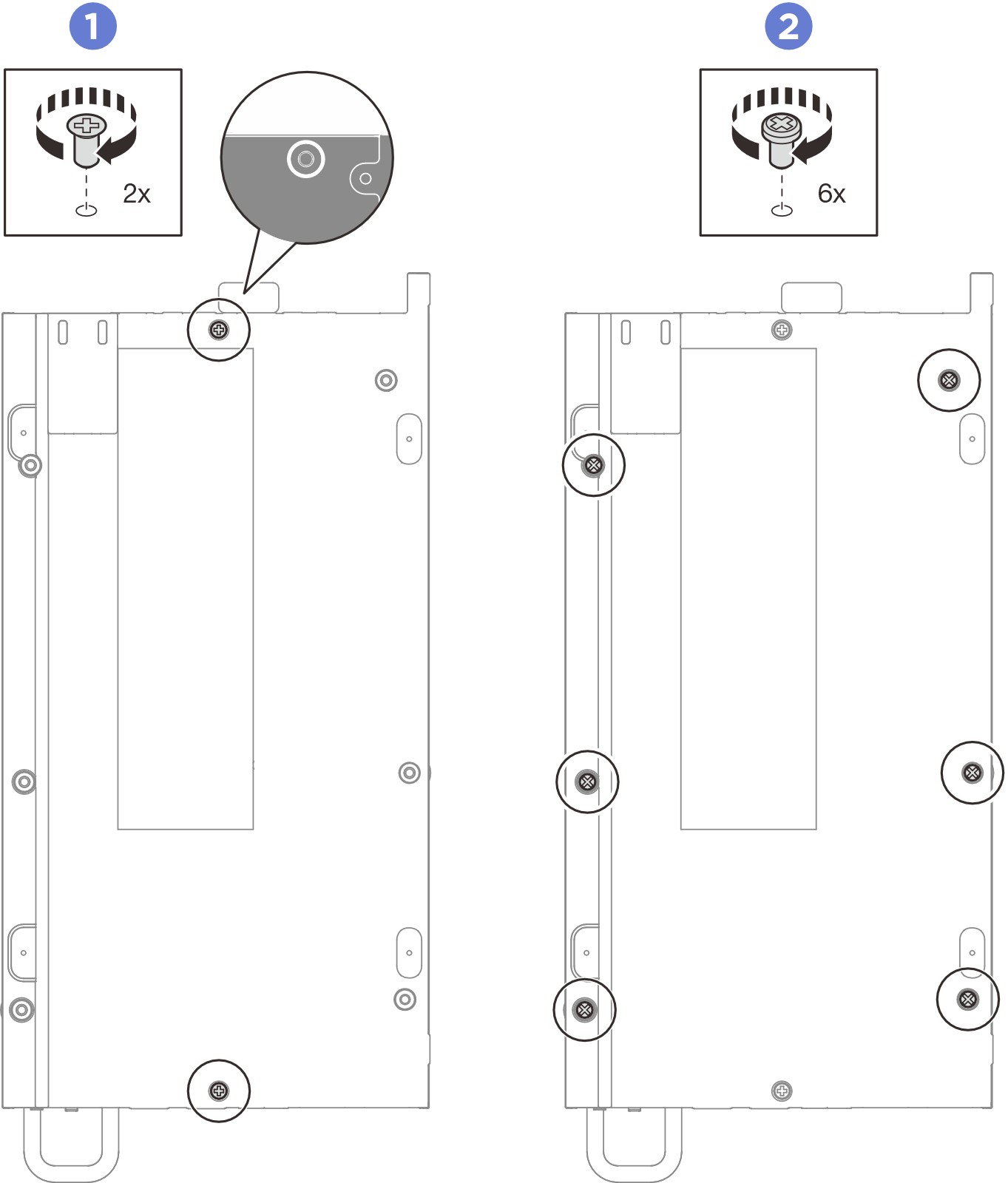

      圖 6. 螺絲安裝

  8. 鎖緊上蓋上的螺絲。
    1. 將上蓋長邊的四個 2 號十字螺絲鎖緊。
      註
      螺絲孔可能被風扇纜線覆蓋；請小心將風扇纜線拉出一點以安裝螺絲，並在完成此程序後將纜線放回原處。
    2. 將 Lenovo XClarity Controller 網路存取標籤卡榫從節點向外滑動。
    3. 將預塗白色螺紋鎖固粘合劑的四個 1 號十字螺絲鎖緊到上蓋的短邊，然後讓節點的底面朝上。
      註
      在下方的螺絲安裝妥當後，請確定將 Lenovo XClarity Controller 網路存取標籤滑回原位。

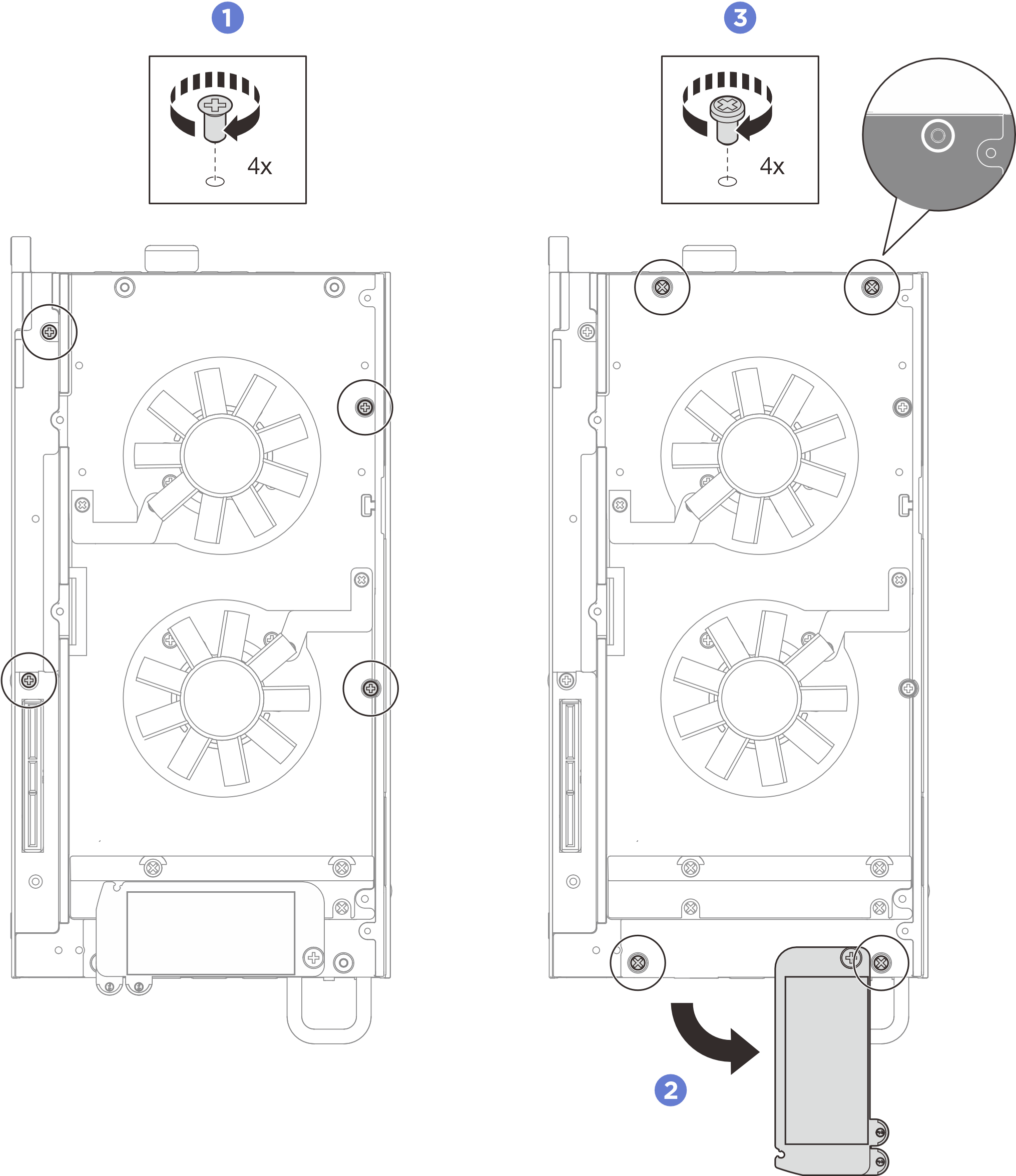

      圖 7. 螺絲安裝

在您完成之後

  1. 安裝擴充套件或安裝擴充填充板，以蓋住擴充套件插槽。

  2. 安裝桌面裝載風扇罩。請參閱安裝桌面裝載風扇罩。

  3. 確定已正確重新組裝所有元件，且伺服器內未遺留任何工具或鬆脫的螺絲。

  4. 如有需要，請將節點重新安裝到機體或裝載座。請參閱配置指南。

  5. 重新連接您先前拔掉的電源線和任何纜線。

  6. 開啟伺服器和週邊裝置的電源。請參閱開啟伺服器電源。

  7. 重設系統日期與時間。

  8. 使用新的重要產品資料 (VPD) 更新機型和序號。使用 Lenovo XClarity Provisioning Manager 更新機型及序號。請參閱更新重要產品資料 (VPD)。
    註

  9. 將 UEFI、XCC 和 LXPM 韌體更新到伺服器支援的特定版本。請參閱更新韌體。

  10. 如果適用，請安裝 Lenovo Features on Demand 啟動金鑰。請參閱與伺服器相容的 XCC 文件中的授權管理一節，網址為 Lenovo XClarity Controller 入口網站頁面。

  11. 更新公開金鑰。如需詳細資料，請參閱ThinkShield Key Vault Portal Web 應用程式使用手冊的「更新裝置金鑰」一節。

    註
    • Lenovo ID 的角色應該是維護使用者，在 ThinkShield Key Vault Portal Web 介面或 ThinkShield 行動應用程式中更新公開金鑰。
    • （僅限 Lenovo 維修技術人員）如需詳細資料，請參閱如何在更換主機板後更新公開金鑰。

  12. 如果需要隱藏 TPM，請參閱隱藏/顯示 TPM。

  13. 設定 TPM 原則。請參閱設定 TPM 原則。

  14. 或者啟用 UEFI 安全開機。請參閱啟用 UEFI 安全開機。

  15. 如有需要，請重新配置以下 ThinkEdge 安全功能。

    1. 將系統鎖定模式控制狀態變更為 ThinkShield Portal。請參閱啟動或解除鎖定系統

    2. 啟用 SED 加密。請參閱管理自我加密型硬碟鑑別金鑰 (SED AK)。

    3. 回復 SED AK。請參閱管理自我加密型硬碟鑑別金鑰 (SED AK)。

    4. 啟用安全功能。請參閱系統鎖定模式。

    5. 變更緊急 XCC 密碼重設設定。請參閱緊急 XCC 密碼重設。
