Instalación de la placa del sistema

Siga las instrucciones que aparecen en esta sección para instalar la placa del sistema.

Procedimiento

1. Prepárese para esta tarea.
   1. Revise las almohadillas térmicas de las cubiertas de los nodos. Si una almohadilla térmica se encuentra en cualquiera de las siguientes condiciones, sustitúyala por una nueva. Consulte Directrices de instalación de las almohadillas térmicas para identificar el kit de almohadillas térmicas requerido y siga las instrucciones de las almohadillas térmicas.
      • La almohadilla térmica está dañada o despegada de la superficie.
      • La nueva pieza que se va a instalar es de una marca o factor de forma diferente a la reemplazada; la pieza nueva puede hacer que las almohadillas térmicas se deformen o dañen.

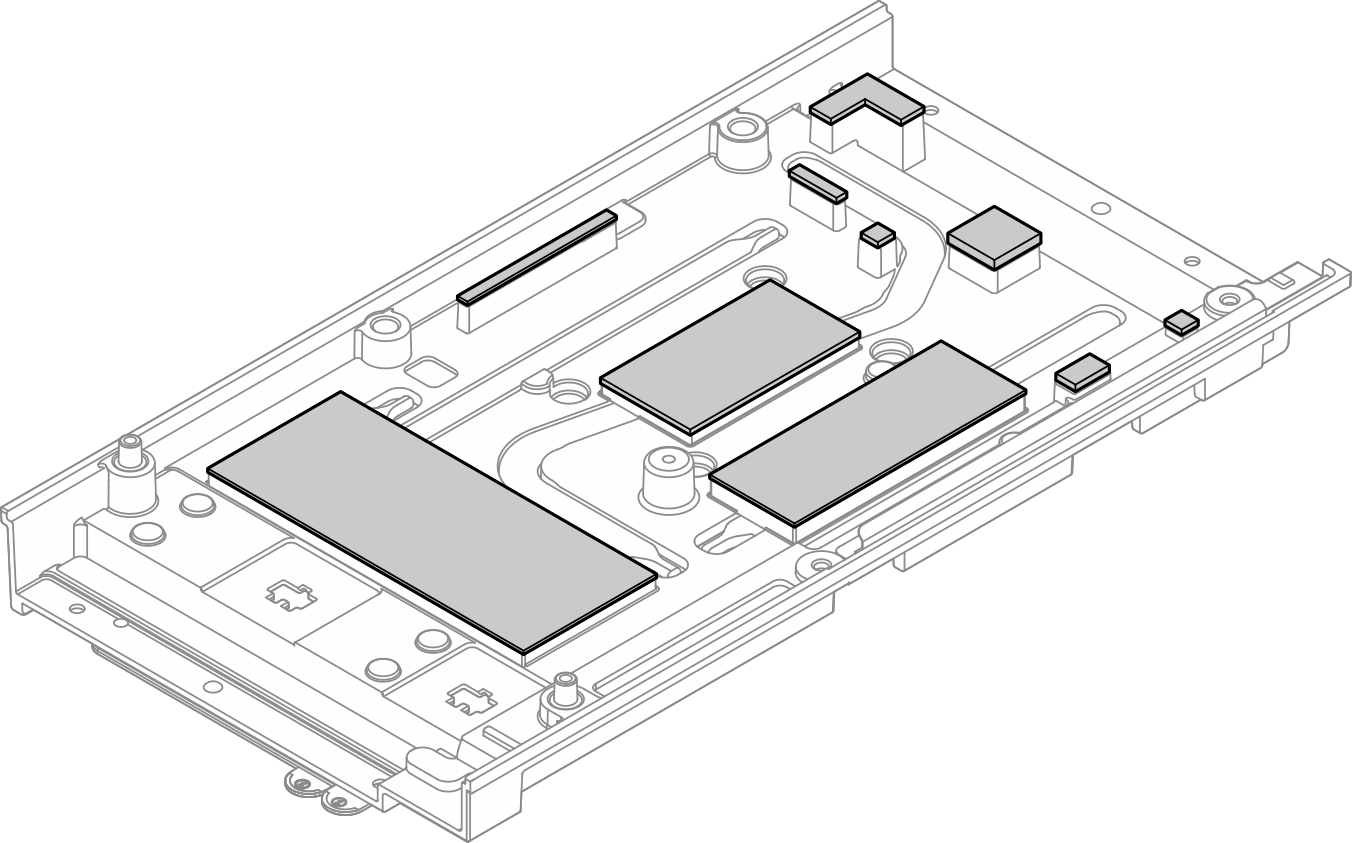

      Figura 1. Almohadillas térmicas de la cubierta superior

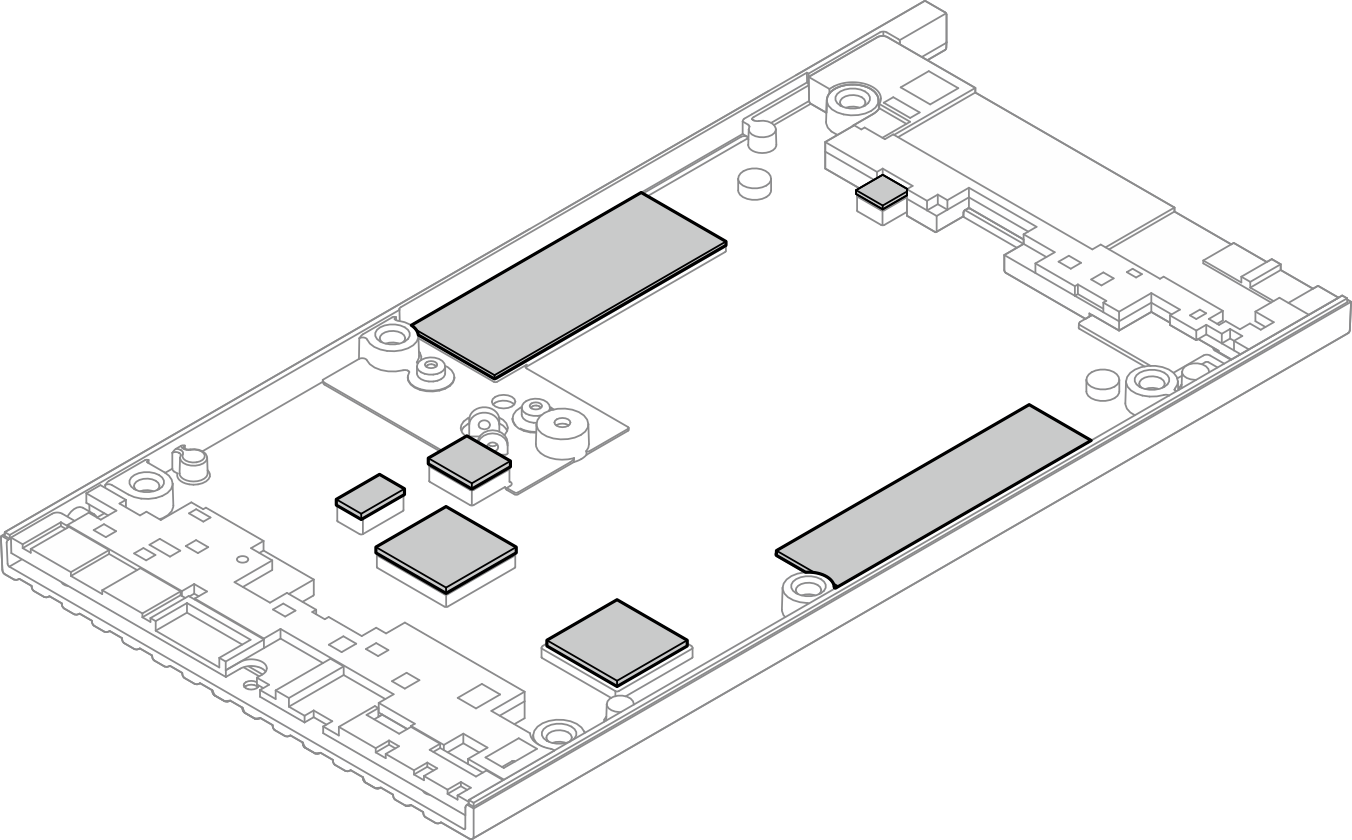

      Figura 2. Almohadillas térmicas de la cubierta inferior


2. Quite la etiqueta de acceso de red de XClarity Controller que está en el disipador de calor del procesador de la placa del sistema y péguela a la etiqueta de información extraíble de la cubierta superior.
   Figura 3. Etiqueta de acceso de red de Lenovo XClarity Controller en la pestaña de información extraíble


3. Coloque la placa del sistema en la superficie limpia antiestática con la parte superior mirando hacia arriba. Luego, instale estos componentes en la placa del sistema:
   1. Si es necesario, instale unidades M.2 en las ranuras 2 y 3. Consulte Instalación de una unidad de almacenamiento M.2 en la ranura 2 o 3.
   2. Instale un módulo de memoria en la ranura 1 del DIMM. Consulte Instalación de un módulo de memoria.
   3. Si hay una pestaña de extracción aislada debajo de la batería CMOS en la placa del sistema, quítela.

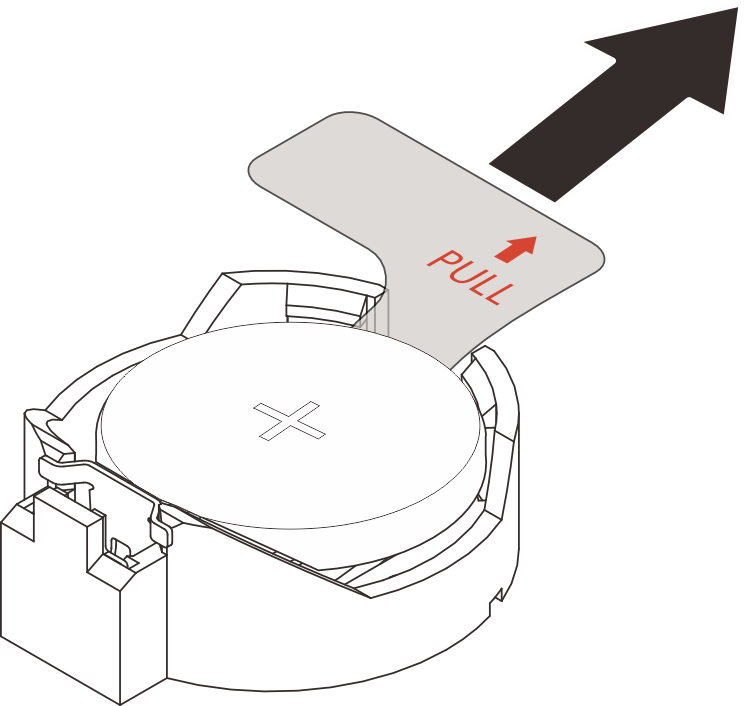

      Figura 4. Extracción de la pestaña de extracción aislada




4. Sujete la placa del sistema por el borde, dela vuelta con cuidado y coloque su parte inferior mirando hacia arriba. A continuación, baje la placa del sistema a la cubierta superior.
   Nota

   Asegúrese de no dejar que la placa del sistema toque la goma del borde de la cubierta superior al instalar la placa del sistema.

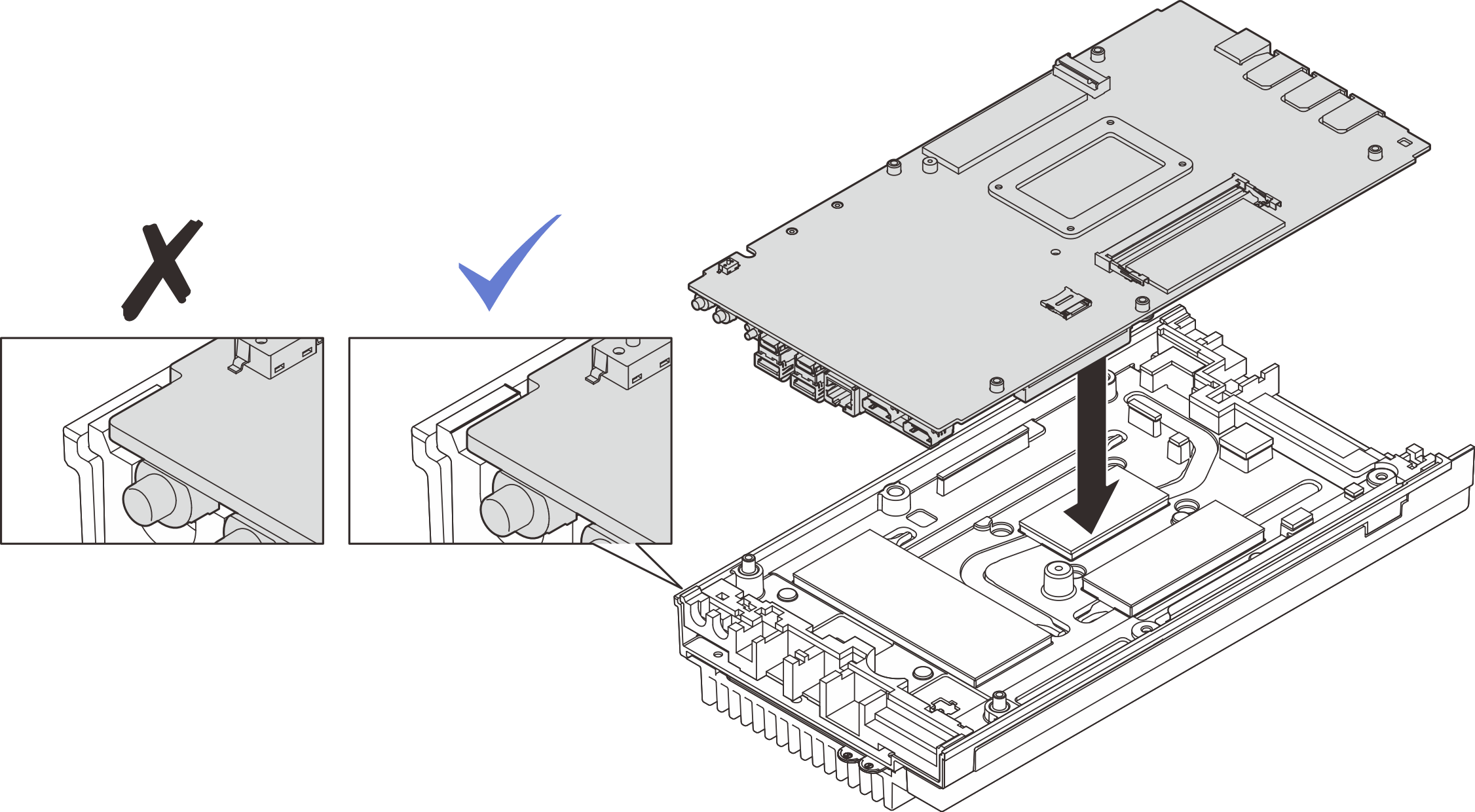

   Figura 5. Instalación de la placa del sistema


5. Instale los siguientes componentes en la parte inferior de la placa del sistema:
   1. Si es necesario, instale un módulo de memoria en la ranura 2 del DIMM. Consulte Instalación de un módulo de memoria.
   2. Si es necesario, instale una unidad M.2 en la ranura 1. Consulte Instalación de la unidad de arranque M.2 en la ranura 1.
6. Instale la cubierta inferior.
   1. Alinee la cubierta inferior con las ranuras guía a ambos lados del nodo. Luego, baje la cubierta inferior al nodo.
   2. Inserte los soportes de E/S frontal y posterior en el nodo hasta que queden bien colocados.

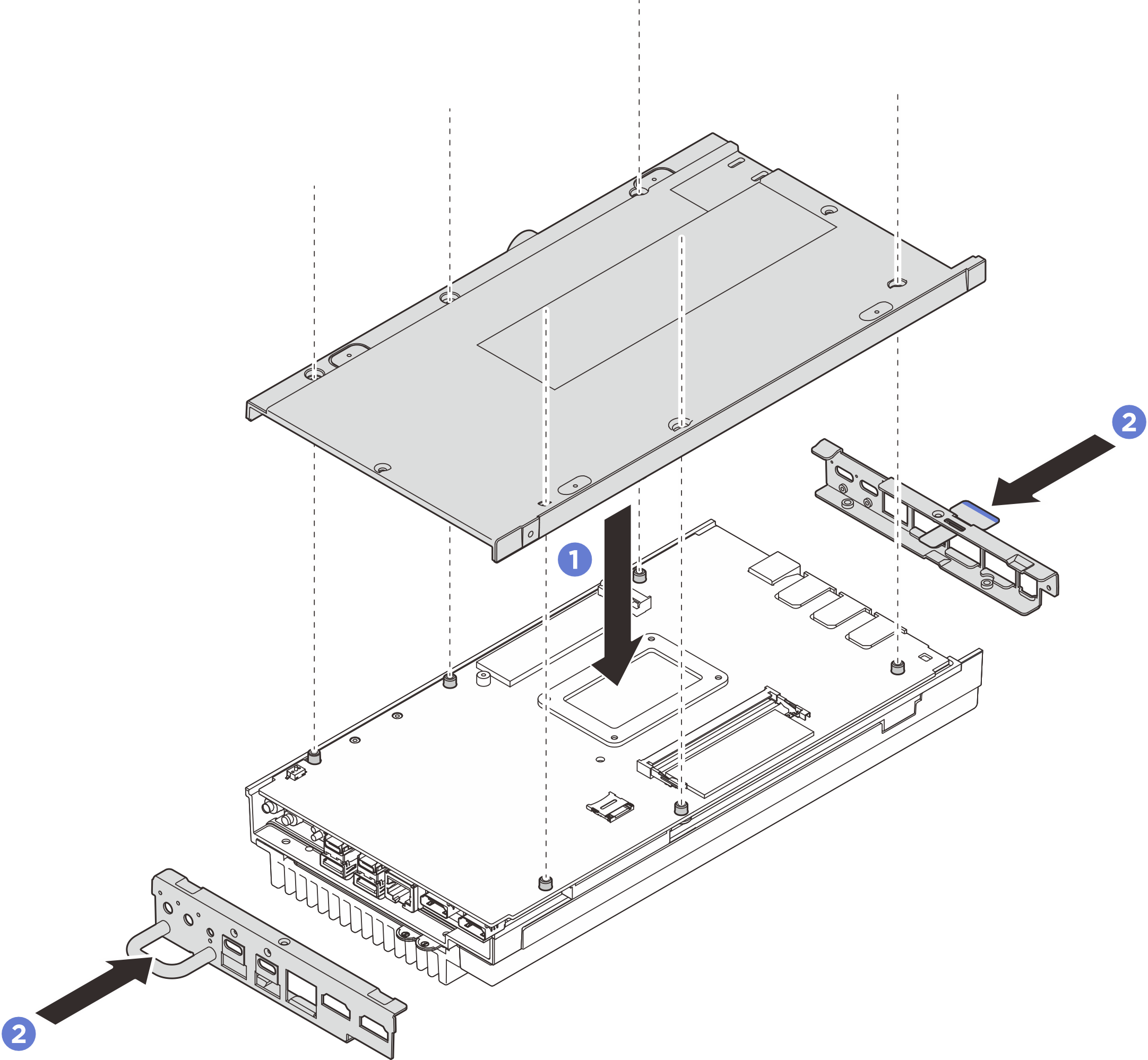

      Figura 6. Instalación de la cubierta inferior


7. Apriete los tornillos en la cubierta inferior.
   1. Apriete dos tornillos Phillips n.° 1 en los lados cortos de la cubierta inferior.
      Nota

      Los tornillos Phillips n.° 1 tienen adhesivo de bloqueo de rosca blanco preaplicado y los orificios de tornillos correspondientes están rodeados de blanco. Asegúrese de fijar los tornillos a los orificios correspondientes.

   2. Apriete los seis tornillos Phillips n.° 2 en los lados largos de la cubierta inferior, tal como se muestra en la ilustración. Luego, voltee el nodo y coloque el lado superior hacia arriba.

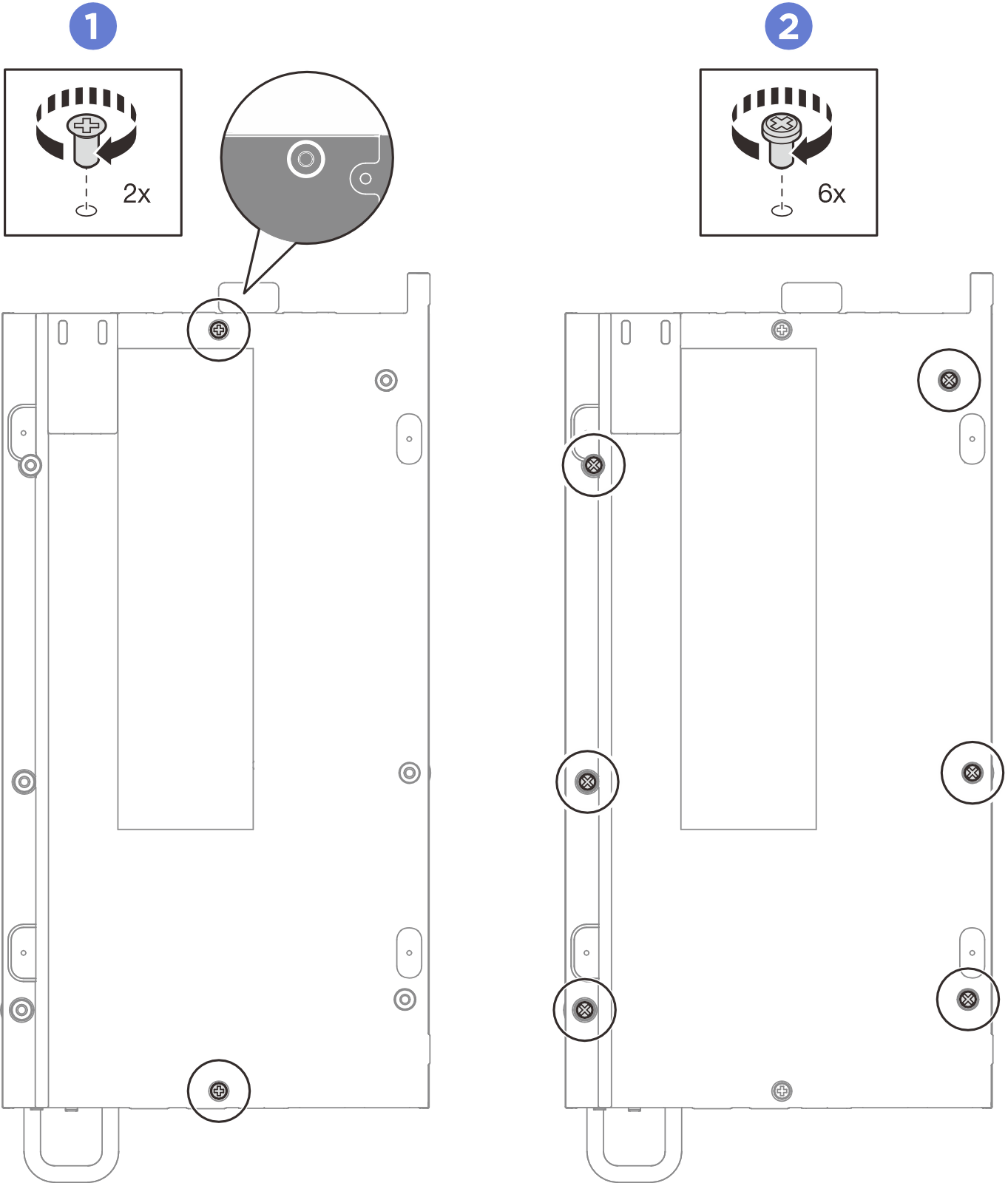

      Figura 7. Instalación de los tornillos


8. Apriete los tornillos para fijar la cubierta.
   1. Apriete cuatro tornillos Phillips n.° 2 a los lados largos de la cubierta superior.
      Nota

      Es posible que cables de ventilador cubran los orificios de tornillos. Tire con cuidado del cable del ventilador un poco hacia afuera para instalar el tornillo y vuelva a colocar el cable después de instalar el tornillo.
   2. Deslice las pestañas de información extraíbles hacia afuera del nodo.
   3. Apriete los cuatro tornillos Phillips n.° 1 a los lados cortos de la cubierta superior. A continuación, coloque la parte inferior del nodo hacia arriba.
      Nota

      • Los tornillos Phillips n.° 1 tienen adhesivo de bloqueo de rosca blanco preaplicado y los orificios de tornillos correspondientes están rodeados de blanco. Asegúrese de fijar los tornillos a los orificios correspondientes.

      • Asegúrese de deslizar las pestañas de información extraíbles de vuelta una vez que el tornillo debajo esté completamente instalado.

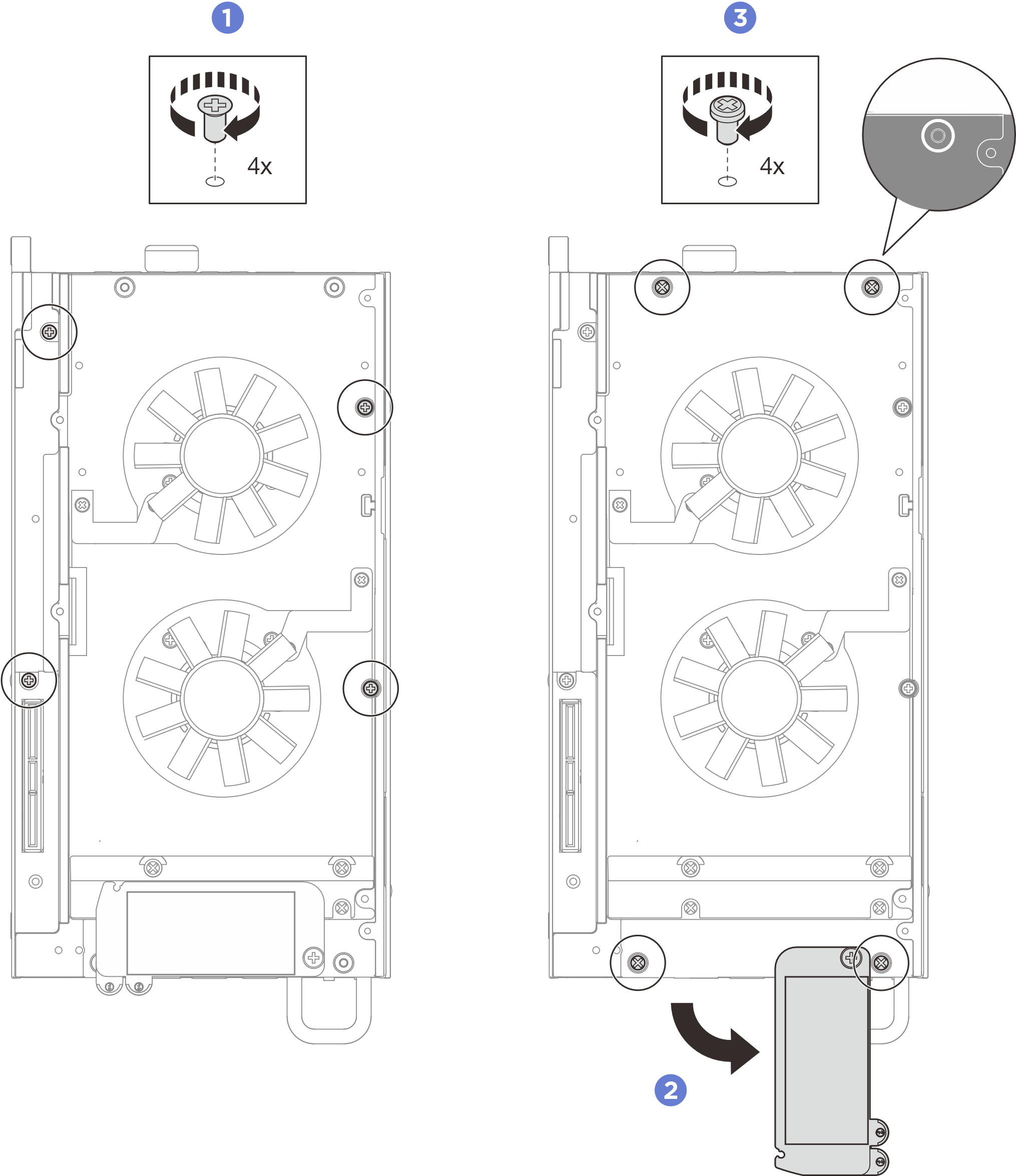

      Figura 8. Instalación de los tornillos
