Extracción de la placa del sistema

Siga las instrucciones que aparecen en esta sección para quitar la placa del sistema.

Acerca de esta tarea

Importante

  • La extracción e instalación de este componente requiere técnicos cualificados. No intente quitarlo ni instalarlo sin la capacitación adecuada.

  • Cuando sustituya la placa del sistema, deberá actualizar siempre el servidor con la versión más reciente del firmware o restaurar el firmware preexistente. Asegúrese de tener el firmware más reciente o una copia del firmware preexistente antes de continuar.

  • Al extraer los módulos de memoria, etiquete el número de ranura en cada módulo de memoria, extraiga todos los módulos de memoria de la placa del sistema y déjelos a un lado en una superficie de protección antiestática para volver a instalarlos posteriormente.

Atención

Procedimiento

  1. Prepárese para esta tarea.
    1. Registre toda la información de la configuración del sistema, como direcciones IP del Lenovo XClarity Controller, datos de producto fundamentales y el tipo de equipo, número de modelo, número de serie, identificador único universal y etiqueta de propiedad del servidor.
    2. Guarde la configuración del sistema en un dispositivo externo con Lenovo XClarity Essentials.
    3. Guarde el registro de sucesos del sistema en el soporte externo.
    4. Quite la cubierta del ventilador de montaje en escritorio. Consulte Extracción de una cubierta del ventilador.
    5. Si corresponde, quite el relleno para expansión. Consulte Extracción del relleno para expansión.
    6. Si corresponde, quite el kit de expansión. Consulte Extracción del kit de expansión.

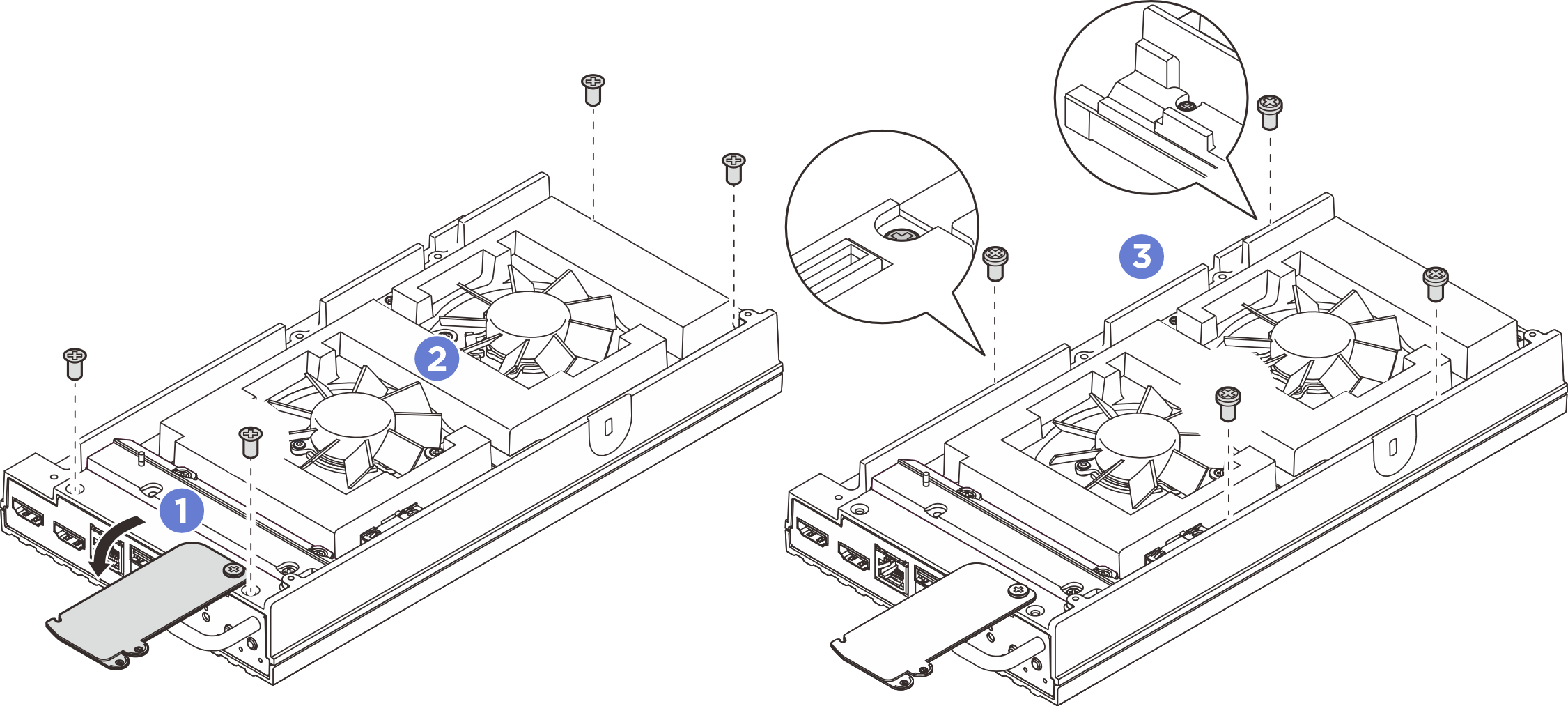

  2. Quite los tornillos de la cubierta superior.
    1. Deslice la pestaña de la etiqueta de acceso de red de Lenovo XClarity Controller hacia fuera del nodo.
    2. Quite los cuatro tornillos Phillips n.° 2 que se encuentran en el lado corto de la cubierta superior.
    3. Quite los cuatro tornillos Phillips n.° 1 que se encuentran en el lado largo de la cubierta superior; a continuación, invierta el nodo para dejar el lado inferior del nodo hacia arriba.
      Nota

      • Asegúrese de deslizar de vuelta la etiqueta de acceso de red de Lenovo XClarity Controller una vez que el tornillo que está abajo se quite concretamente.

      • El tornillo que se va a quitar puede estar tapado por el cable de ventilador: tire con cuidado de ese cable un poco hacia afuera para quitar el tornillo por debajo y vuelva a colocarlo después de finalizar el proceso.

      Figura 1. Extracción de los tornillos de la cubierta superior

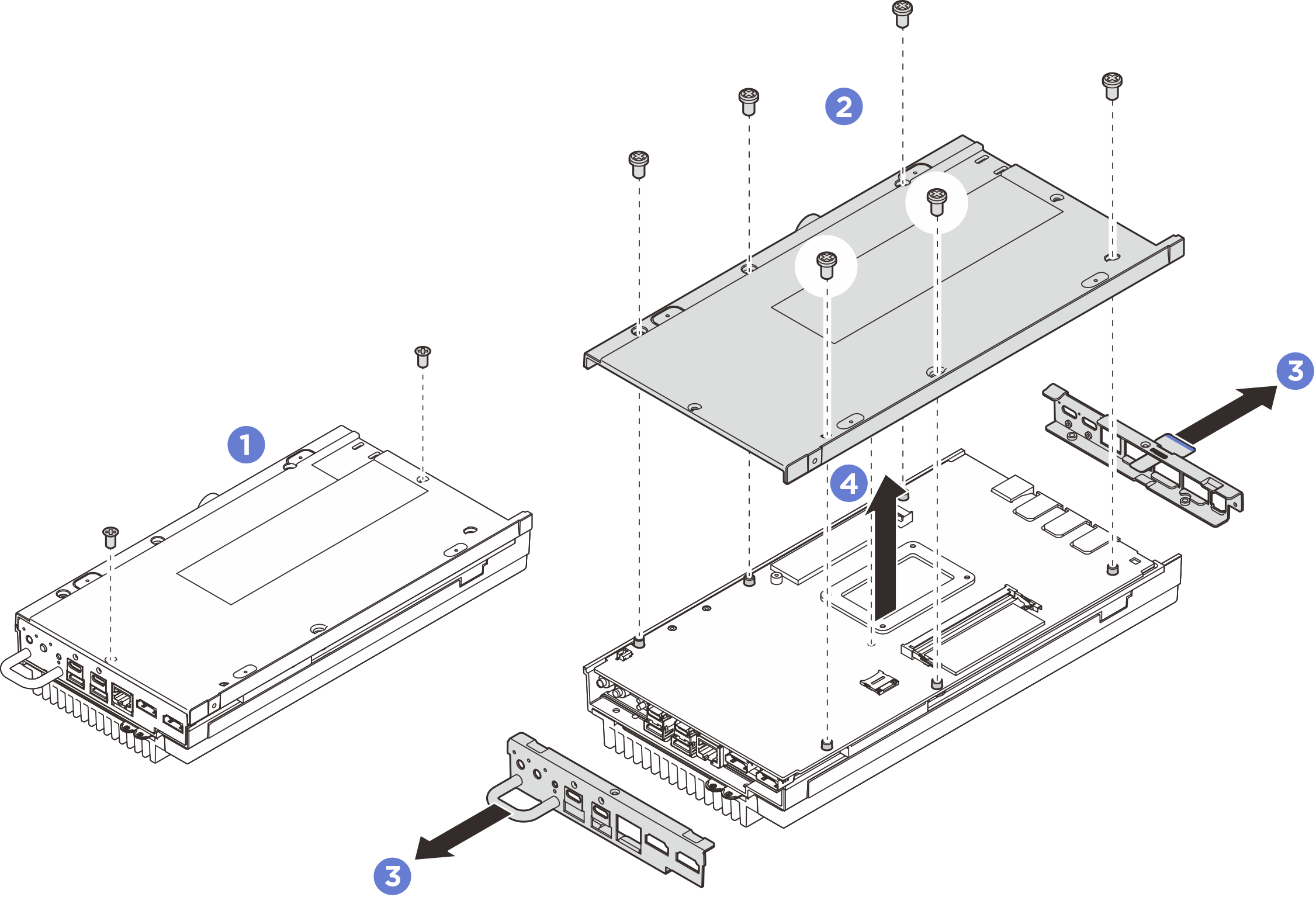

  3. Extraiga la cubierta inferior.
    1. Quite los dos tornillos Phillips n.° 1 que se encuentran en el lado corto de la cubierta inferior.
    2. Quite los seis tornillos Phillips n.° 2 del lado largo de la cubierta inferior.
    3. Sostenga los puntos de contacto azules en la parte posterior del nodo y el asa de soporte de E/S en la parte frontal del nodo; y, a continuación, tire de los soportes de E/S frontal y posterior del nodo.
    4. Levante la cubierta inferior del nodo y colóquela en una superficie limpia y plana.
    Atención
    Para asegurarse de que el sistema cuenta con la refrigeración adecuada, instale tanto la cubierta superior como la cubierta inferior antes de encender el servidor. Si utiliza el servidor sin las cubiertas, podrían producirse daños en sus componentes.
    Figura 2. Extracción de la cubierta inferior

  4. Quite los siguientes componentes de la parte inferior de la placa del sistema en la secuencia que se indica a continuación:
    1. Quite la unidad M.2 de la ranura 1. Consulte Extracción de una unidad M.2 de la ranura 1.
    2. Quite el módulo de memoria. Consulte Extracción de un módulo de memoria.

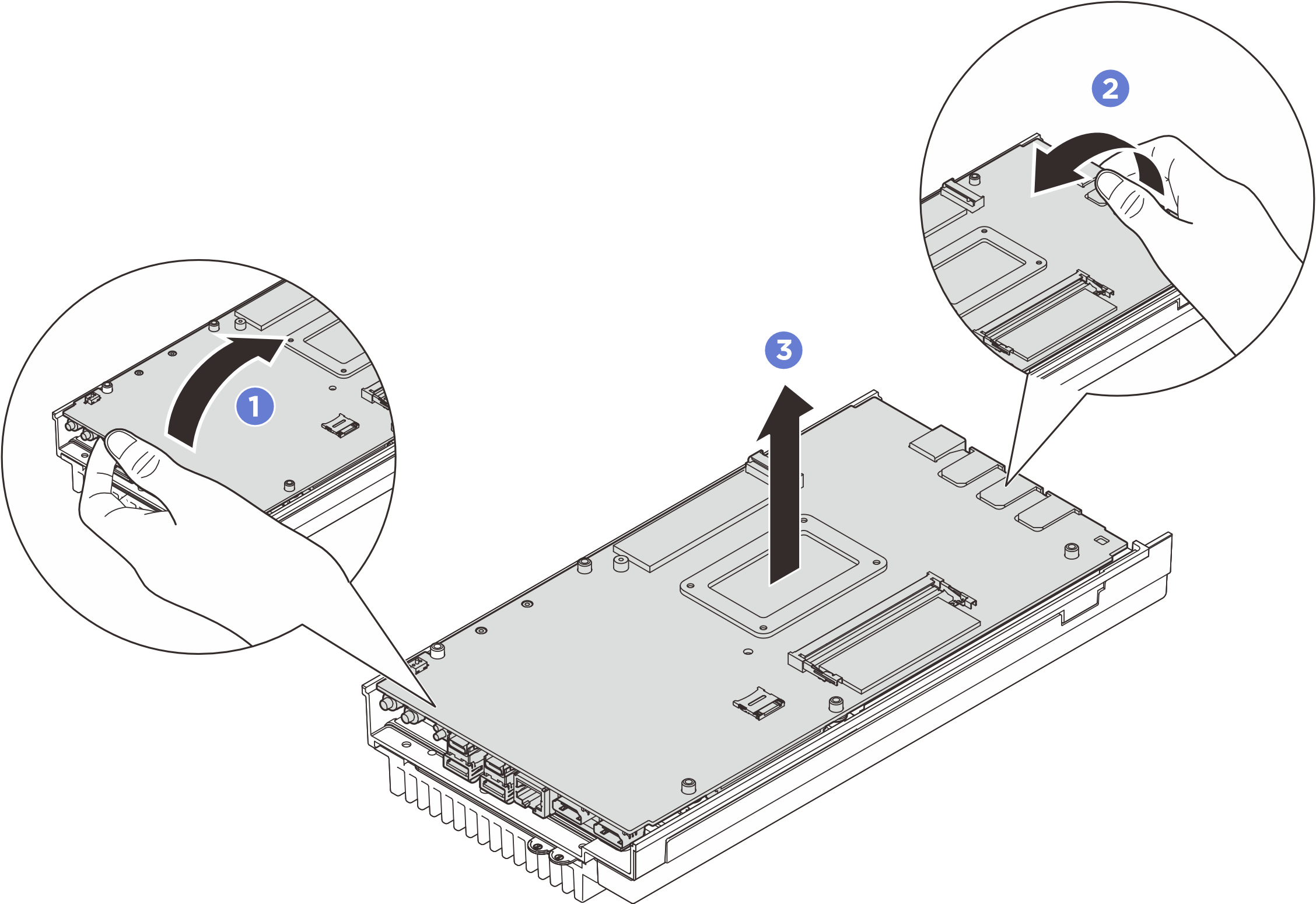

  5. Separe la placa del sistema de la cubierta superior.
    1. Separe con cuidado la placa del sistema con la cubierta superior del borde de los conectores de E/S frontales.
    2. Levante suavemente el lado de E/S posterior de la placa del sistema hasta que esta quede completamente separada de la cubierta superior.
    3. Levante la placa del sistema para quitarla de la cubierta superior. Sostenga ambos lados de la placa del sistema y voltéela para que la parte superior de la placa del sistema quede hacia arriba, a continuación, colóquela sobre una superficie antiestática.
      Figura 3. Desensamblaje de la placa del sistema

  6. Quite los siguientes componentes de la parte superior de la placa del sistema en la secuencia que se indica a continuación:
    1. Quite el módulo de memoria. Consulte Extracción de un módulo de memoria.
    2. Quite la unidad M.2 de las ranuras 2 y 3. Consulte Extracción de una unidad M.2 de las ranuras 2 y 3.
    3. Quite la batería de CMOS. Consulte Extracción de la batería CMOS (CR2032).

Después de finalizar

  • Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
