システム・ボードの取り外し

このセクションの手順に従って、システム・ボードを取り外します。

手順

1. このタスクの準備をします。
   1. Lenovo XClarity Controller IP アドレス、重要プロダクト・データ、およびサーバーのマシン・タイプ、型式番号、シリアル番号、固有 ID、資産タグなどのすべてのシステム構成情報を記録します。
   2. Lenovo XClarity Essentials を使用して、システム構成を外部デバイスに保存します。
   3. システム・イベント・ログを外部メディアに保存します。
   4. デスクトップ・マウントのファン・シュラウドを取り外します。ファン・シュラウドの取り外しを参照してください。
   5. 該当する場合は、拡張フィラーを取り外します。拡張フィラーの取り外しを参照してください。
   6. 該当する場合は、拡張キットを取り外します。拡張キットの取り外しを参照してください。

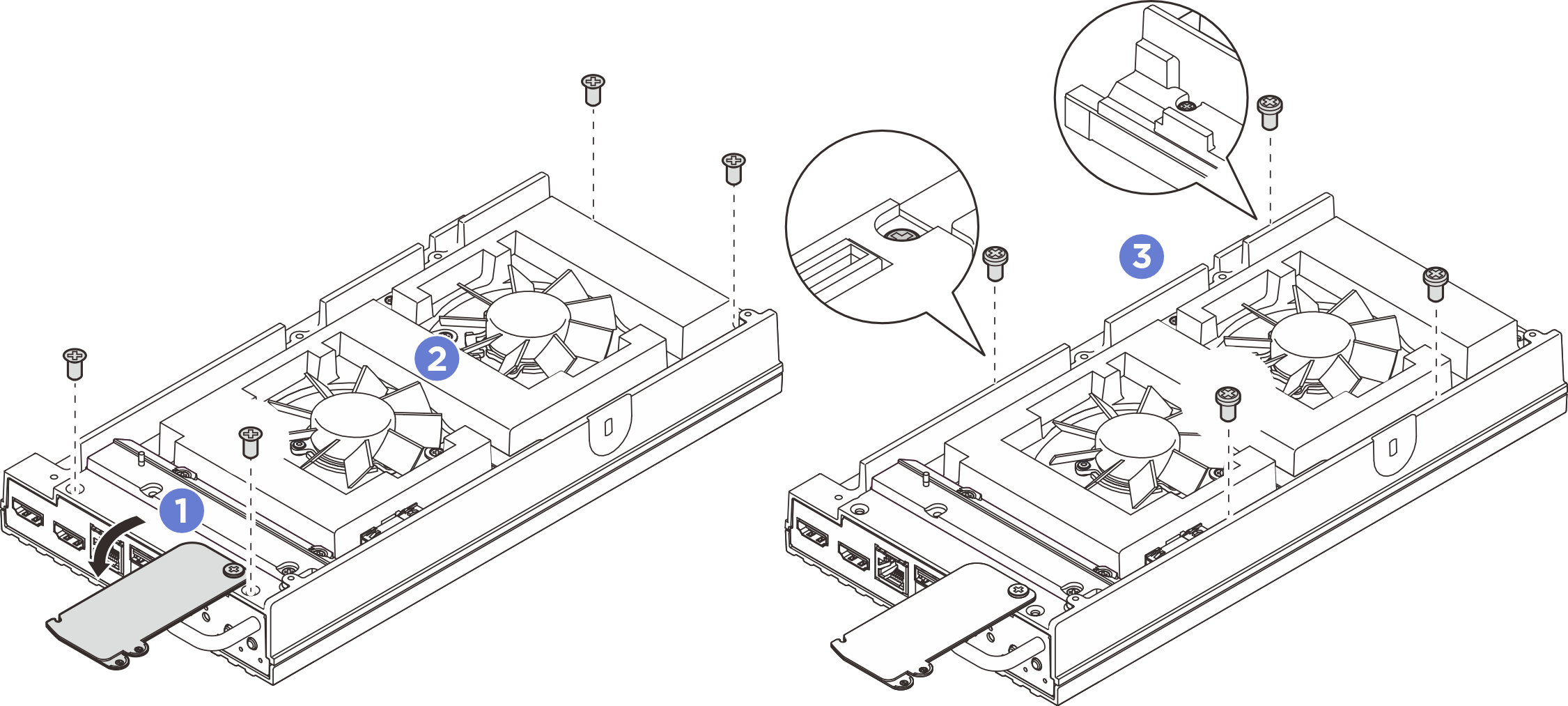

2. トップ・カバーからねじを取り外します。
   1. Lenovo XClarity Controller ネットワーク・アクセス・ラベルのタブをスライドさせて、ノードの外側に引き出します。
   2. トップ・カバーの短辺にある 4 本のプラスねじ (# 2) を取り外します。
   3. トップ・カバーの長辺にある 4 本のプラスねじ (# 1) を取り外します。ノードを裏返して、ノードの底面が上を向くようにします。
      注

      • 下にあるねじを取り外したら、Lenovo XClarity Controller ネットワーク・アクセス・ラベルをスライドさせて、元の位置に戻してください。

      • 取り外すねじがファン・ケーブルで覆われている場合があります。その場合は、ファン・ケーブルを慎重に少しだけ引っ張ってその下のねじを取り外し、取り外し終わったらケーブルを元に戻してください。

      図 1. トップ・カバーからのねじの取り外し

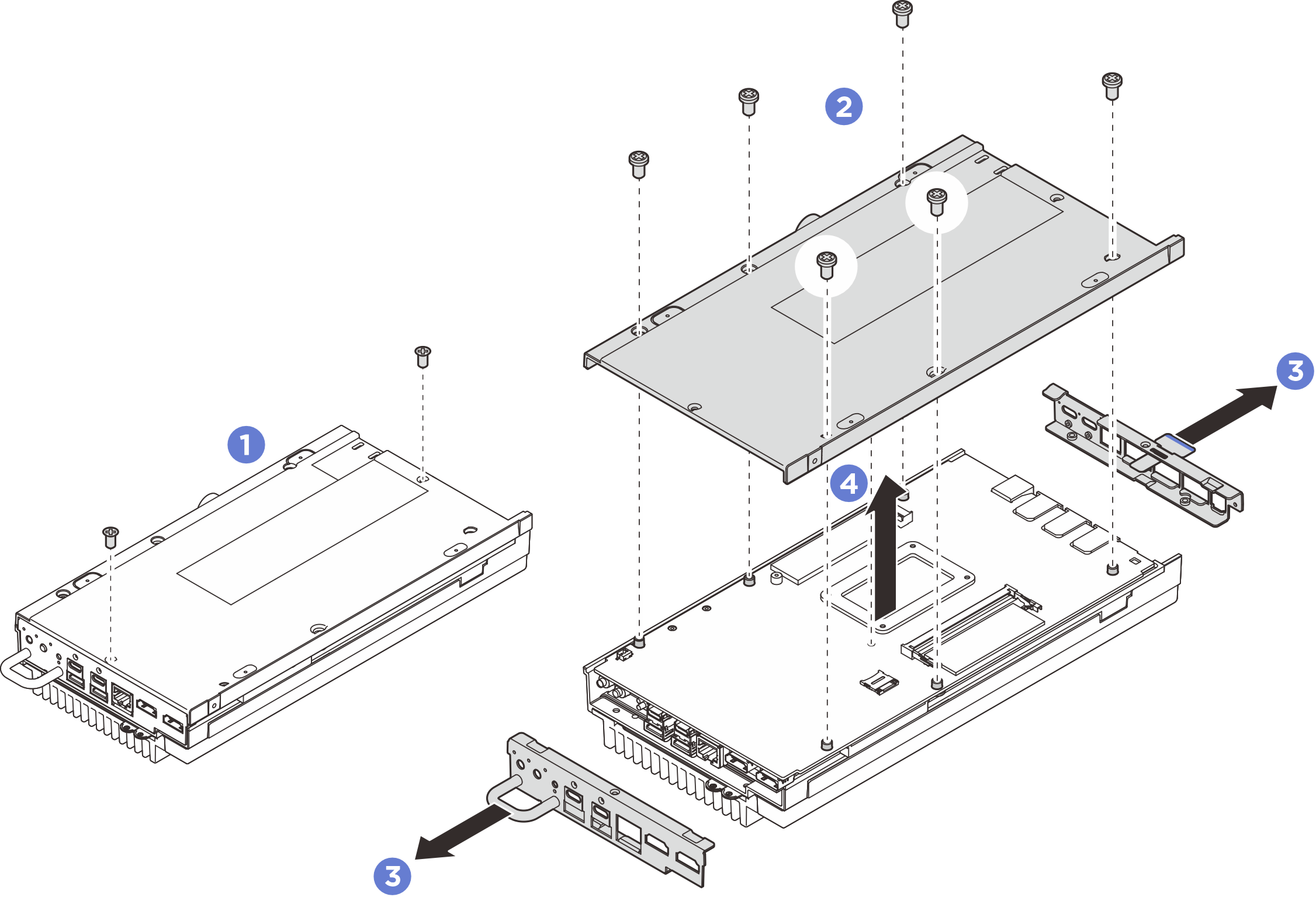

3. 下部カバーを取り外します。
   1. 下部カバーの短辺にある 2 本のプラスねじ (# 1) を取り外します。
   2. 下部カバーの長辺から 6 本のプラスねじ (# 2) を取り外します。
   3. ノードの背面にある青いタッチ・ポイントと、ノードの前面にある I/O ブラケット・ハンドルを持ち、前面と背面の I/O ブラケットをノードから引き出します。
   4. 下部カバーをノードから持ち上げて、清潔で平らな表面に置きます。
   重要

   システムを十分に冷却するため、トップ・カバーと下部カバーの両方をサーバーの電源をオンにする前に取り付けてください。カバーを取り外したままサーバーを作動させると、サーバーのコンポーネントが損傷する可能性があります。

   図 2. 下部カバーの取り外し


4. システム・ボードの底面にある次のコンポーネントを、以下の順序で取り外します。
   1. スロット 1 から M.2 ドライブを取り外します。スロット 1 から M.2 ドライブを取り外すを参照してください。
   2. メモリー・モジュールを取り外します。メモリー・モジュールの取り外しを参照してください。

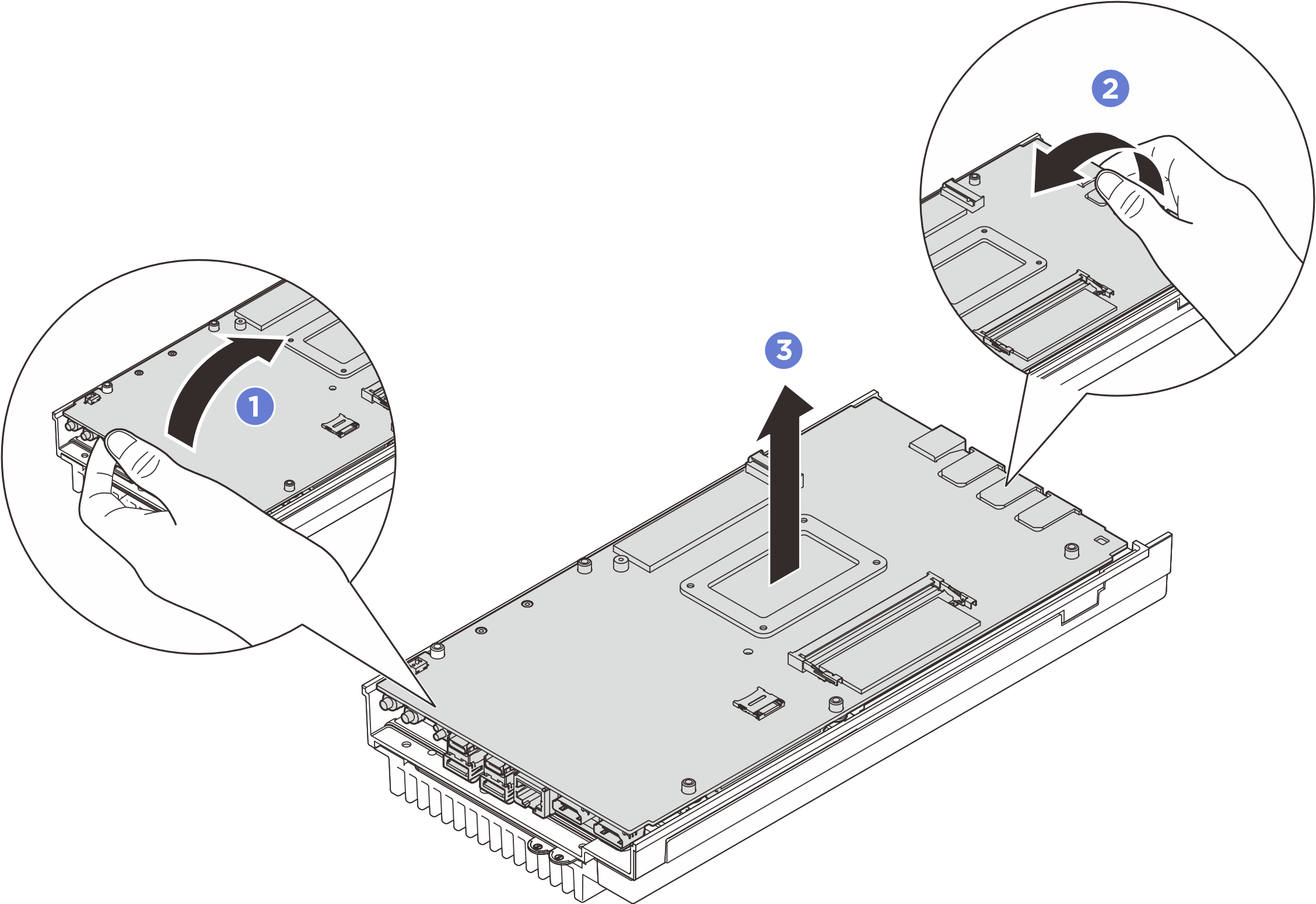

5. システム・ボードをトップ・カバーから取り外します。
   1. システム・ボードとトップ・カバーを前面の I/O コネクター側から慎重に引き離します。
   2. システム・ボードの背面の I/O 側をゆっくりと持ち上げ、システム・ボードをトップ・カバーから完全に引き離します。
   3. システム・ボードを持ち上げて、トップ・カバーから取り外します。システム・ボードの両端を持ち、裏返して上面が上を向くようにして、帯電防止板の上に置きます。
      図 3. システム・ボードの分解


6. システム・ボードの上面にある次のコンポーネントを、以下の順序で取り外します。
   1. メモリー・モジュールを取り外します。メモリー・モジュールの取り外しを参照してください。
   2. M.2 ドライブをスロット 2 およびスロット 3 から取り外します。スロット 2 およびスロット 3 から M.2 ドライブを取り外すを参照してください。
   3. CMOS バッテリーを取り外します。CMOS バッテリー (CR2032) の取り外しを参照してください。
