M.2 ドライブの取り外し
M.2 ドライブをシステム・ボードから取り外すには、このセクションの説明に従ってください。
このタスクについて
S002
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要
安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
ノードがエンクロージャーに取り付けられているかマウントされている場合、エンクロージャーまたはマウントからノードを取り外します。構成ガイドを参照してください。
手順
- このタスクの準備をします。
- 取り外す M.2 ドライブの位置を確認し、対応するノード・カバーを取り外します。
- スロット 1 から M.2 ブート・ドライブを取り外すには、下部カバーを取り外します。下部カバーの取り外しを参照してください。
- スロット 2 またはスロット 3 から M.2 ストレージ・ドライブを取り外すには、トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
図 1. M.2 ドライブ・スロットの番号
スロット / 番号付け M.2 ドライブ 位置 1 スロット 1 / M.2 ドライブ 0 M.2 ブート・ドライブ、2280 フォーム・ファクター、SATA/NVMe システム・ボードの下側 2 スロット 2 / M.2 ドライブ 1 M.2 ストレージ ドライブ、2280/22110 フォーム・ファクター、NVMe システム・ボードの上側 3 スロット 3 / M.2 ドライブ 2
- 取り外す M.2 ドライブの位置を確認し、対応するノード・カバーを取り外します。

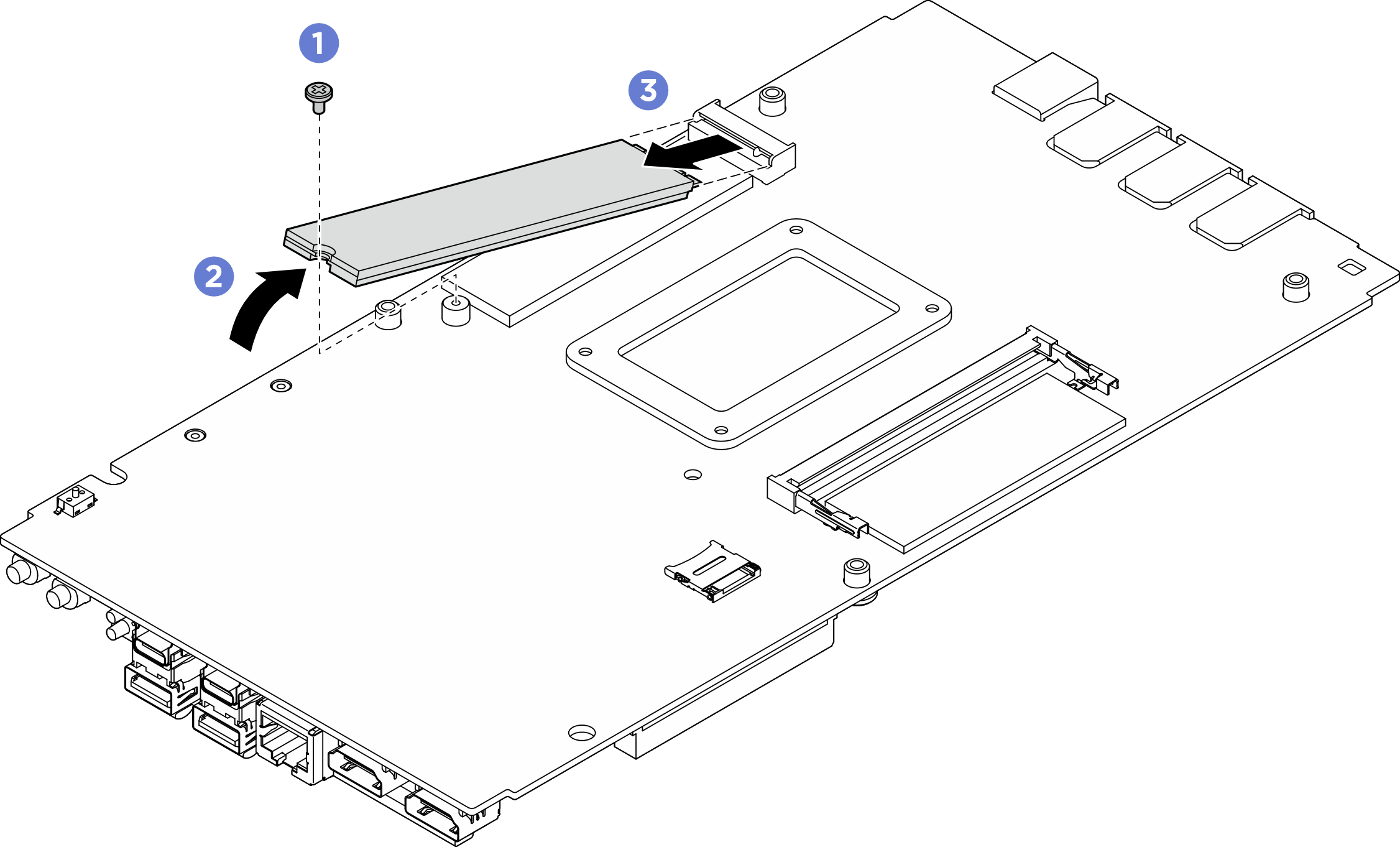

M.2 ブート・ドライブをスロット 1 から取り外す
M.2 ドライブを取り外します。
M.2 ドライブを固定しているねじを緩めます。
M.2 ドライブの背面をシステム・ボードから離す方向に回転させます。
M.2 ドライブをスロットから取り外します。図 2. M.2 ドライブの取り外し
完了したら
- 交換用ユニットを取り付けます。 M.2 ドライブの取り付けを参照してください。
コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
M.2 ストレージ・ドライブをスロット 2 またはスロット 3 から取り外す
M.2 ドライブを取り外します。
- M.2 ドライブを固定しているねじを緩めます。
- M.2 ドライブの背面をシステム・ボードから離す方向に回転させます。

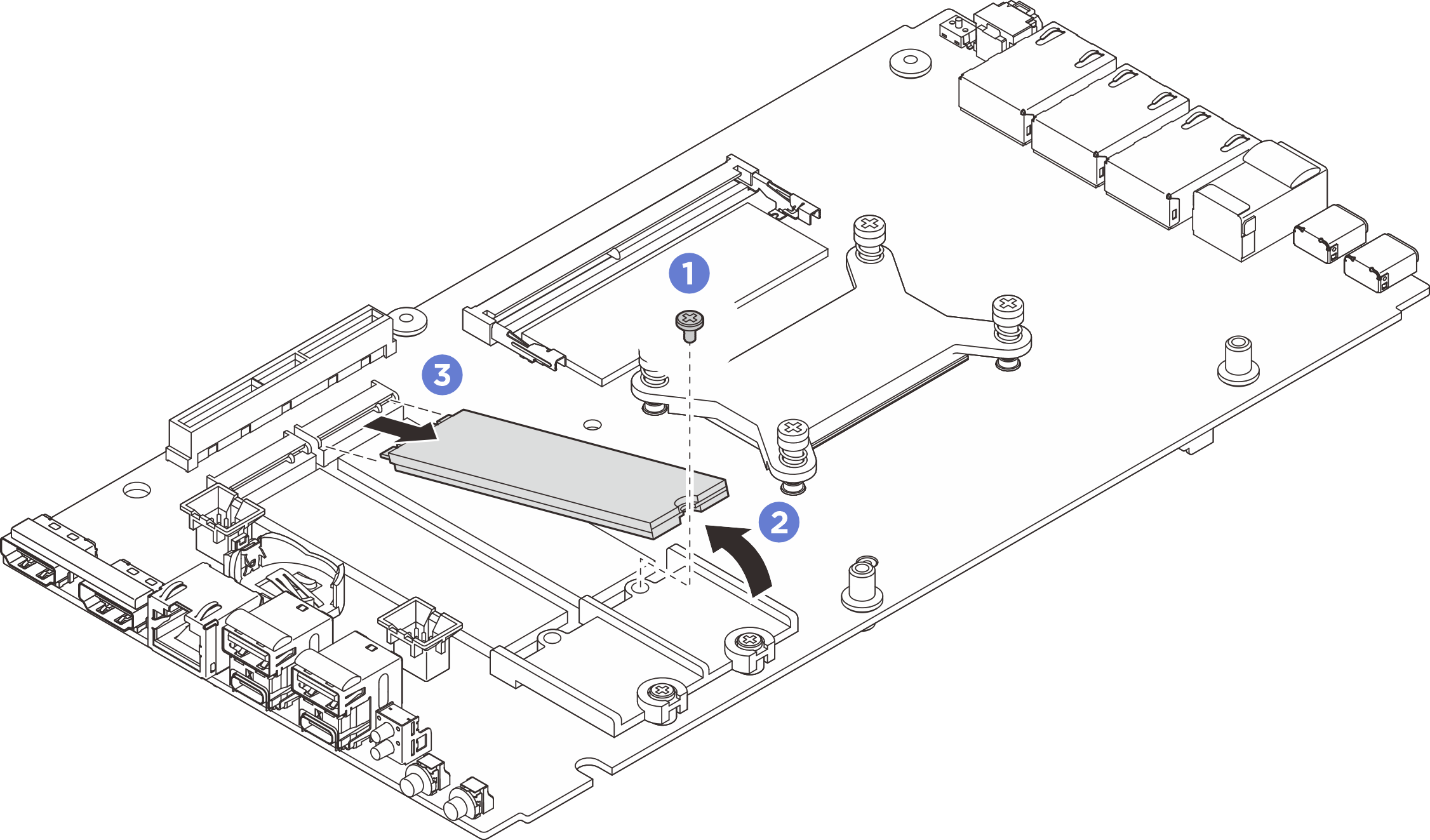

- M.2 ドライブをスロットから取り外します。注必要に応じて、取り外す他の M.2 ドライブでこの手順を繰り返します。図 3. M.2 ドライブ (22110 フォーム・ファクター) の取り外し
図 4. M.2 ドライブ (2280 フォーム・ファクター) の取り外し
完了したら
- 交換用ユニットを取り付けます。 M.2 ドライブの取り付けを参照してください。
コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
