卸下 M.2 硬盘

按照本节中的说明从主板上卸下 M.2 硬盘。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

必备工具

请确保您手头有下列必备工具，以便妥善更换组件。
  • 导热垫套件： 请参阅各自的更换过程以了解更多信息。
    • 主板导热垫套件：M.2 硬盘导热垫（根据插槽上安装的 M.2 硬盘）。
    • 顶盖/底盖导热垫套件：M.2 硬盘导热垫（根据插槽上安装的 M.2 硬盘）。
      • 安装在插槽 1 中的 M.2 硬盘：底盖导热垫套件
      • 安装在插槽 2 和 3 中的 M.2 硬盘：顶盖导热垫套件
注意

过程

  1. 为本任务做好准备。
    1. 卸下桌面安装风扇护罩。请参阅卸下风扇护罩。
    2. 如果适用，请卸下扩展填充件。请参阅卸下扩展填充件。
    3. 如果适用，请卸下扩展填充件。请参阅卸下扩展套件。
    4. 找到要卸下的 M.2 硬盘。
      1. 要从插槽 1 中卸下 M.2 硬盘，请卸下底盖。请参阅卸下底盖。
      2. 要从插槽 2 或插槽 3 中卸下 M.2 硬盘，请卸下顶盖。请参阅卸下顶盖。
      图 1. M.2 硬盘插槽编号

      1 插槽 1/M.2 硬盘 02 插槽 2/M.2 硬盘 1
      3 插槽 3/M.2 硬盘 2
  2. 转到与要卸下的 M.2 硬盘对应的章节：

从插槽 1 中卸下 M.2 硬盘​

卸下 M.2 硬盘。
  1. 拧松固定 M.2 硬盘的螺钉。
  2. 将 M.2 硬盘后端从 M.2 适配器上抬起。
  3. 将 M.2 硬盘从插槽中取出。

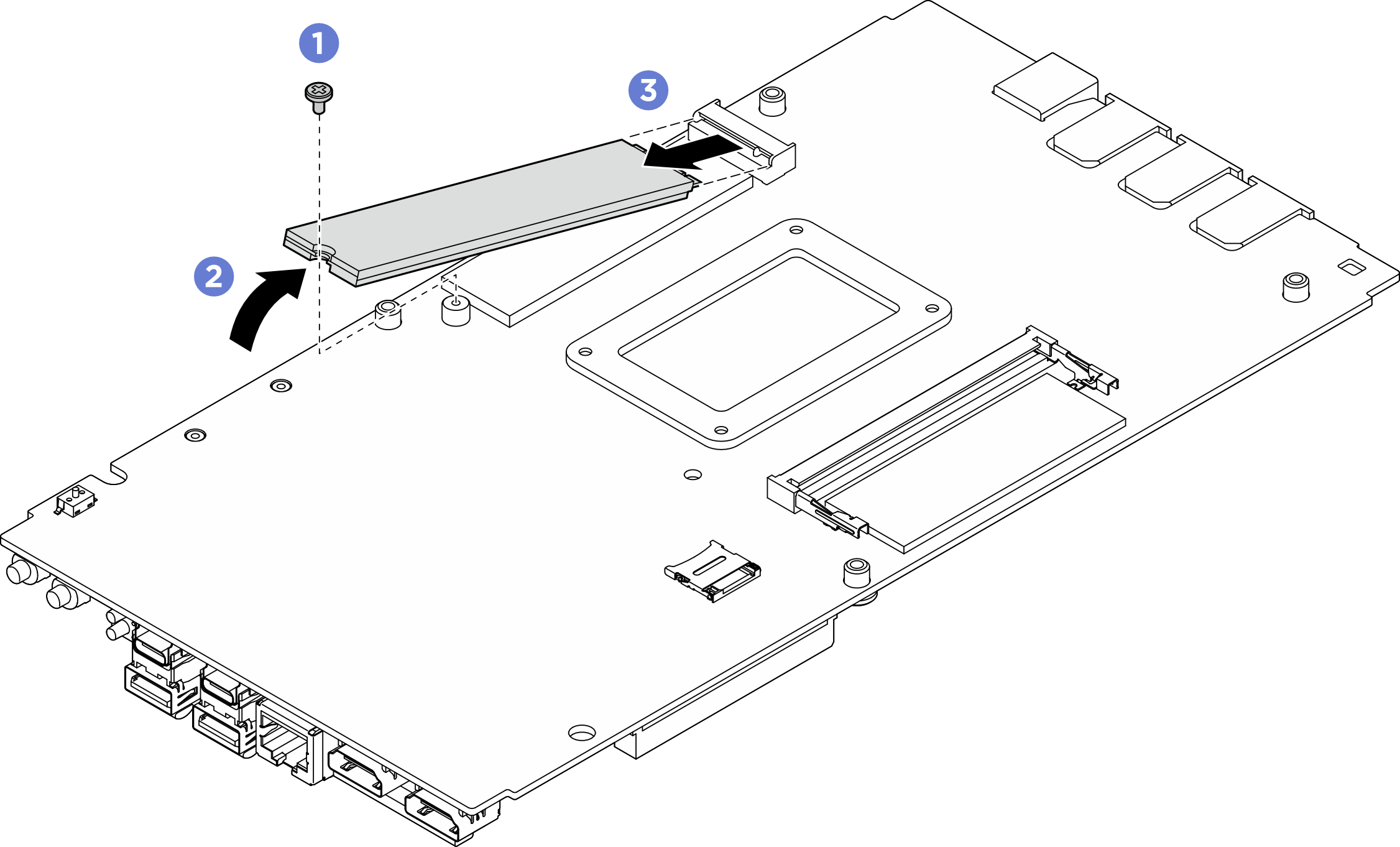

    图 2. 卸下 M.2 硬盘

完成之后

  1. 安装替换单元。请参阅安装 M.2 硬盘。

  2. 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。

从插槽 2 和插槽 3 中卸下 M.2 硬盘​

卸下 M.2 硬盘。
  1. 拧松固定 M.2 硬盘的螺钉。
  2. 将 M.2 硬盘后端从 M.2 适配器上抬起。
  3. 将 M.2 硬盘从插槽中取出。
    注
    如有必要，对要卸下的另一个 M.2 硬盘重复此过程。

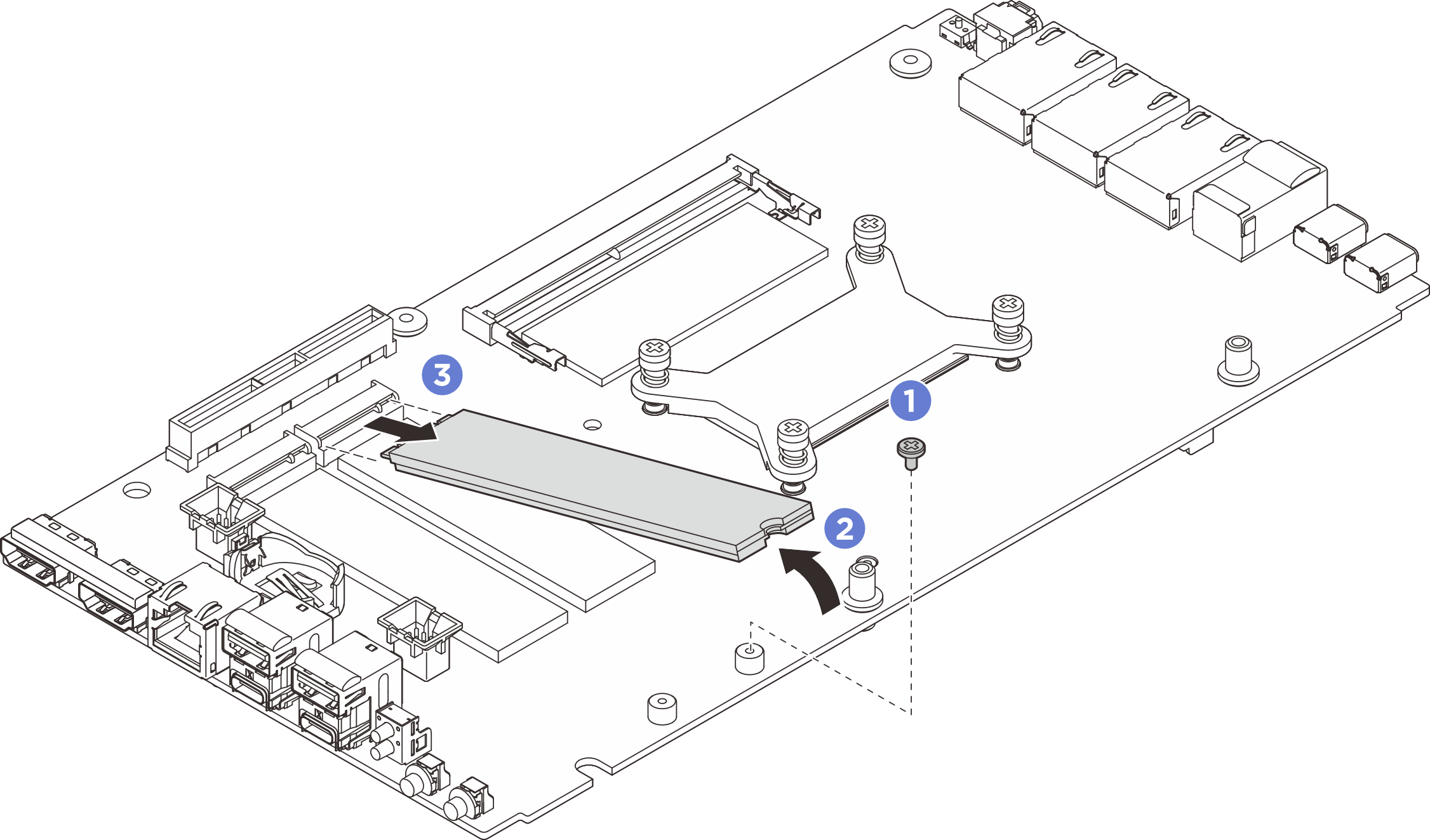

    图 3. 卸下 M.2 硬盘（22110 外形规格）

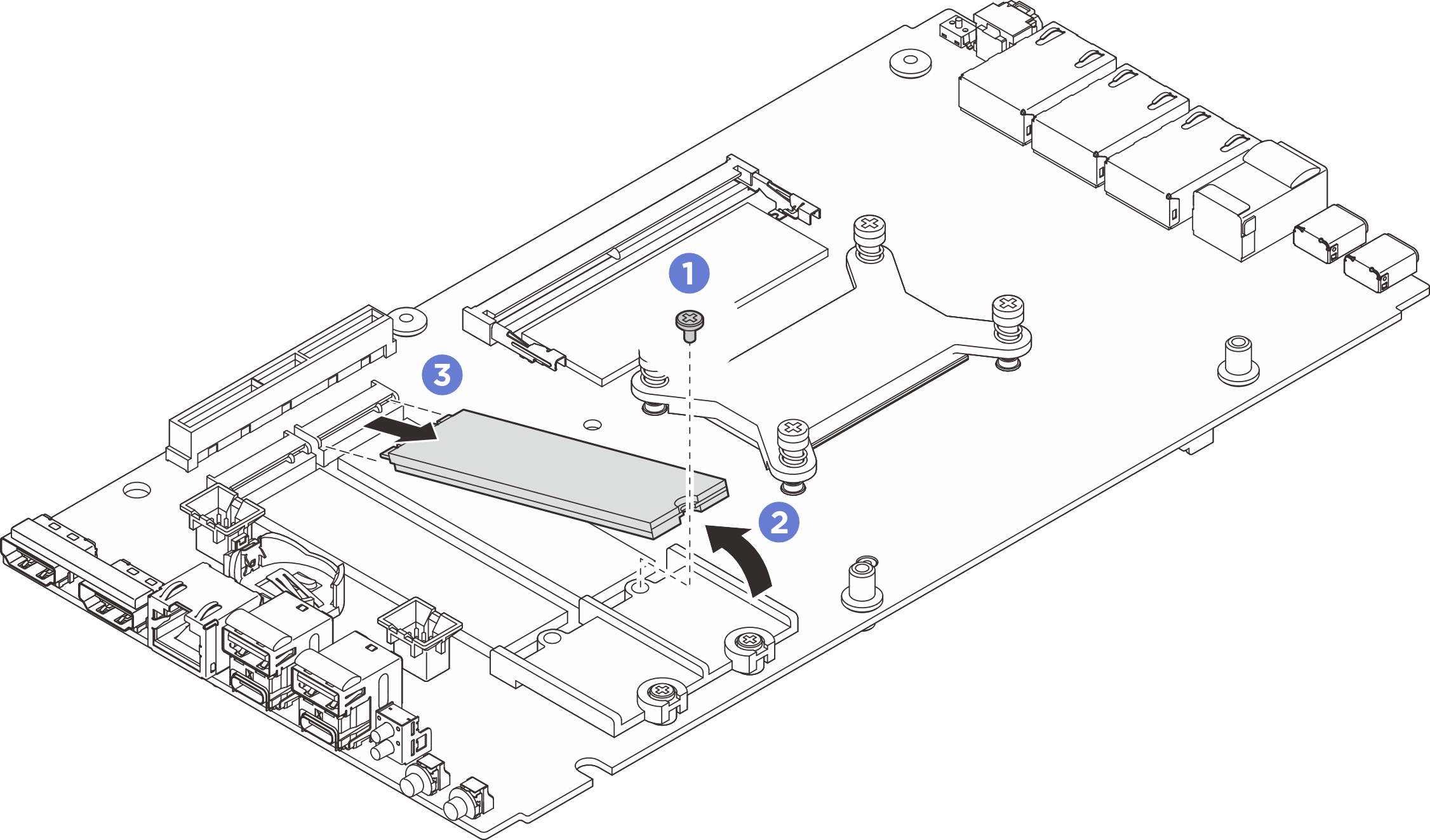

    图 4. 卸下 M.2 硬盘（2280 外形规格）

完成之后

  1. 安装替换单元。请参阅安装 M.2 硬盘。

  2. 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
