Remover uma unidade M.2

Siga as instruções nesta seção para remover uma unidade M.2 da placa-mãe.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Ferramentas necessárias

Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente.
  • Kits de painéis térmicos: Consulte os respectivos procedimentos de substituição para obter mais informações.
    • Kits de painel térmico da placa-mãe: painéis térmicos para unidades M.2 de acordo com as unidades M.2 instaladas no slot.
    • Kits de painel térmico da tampa superior / tampa inferior: painéis térmicos para unidades M.2 de acordo com as unidades M.2 instaladas no slot.
      • Unidade M.2 instalada no slot 1: Kits de painel térmico da tampa inferior
      • Unidade M.2 instalada no slot 2 & 3: Kits de painel térmico da tampa superior
Atenção

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Remova a cobertura do ventilador para montagem em desktop. Consulte Remover uma cobertura do ventilador.
    2. Se for aplicável, remova o preenchimento de expansão. Consulte Remover o preenchedor de expansão.
    3. Se for aplicável, remova o kit de expansão. Consulte Remover o kit de expansão.
    4. Localize a unidade M.2 a ser removida.
      1. Para remover a unidade M.2 do slot 1, remova a tampa inferior. Consulte Remover a tampa inferior.
      2. Para remover a unidade M.2 do slot 2 ou do slot 3, remova a tampa superior. Consulte Remover a tampa superior.
      Figura 1. Numeração do slot da unidade M.2

      1 Slot 1 / unidade M.2 02 Slot 2 / unidade M.2 1
      3 Slot 3 / unidade M.2 2
  2. Prossiga para a seção correspondente à unidade M.2 a ser removida:

Remover uma unidade M.2 do slot 1​

Remova a unidade M.2.
  1. Solte o parafuso que prende a unidade M.2.
  2. Gire a parte traseira da unidade M.2 para fora do adaptador M.2.
  3. Remova a unidade M.2 do slot.

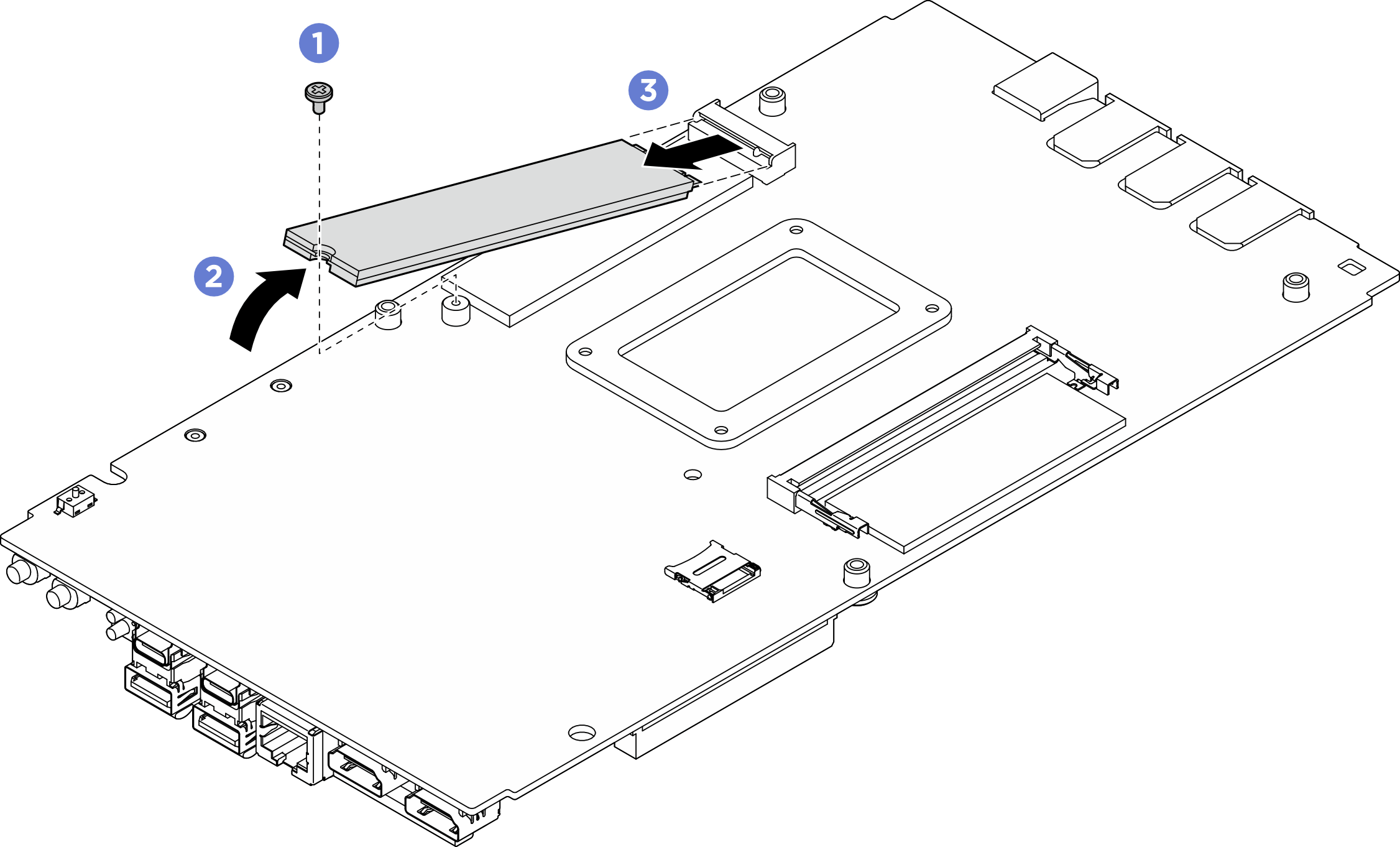

    Figura 2. Removendo a unidade M.2

Depois de concluir

  1. Instale uma unidade de substituição. Consulte Instalar uma unidade M.2.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.

Remover uma unidade M.2 do slot 2 & slot 3​

Remova a unidade M.2.
  1. Solte o parafuso que prende a unidade M.2.
  2. Gire a parte traseira da unidade M.2 para fora do adaptador M.2.
  3. Remova a unidade M.2 do slot.
    Nota
    Se necessário, repita este procedimento para a outra unidade M.2 a ser removida.

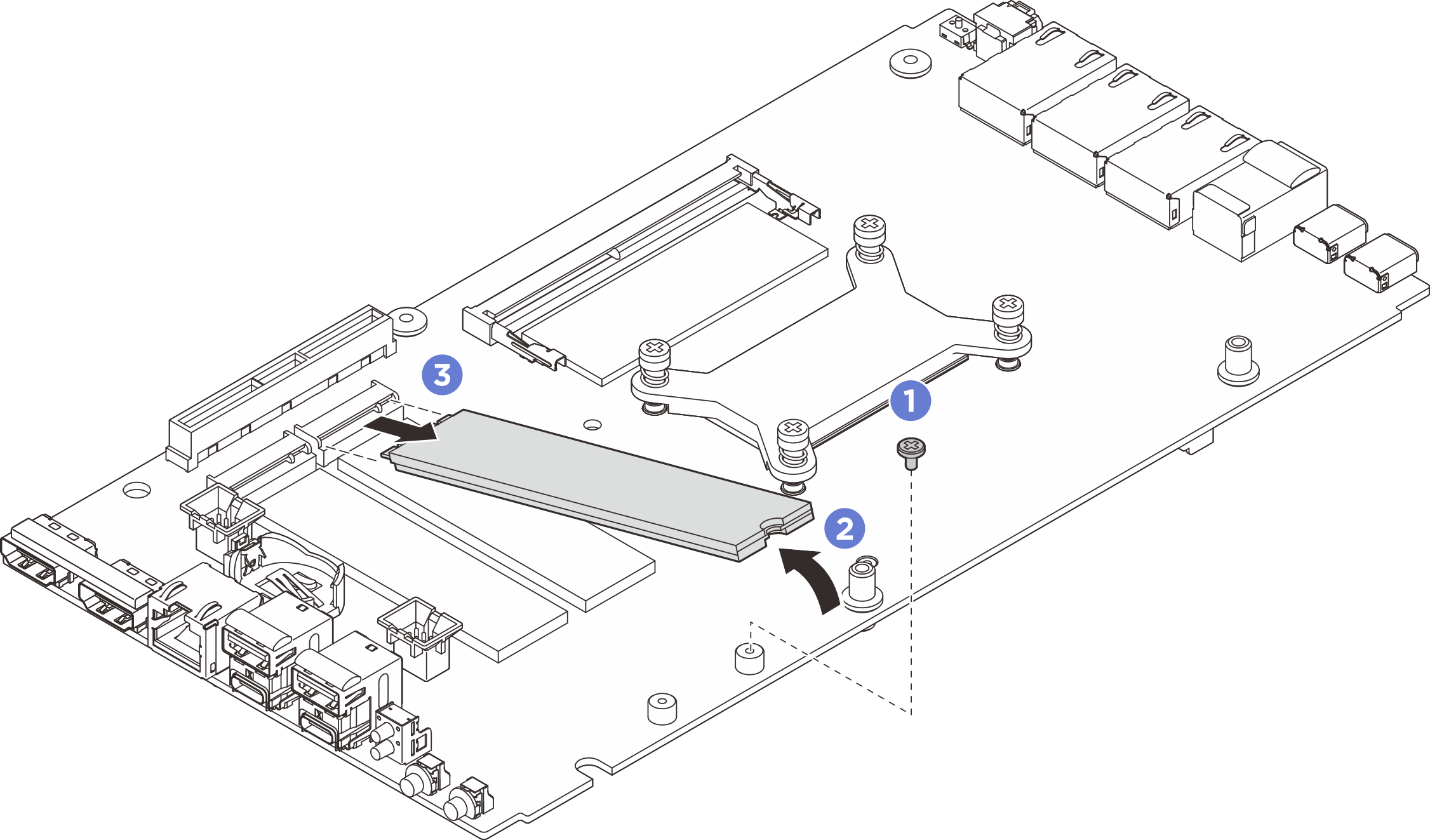

    Figura 3. Removendo a unidade M.2 (formato 22110)

    Figura 4. Removendo a unidade M.2 (formato 2280)

Depois de concluir

  1. Instale uma unidade de substituição. Consulte Instalar uma unidade M.2.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
