Снятие диска M.2
В этом разделе приведены инструкции по снятию диска M.2 с материнской платы.
Об этой задаче
S002
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Необходимые инструменты
Убедитесь в наличии перечисленных ниже необходимых инструментов для правильной замены компонента.- Комплекты термолистов. Дополнительные сведения см. в соответствующих процедурах замены.
- Комплекты термолистов материнской платы: термолисты дисков M.2 в зависимости от дисков M.2, установленных в гнездо.
- Комплекты термолистов верхнего/нижнего кожуха: термолисты дисков M.2 в зависимости от дисков M.2, установленных в гнездо.
- Диск M.2, установленный в гнездо 1: комплекты термолистов нижнего кожуха
- Диск M.2, установленный в гнезда 2 и 3: комплекты термолистов верхнего кожуха
Внимание
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Если узел установлен в корпус или крепление, извлеките его из корпуса или крепления. См. раздел Инструкции по настройке.
Процедура
- Выполните подготовительные действия для этой задачи.
- Найдите диск M.2, который требуется снять.
- Чтобы извлечь диск M.2 из гнезда 1, снимите нижний кожух. См. раздел Снятие нижнего кожуха.
- Чтобы извлечь диск M.2 из гнезда 2 или 3, снимите верхний кожух. См. раздел Снятие верхнего кожуха.
Рис. 1. Нумерация гнезд для дисков M.2
1 Гнездо 1 / диск M.2 0 2 Гнездо 2 / иск M.2 1 3 Гнездо 3 / диск M.2 2
- Найдите диск M.2, который требуется снять.
Снятие диска M.2 с гнезда 1
Снимите диск M.2.
Ослабьте винт, фиксирующий диск M.2.
Отверните заднюю сторону диска M.2 от адаптера M.2.

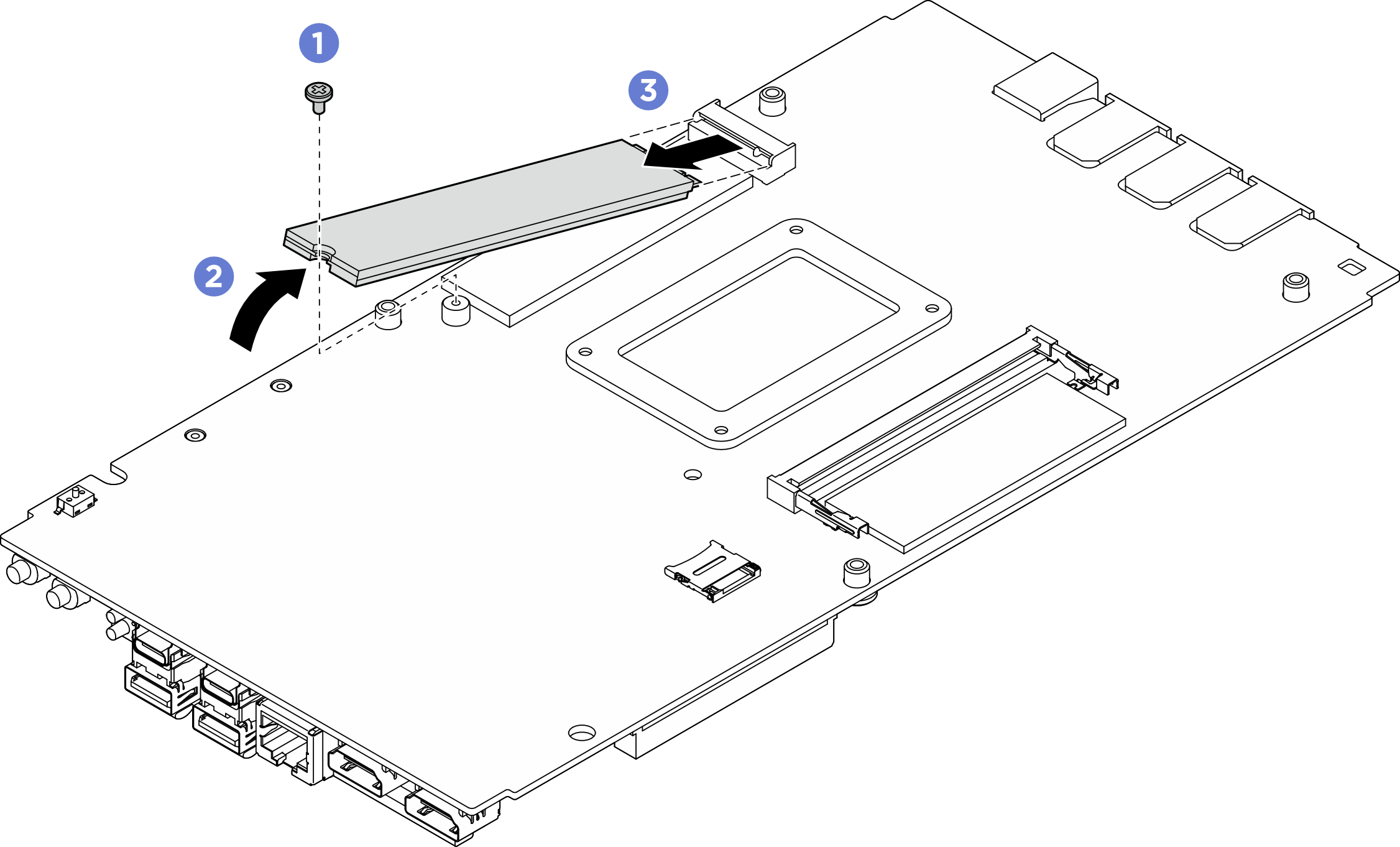

Извлеките диск M.2 из гнезда.Рис. 2. Снятие диска M.2
После завершения
- Установите сменный модуль. См. раздел Установка диска M.2.
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
Снятие диска M.2 с гнезд 2 и 3
Снимите диск M.2.
- Ослабьте винт, фиксирующий диск M.2.
- Отверните заднюю сторону диска M.2 от адаптера M.2.

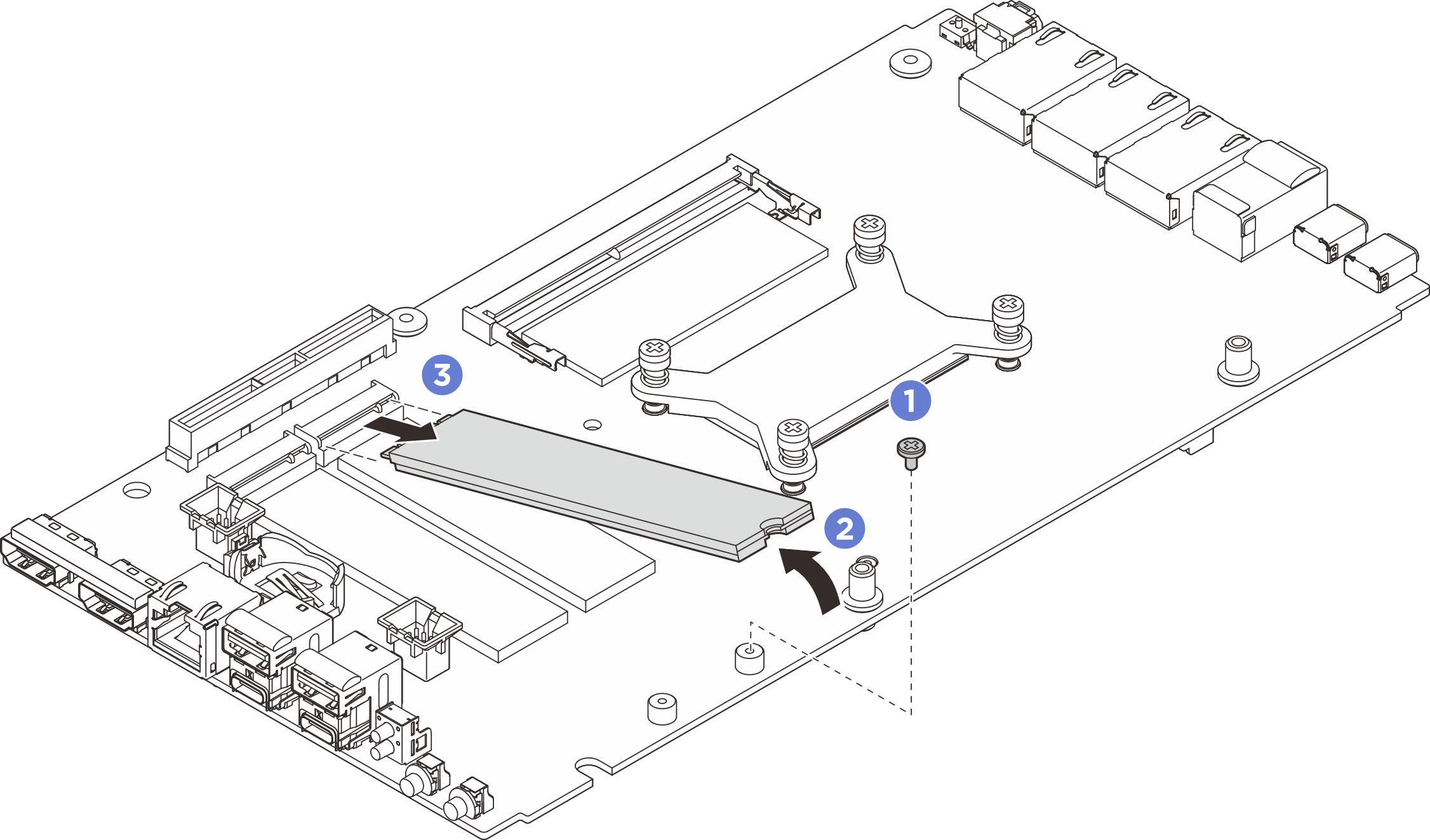

- Извлеките диск M.2 из гнезда.Прим.При необходимости повторите эту процедуру на другом диске M.2, который требуется снять.Рис. 3. Снятие диска M.2 (форм-фактор 22110)

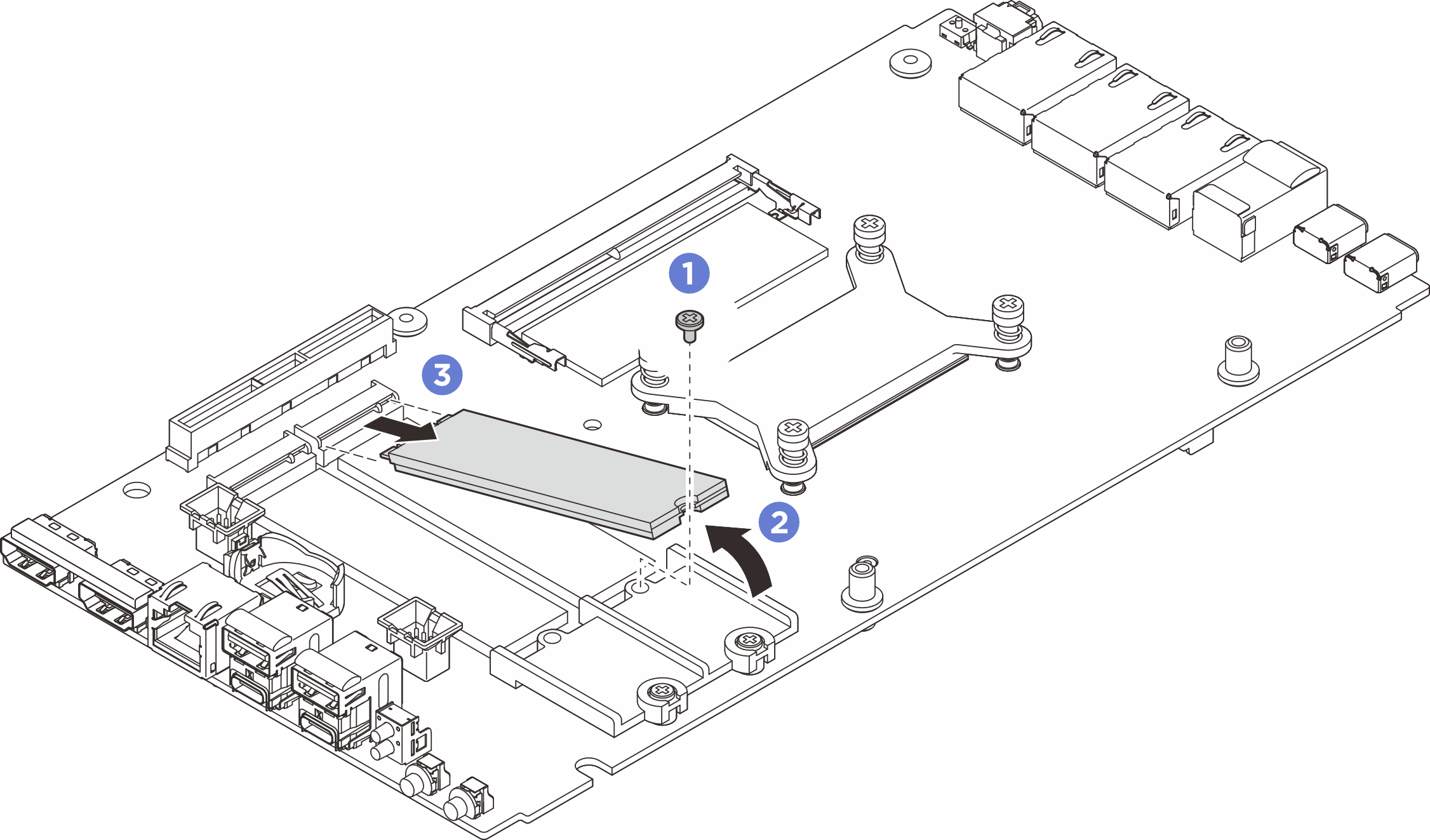

Рис. 4. Снятие диска M.2 (форм-фактор 2280)
После завершения
- Установите сменный модуль. См. раздел Установка диска M.2.
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
