ถอดไดรฟ์ M.2

ทำตามคำแนะนำในส่วนนี้เพื่อถอดไดรฟ์ M.2 ออกจากแผงระบบ

เกี่ยวกับงานนี้

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

เครื่องมือที่จำเป็น

ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างและพร้อมใช้งาน เพื่อให้สามารถเปลี่ยนชิ้นส่วนได้อย่างถูกต้อง

• ชุดแผ่นระบายความร้อน: ดูข้อมูลเพิ่มเติมในขั้นตอนการเปลี่ยนชิ้นส่วนที่เกี่ยวข้อง
  • ชุดแผ่นระบายความร้อนของแผงระบบ: แผ่นระบายความร้อนของไดรฟ์ M.2 ตามที่มีการติดตั้งไดรฟ์ M.2 บนช่องเสียบ
  • ชุดแผ่นระบายความร้อนฝาครอบด้านบน/ฝาครอบด้านล่าง: แผ่นระบายความร้อนของไดรฟ์ M.2 ตามที่มีการติดตั้งไดรฟ์ M.2 บนช่องเสียบ
    • ไดรฟ์ M.2 ที่ติดตั้งในช่องเสียบ 1: ชุดแผ่นระบายความร้อนฝาครอบด้านล่าง
    • ไดรฟ์ M.2 ที่ติดตั้งในช่องเสียบ 2 และ 3: ชุดแผ่นระบายความร้อนฝาครอบด้านบน

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• หากโหนดติดตั้งอยู่ในช่องใส่หรือยึดติดมาให้ ให้ถอดโหนดออกจากช่องใส่หรือเมาท์ ดู คู่มือการกำหนดค่า

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดฝาครอบพัดลมสำหรับติดตั้งบนโต๊ะ ดู ถอดฝาครอบพัดลม
   2. หากเป็นไปได้ ให้ถอดแผงครอบขยาย ดู ถอดแผงครอบขยาย
   3. หากเป็นไปได้ ให้ถอดชุดขยาย ดู ถอดชุดขยาย
   4. ค้นหาไดรฟ์ M.2 ที่ต้องการถอด
      1. หากต้องการถอดไดรฟ์ M.2 ออกจากช่องเสียบ 1 ให้ถอดฝาครอบด้านล่างออก ดู ถอดฝาครอบโหนด
      2. หากต้องการถอดไดรฟ์ M.2 ออกจากช่องเสียบ 2 หรือช่องเสียบ 3 ให้ถอดฝาครอบด้านบนออก ดู ถอดฝาครอบด้านบน

      รูปที่ 1. การกำหนดหมายเลขช่องเสียบไดรฟ์ M.2



      1 ช่องเสียบ 1/ไดรฟ์ M.2 0	2 ช่องเสียบ 2/ไดรฟ์ M.2 1
      3 ช่องเสียบ 3/ไดรฟ์ M.2 2

2. ไปที่ส่วนที่เกี่ยวข้องกับไดรฟ์ M.2 ที่จะถอดออก:

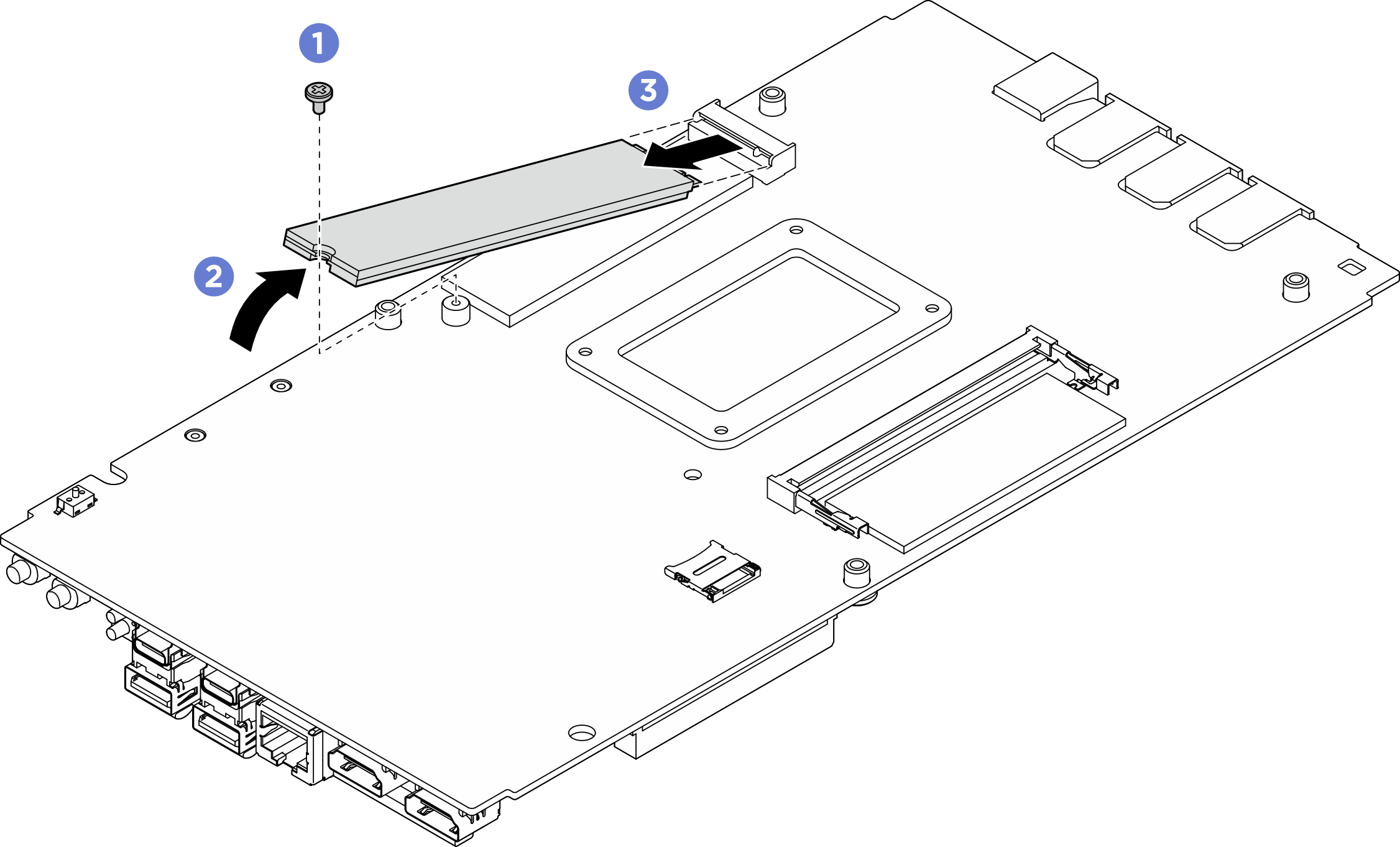

   • ถอดไดรฟ์ M.2 ออกจากช่องเสียบ 1

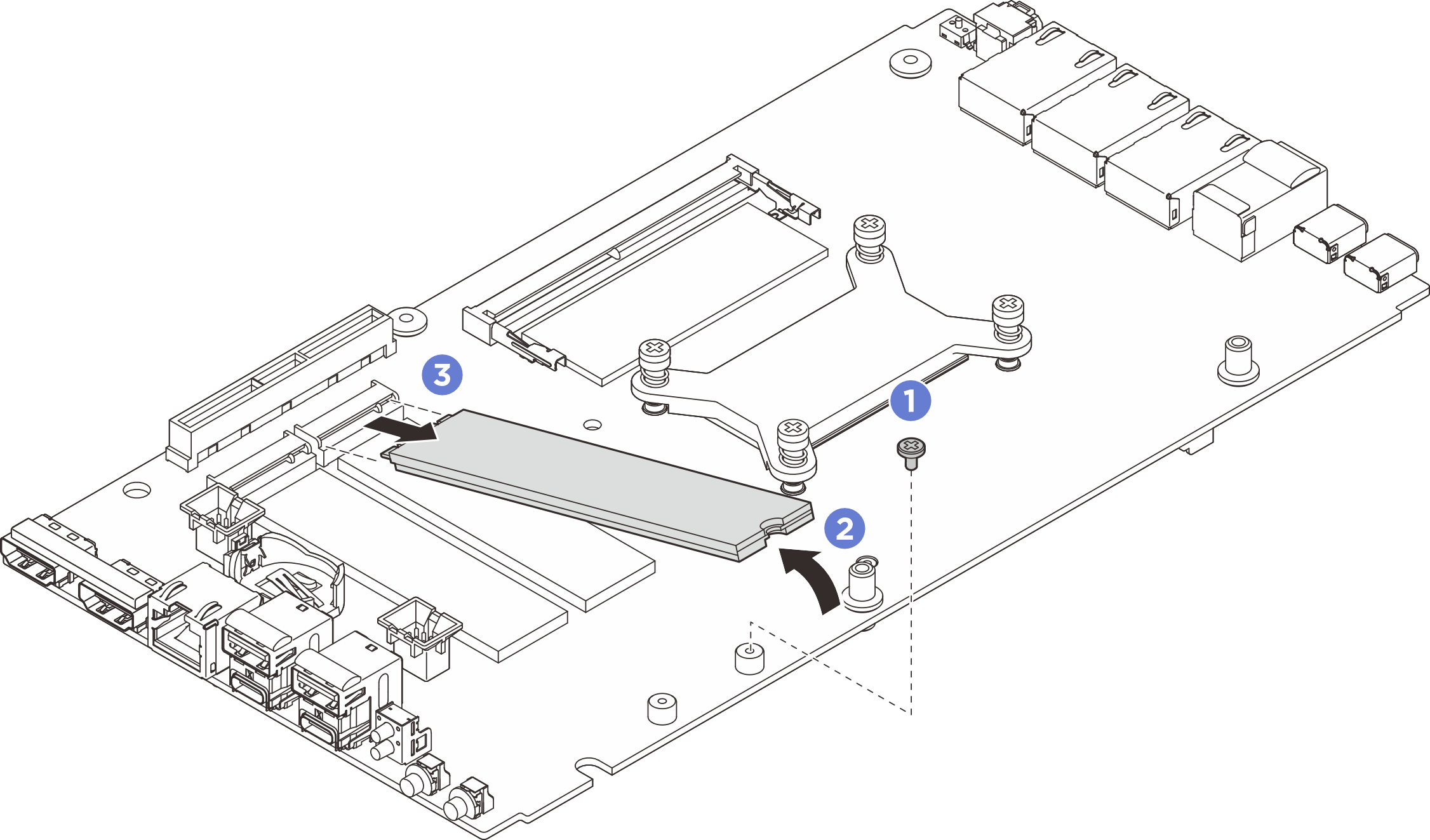

   • ถอดไดรฟ์ M.2 ออกจากช่องเสียบ 2 และช่องเสียบ 3
