卸下 M.2 硬碟

請依照本節中的指示從主機板卸下 M.2 硬碟。

關於此作業

S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

所需工具

確保您手邊有下列所需的工具，以便正確更換元件。
  • 散熱墊套件： 如需相關資訊，請參閱其各自的更換程序。
    • 主機板散熱墊套件：根據插槽上安裝的 M.2 硬碟選用 M.2 硬碟散熱墊。
    • 上蓋/底蓋散熱墊套件：根據插槽上安裝的 M.2 硬碟選用 M.2 硬碟散熱墊。
      • 安裝在插槽 1 中的 M.2 硬碟：底蓋散熱墊套件
      • 安裝在插槽 2 和 3 中的 M.2 硬碟：上蓋散熱墊套件
小心

程序

  1. 為此作業做好準備。
    1. 卸下桌面裝載風扇罩。請參閱卸下風扇罩。
    2. 如果適用，請卸下擴充填充板。請參閱卸下擴充填充板。
    3. 如果適用，請卸下擴充套件。請參閱卸下擴充套件。
    4. 找出要卸下的 M.2 硬碟。
      1. 若要從插槽 1 卸下 M.2 硬碟，請卸下底蓋。請參閱卸下底蓋。
      2. 若要從插槽 2 或插槽 3 卸下 M.2 硬碟，請卸下上蓋。請參閱卸下上蓋。
      圖 1. M.2 硬碟插槽編號

      1 插槽 1/M.2 硬碟 02 插槽 2/M.2 硬碟 1
      3 插槽 3/M.2 硬碟 2
  2. 繼續進行與要卸下的 M.2 硬碟對應的一節：

從插槽 1 卸下 M.2 硬碟​

卸下 M.2 硬碟。
  1. 鬆開固定 M.2 硬碟的螺絲。
  2. 轉動 M.2 硬碟的後側，使其脫離 M.2 配接卡。
  3. 從插槽卸下 M.2 硬碟。

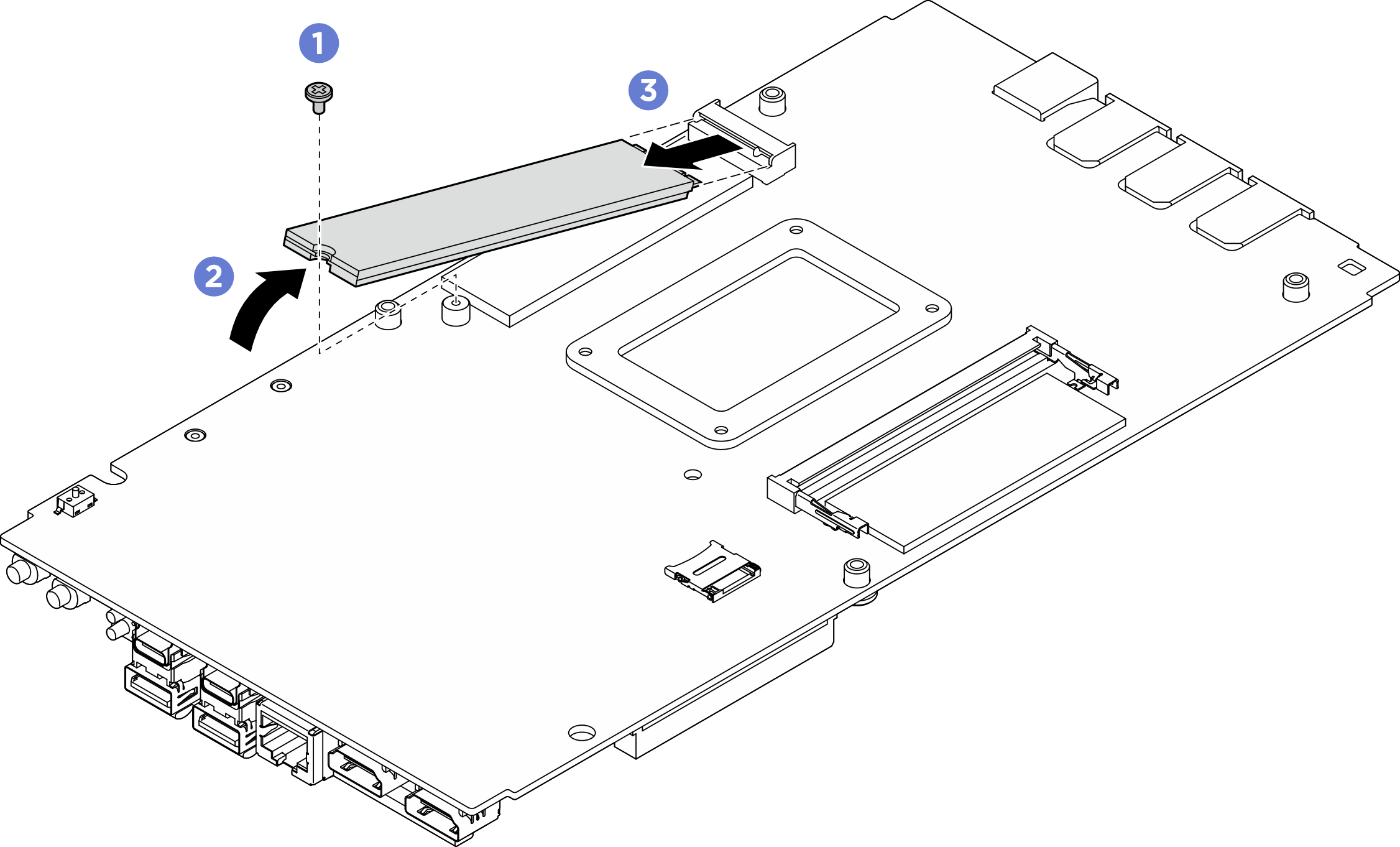

    圖 2. 卸下 M.2 硬碟

在您完成之後

  1. 安裝替換裝置。請參閱安裝 M.2 硬碟。

  2. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。

從插槽 2 和插槽 3 卸下 M.2 硬碟​

卸下 M.2 硬碟。
  1. 鬆開固定 M.2 硬碟的螺絲。
  2. 轉動 M.2 硬碟的後側，使其脫離 M.2 配接卡。
  3. 從插槽卸下 M.2 硬碟。
    註
    如有需要，請對要卸下的其他 M.2 硬碟重複此程序。

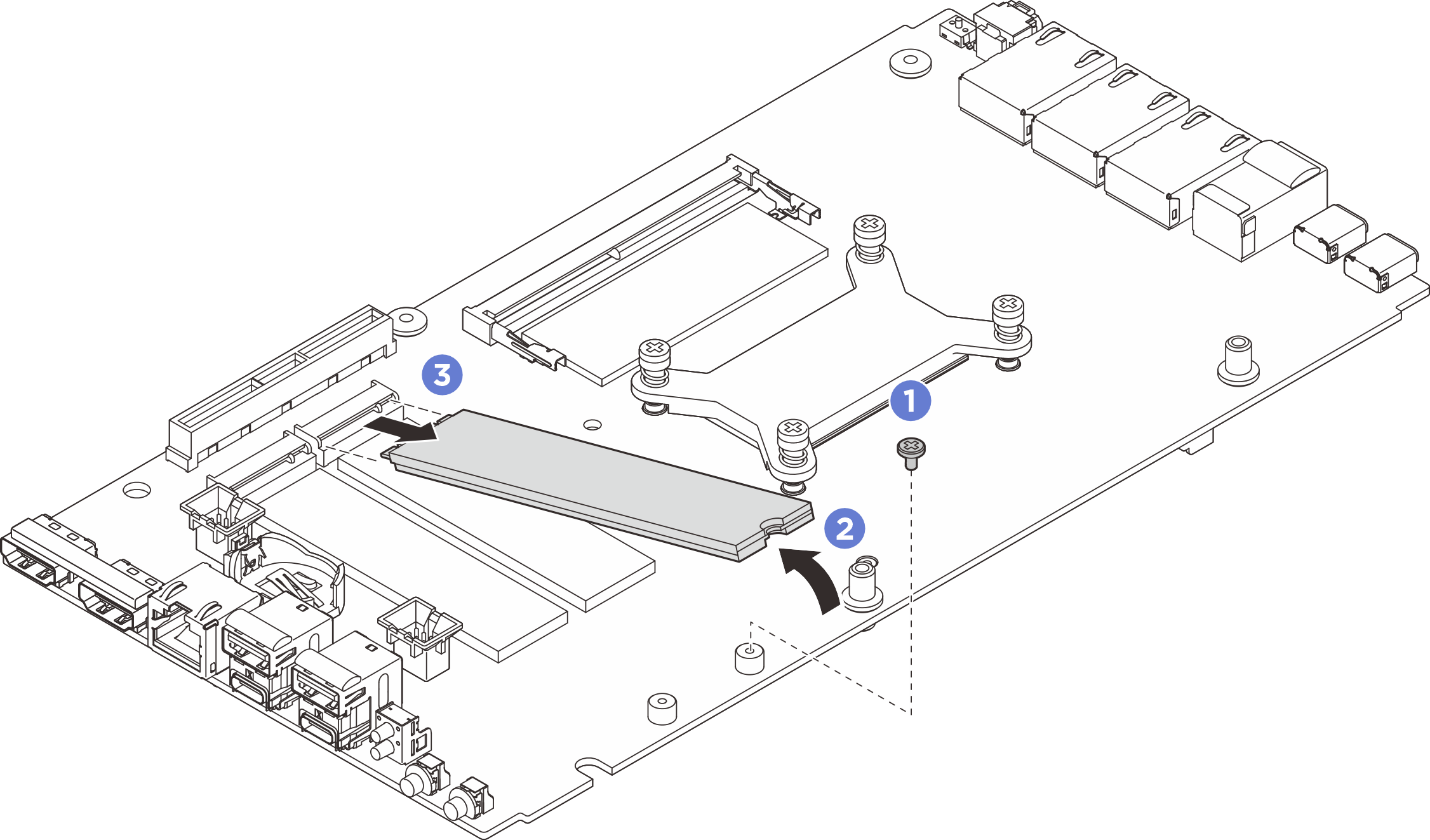

    圖 3. 卸下 M.2 硬碟（22110 尺寸外型）

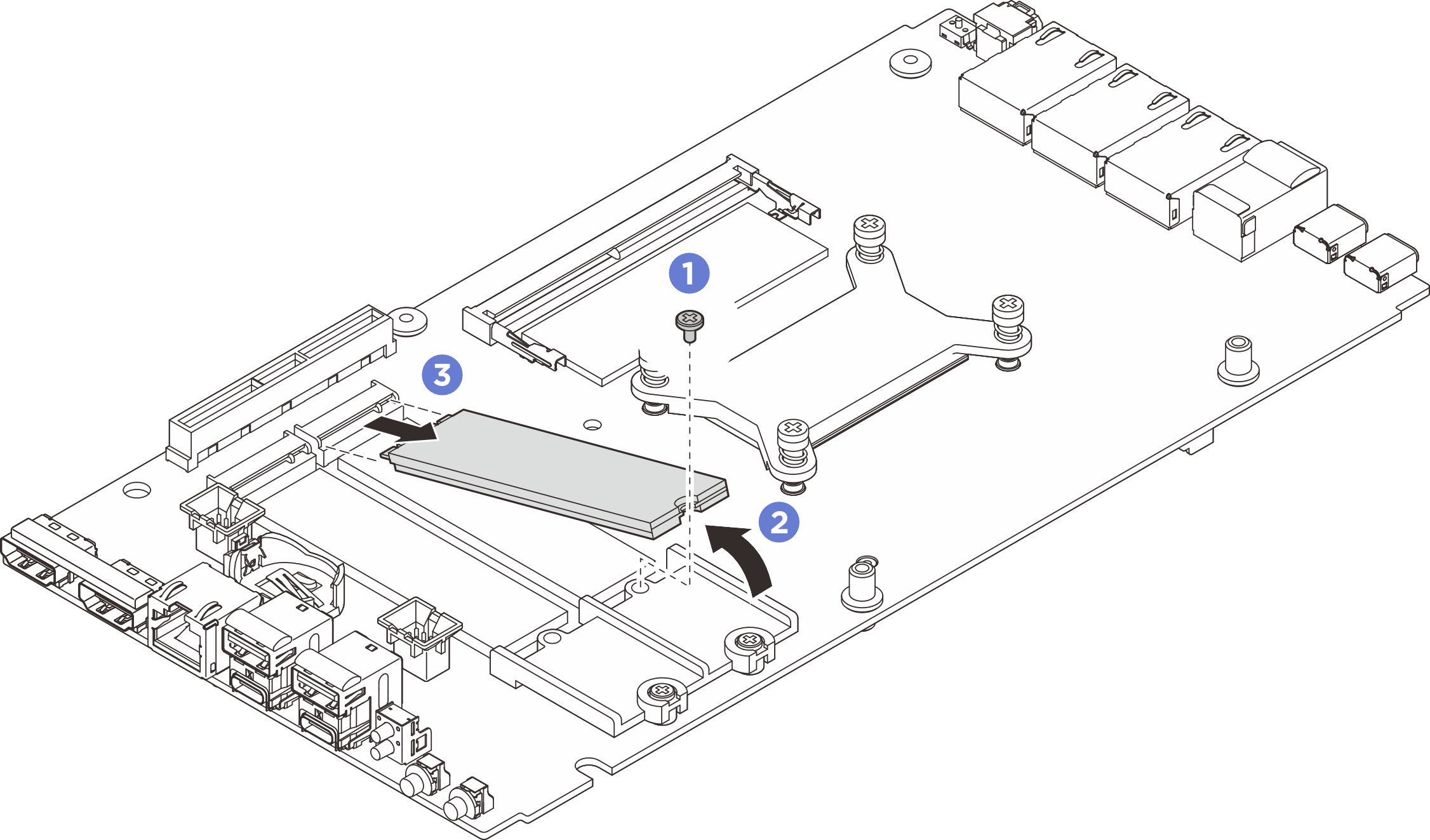

    圖 4. 卸下 M.2 硬碟（2280 尺寸外型）

在您完成之後

  1. 安裝替換裝置。請參閱安裝 M.2 硬碟。

  2. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
