M.2 드라이브 제거

이 섹션의 지침에 따라 시스템 보드에서 M.2 드라이브를 제거하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

필수 도구

구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.

• 열 패드 키트: 자세한 내용은 해당 교체 절차를 참조하십시오.
  • 시스템 보드 열 패드 키트: 슬롯에 설치된 M.2 드라이브에 따라 M.2 드라이브 열 패드가 다릅니다.
  • 윗면 덮개/밑면 덮개 열 패드 키트: 슬롯에 설치된 M.2 드라이브에 따라 M.2 드라이브 열 패드가 다릅니다.
    • 슬롯 1에 설치된 M.2 드라이브: 밑면 덮개 열 패드 키트
    • 슬롯 2 및 3에 설치된 M.2 드라이브: 윗면 덮개 열 패드 키트

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 노드가 엔클로저에 설치되었거나 마운트된 경우 엔클로저나 마운트에서 노드를 제거하십시오. 구성 설명서의 내용을 참조하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 데스크톱 마운트 팬 슈라우드를 제거합니다. 팬 슈라우드 제거의 내용을 참조하십시오.
   2. 해당하는 경우 확장 필러를 제거합니다. 확장 필러 제거의 내용을 참조하십시오.
   3. 해당하는 경우 확장 키트를 제거합니다. 확장 키트 제거의 내용을 참조하십시오.
   4. 제거할 M.2 드라이브의 위치를 확인하십시오.
      1. 슬롯 1에서 M.2 드라이브를 제거하려면 밑면 덮개를 제거하십시오. 밑면 덮개 제거의 내용을 참조하십시오.
      2. 슬롯 2 또는 슬롯 3에서 M.2 드라이브를 제거하려면 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.

      그림 1. M.2 드라이브 슬롯 번호 지정



      1 슬롯 1/M.2 드라이브 0	2 슬롯 2/M.2 드라이브 1
      3 슬롯 3/M.2 드라이브 2

2. 제거할 M.2 드라이브에 해당하는 섹션에 따라 진행하십시오.

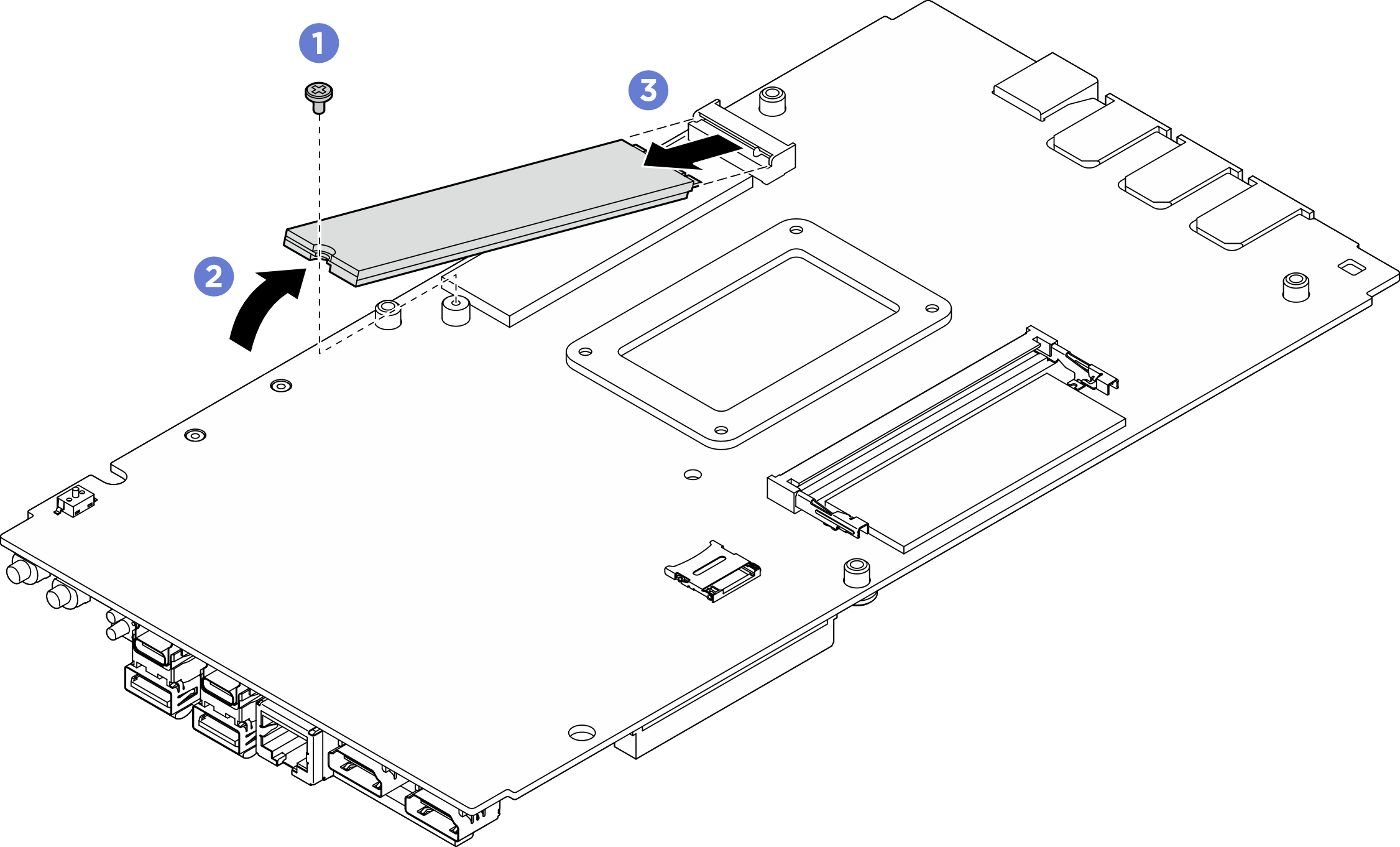

   • 슬롯 1에서 M.2 드라이브 제거

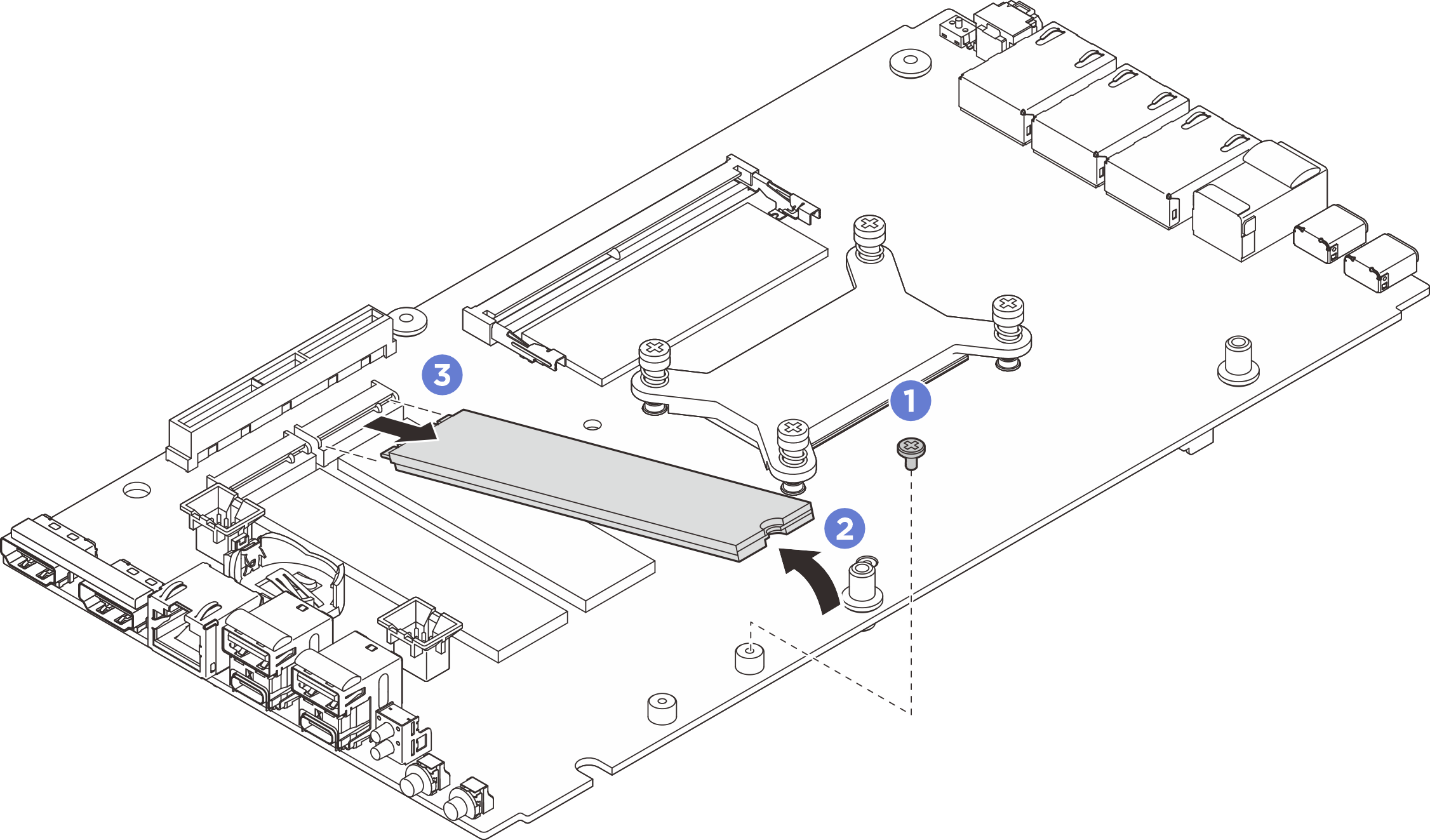

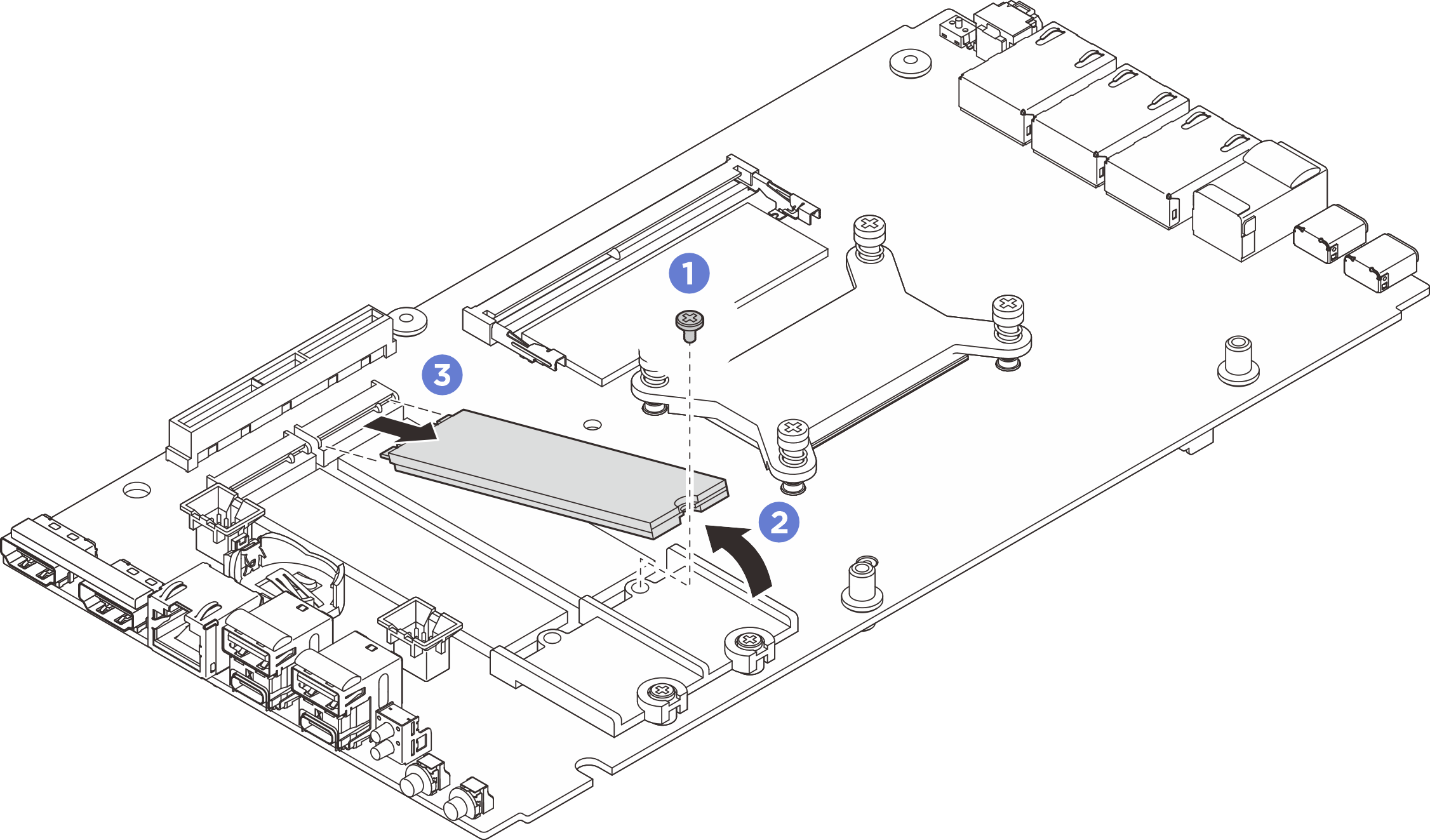

   • 슬롯 2 및 슬롯 3에서 M.2 드라이브 제거
