Retrait d’une unité M.2

Suivez les instructions de cette section pour retirer une unité M.2 de la carte mère.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Outils requis

Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant.
  • Kits de tampons thermiques : Pour plus d’informations, consultez les procédures de remplacement respectives.
    • Kits de tampons thermiques de la carte mère : Tampons thermiques d’unité M.2 en fonction des unités M.2 installées sur l’emplacement.
    • Kits de tampons thermiques du carter supérieur / carter inférieur : Tampons thermiques d’unité M.2 en fonction des unités M.2 installées sur l’emplacement.
      • Unité M.2 installée dans l’emplacement 1 : Kits de tampons thermiques du carter inférieur
      • Unité M.2 installée dans les emplacements 2 et 3 : Kits de tampons thermiques du carter supérieur
Avertissement

Procédure

  1. Préparez-vous à cette tâche.
    1. Retirez le capotage du ventilateur (montage sur bureau). Voir Retrait d’un capotage de ventilateur.
    2. Le cas échéant, retirez l’obturateur d’extension. Voir Retrait de l’obturateur d’extension.
    3. Le cas échéant, retirez le kit d’extension. Voir Retrait du kit d’extension.
    4. Repérez l’unité M.2 à retirer.
      1. Pour retirer l’unité M.2 de l’emplacement 1, retirez le carter inférieur. Voir Retrait du carter inférieur.
      2. Pour retirer l’unité M.2 de l’emplacement 2 ou 3, retirez le carter supérieur. Voir Retrait du carter supérieur.
      Figure 1. Numérotation des emplacements d’unités M.2

      1 Emplacement 1 / Unité M.2 02 Emplacement 2 / Unité M.2 1
      3 Emplacement 3 / Unité M.2 2
  2. Passez à la section correspondant à l’unité M.2 à retirer :

Retrait d’une unité M.2 de l’emplacement 1​

Retirez l’unité M.2.
  1. Desserrez la vis qui fixe l’unité M.2.
  2. Faites pivoter le côté arrière de l’unité M.2 hors de l’adaptateur M.2.
  3. Retirez l’unité M.2 de l’emplacement.

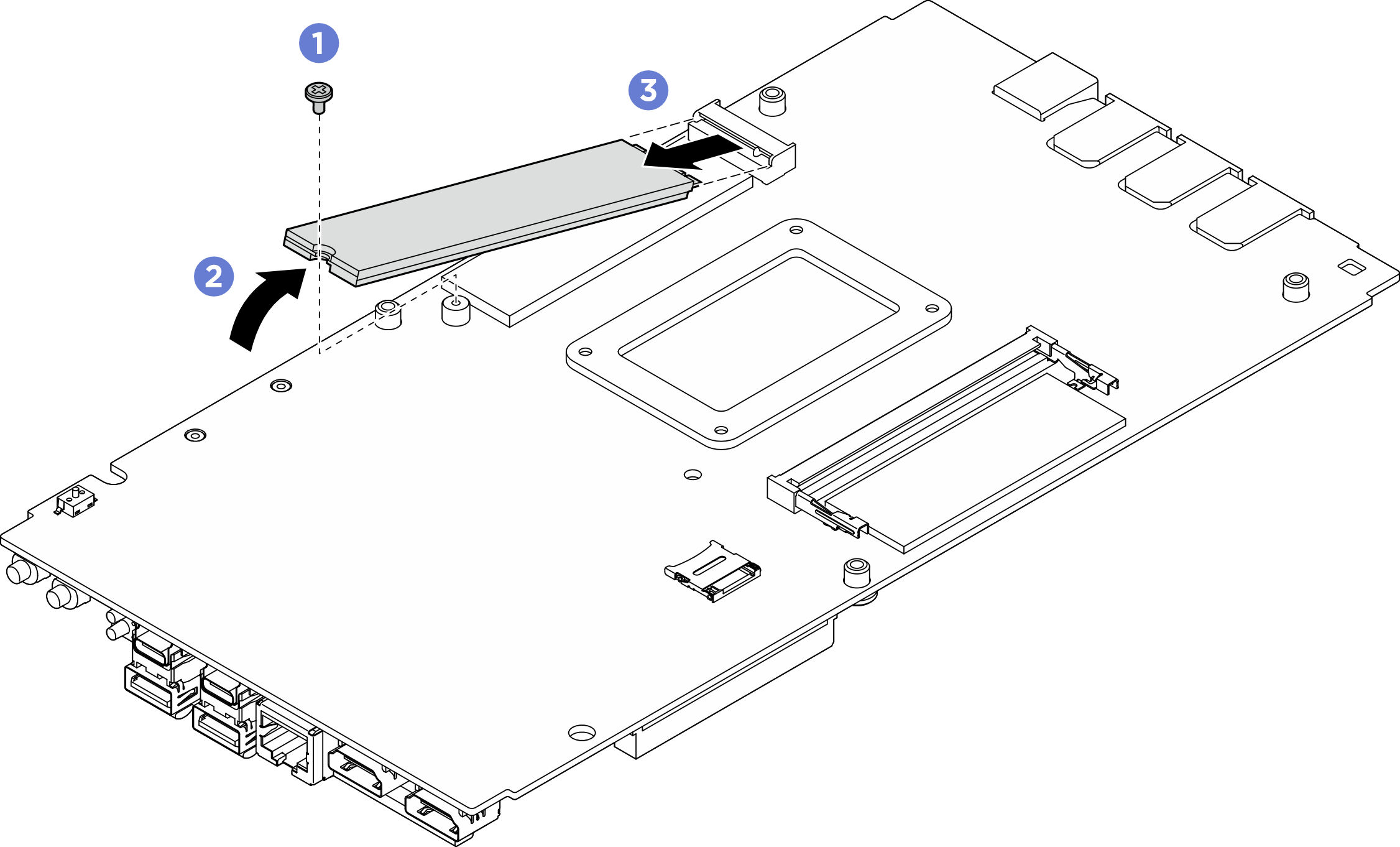

    Figure 2. Retrait de l’unité M.2

Après avoir terminé

  1. Installez une unité de remplacement. Voir Installation d’une unité M.2.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.

Retrait d’une unité M.2 de l’emplacement 2 ou 3​

Retirez l’unité M.2.
  1. Desserrez la vis qui fixe l’unité M.2.
  2. Faites pivoter le côté arrière de l’unité M.2 hors de l’adaptateur M.2.
  3. Retirez l’unité M.2 de l’emplacement.
    Remarque
    Si nécessaire, répétez cette procédure pour l’autre unité M.2 à retirer.

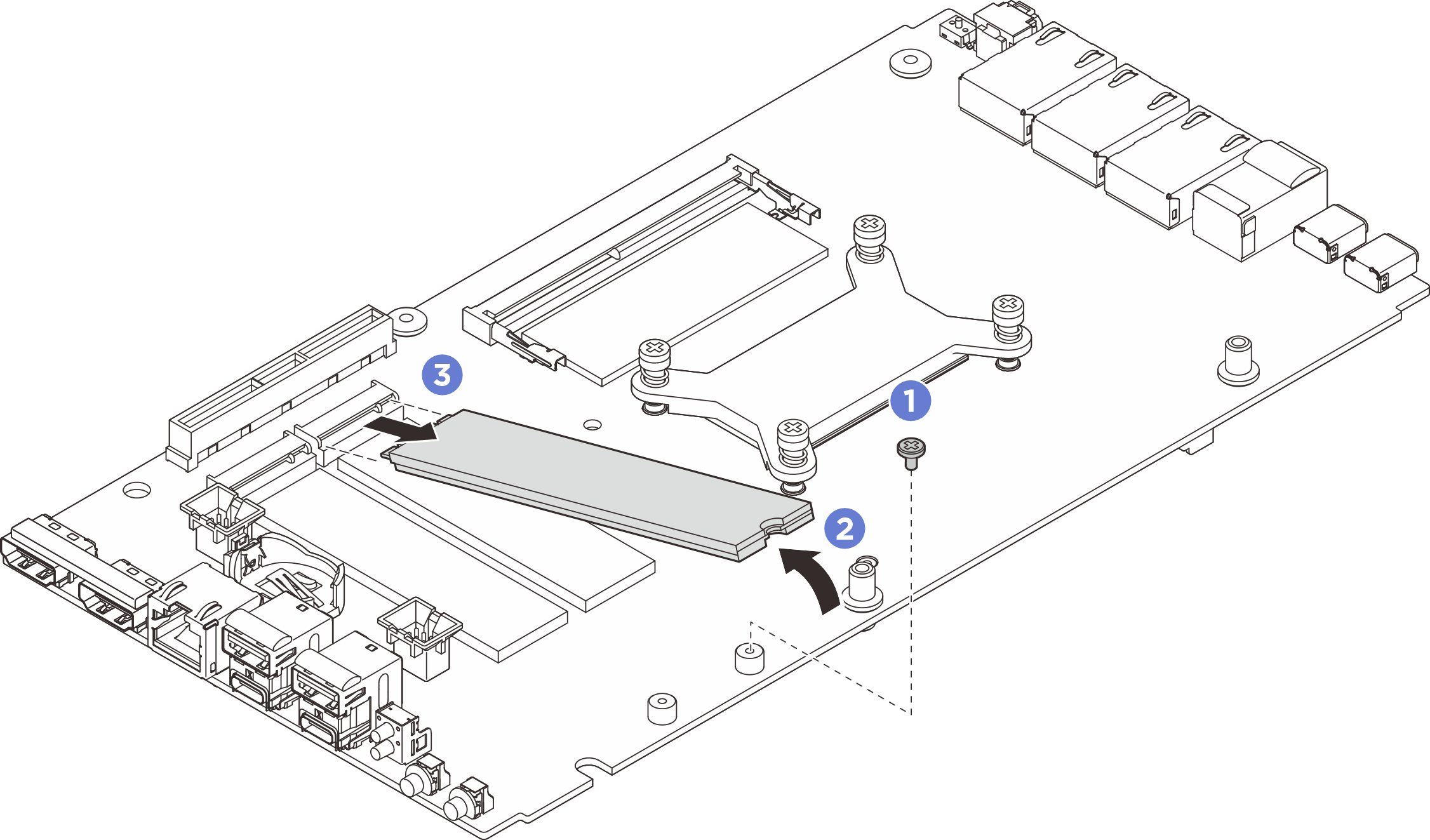

    Figure 3. Retrait de l’unité M.2 (format 22110)

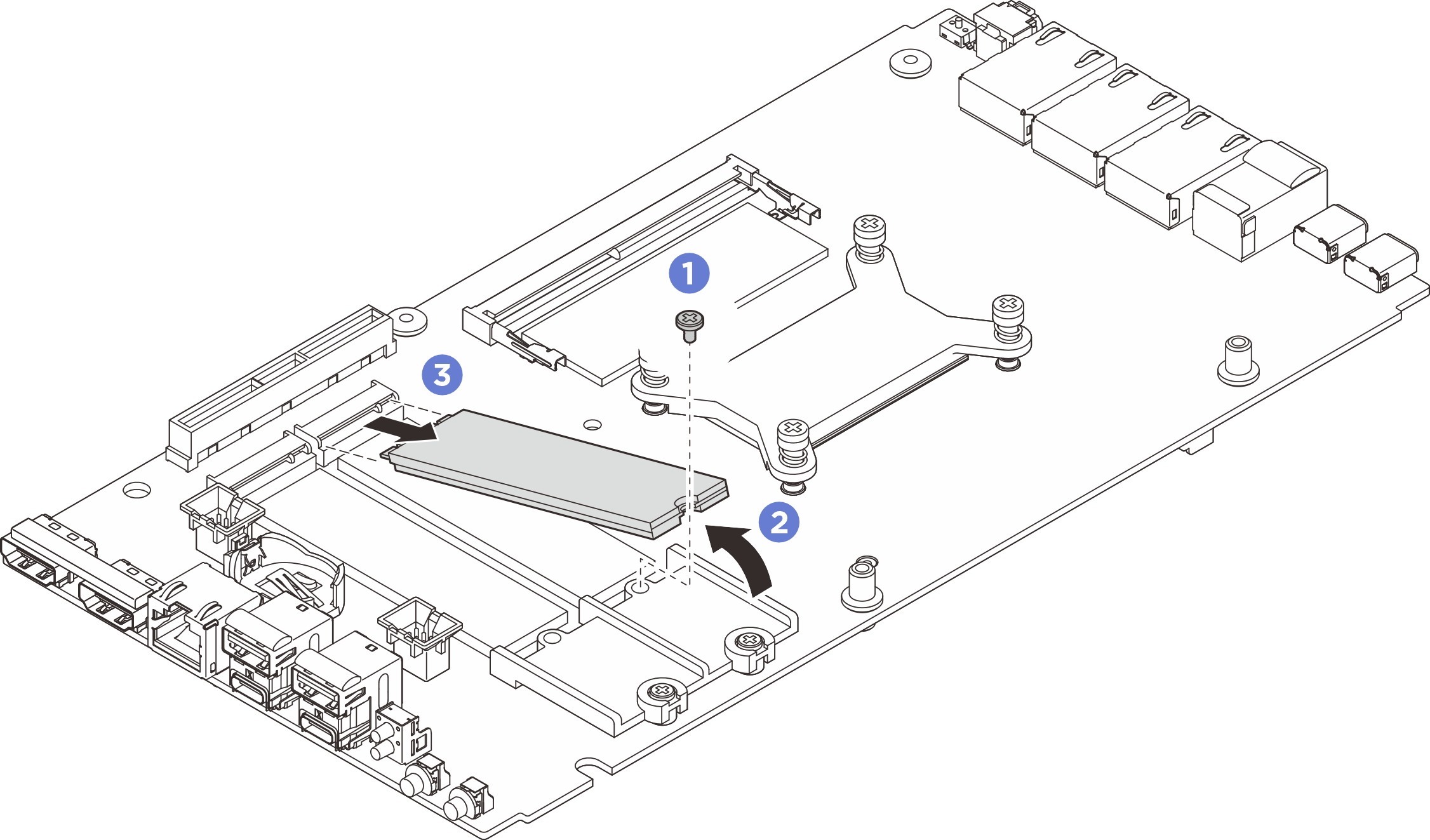

    Figure 4. Retrait de l’unité M.2 (format 2280)

Après avoir terminé

  1. Installez une unité de remplacement. Voir Installation d’une unité M.2.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
