Installation d’une unité M.2

Suivez les instructions de cette section pour installer une unité M.2 sur la carte mère.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Outils requis

Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant.

Kits de tampons thermiques : Pour plus d’informations, consultez les procédures de remplacement respectives.
- Kits de tampons thermiques de la carte mère : Tampons thermiques d’unité M.2 en fonction des unités M.2 installées sur l’emplacement.
- Kits de tampons thermiques du carter supérieur / carter inférieur : Tampons thermiques d’unité M.2 en fonction des unités M.2 installées sur l’emplacement.
  - Unité M.2 installée dans l’emplacement 1 : Kits de tampons thermiques du carter inférieur
  - Unité M.2 installée dans les emplacements 2 et 3 : Kits de tampons thermiques du carter supérieur

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage anti-statique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface antistatique.

Procédure

Préparez-vous à cette tâche.
1. Localisez l’emplacement où installer l’unité M.2.
  Avertissement
  Si une seule unité M.2 doit être installée sur la carte mère, elle doit être installée dans l’emplacement 0.

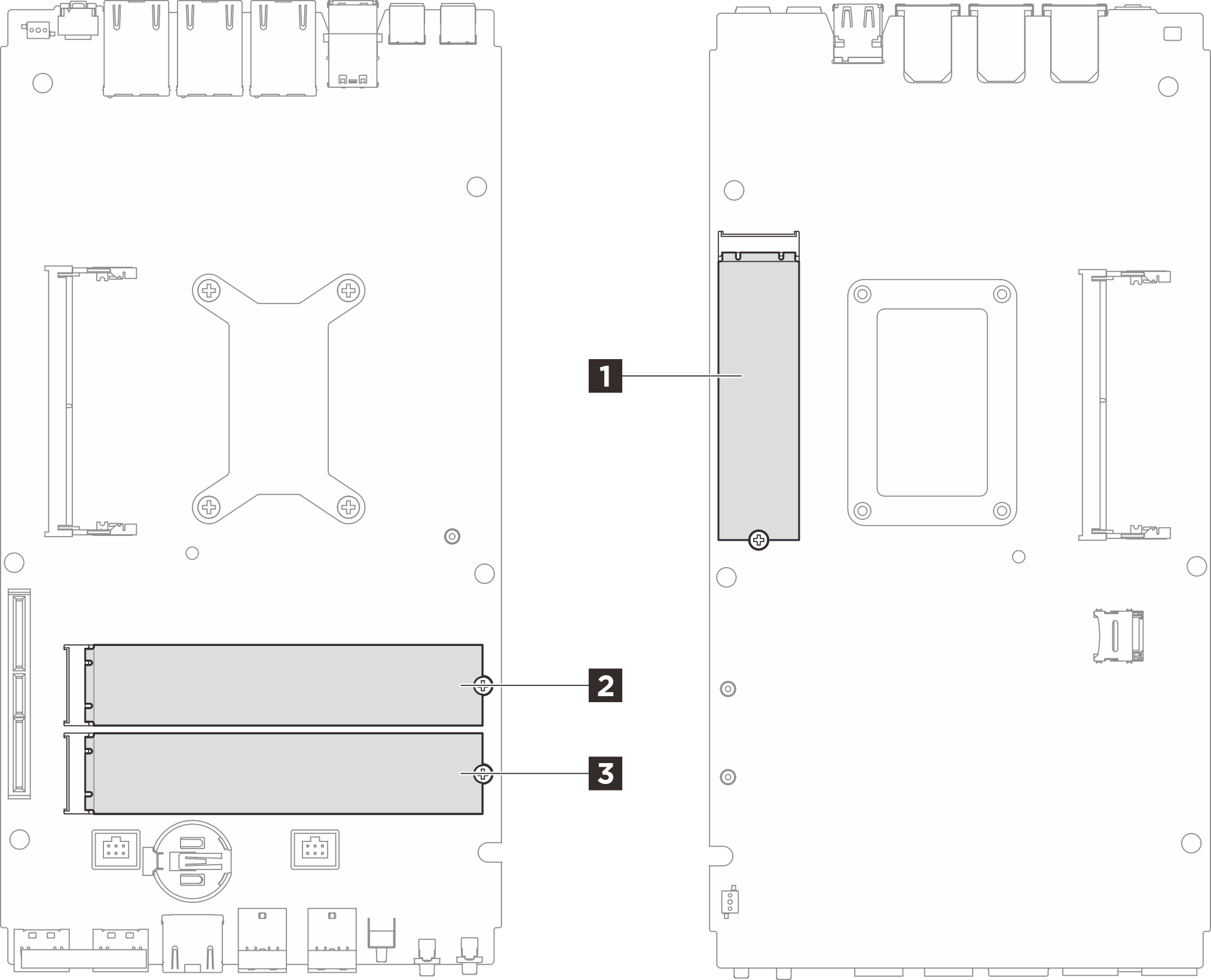

  Figure 1. Numérotation des emplacements d’unités M.2

  1 Emplacement 1 / Unité M.2 0 2 Emplacement 2 / Unité M.2 1
  3 Emplacement 3 / Unité M.2 2
Reportez-vous à la section correspondant à l’unité M.2 à installer :
- Installez l’unité M.2 dans l’emplacement 1
- Installez l’unité M.2 dans les emplacements 2 et 3

Installez l’unité M.2 dans l’emplacement 1

Procédure

Préparez-vous à cette tâche.
1. Remplacez le tampon thermique par un nouveau s’il se trouve dans l’une des conditions suivantes. Veillez à suivre les Conseils d’installation de tampon thermique.
  - Le tampon thermique est endommagé ou détaché.
  - Lorsque le composant remplacé est d’une marque ou d’un format différent et peut provoquer la déformation ou endommager le tampon thermique.

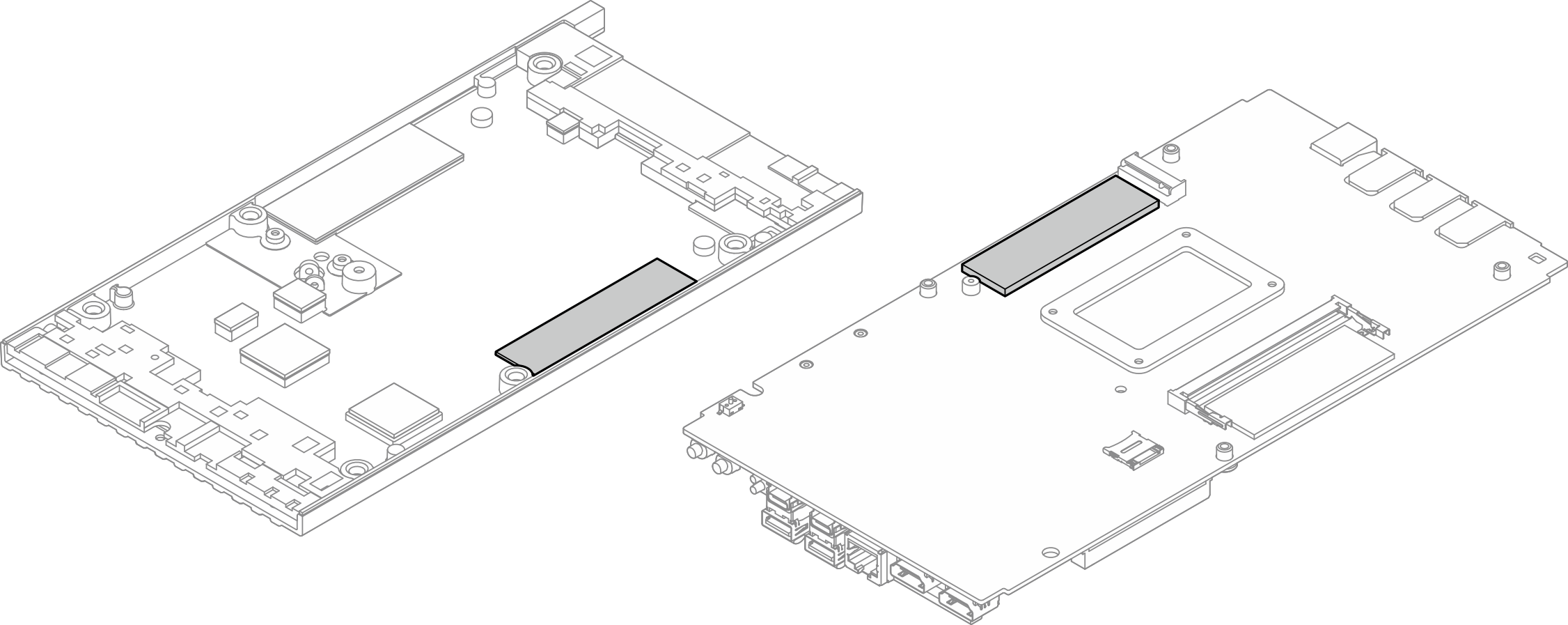

  Figure 2. Tampons thermiques de l’emplacement d’unité M.2 1 (côté carter inférieur et carte mère)
Installez l’unité M.2.
1. Inclinez l’unité M.2 à l’oblique et insérez-la dans l’emplacement M.2.
2. Abaissez le côté arrière de l’unité M.2 jusqu’à la carte mère.
3. Fixez l’unité M.2 à l’aide d’une vis.

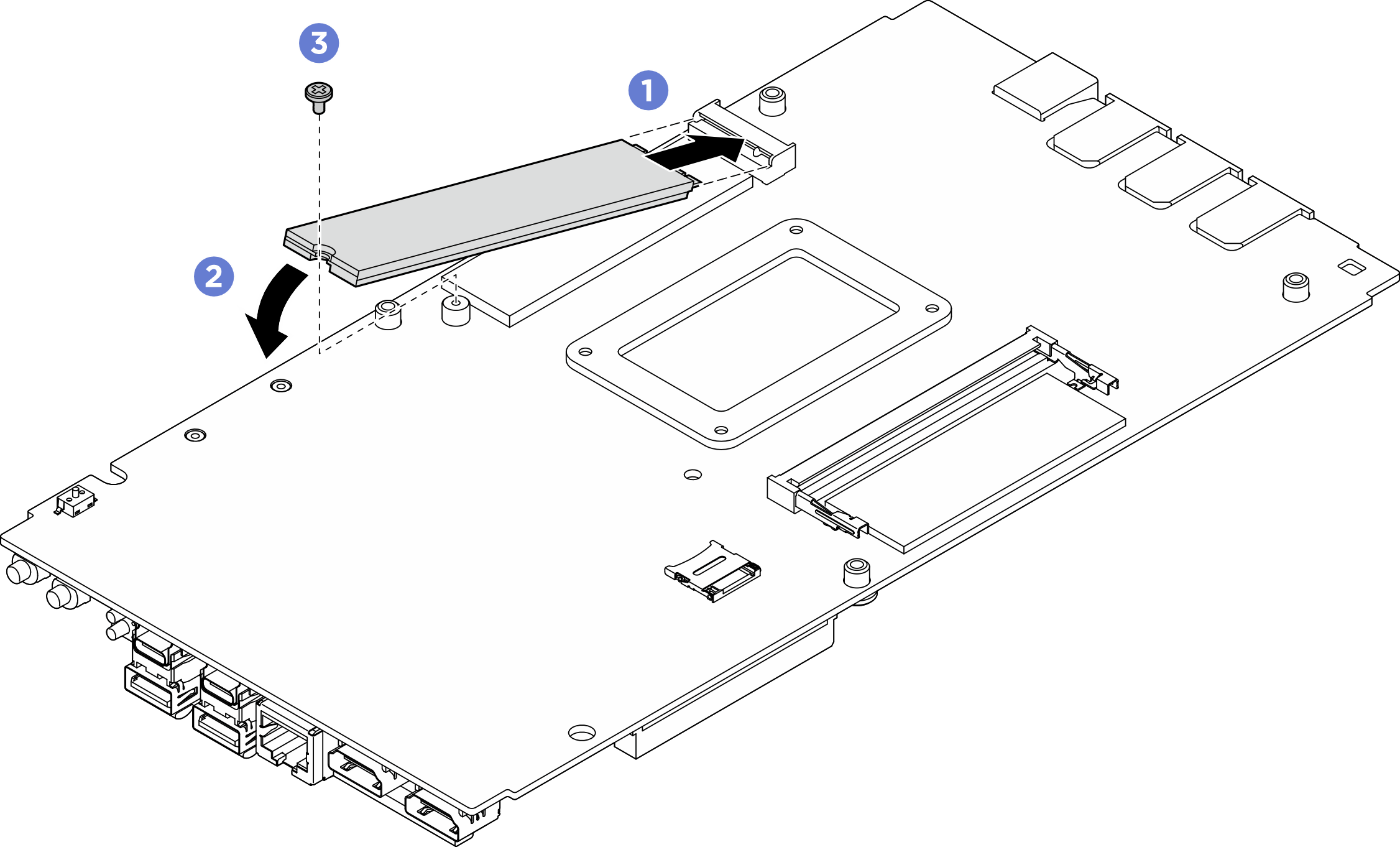

  Figure 3. Installation de l’unité M.2

Après avoir terminé

Installez le carter inférieur. Voir Installation du carter inférieur.
Le cas échéant, installez le kit d’extension. Voir Installation du kit d’extension.
Le cas échéant, installez l’obturateur d’extension. Voir Installation de l’obturateur d’extension.
Installez le capotage du ventilateur (montage sur bureau). Voir Installation d’un capotage de ventilateur (montage sur bureau).
Terminez de remplacer les composants. Voir Fin du remplacement des composants.

Installez l’unité M.2 dans les emplacements 2 et 3

Procédure

Préparez-vous à cette tâche.
1. Remplacez le tampon thermique par un nouveau s’il se trouve dans l’une des conditions suivantes. Veillez à suivre les Conseils d’installation de tampon thermique.
  - Le tampon thermique est endommagé ou détaché.
  - Lorsque le composant remplacé est d’une marque ou d’un format différent et peut provoquer la déformation ou endommager le tampon thermique.

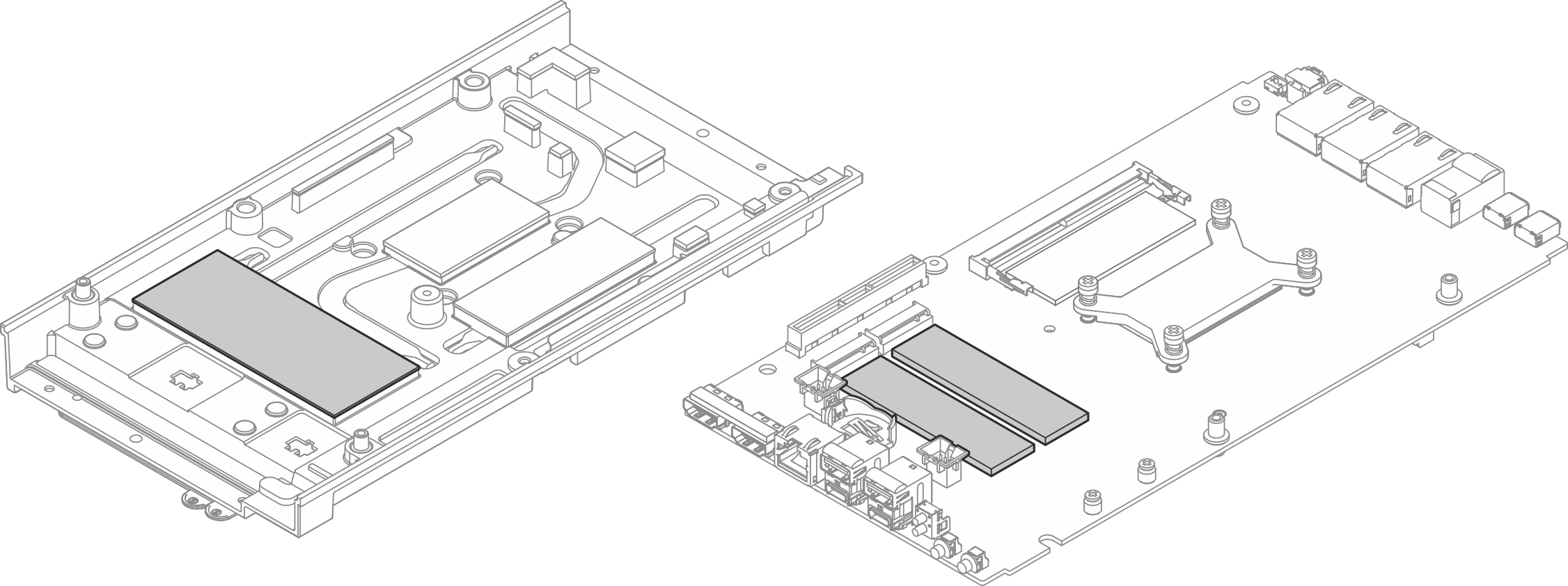

  Figure 4. Tampons thermiques des emplacements d’unité M.2 2 et 3 (côté carter supérieur et carte mère)
Le serveur prend en charge deux types d’unité M.2 dans les emplacements 2 et 3 : formats 22110 et 2280. Selon le format M.2, la procédure d’installation varie.
1. Installation d’unité M.2 de type 22110
2. Installation d’unité M.2 de type 2280
Suivez la procédure ci-dessous pour installer l’unité M.2 de type 22110.
1. Si le serveur a déjà été installé avec des unités M.2 (format 2280), retirez le support M.2 préinstallé.
  1. Retirez les deux vis qui fixent le support M.2.
  2. Soulevez le support M.2 de la carte mère.

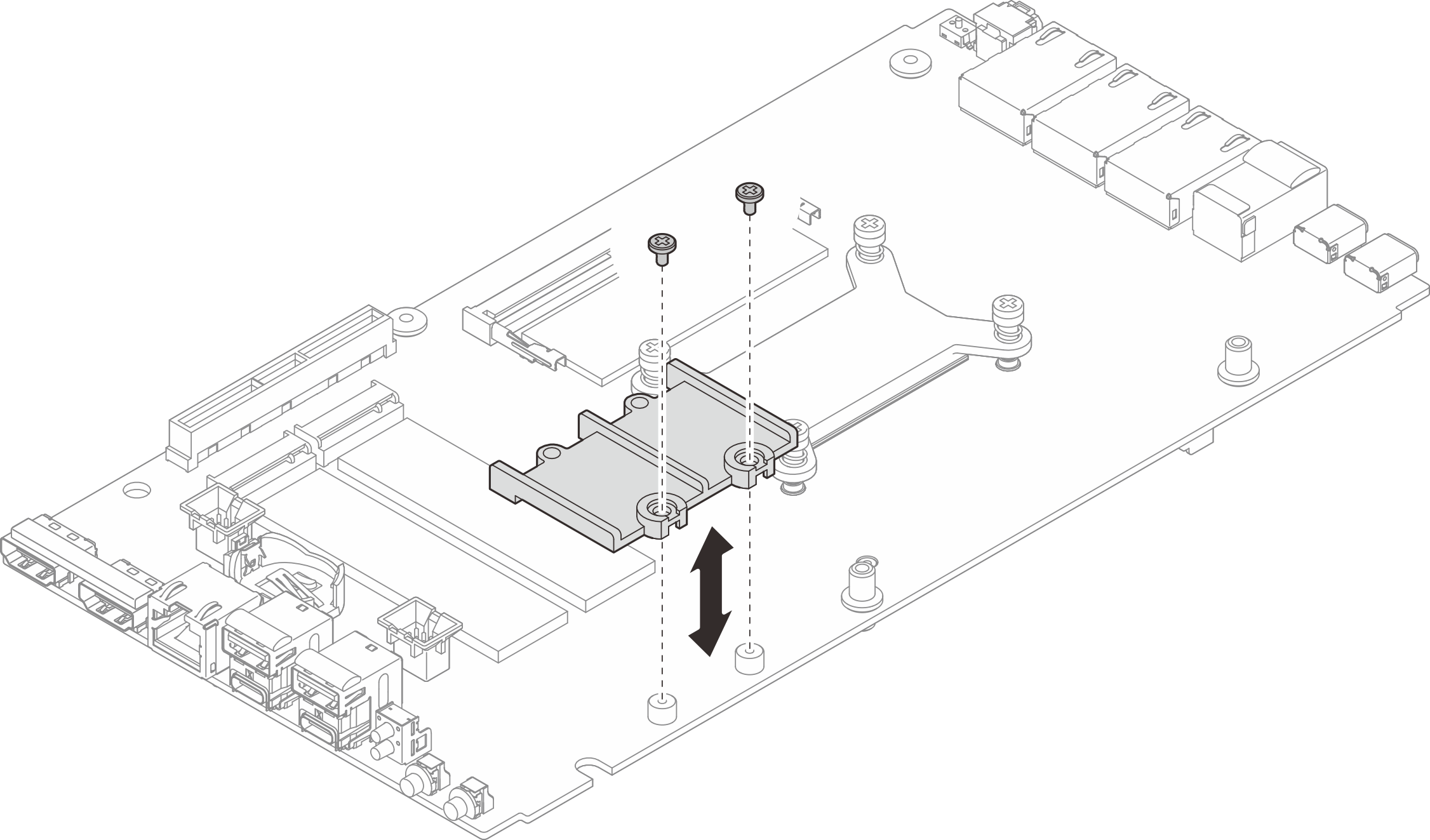

  Figure 5. Retrait du support M.2
2. Installez l’unité M.2.
  1. Installez l’unité M.2.
  2. Inclinez l’unité M.2 à l’oblique et insérez-la dans l’emplacement M.2.
  3. Abaissez le côté arrière de l’unité M.2 jusqu’à la carte mère.

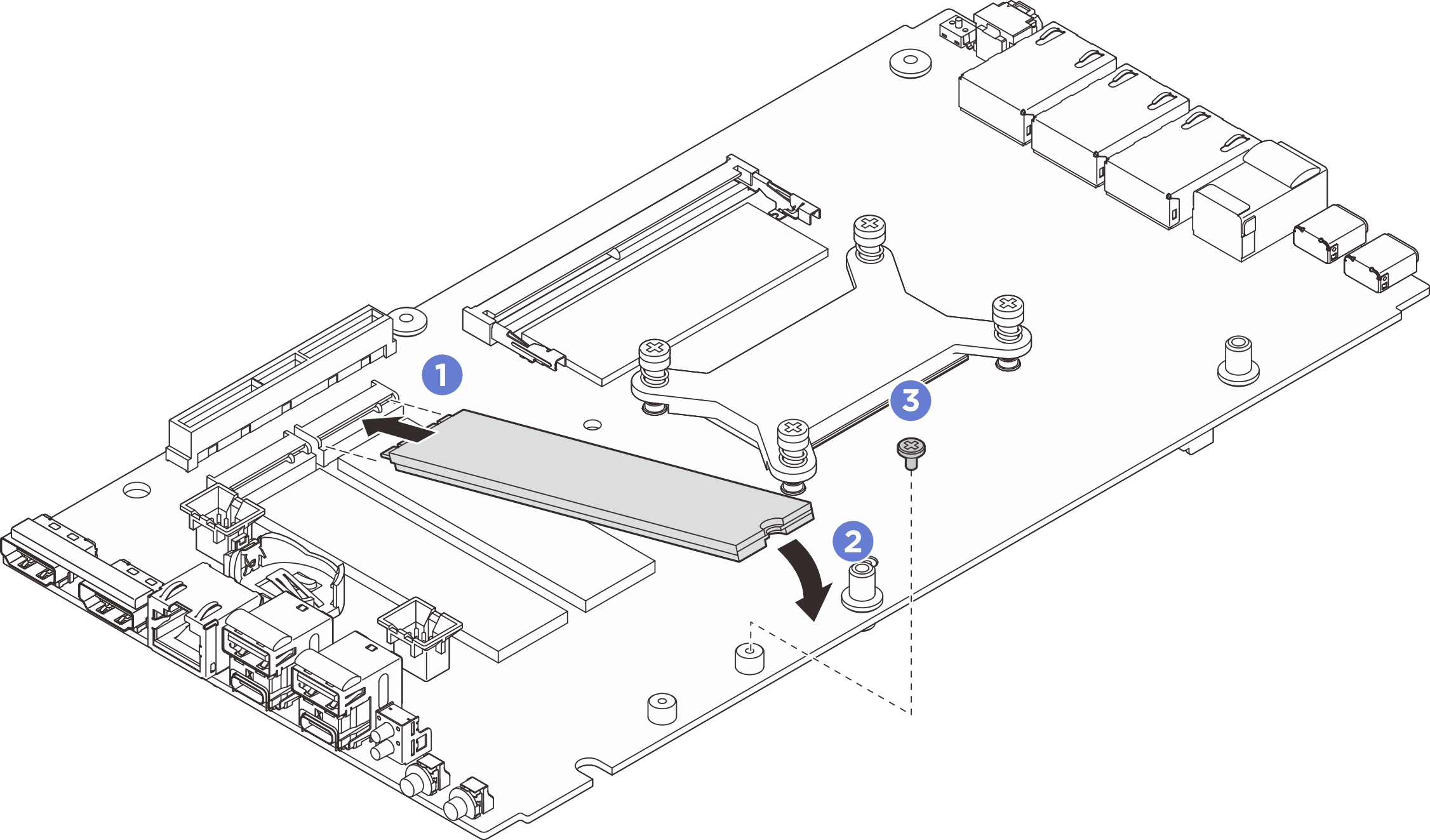

  Figure 6. Installation d’unité M.2 de type 22110
Suivez la procédure ci-dessous pour installer l’unité M.2 de type 2280.
1. Si le serveur a déjà été installé avec des unités M.2 (format 22110), installez d’abord le support M.2.
  1. Alignez le support M.2 sur les broches de guidage, puis placez le support M.2 sur la carte mère.
  2. Fixez le support M.2 à l’aide de deux vis.
  Figure 7. Installation du support M.2
2. Installez l’unité M.2.
  1. Installez l’unité M.2.
  2. Inclinez l’unité M.2 à l’oblique et insérez-la dans l’emplacement M.2.
  3. Abaissez le côté arrière de l’unité M.2 jusqu’à la carte mère.

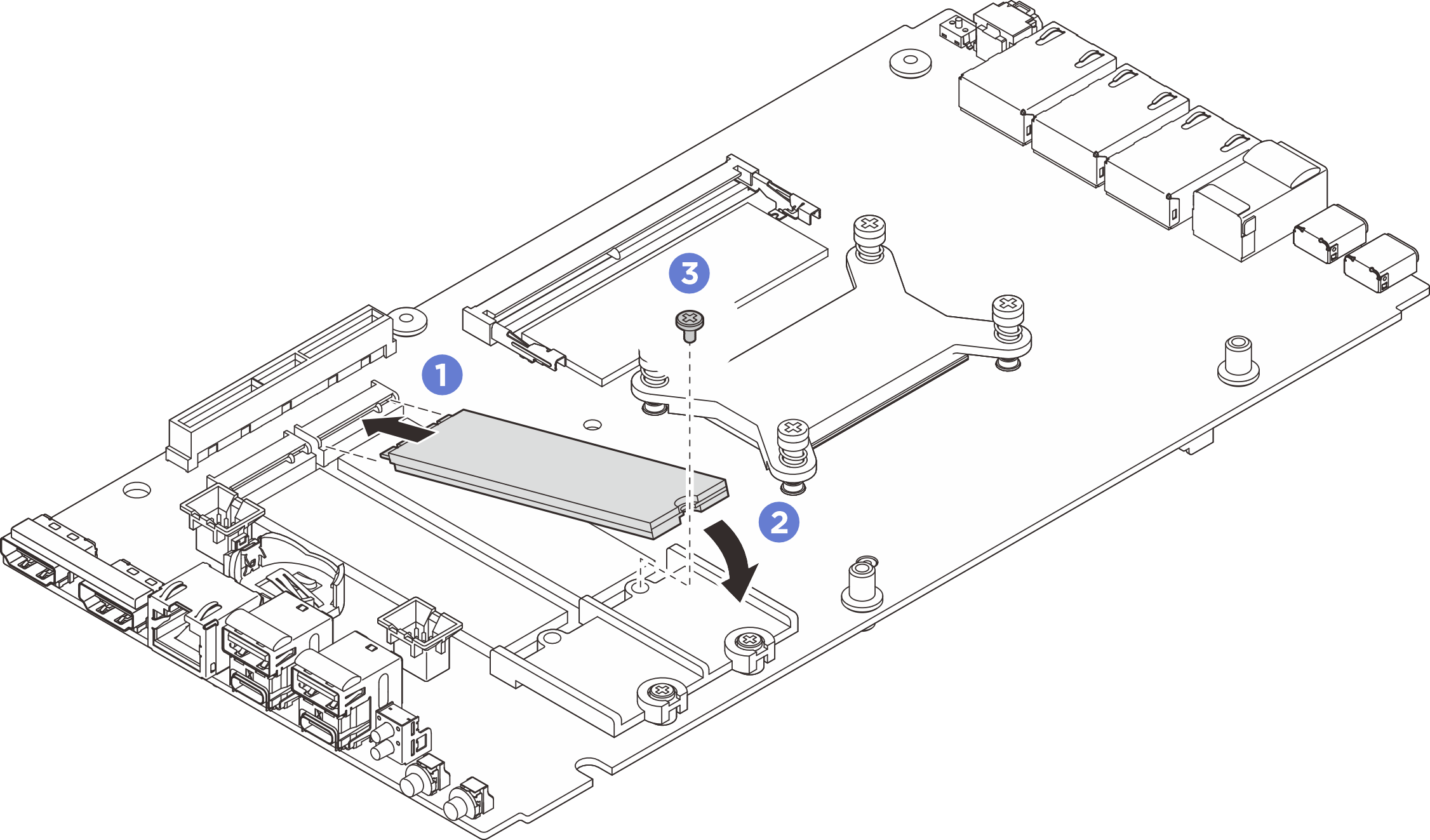

  Figure 8. Installation de l’unité M.2 de type 2280
