M.2-Laufwerk installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein M.2-Laufwerk auf der Systemplatine zu installieren.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Erforderliche Werkzeuge

Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen.
  • Wärmepad-Sätze: Weitere Informationen finden Sie in den entsprechenden Austauschverfahren.
    • Wärmepad-Sätze für Systemplatine: Wärmepads für M.2-Laufwerke entsprechend den im Steckplatz installierten M.2-Laufwerken.
    • Wärmepad-Sätze für obere/untere Abdeckung: Wärmepads für M.2-Laufwerke entsprechend den im Steckplatz installierten M.2-Laufwerken.
      • M.2-Laufwerk in Steckplatz 1 installiert: Wärmepad-Sätze für untere Abdeckung
      • M.2-Laufwerk in Steckplatz 2 und 3 installiert: Wärmepad-Sätze für obere Abdeckung
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Suchen Sie den Steckplatz, in dem das M.2-Laufwerk installiert werden soll.
      Achtung
      Wenn nur ein M.2-Laufwerk auf der Systemplatine installiert werden soll, sollte das M.2-Laufwerk in Steckplatz 0 installiert werden.

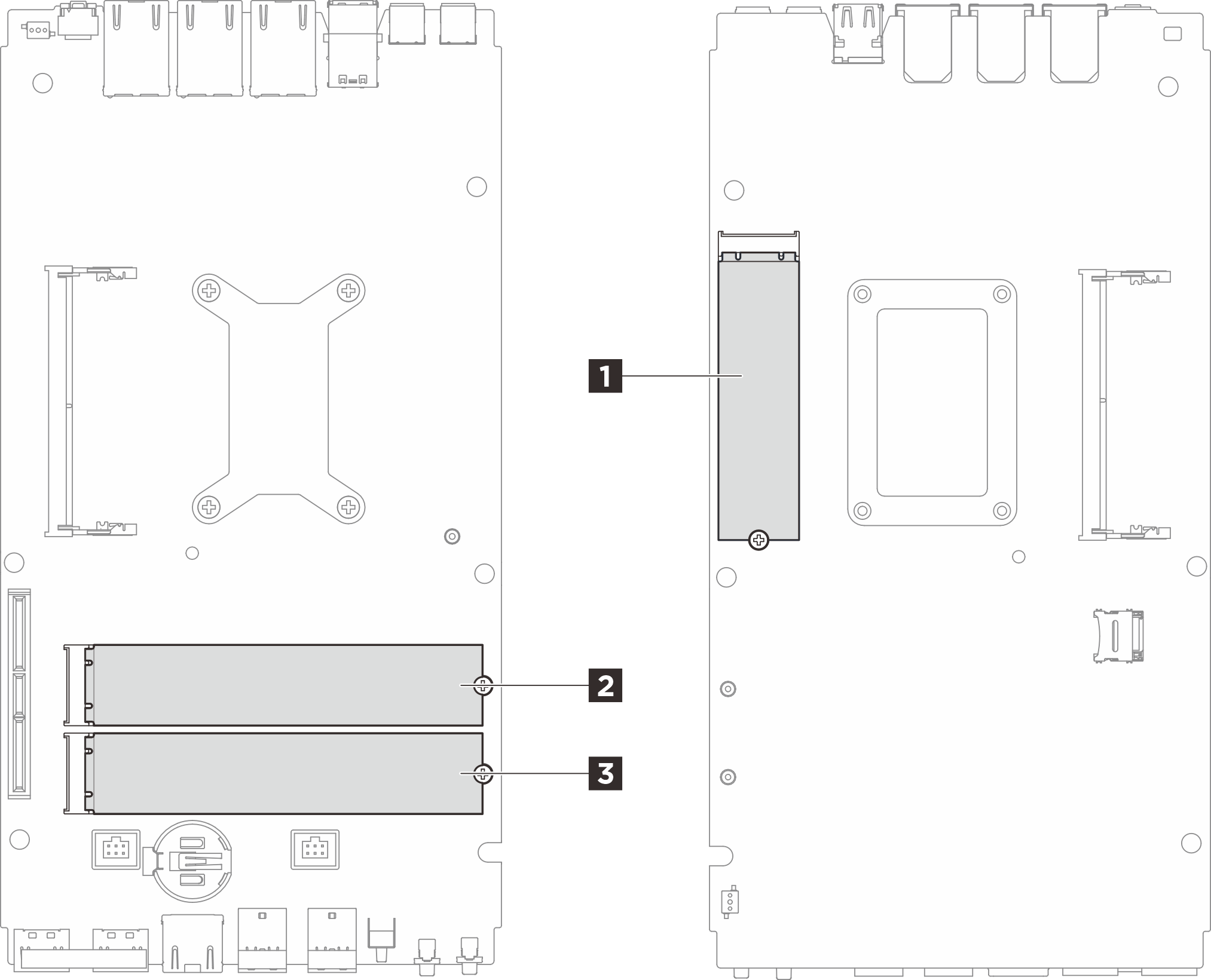

      Abbildung 1. Steckplatznummerierung von M.2-Laufwerk

      1 Steckplatz 1/M.2-Laufwerk 02 Steckplatz 2/M.2-Laufwerk 1
      3 Steckplatz 3/M.2-Laufwerk 2
  2. Fahren Sie mit dem Abschnitt fort, der dem zu installierenden M.2-Laufwerk entspricht:

M.2-Laufwerk in Steckplatz 1 installieren​

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Tauschen Sie das Wärmepad durch ein neues aus, wenn es einen der folgenden Zustände aufweist: Stellen Sie sicher, dass Sie den Anweisungen unter Installationsrichtlinien für Wärmepads folgen.
      • Das Wärmepad ist beschädigt oder hat sich abgelöst.
      • Wenn die ausgetauschte Komponente von einer anderen Marke ist oder andere Abmessungen hat, kann dies eine Verformung oder Beschädigung des Wärmepads verursachen.

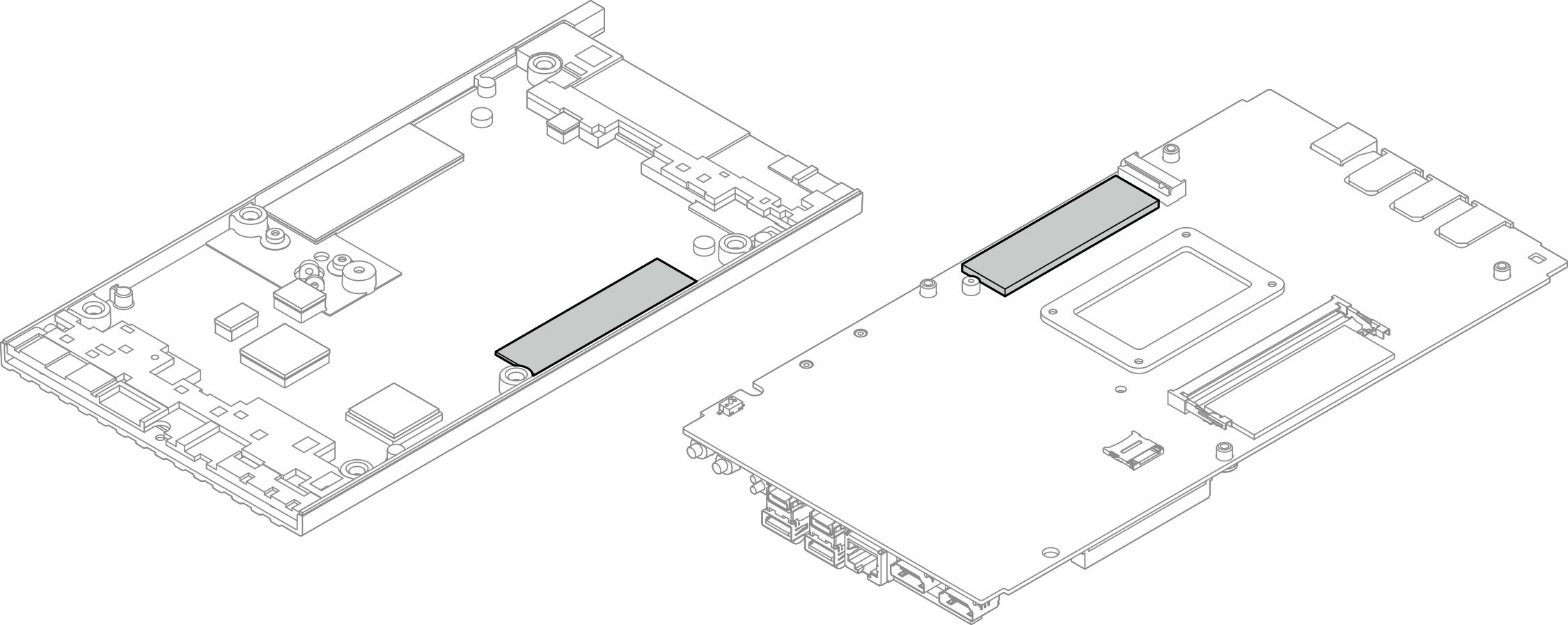

      Abbildung 2. Wärmepads für M.2-Laufwerksteckplatz 1 (untere Abdeckung und Seite der Systemplatine)

  2. Installieren Sie das M.2-Laufwerk.
    1. Halten Sie das M.2-Laufwerk schräg und setzen Sie es in den M.2-Steckplatz ein.
    2. Senken Sie die Rückseite des M.2-Laufwerks auf die Systemplatine ab.
    3. Sichern Sie das M.2-Laufwerk mit einer Schraube.
      Abbildung 3. M.2-Laufwerk installieren

Nach dieser Aufgabe

  1. Installieren Sie die untere Abdeckung. Siehe Untere Abdeckung installieren.
  2. Falls zutreffend, installieren Sie den Erweiterungssatz. Siehe Erweiterungssatz installieren.
  3. Falls zutreffend, installieren Sie Abdeckblende der Erweiterung. Siehe Abdeckblende der Erweiterung installieren.
  4. Installieren Sie die Lüfterabdeckung für den Tischbetrieb. Siehe Lüfterabdeckung für den Tischbetrieb installieren.
  5. Schließen Sie den Austausch der Komponenten ab. Siehe Austausch von Komponenten abschließen.

M.2-Laufwerk in Steckplatz 2 und 3 installieren​

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Tauschen Sie das Wärmepad durch ein neues aus, wenn es einen der folgenden Zustände aufweist: Stellen Sie sicher, dass Sie den Anweisungen unter Installationsrichtlinien für Wärmepads folgen.
      • Das Wärmepad ist beschädigt oder hat sich abgelöst.
      • Wenn die ausgetauschte Komponente von einer anderen Marke ist oder andere Abmessungen hat, kann dies eine Verformung oder Beschädigung des Wärmepads verursachen.

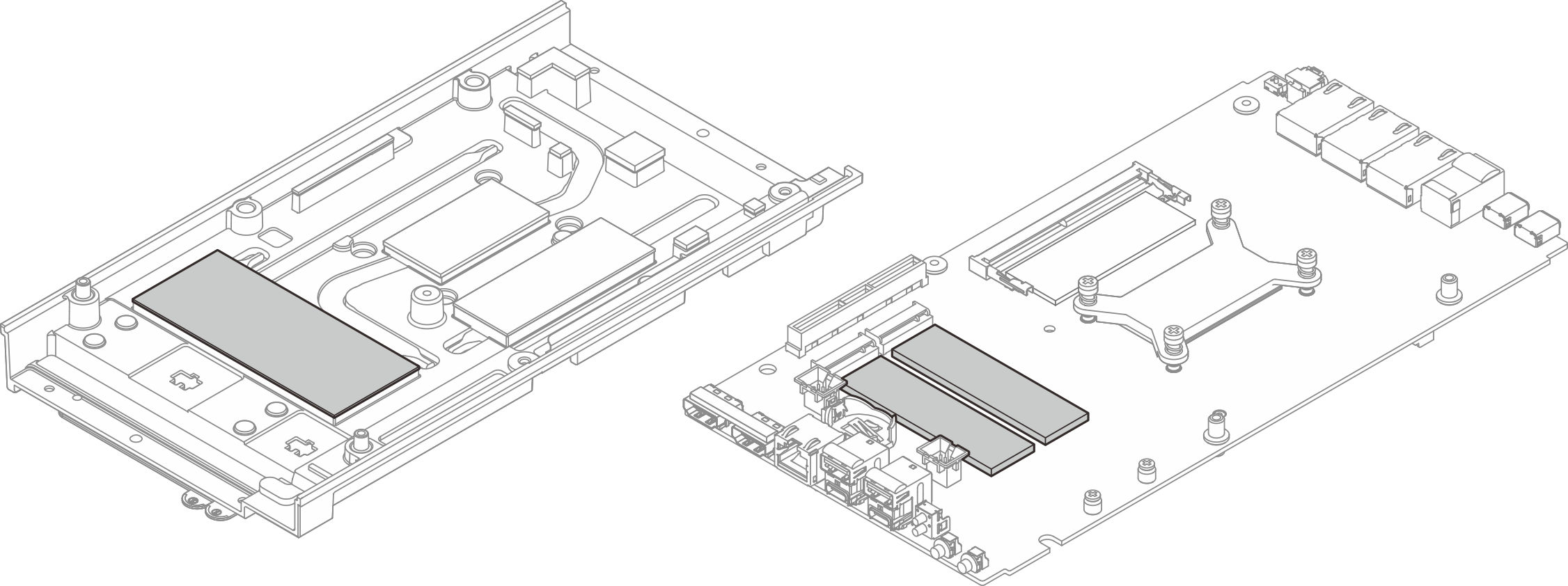

      Abbildung 4. Wärmepads für M.2-Laufwerksteckplatz 2 und 3 (obere Abdeckung und Seite der Systemplatine)

  2. Der Server unterstützt zwei Typen von M.2-Laufwerken in Steckplatz 2 und 3: Formfaktor 22110 und 2280. Je nach M.2-Formfaktor variiert das Installationsverfahren.
    1. M.2-Laufwerk vom Typ 22110 installieren
    2. M.2-Laufwerk vom Typ 2280 installieren
  3. Gehen Sie wie folgt vor, um den M.2-Laufwerktyp 22110 zu installieren.
    1. Wenn im Server zuvor M.2-Laufwerke (Formfaktor 2280) installiert waren, entfernen Sie die vorinstallierte M.2-Halterung.
      1. Entfernen Sie die zwei Schrauben, mit denen die M.2-Halterung befestigt ist.
      2. Heben Sie die M.2-Halterung von der Systemplatine ab.
      Abbildung 5. Entfernen der M.2-Halterung

    2. Installieren Sie das M.2-Laufwerk.
      1. Installieren Sie das M.2-Laufwerk.
      2. Halten Sie das M.2-Laufwerk schräg und setzen Sie es in den M.2-Steckplatz ein.
      3. Senken Sie die Rückseite des M.2-Laufwerks auf die Systemplatine ab.
      Abbildung 6. Installieren des M.2-Laufwerktyps 22110

  4. Gehen Sie wie folgt vor, um den M.2-Laufwerktyp 2280 zu installieren.
    1. Wenn im Server zuvor M.2-Laufwerke (Formfaktor 22110) installiert waren, installieren Sie zuerst die M.2-Halterung.
      1. Richten Sie die M.2-Halterung an den Führungsstiften aus. Platzieren Sie dann die M.2-Halterung auf der Systemplatine.
      2. Befestigen Sie die M.2-Halterung mit zwei Schrauben.

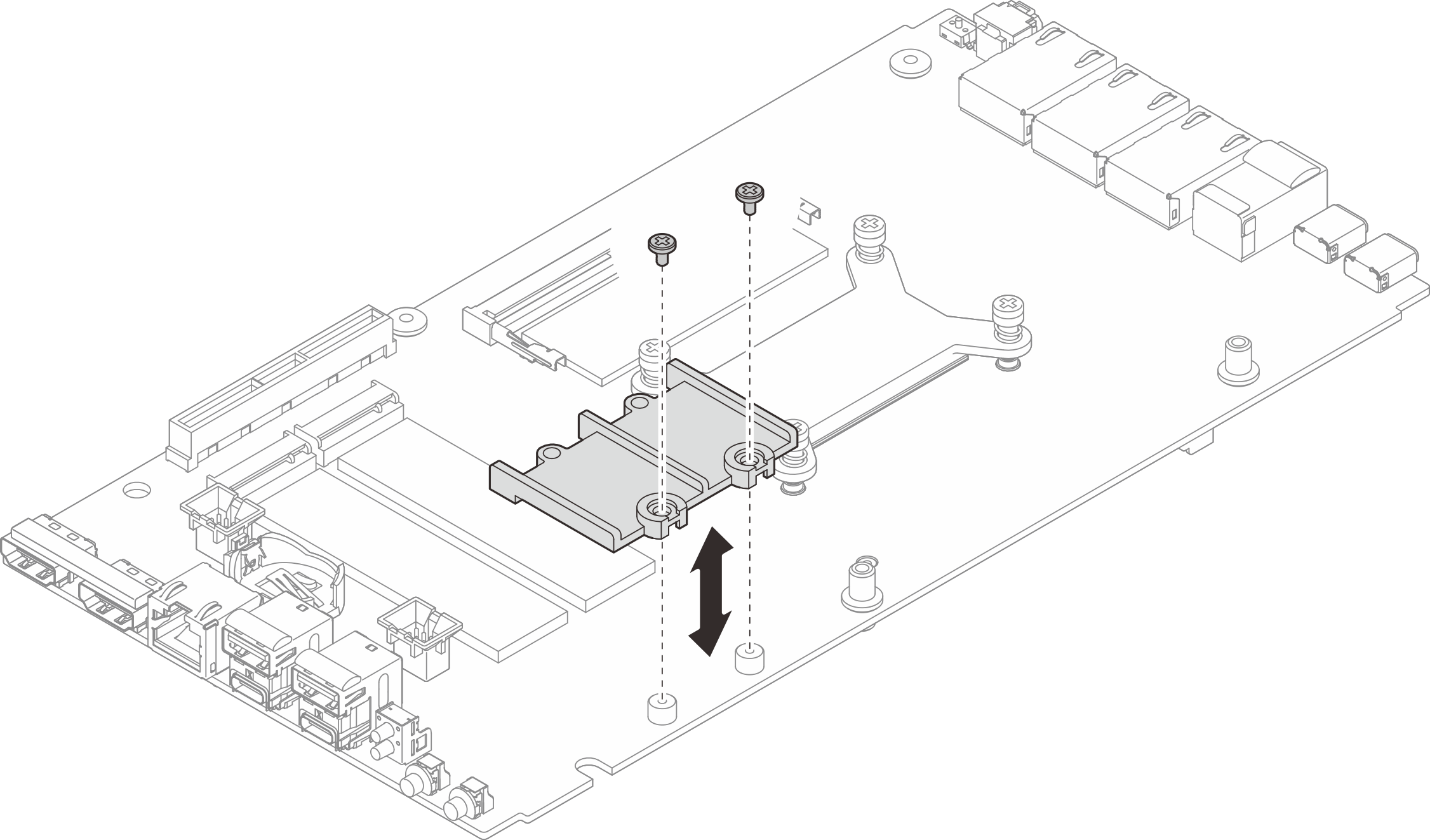

      Abbildung 7. Installieren der M.2-Halterung

    2. Installieren Sie das M.2-Laufwerk.
      1. Installieren Sie das M.2-Laufwerk.
      2. Halten Sie das M.2-Laufwerk schräg und setzen Sie es in den M.2-Steckplatz ein.
      3. Senken Sie die Rückseite des M.2-Laufwerks auf die Systemplatine ab.
      Abbildung 8. Installieren des M.2-Laufwerktyps 2280

Nach dieser Aufgabe

  1. Installieren Sie die obere Abdeckung. Siehe Obere Abdeckung installieren.
  2. Falls zutreffend, installieren Sie den Erweiterungssatz. Siehe Erweiterungssatz installieren.
  3. Falls zutreffend, installieren Sie Abdeckblende der Erweiterung. Siehe Abdeckblende der Erweiterung installieren.
  4. Installieren Sie die Lüfterabdeckung für den Tischbetrieb. Siehe Lüfterabdeckung für den Tischbetrieb installieren.
  5. Schließen Sie den Austausch der Komponenten ab. Siehe Austausch von Komponenten abschließen.
