Installazione di un'unità M.2

Seguire le istruzioni riportate in questa sezione per installare un'unità M.2 sulla scheda di sistema.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Strumenti necessari

Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente.
  • Kit pad termici: Per ulteriori informazioni, vedere le rispettive procedure di sostituzione.
    • Kit pad termici della scheda di sistema: pad termici dell'unità M.2 secondo le unità M.2 installate sullo slot.
    • Kit pad termici del coperchio superiore/coperchio inferiore: pad termici dell'unità M.2 secondo le unità M.2 installate sullo slot.
      • Unità M.2 installata nello slot 1: kit pad termici del coperchio inferiore
      • Unità M.2 installata negli slot 2 e 3: kit pad termici del coperchio superiore
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuovere il componente dall'involucro e posizionarlo su una superficie antistatica.

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Individuare lo slot per installare l'unità M.2.
      Attenzione
      Se è necessario installare una sola unità M.2 nella scheda di sistema, installarla nello slot 0.

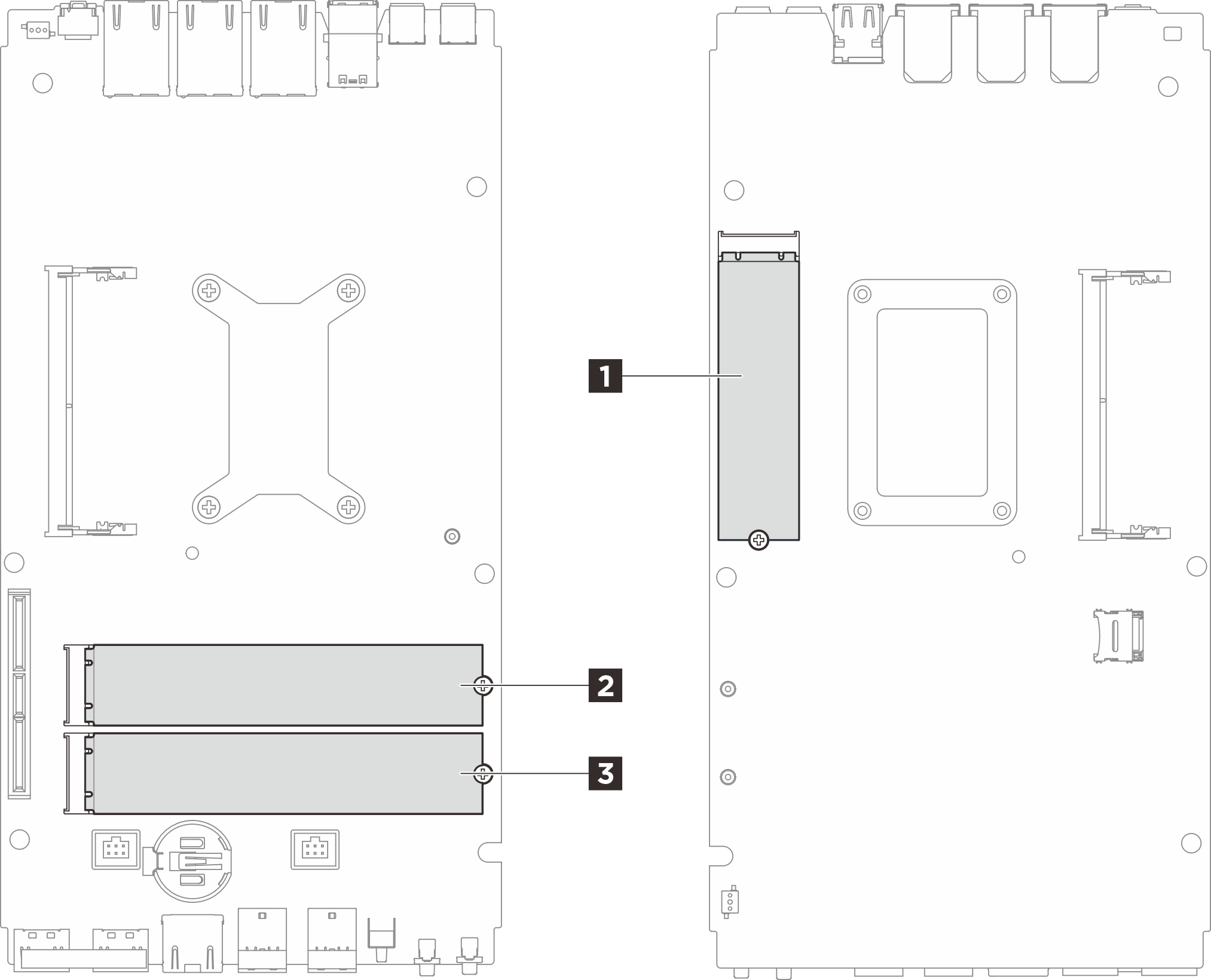

      Figura 1. Numerazione degli slot dell'unità M.2

      1 Slot 1/unità M.2 02 Slot 2/unità M.2 1
      3 Slot 3/unità M.2 2
  2. Passare alla sezione corrispondente all'unità M.2 da installare:

Installare l'unità M.2 nello slot 1​

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Sostituire il pad termico con uno nuovo se si trova in una delle seguenti condizioni. Assicurarsi di seguire Linee guida per l'installazione del pad termico.
      • Il pad termico è danneggiato o staccato.
      • Il componente sostituito ha un marchio o un fattore di forma diverso e potrebbe causare la deformazione o il danneggiamento del pad termico.

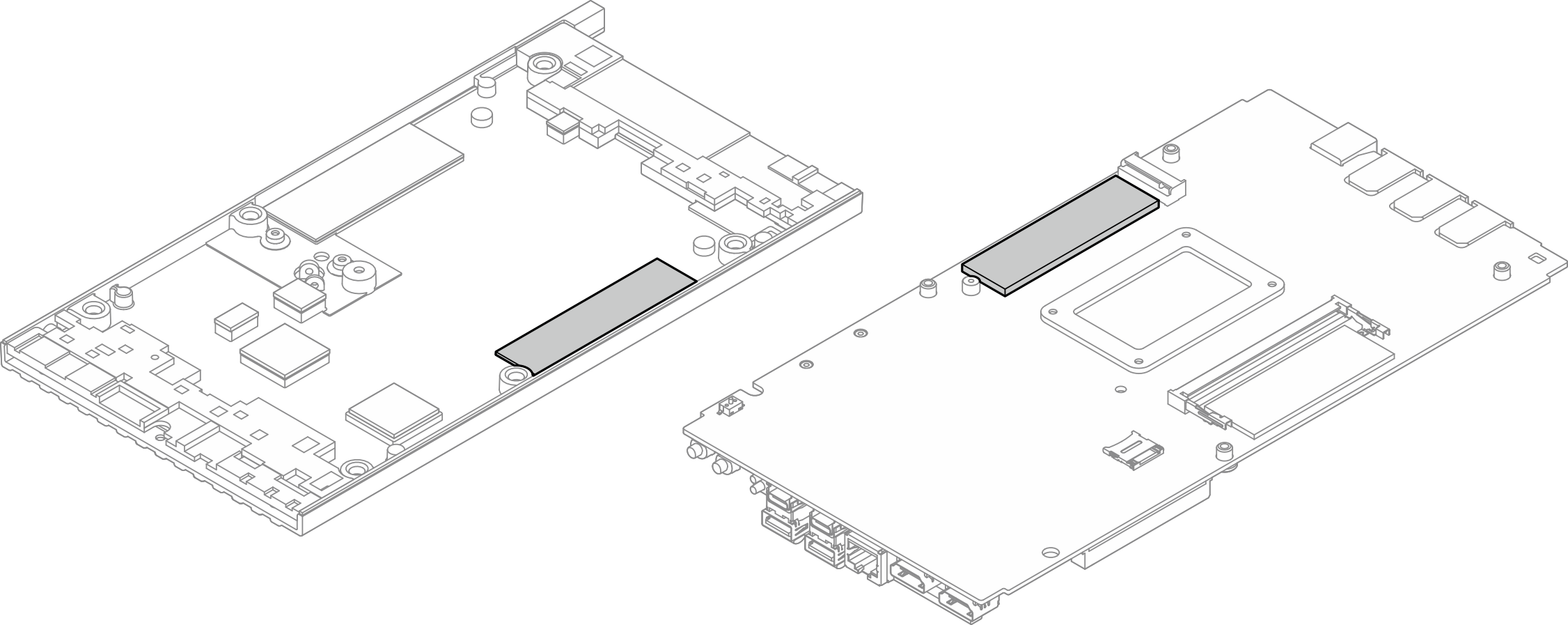

      Figura 2. Pad termici dello slot 1 dell'unità M.2 (coperchio inferiore e lato della scheda di sistema)

  2. Installare l'unità M.2.
    1. Mantenere inclinata l'unità M.2, quindi inserirla nel relativo slot.
    2. Abbassare il lato posteriore dell'unità M.2 sulla scheda di sistema.
    3. Fissare l'unità M.2 con una vite.

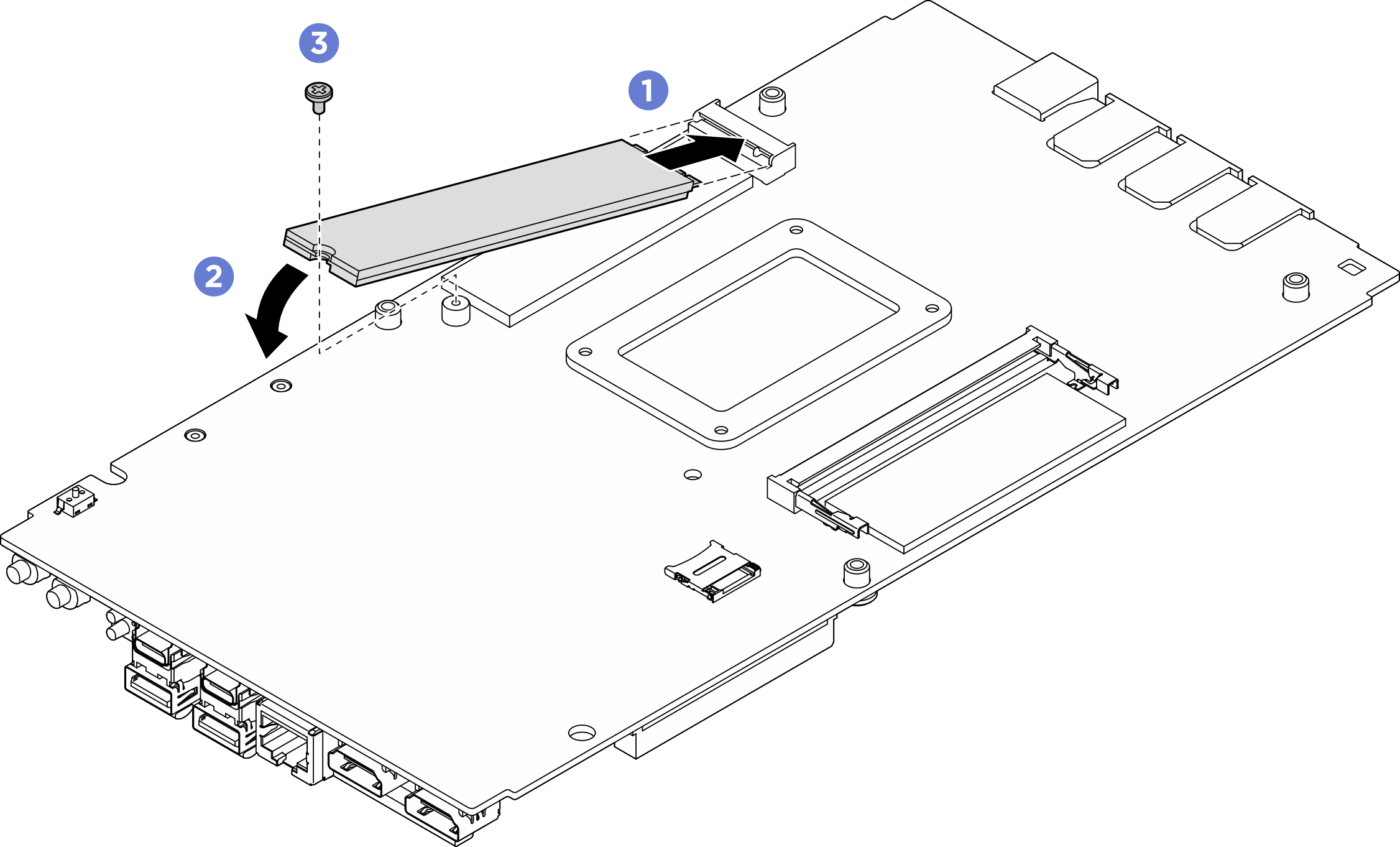

      Figura 3. Installazione dell'unità M.2

Dopo aver terminato

  1. Installare il coperchio inferiore. Vedere Installazione del coperchio inferiore.
  2. Se applicabile, installare il kit di espansione. Vedere Installazione del kit di espansione.
  3. Se applicabile, installare l'elemento di riempimento di espansione. Vedere Installazione dell'elemento di riempimento di espansione.
  4. Installare la copertura della ventola per il montaggio su scrivania. Vedere Installazione della copertura della ventola per il montaggio su scrivania.
  5. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.

Installare l'unità M.2 negli slot 2 e 3​

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Sostituire il pad termico con uno nuovo se si trova in una delle seguenti condizioni. Assicurarsi di seguire Linee guida per l'installazione del pad termico.
      • Il pad termico è danneggiato o staccato.
      • Il componente sostituito ha un marchio o un fattore di forma diverso e potrebbe causare la deformazione o il danneggiamento del pad termico.

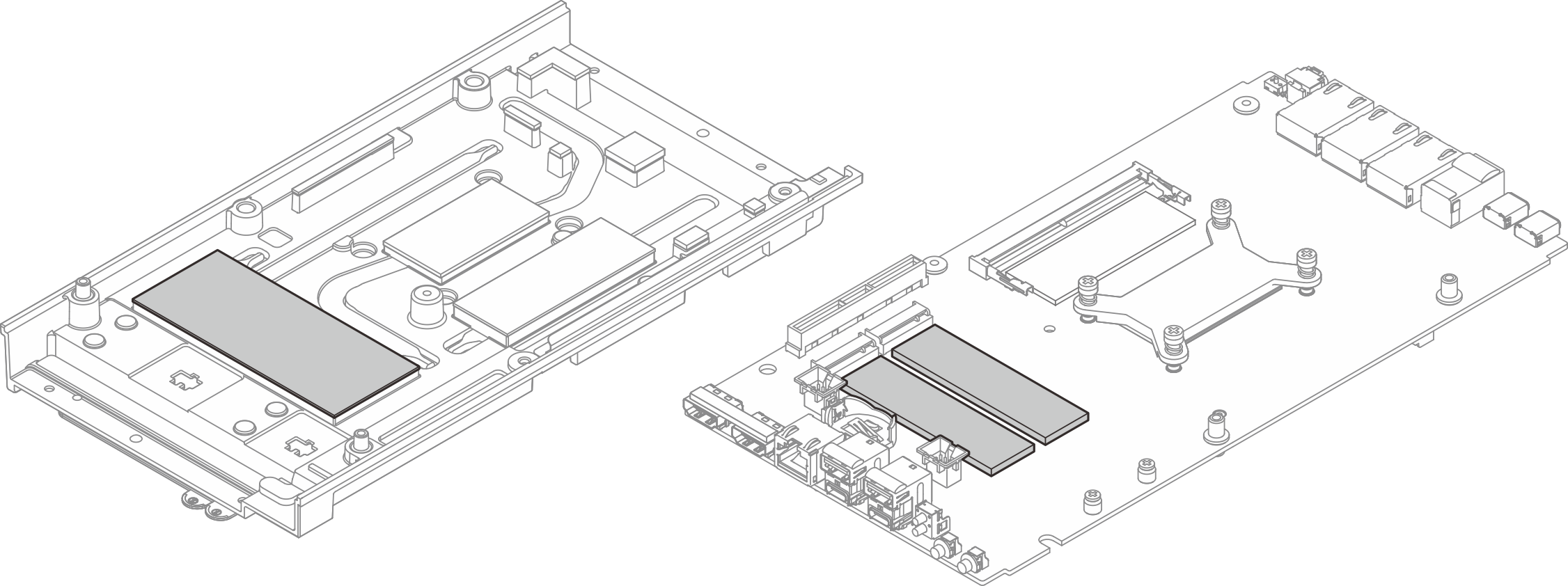

      Figura 4. Pad termici degli slot 2 e 3 dell'unità M.2 (coperchio superiore e lato della scheda di sistema)

  2. Il server supporta due tipi di unità M.2 negli slot 2 e 3. Fattori di forma 22110 e 2280. La procedura di installazione varia in base al fattore di forma dell'unità M.2.
    1. Installare l'unità M.2 tipo 22110
    2. Installare l'unità M.2 tipo 2280
  3. Attenersi alla procedura riportata di seguito per installare l'unità M.2 tipo 22110.
    1. Se il server è stato installato in precedenza con unità M.2 (fattore di forma 2280), rimuovere il supporto M.2 preinstallato.
      1. Rimuovere le due viti che fissano il supporto M.2.
      2. Sollevare il supporto M.2 dalla scheda di sistema.

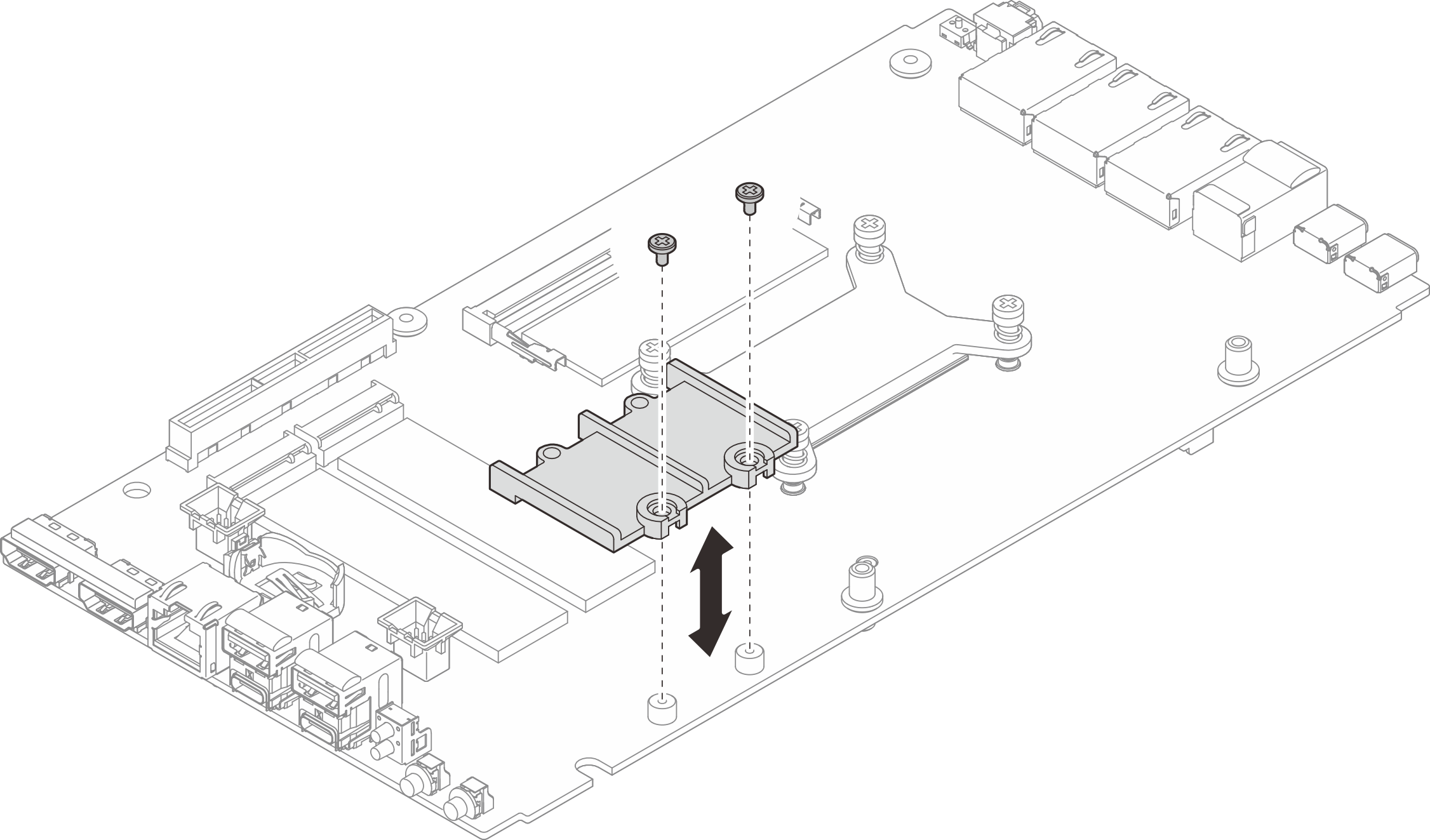

      Figura 5. Rimozione del supporto M.2

    2. Installare l'unità M.2.
      1. Installare l'unità M.2.
      2. Mantenere inclinata l'unità M.2, quindi inserirla nel relativo slot.
      3. Abbassare il lato posteriore dell'unità M.2 sulla scheda di sistema.

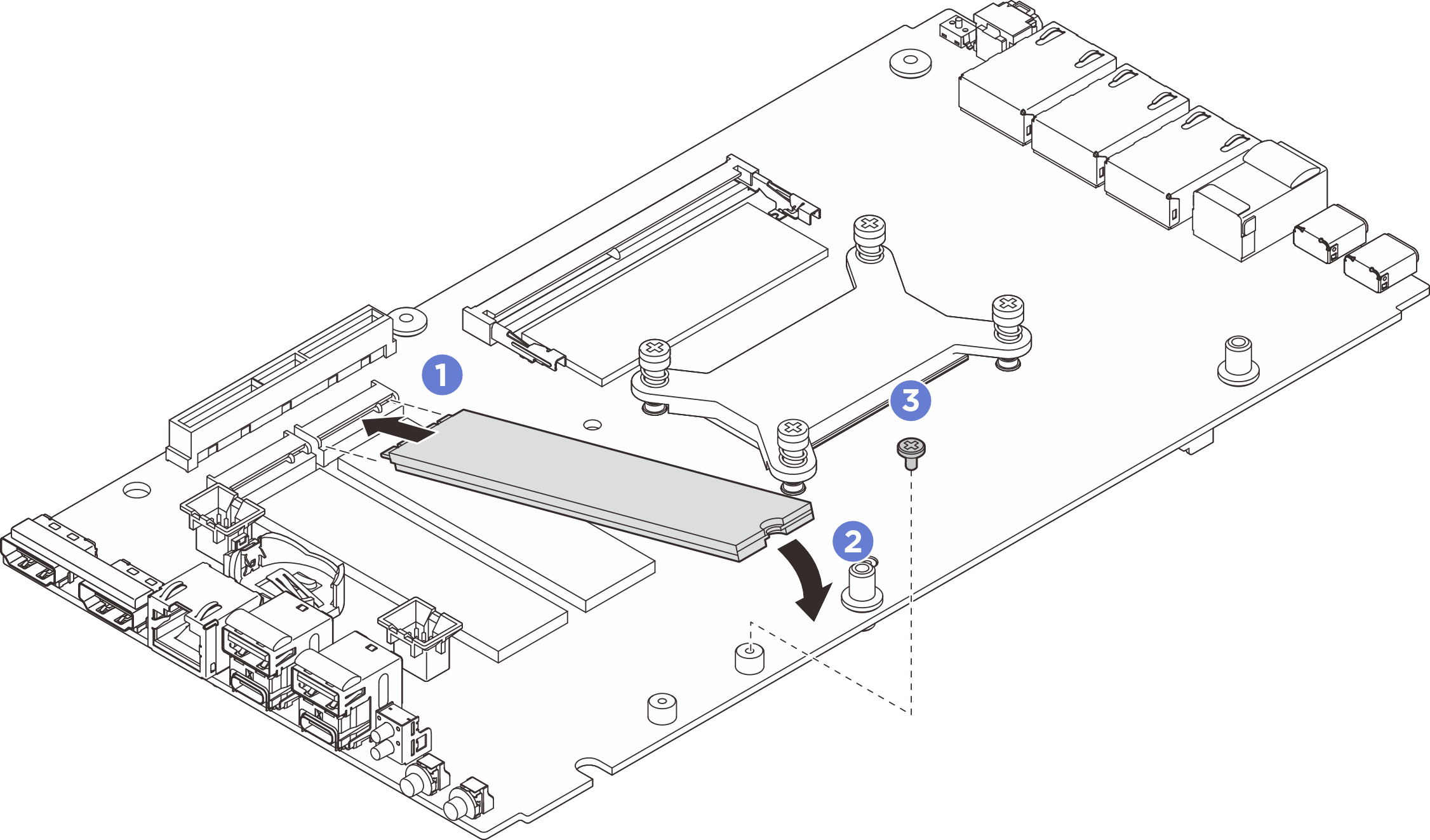

      Figura 6. Installazione dell'unità M.2 tipo 22110

  4. Attenersi alla procedura riportata di seguito per installare l'unità M.2 tipo 2280.
    1. Se il server è stato installato in precedenza con unità M.2 (fattore di forma 22110), installare prima il supporto M.2.
      1. Allineare il supporto M.2 ai piedini della guida, quindi posizionare il supporto M.2 sulla scheda di sistema.
      2. Fissare il supporto M.2 con due viti.
      Figura 7. Installazione del supporto M.2

    2. Installare l'unità M.2.
      1. Installare l'unità M.2.
      2. Mantenere inclinata l'unità M.2, quindi inserirla nel relativo slot.
      3. Abbassare il lato posteriore dell'unità M.2 sulla scheda di sistema.

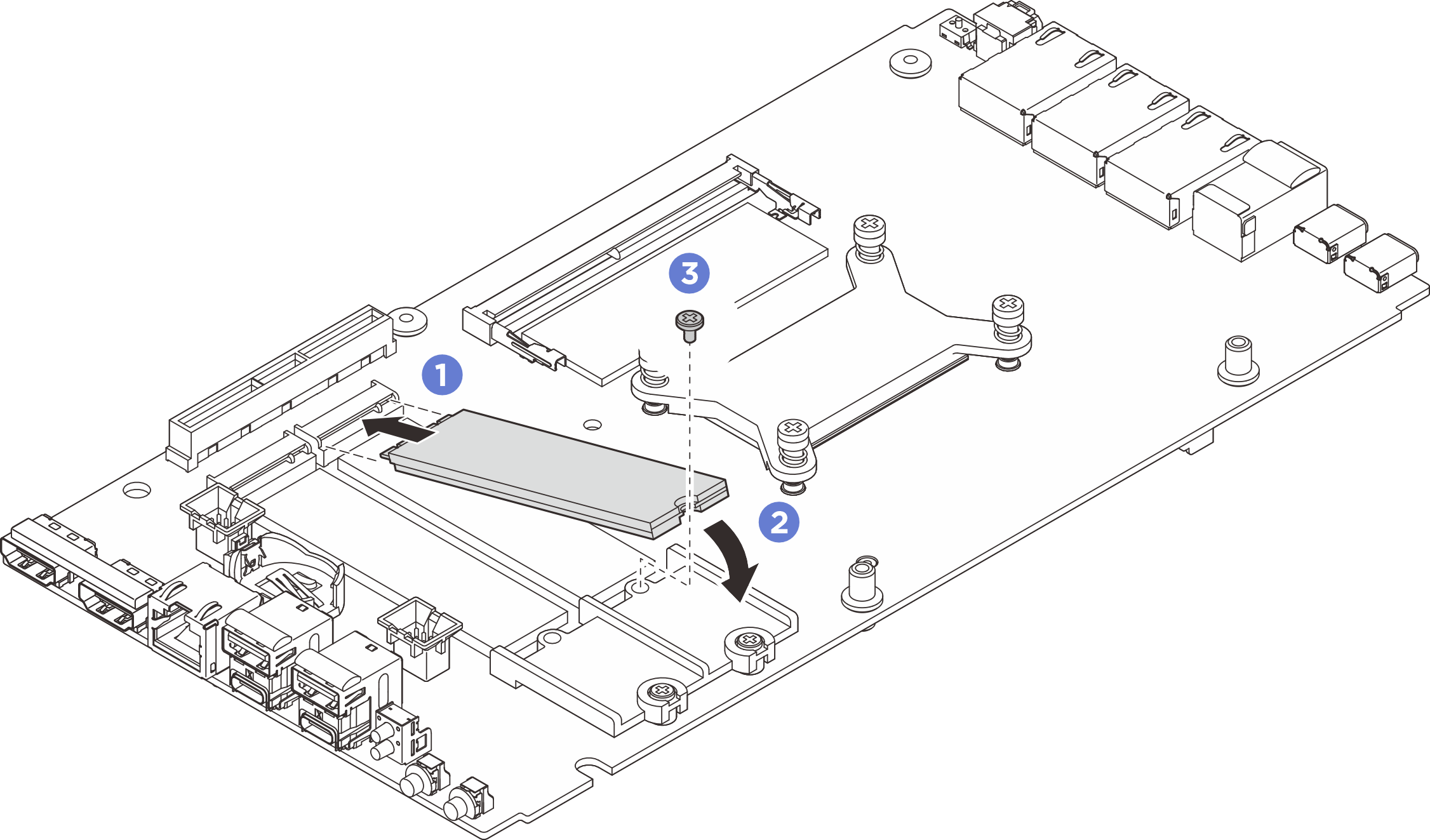

      Figura 8. Installazione dell'unità M.2 tipo 2280

Dopo aver terminato

  1. Installare il coperchio superiore. Vedere Installazione del coperchio superiore.
  2. Se applicabile, installare il kit di espansione. Vedere Installazione del kit di espansione.
  3. Se applicabile, installare l'elemento di riempimento di espansione. Vedere Installazione dell'elemento di riempimento di espansione.
  4. Installare la copertura della ventola per il montaggio su scrivania. Vedere Installazione della copertura della ventola per il montaggio su scrivania.
  5. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
