Установка диска M.2

В этом разделе приведены инструкции по установке диска M.2 на материнскую плату.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Найдите гнездо для установки диска M.2.
      Важное замечание
      Если требуется установить только один диск M.2, рекомендуется установить загрузочный диск M.2 SATA/NVMe 2280 в гнездо 1.

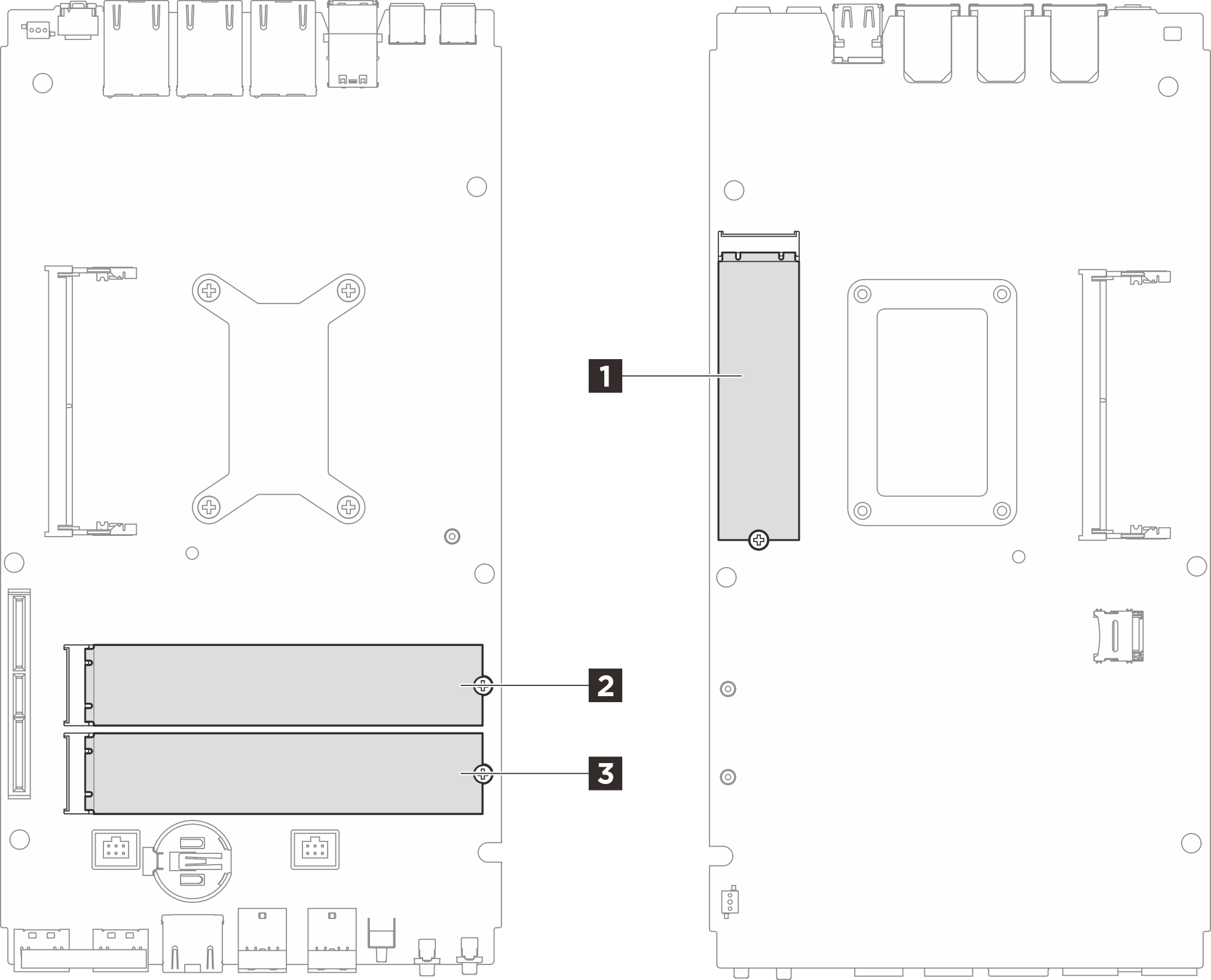

      Рис. 1. Нумерация гнезд для дисков M.2

      Гнездо / нумерацияДиск M.2Расположение
      1 Гнездо 1 / диск M.2 0Загрузочный диск M.2, форм-фактор 2280, SATA/NVMeНижняя сторона материнской платы
      2 Гнездо 2 / диск M.2 1Устройство хранения данных M.2, форм-фактор 2280/22110, NVMeВерхняя сторона материнской платы
      3 Гнездо 3 / диск M.2 2
  2. Перейдите к разделу, соответствующему устанавливаемому диску M.2:

Установка загрузочного диска M.2 в гнездо 1​

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Замените термолист на новый, если он находится в любом из следующих состояний. См. раздел Инструкции по установке термолистов, чтобы определить необходимый комплект термолистов, и следуйте инструкциям по его использованию.
      • Термолист поврежден или отсоединился от поверхности.
      • Новый устанавливаемый компонент имеет другую марку или другой форм-фактор по сравнению с заменяемым. Новый компонент может привести к деформации или повреждению термолистов.

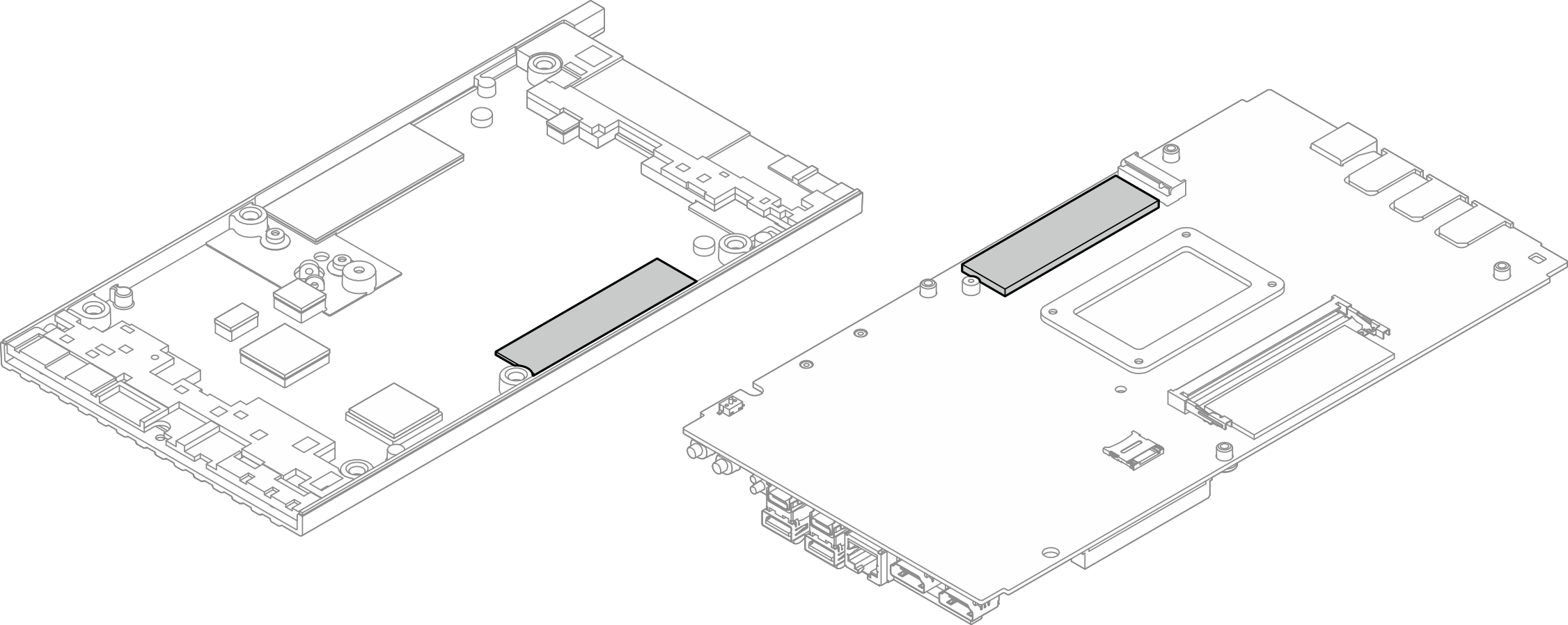

      Рис. 2. Термолисты для гнезда 1 для диска M.2 (нижний кожух и сторона материнской платы)

  2. Установите диск M.2.
    1. Удерживая диск M.2 под углом, вставьте его в гнездо M.2.
    2. Опустите заднюю часть диска M.2 на материнскую плату.
    3. Зафиксируйте диск M.2 одним винтом.

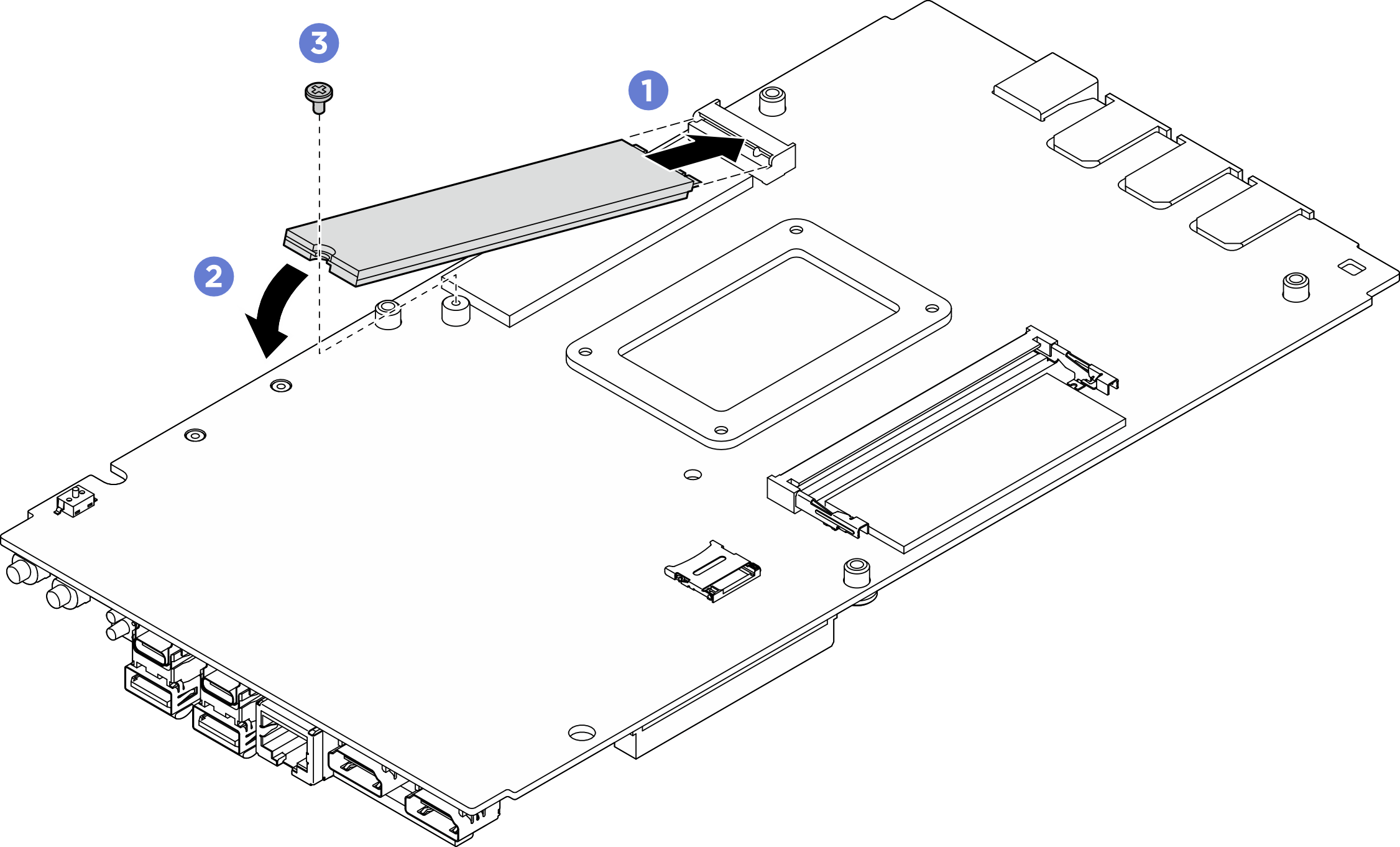

      Рис. 3. Установка диска M.2

После завершения

  1. Установите нижний кожух. См. раздел Установка нижнего кожуха.
  2. Если применимо, установите комплект расширения. См. раздел Установка комплекта расширения.
  3. Если применимо, установите заглушку комплекта расширения. См. раздел Установка заглушки комплекта расширения.
  4. Установите кожух вентилятора. См. раздел Установка кожуха вентилятора.
  5. Завершите замену компонентов. См. раздел Завершение замены компонентов.

Установка устройства хранения данных M.2 в гнездо 2 или 3​

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Замените термолист на новый, если он находится в любом из следующих состояний. См. раздел Инструкции по установке термолистов, чтобы определить необходимый комплект термолистов, и следуйте инструкциям по его использованию.
      • Термолист поврежден или отсоединился от поверхности.
      • Новый устанавливаемый компонент имеет другую марку или другой форм-фактор по сравнению с заменяемым. Новый компонент может привести к деформации или повреждению термолистов.

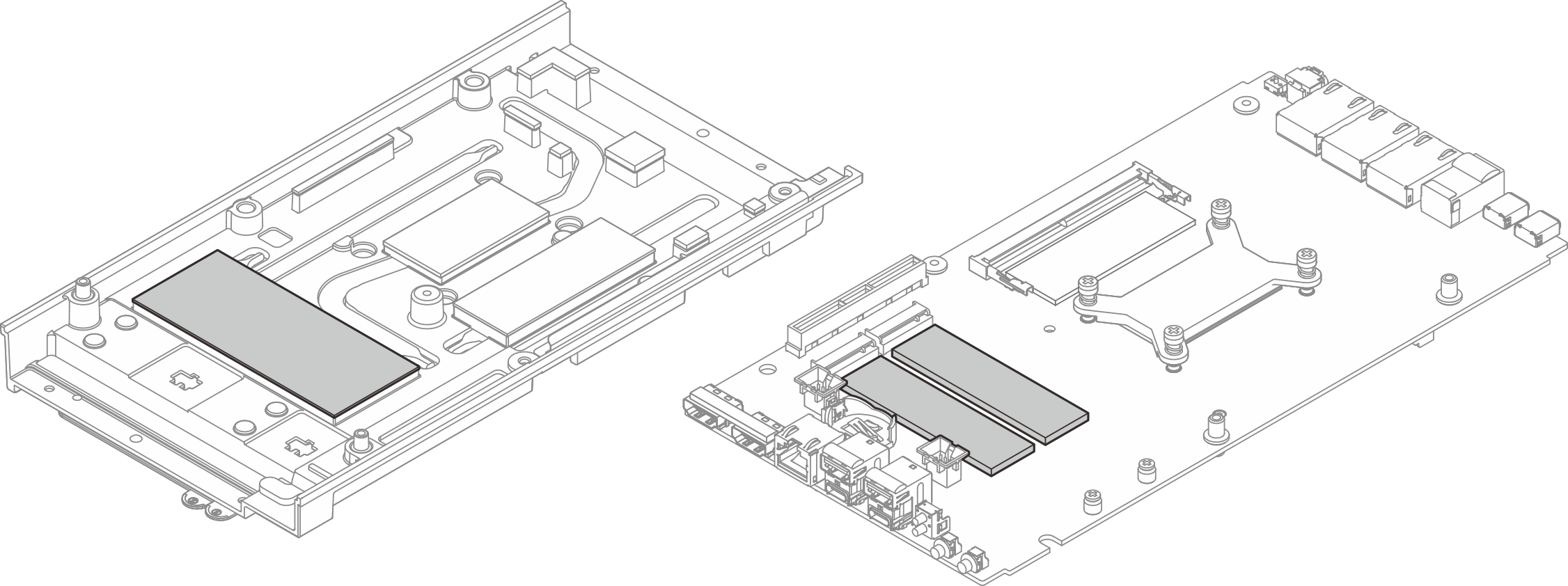

      Рис. 4. Термолисты для гнезд 2 и 3 для дисков M.2 (верхний кожух и сторона материнской платы)

  2. Гнезда 2 и 3 поддерживают диски M.2 22110 и M.2 2280. В зависимости от форм-фактора процедура установки отличается.
    1. Установка диска M.2 22110
    2. Установка диска M.2 2280

Установка диска M.2 22110

  1. Если применимо, снимите держатель M.2.
    1. Отверните два винта, фиксирующих держатель M.2.
    2. Поднимите держатель M.2 с материнской платы.

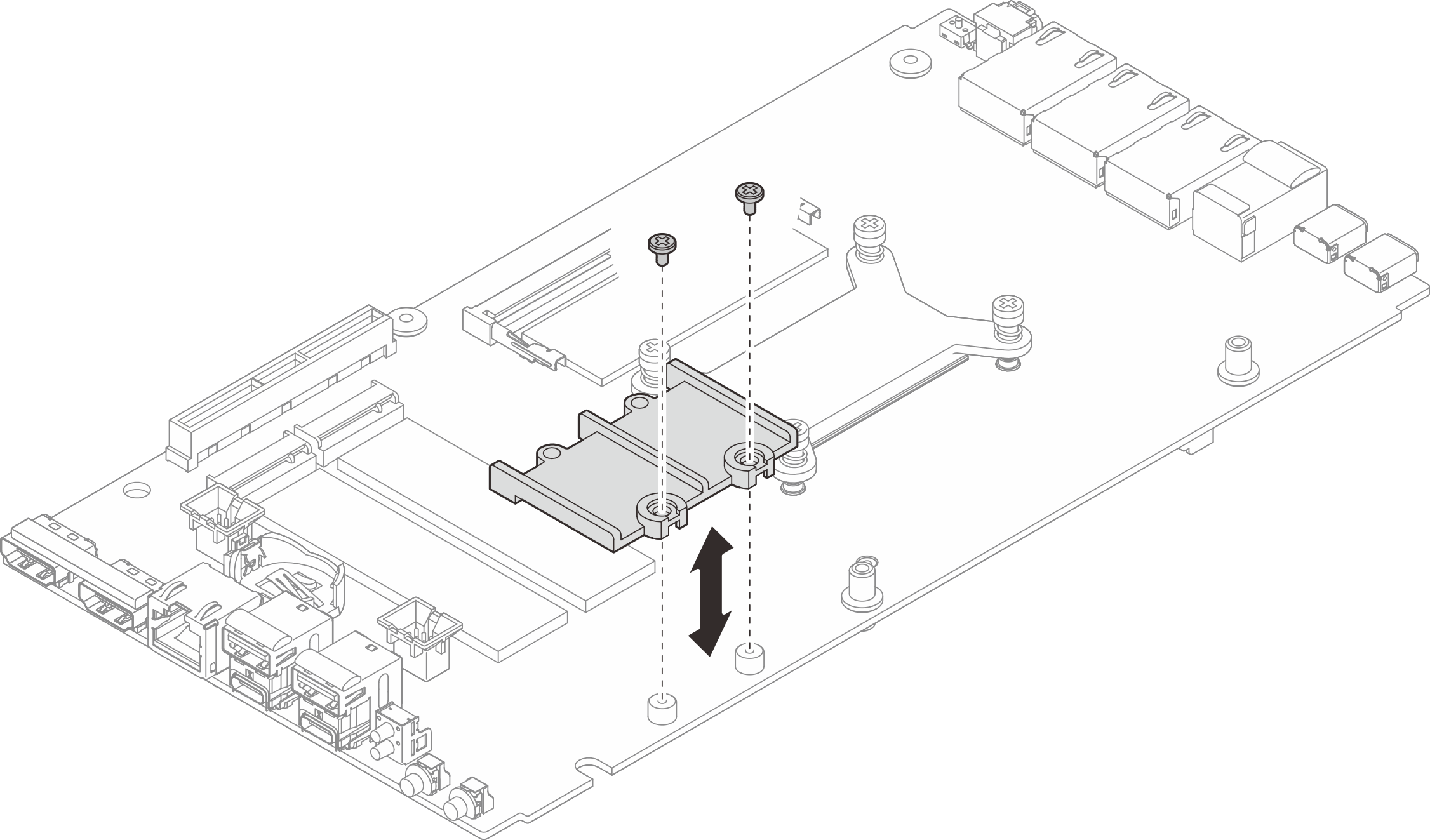

    Рис. 5. Снятие держателя M.2

  2. Установите диск M.2.
    1. Удерживая диск M.2 под углом, вставьте его в гнездо M.2.
    2. Опустите заднюю часть диска M.2 на материнскую плату.
    3. Зафиксируйте диск M.2 одним винтом.

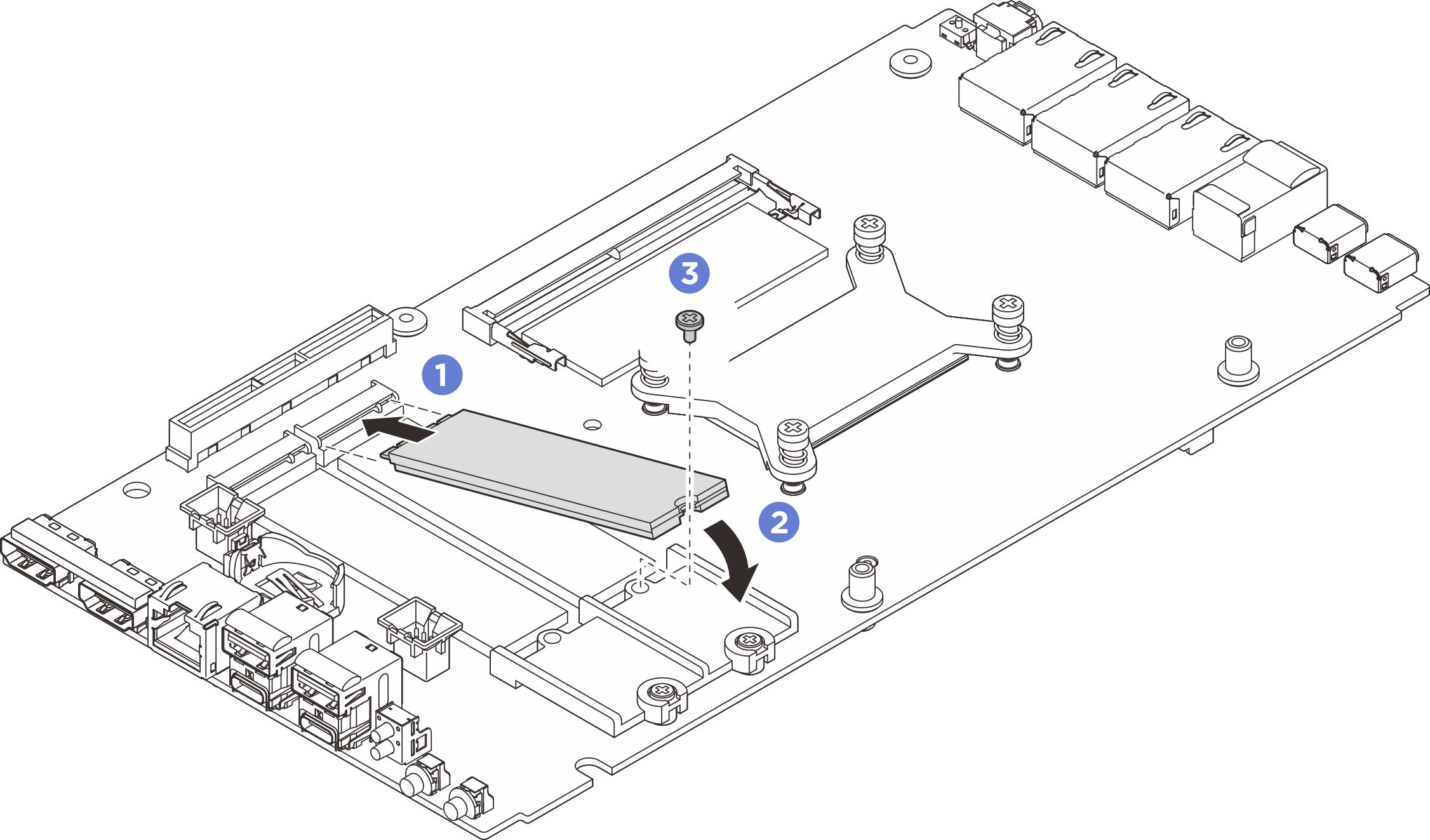

    Рис. 6. Установка диска M.2 22110

Установка диска M.2 2280

  1. Убедитесь, что держатель M.2 установлен правильно.
    1. Совместите держатель M.2 с направляющими штырьками; затем поместите держатель M.2 на материнскую плату.
    2. Зафиксируйте держатель M.2 двумя винтами.
    Рис. 7. Установка держателя M.2

  2. Установите диск M.2.
    1. Удерживая диск M.2 под углом, вставьте его в гнездо M.2.
    2. Опустите заднюю часть диска M.2 на материнскую плату.
    3. Зафиксируйте диск M.2 одним винтом.
    Рис. 8. Установка диска M.2 2280

После завершения

  1. Установите верхний кожух. См. раздел Установка верхнего кожуха.
  2. Установите комплект расширения или заглушку комплекта расширения. См. раздел Установка комплекта расширения или Установка заглушки комплекта расширения.
  3. Установите кожух вентилятора. См. раздел Установка кожуха вентилятора.
  4. Завершите замену компонентов. См. раздел Завершение замены компонентов.
