安裝 M.2 硬碟

請依照本節中的指示將 M.2 硬碟安裝到主機板。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

所需工具

確保您手邊有下列所需的工具，以便正確更換元件。

散熱墊套件：如需相關資訊，請參閱其各自的更換程序。
- 主機板散熱墊套件：根據插槽上安裝的 M.2 硬碟選用 M.2 硬碟散熱墊。
- 上蓋/底蓋散熱墊套件：根據插槽上安裝的 M.2 硬碟選用 M.2 硬碟散熱墊。
  - 安裝在插槽 1 中的 M.2 硬碟：底蓋散熱墊套件
  - 安裝在插槽 2 和 3 中的 M.2 硬碟：上蓋散熱墊套件

小心

閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

為此作業做好準備。
1. 找出要安裝 M.2 硬碟的插槽。
  小心
  如果只有一個 M.2 硬碟要安裝到主機板，則應將 M.2 硬碟安裝在插槽 0 中。

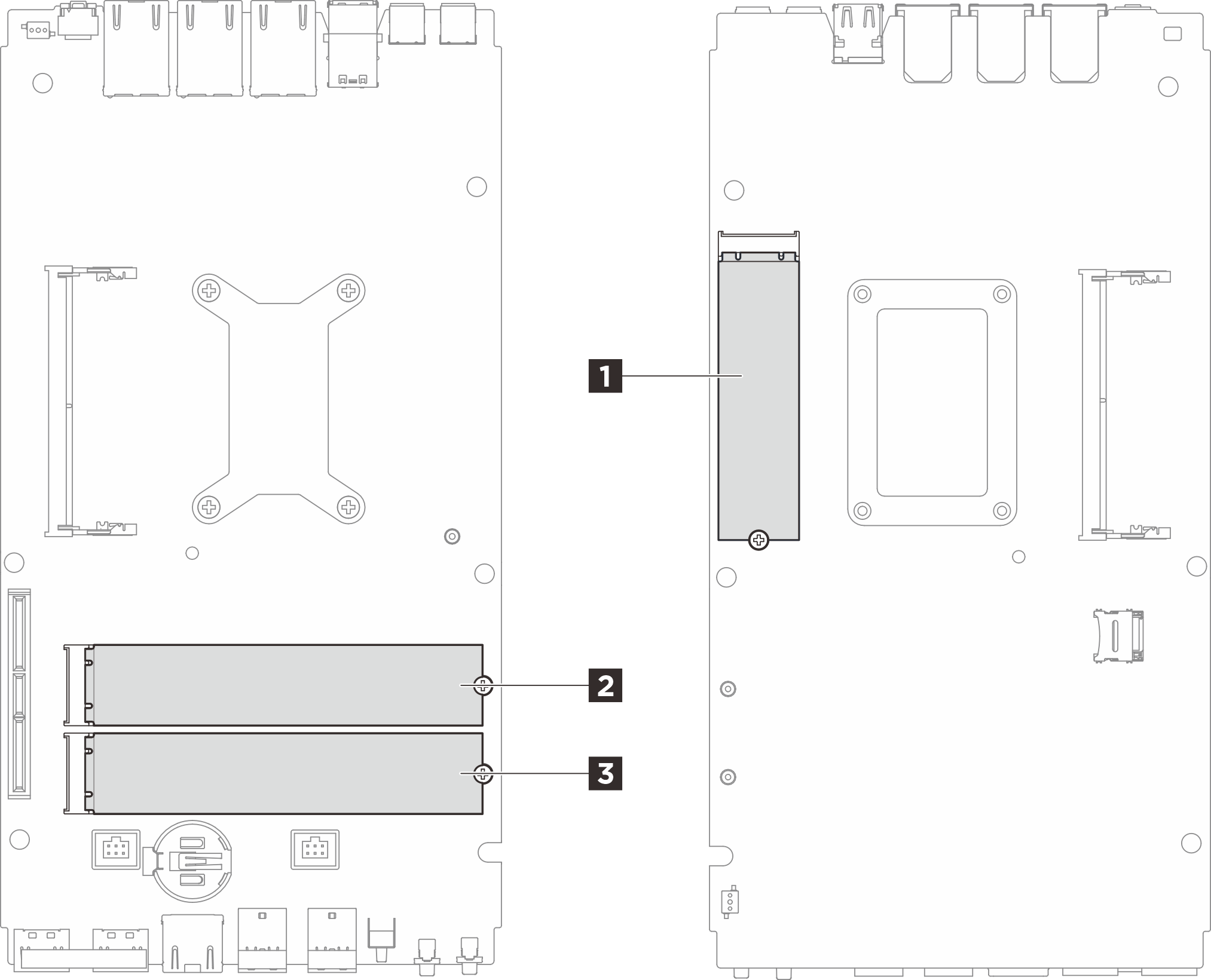

  圖 1. M.2 硬碟插槽編號

  1 插槽 1/M.2 硬碟 0 2 插槽 2/M.2 硬碟 1
  3 插槽 3/M.2 硬碟 2
繼續進行與要安裝的 M.2 硬碟對應的一節：
- 將 M.2 硬碟安裝到插槽 1
- 將 M.2 硬碟安裝到插槽 2 和插槽 3

將 M.2 硬碟安裝到插槽 1

程序

為此作業做好準備。
1. 如果散熱墊有以下任何一種情況，請將其更換為新的散熱墊。請務必遵循散熱墊安裝準則。
  - 散熱墊已損壞或脫落。
  - 當更換的元件為不同品牌或不同尺寸外型時，可能會導致散熱墊變形或損壞。
  圖 2. M.2 硬碟插槽 1 散熱墊（底蓋和主機板側）
安裝 M.2 硬碟。
1. 以一定角度握住 M.2 硬碟，然後將硬碟插入 M.2 插槽。
2. 將 M.2 硬碟的後側向下放到主機板上。
3. 使用一個螺絲固定 M.2 硬碟。

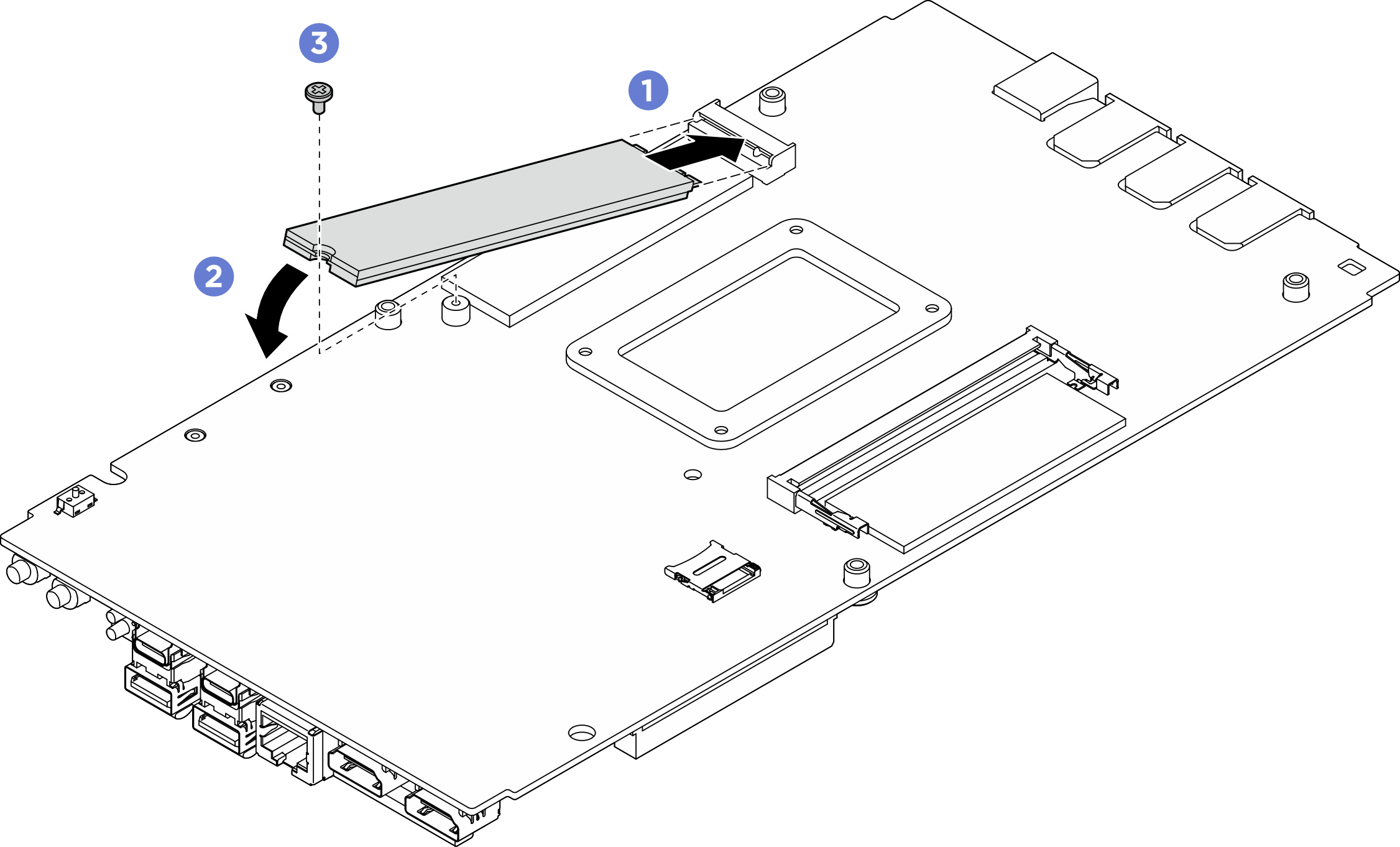

  圖 3. 安裝 M.2 硬碟

在您完成之後

安裝底蓋。請參閱安裝底蓋。
如果適用，請安裝擴充套件。請參閱安裝擴充套件。
如果適用，請安裝擴充填充板。請參閱安裝擴充填充板。
安裝桌面裝載風扇罩。請參閱安裝桌面裝載風扇罩。
完成零件更換。請參閱完成零件更換。

將 M.2 硬碟安裝到插槽 2 和插槽 3

程序

為此作業做好準備。
1. 如果散熱墊有以下任何一種情況，請將其更換為新的散熱墊。請務必遵循散熱墊安裝準則。
  - 散熱墊已損壞或脫落。
  - 當更換的元件為不同品牌或不同尺寸外型時，可能會導致散熱墊變形或損壞。

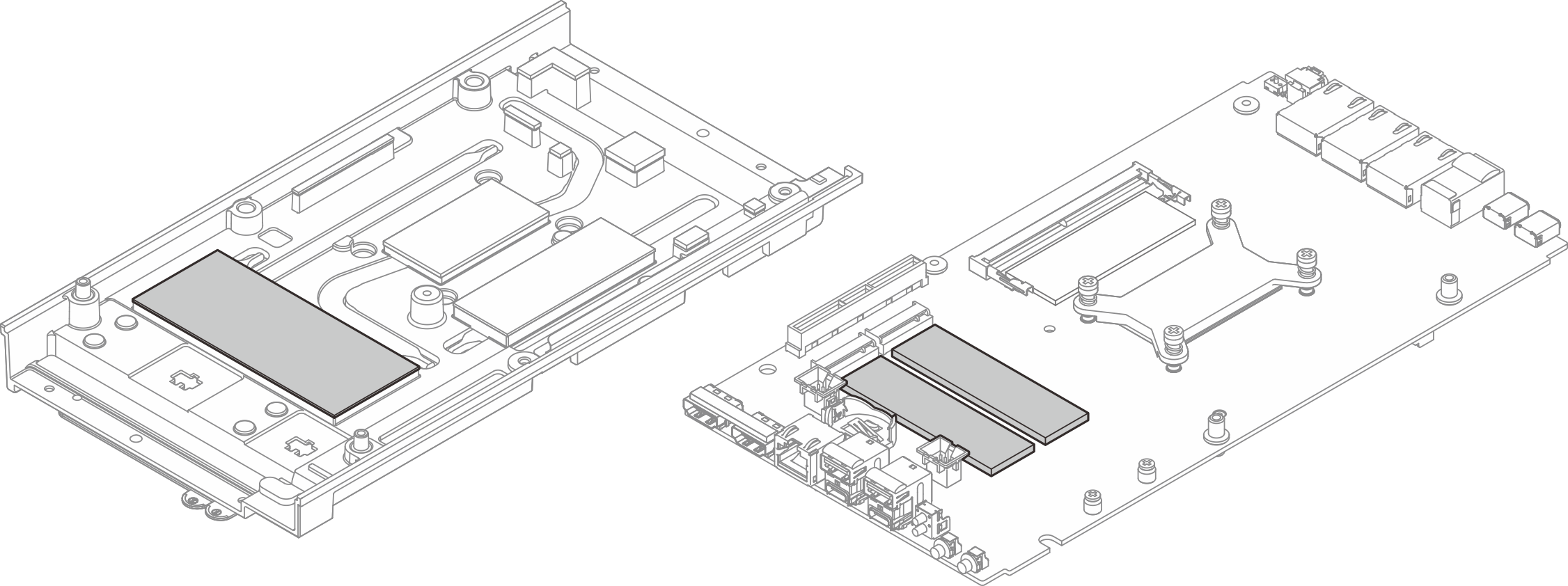

  圖 4. M.2 硬碟插槽 2 和插槽 3 散熱墊（上蓋和主機板側）
伺服器支援插槽 2 和插槽 3 上兩種類型的 M.2 硬碟：尺寸外型 22110 和 2280。視 M.2 的尺寸外型而定，安裝程序會有所不同。
1. 安裝 M.2 硬碟類型 22110
2. 安裝 M.2 硬碟類型 2280
按照下列程序安裝 M.2 硬碟類型 22110。
1. 如果伺服器之前已安裝 M.2 硬碟（2280 尺寸外型），請卸下預先安裝的 M.2 固定器。
  1. 卸下固定 M.2 固定器的兩顆螺絲。
  2. 從主機板提起 M.2 固定器。
  圖 5. 卸下 M.2 固定器
2. 安裝 M.2 硬碟。
  1. 安裝 M.2 硬碟。
  2. 以一定角度握住 M.2 硬碟，然後將硬碟插入 M.2 插槽。
  3. 將 M.2 硬碟的後側向下放到主機板上。

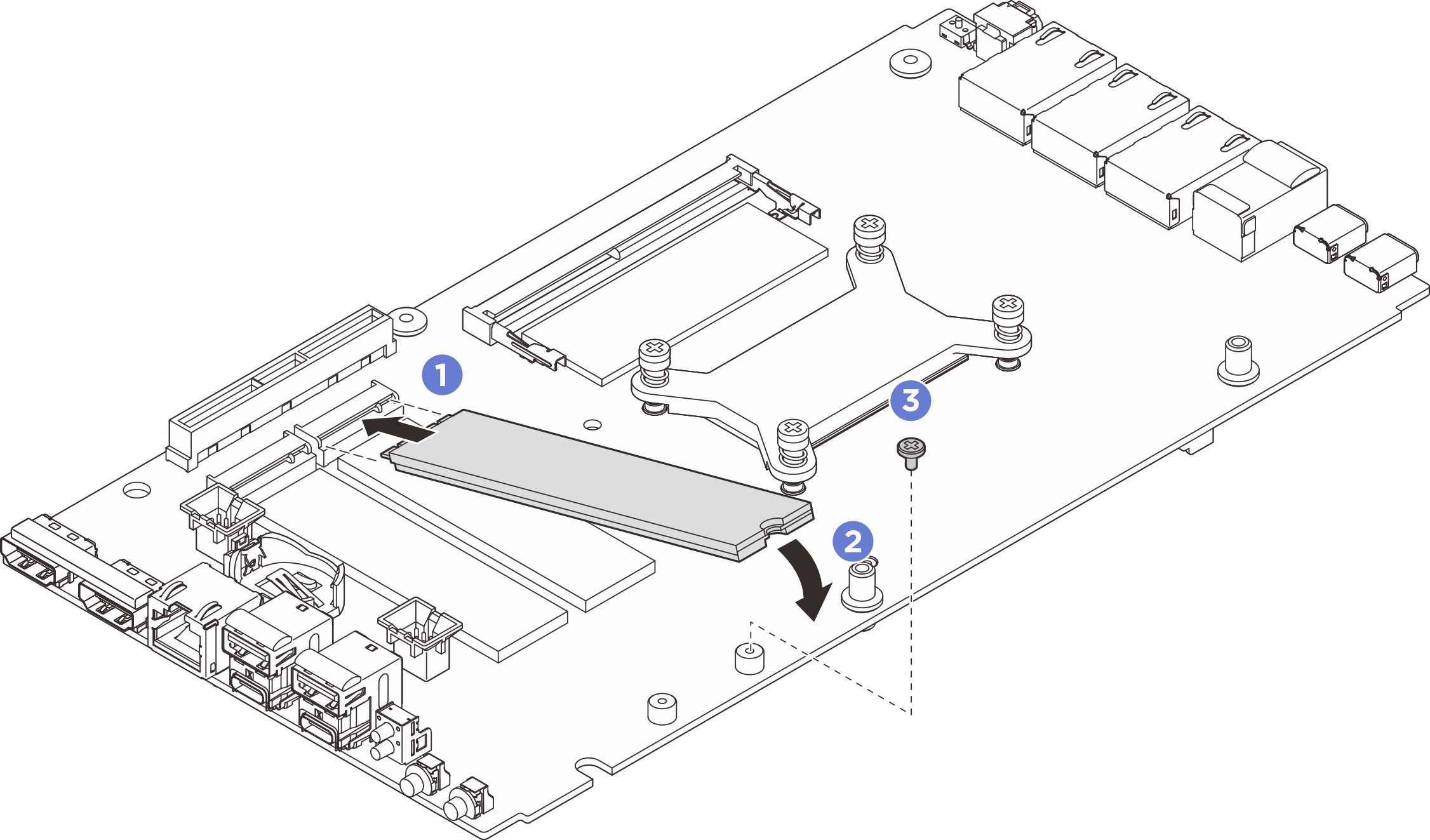

  圖 6. 安裝 M.2 硬碟類型 22110
按照下列程序安裝 M.2 硬碟類型 2280。
1. 如果伺服器之前已安裝 M.2 硬碟（22110 尺寸外型），請先安裝 M.2 固定器。
  1. 將 M.2 固定器對齊導件插腳，然後將 M.2 固定器放在主機板上。
  2. 用兩顆螺絲固定 M.2 固定器。

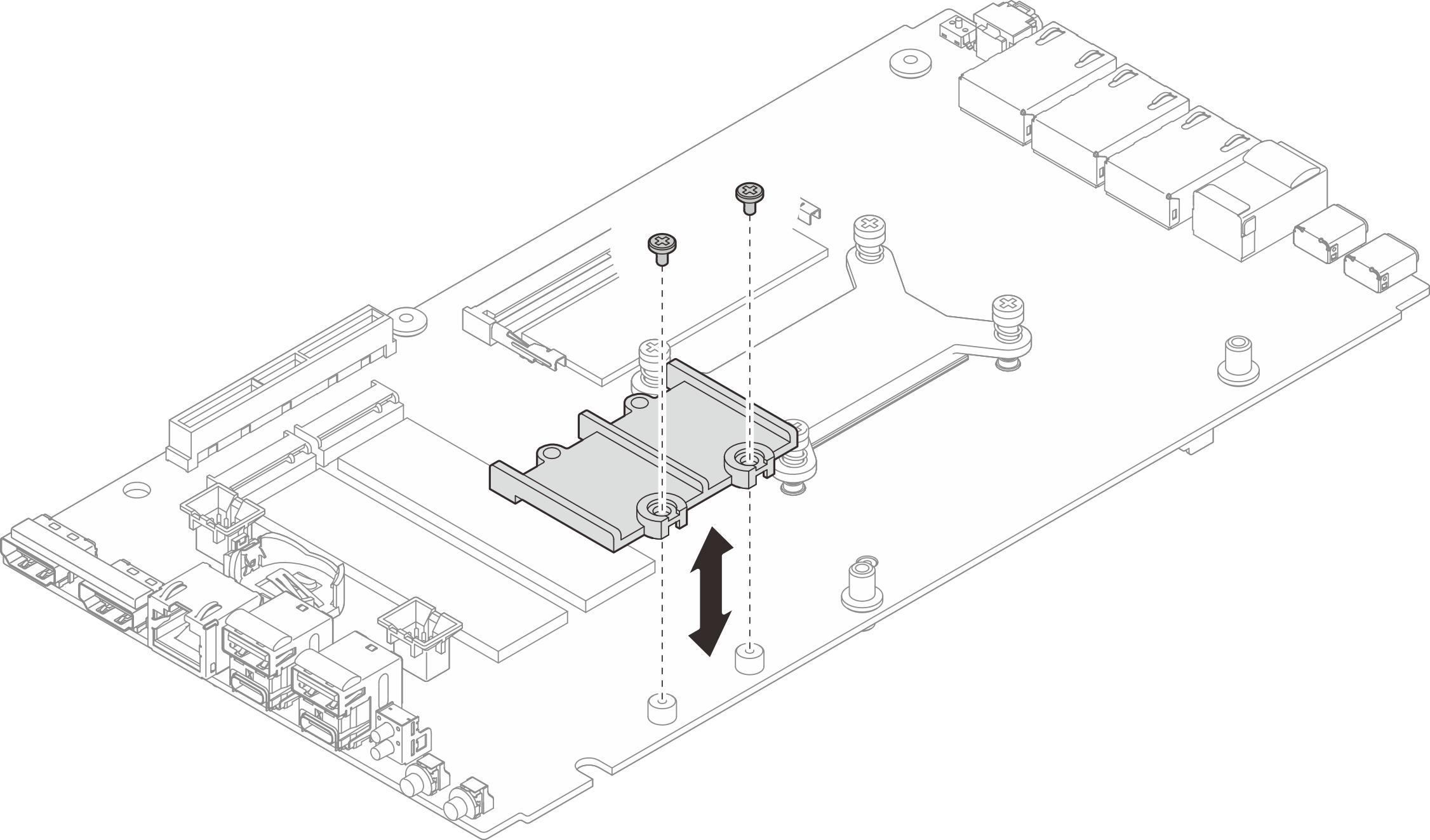

  圖 7. 安裝 M.2 固定器
2. 安裝 M.2 硬碟。
  1. 安裝 M.2 硬碟。
  2. 以一定角度握住 M.2 硬碟，然後將硬碟插入 M.2 插槽。
  3. 將 M.2 硬碟的後側向下放到主機板上。

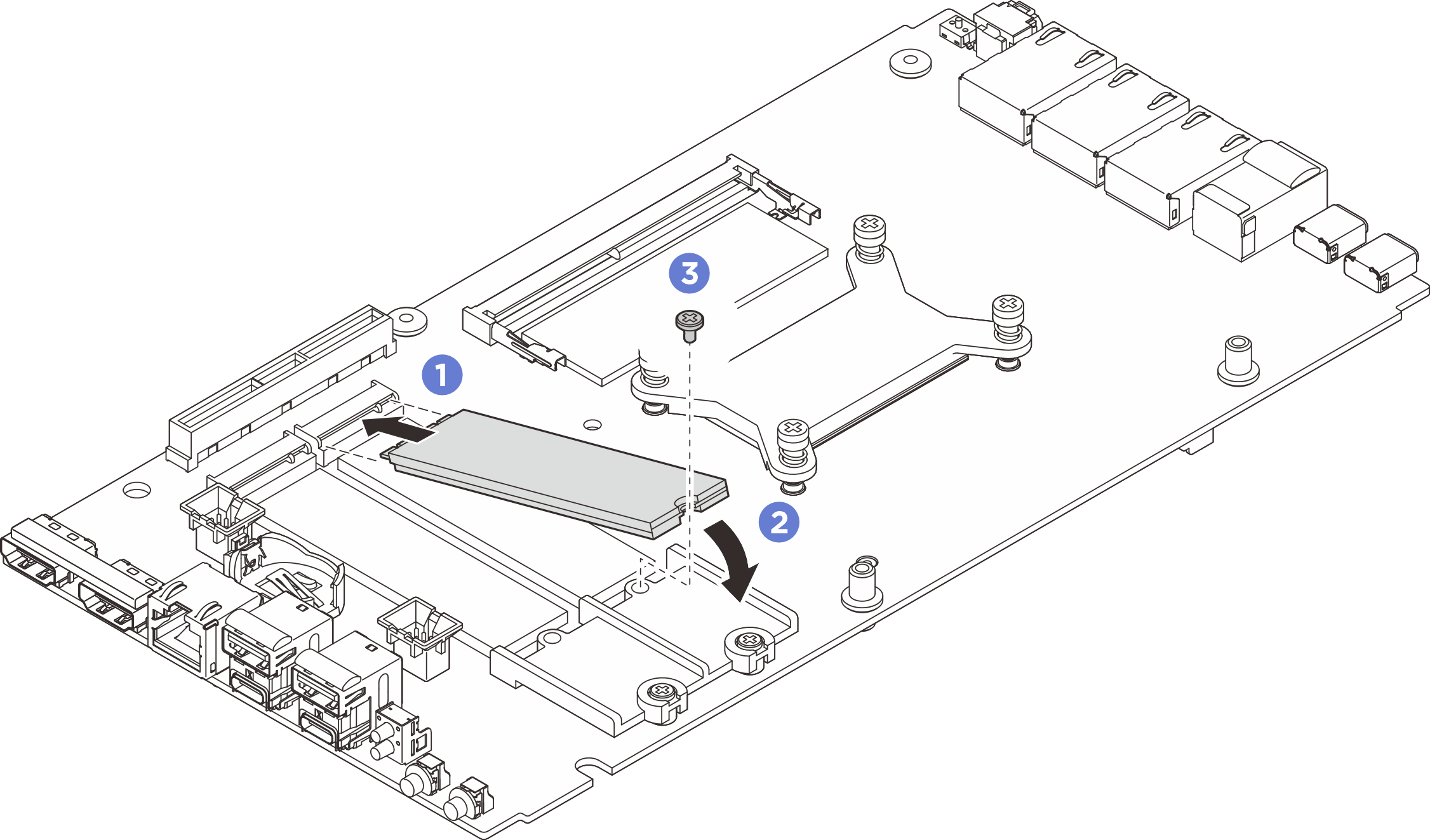

  圖 8. 安裝 M.2 硬碟類型 2280
