Instalar uma unidade M.2

Siga as instruções nesta seção para instalar uma unidade M.2 na placa-mãe.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Ferramentas necessárias

Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente.
  • Kits de painéis térmicos: Consulte os respectivos procedimentos de substituição para obter mais informações.
    • Kits de painel térmico da placa-mãe: painéis térmicos para unidades M.2 de acordo com as unidades M.2 instaladas no slot.
    • Kits de painel térmico da tampa superior / tampa inferior: painéis térmicos para unidades M.2 de acordo com as unidades M.2 instaladas no slot.
      • Unidade M.2 instalada no slot 1: Kits de painel térmico da tampa inferior
      • Unidade M.2 instalada no slot 2 & 3: Kits de painel térmico da tampa superior
Atenção

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Localize o slot para instalar a unidade M.2.
      Atenção
      Se houver apenas uma unidade M.2 a ser instalada na placa-mãe, a unidade M.2 deverá ser instalada no slot 0.

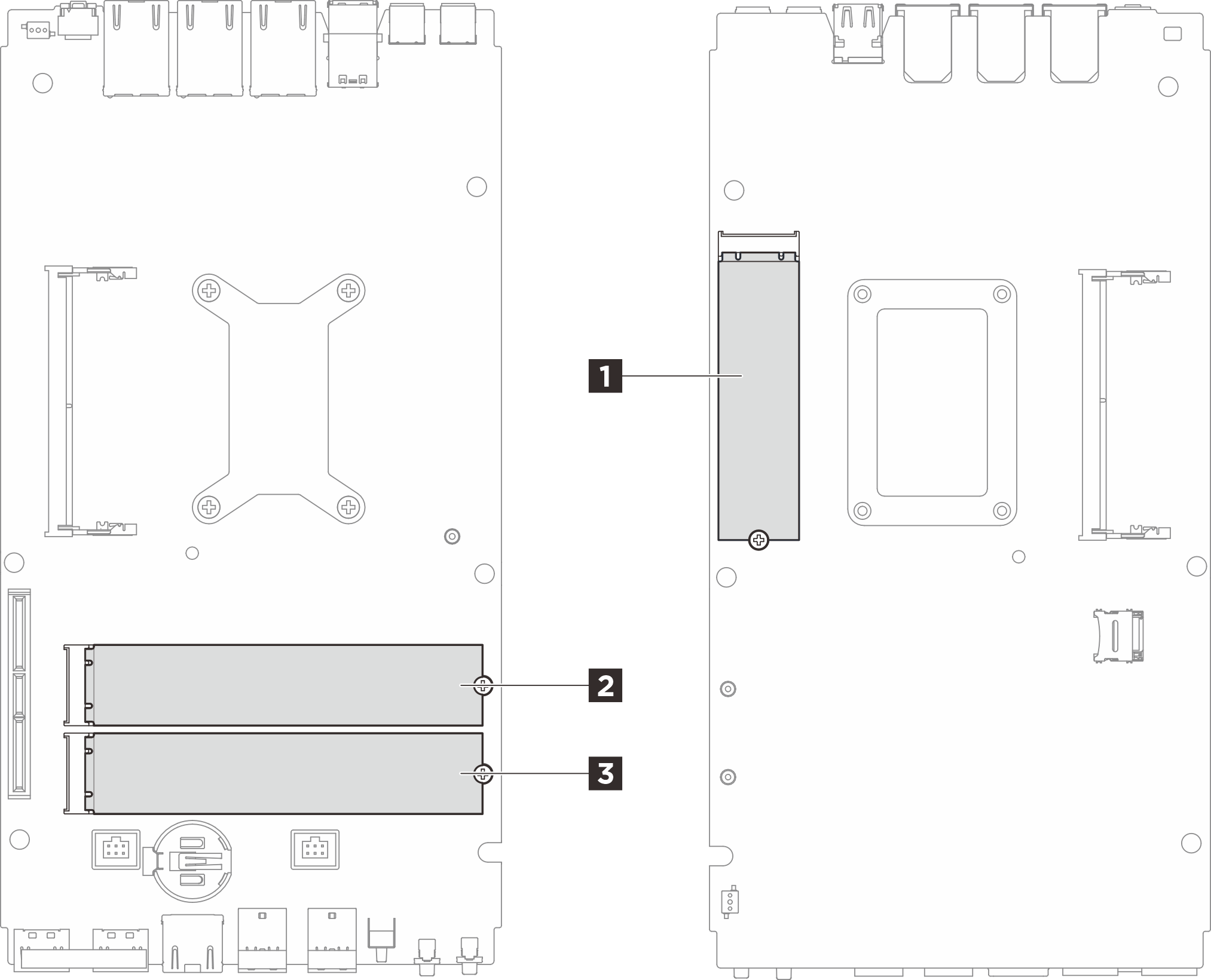

      Figura 1. Numeração do slot da unidade M.2

      1 Slot 1 / unidade M.2 02 Slot 2 / unidade M.2 1
      3 Slot 3 / unidade M.2 2
  2. Prossiga para a seção correspondente à unidade M.2 a ser instalada:

Instale a unidade M.2 no slot 1​

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Substitua o painel térmico pelo novo se ele estiver em qualquer uma das condições a seguir. Siga Diretrizes de instalação do painel térmico.
      • O painel térmico está danificado ou separado.
      • Quando o componente substituído está com marca ou formato diferente e pode causar a deformação ou danos ao painel térmico.

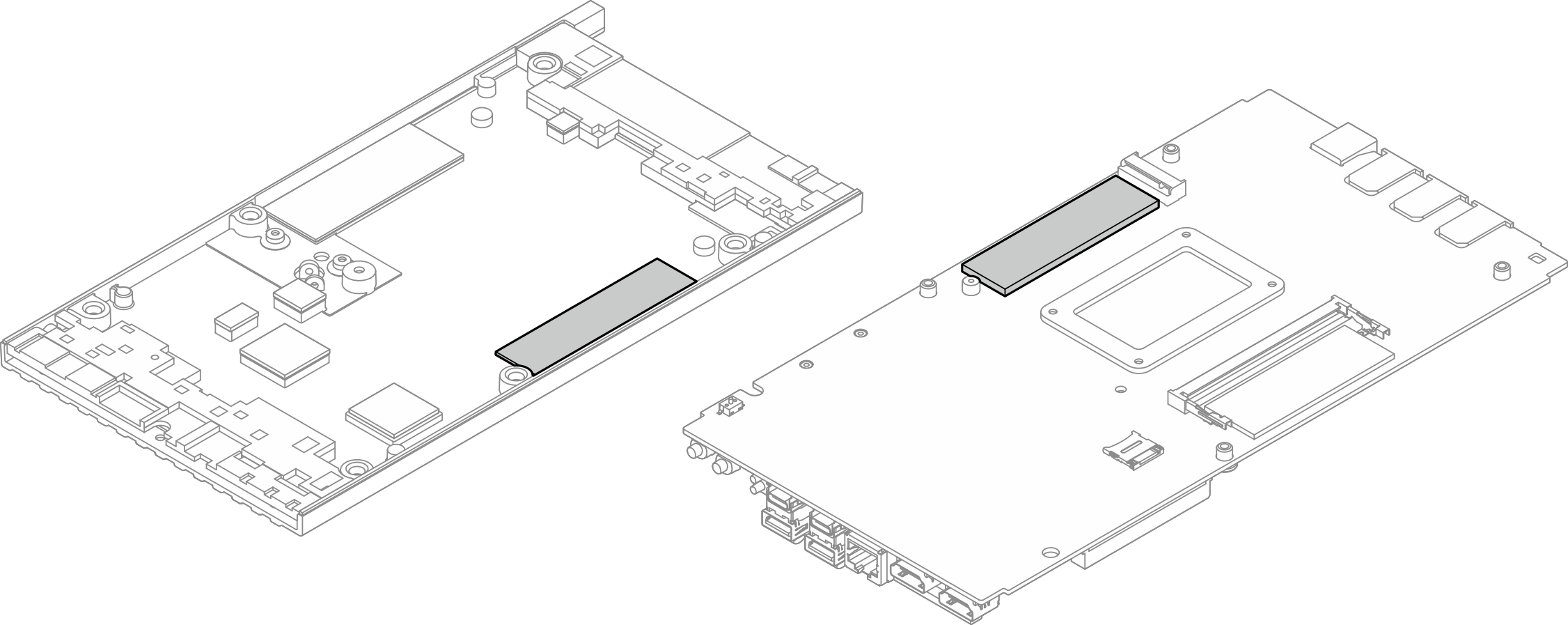

      Figura 2. Painéis térmicos do slot 1 da unidade M.2 (tampa inferior e lateral da placa-mãe)

  2. Instale a unidade M.2.
    1. Segure a unidade M.2 em um ângulo e insira-a no slot M.2.
    2. Abaixe a parte traseira da unidade M.2 para a placa-mãe.
    3. Fixe a unidade M.2 com um parafuso.

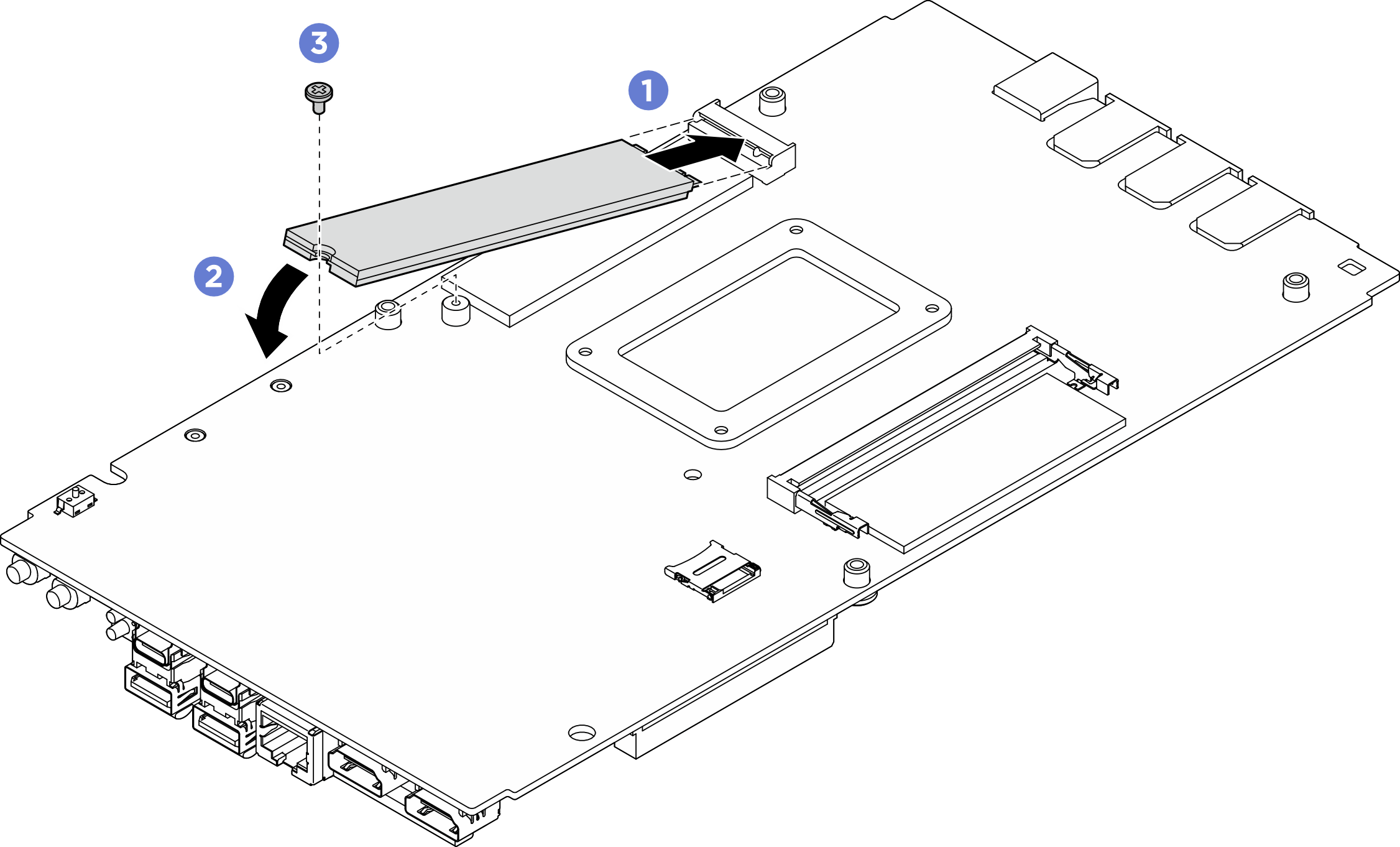

      Figura 3. Instalando a unidade M.2

Depois de concluir

  1. Instale a tampa inferior. Consulte Instalar a tampa inferior.
  2. Se for aplicável, instale o kit de expansão. Consulte Instalar o kit de expansão.
  3. Se for aplicável, instale o preenchimento de expansão. Consulte Instalar o preenchedor de expansão.
  4. Instale a cobertura do ventilador para montagem em desktop. Consulte Instale uma cobertura do ventilador para montagem em desktop.
  5. Conclua a substituição de peças. Consulte Concluir a substituição de peças.

Instale a unidade M.2 no slot 2 & slot 3​

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Substitua o painel térmico pelo novo se ele estiver em qualquer uma das condições a seguir. Siga Diretrizes de instalação do painel térmico.
      • O painel térmico está danificado ou separado.
      • Quando o componente substituído está com marca ou formato diferente e pode causar a deformação ou danos ao painel térmico.

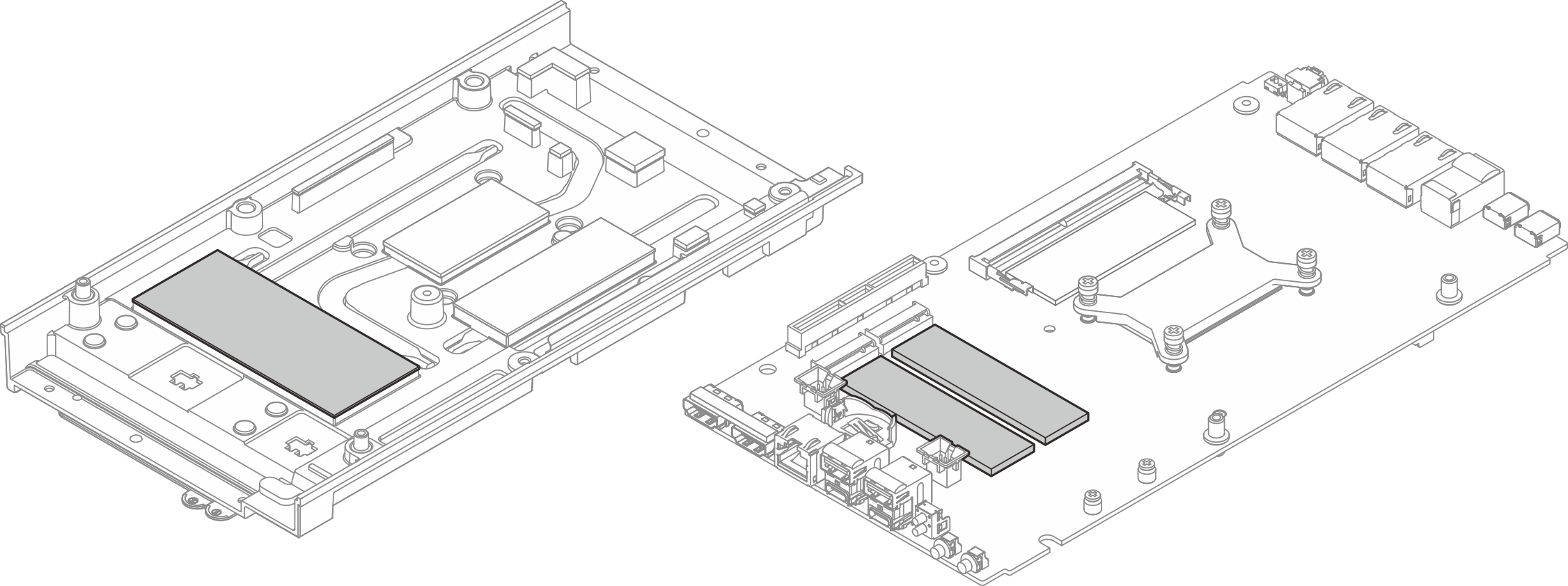

      Figura 4. Painéis térmicos dos slots 2 e 3 da unidade M.2 (tampa superior & lado da placa-mãe)

  2. O servidor oferece suporte a dois tipos de unidade M.2 nos slots 2 e 3. Fator de forma 22110 e 2280. Dependendo do fator de forma M.2, o procedimento de instalação varia.
    1. Instalar a unidade M.2 tipo 22110
    2. Instalar a unidade M.2 tipo 2280
  3. Siga o procedimento abaixo para instalar a unidade M.2 tipo 22110.
    1. Se o servidor tiver sido instalado anteriormente com unidades M.2 (fator forma 2280), remova o suporte M.2 pré-instalado.
      1. Remova os dois parafusos que prendem o suporte M.2.
      2. Eleve o M.2 da placa-mãe.
      Figura 5. Removendo o suporte M.2

    2. Instale a unidade M.2.
      1. Instale a unidade M.2.
      2. Segure a unidade M.2 em um ângulo e insira-a no slot M.2.
      3. Abaixe a parte traseira da unidade M.2 para a placa-mãe.

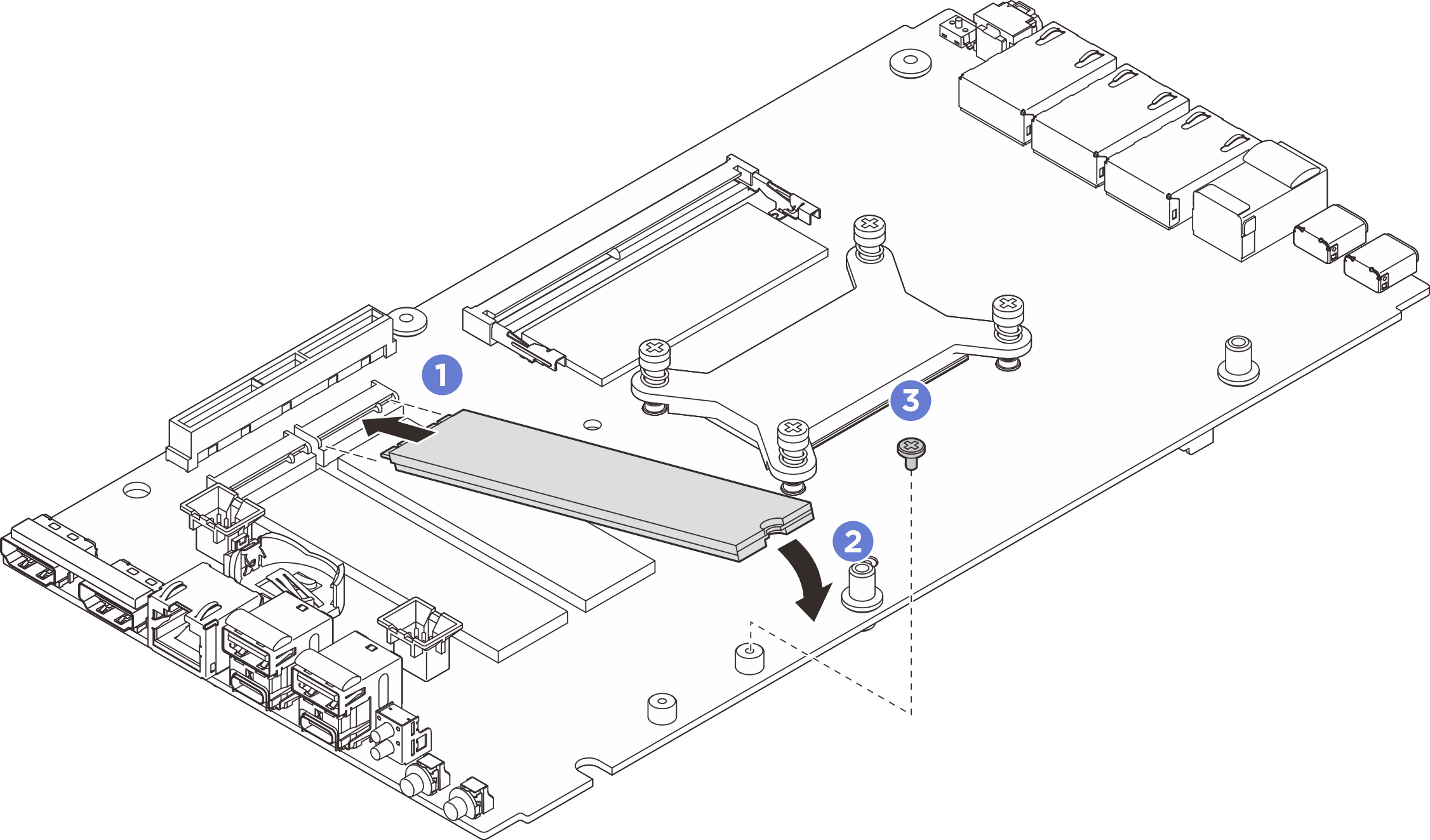

      Figura 6. Instalando a unidade M.2 tipo 22110

  4. Siga o procedimento abaixo para instalar a unidade M.2 tipo 2280.
    1. Se o servidor tiver sido instalado anteriormente com unidades M.2 (fator forma 22110), instale primeiro o suporte M.2.
      1. Alinhe o suporte M.2 com os pinos-guia; em seguida, coloque o suporte M.2 na placa-mãe.
      2. Prenda o suporte M.2 com dois parafusos.
      Figura 7. Instalando o suporte M.2

    2. Instale a unidade M.2.
      1. Instale a unidade M.2.
      2. Segure a unidade M.2 em um ângulo e insira-a no slot M.2.
      3. Abaixe a parte traseira da unidade M.2 para a placa-mãe.

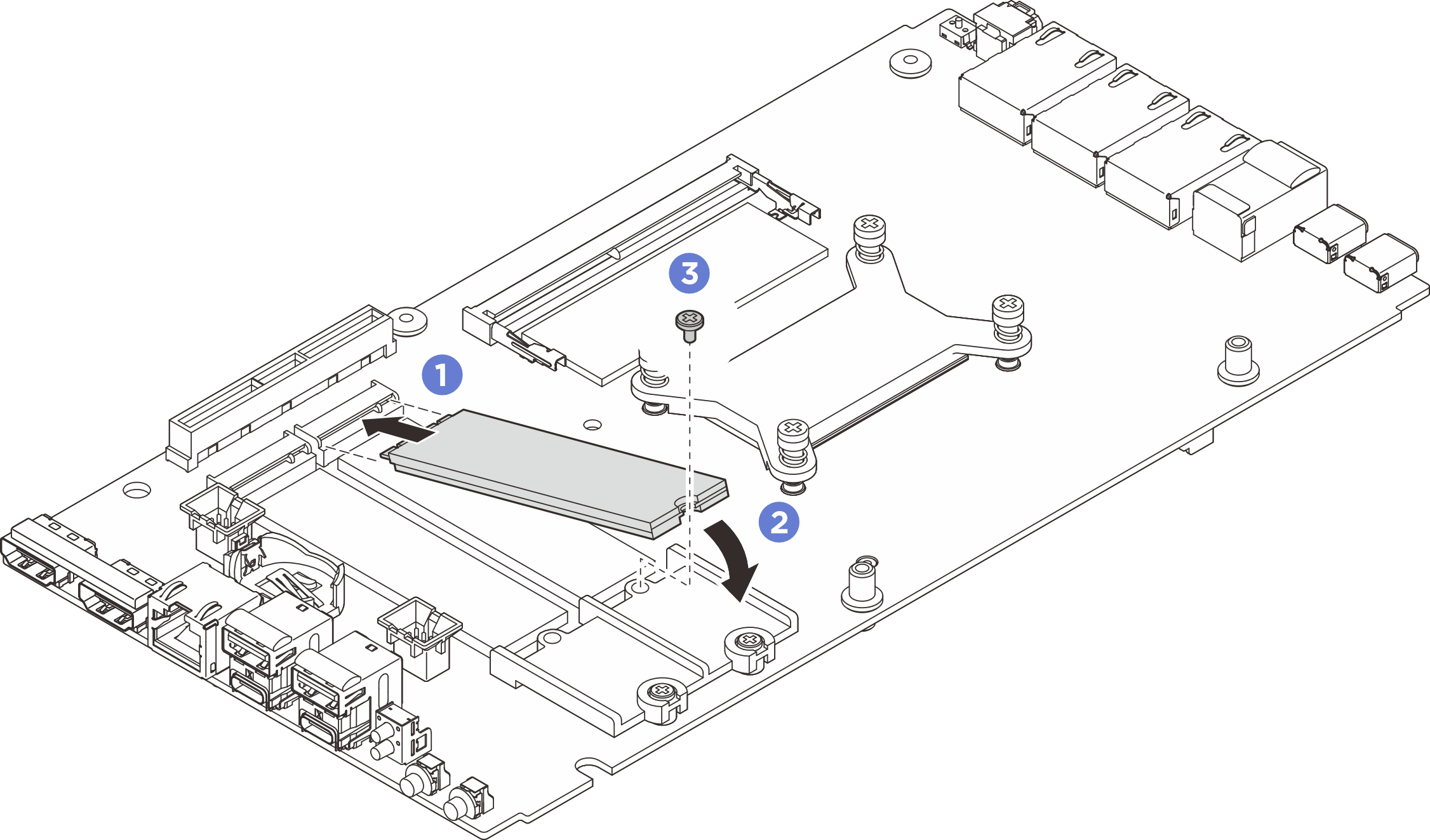

      Figura 8. Instalando a unidade M.2 tipo 2280

Depois de concluir

  1. Instale a tampa superior. Consulte Instalar a tampa superior.
  2. Se for aplicável, instale o kit de expansão. Consulte Instalar o kit de expansão.
  3. Se for aplicável, instale o preenchimento de expansão. Consulte Instalar o preenchedor de expansão.
  4. Instale a cobertura do ventilador para montagem em desktop. Consulte Instale uma cobertura do ventilador para montagem em desktop.
  5. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
