ติดตั้งไดรฟ์ M.2

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. เปลี่ยนแผ่นระบายความร้อนเป็นแผ่นใหม่หากแผ่นระบายความร้อนอยู่ในสภาพต่างๆ ดังต่อไปนี้ อย่าลืมปฏิบัติตาม คู่มือการติดตั้งแผ่นระบายความร้อน
      • แผ่นระบายความร้อนเสียหายหรือหลุดออก
      • เมื่อส่วนประกอบที่มีการเปลี่ยนเป็นผลิตภัณฑ์ของยี่ห้ออื่นหรือมีฟอร์มแฟคเตอร์ที่แตกต่างกัน อาจทำให้แผ่นระบายความร้อนเสียรูปทรงหรือเสียหายได้

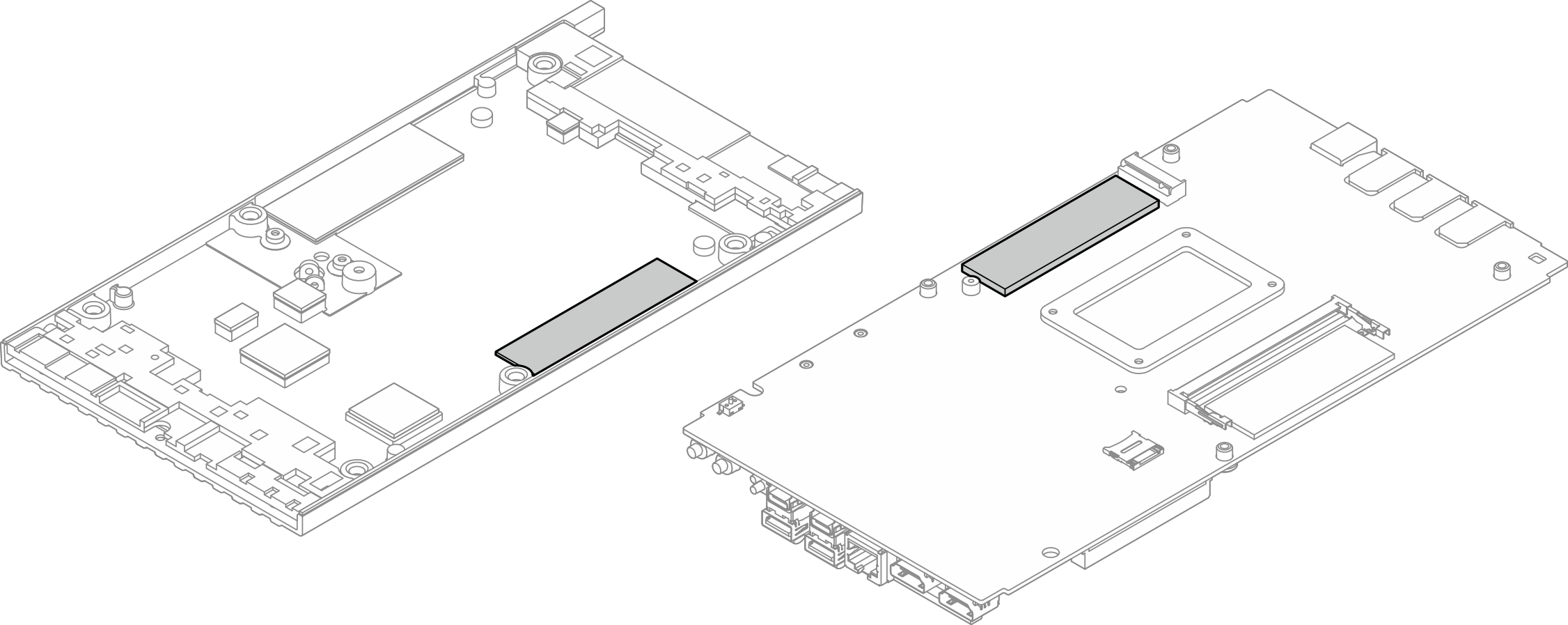

      รูปที่ 2. แผ่นระบายความร้อนช่องเสียบไดรฟ์ M.2 1 (ฝาครอบด้านล่างและด้านข้างแผงระบบ)

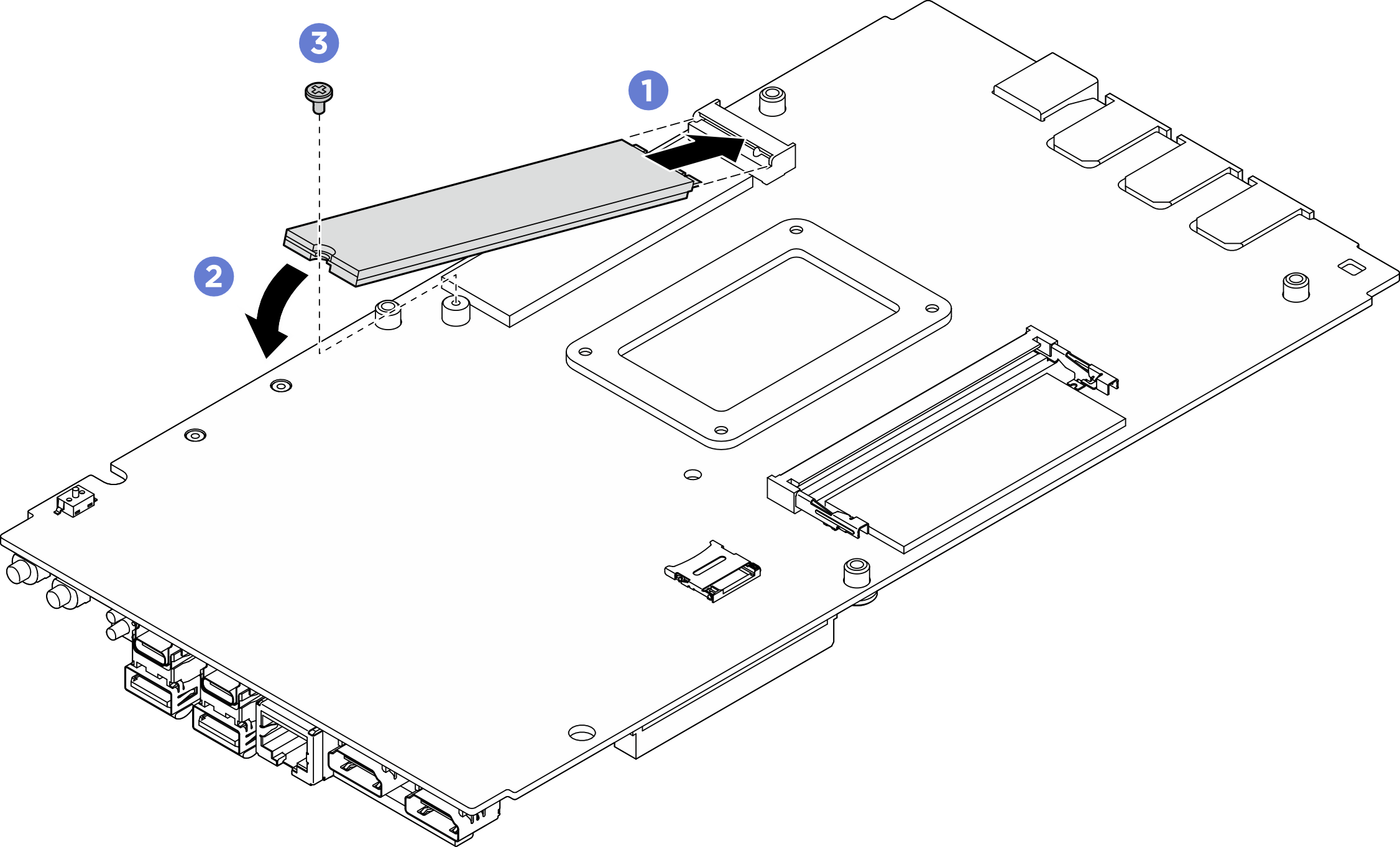

2. ติดตั้งไดรฟ์ M.2
   1. จับไดรฟ์ M.2 ให้ตรงมุม แล้วเสียบไดรฟ์ลงในช่องเสียบ M.2
   2. วางด้านหลังของไดรฟ์ M.2 ลงในแผงระบบ
   3. ยึดไดรฟ์ M.2 ด้วยสกรูหนึ่งตัว
      รูปที่ 3. การติดตั้งไดรฟ์ M.2



ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. เปลี่ยนแผ่นระบายความร้อนเป็นแผ่นใหม่หากแผ่นระบายความร้อนอยู่ในสภาพต่างๆ ดังต่อไปนี้ อย่าลืมปฏิบัติตาม คู่มือการติดตั้งแผ่นระบายความร้อน
      • แผ่นระบายความร้อนเสียหายหรือหลุดออก
      • เมื่อส่วนประกอบที่มีการเปลี่ยนเป็นผลิตภัณฑ์ของยี่ห้ออื่นหรือมีฟอร์มแฟคเตอร์ที่แตกต่างกัน อาจทำให้แผ่นระบายความร้อนเสียรูปทรงหรือเสียหายได้

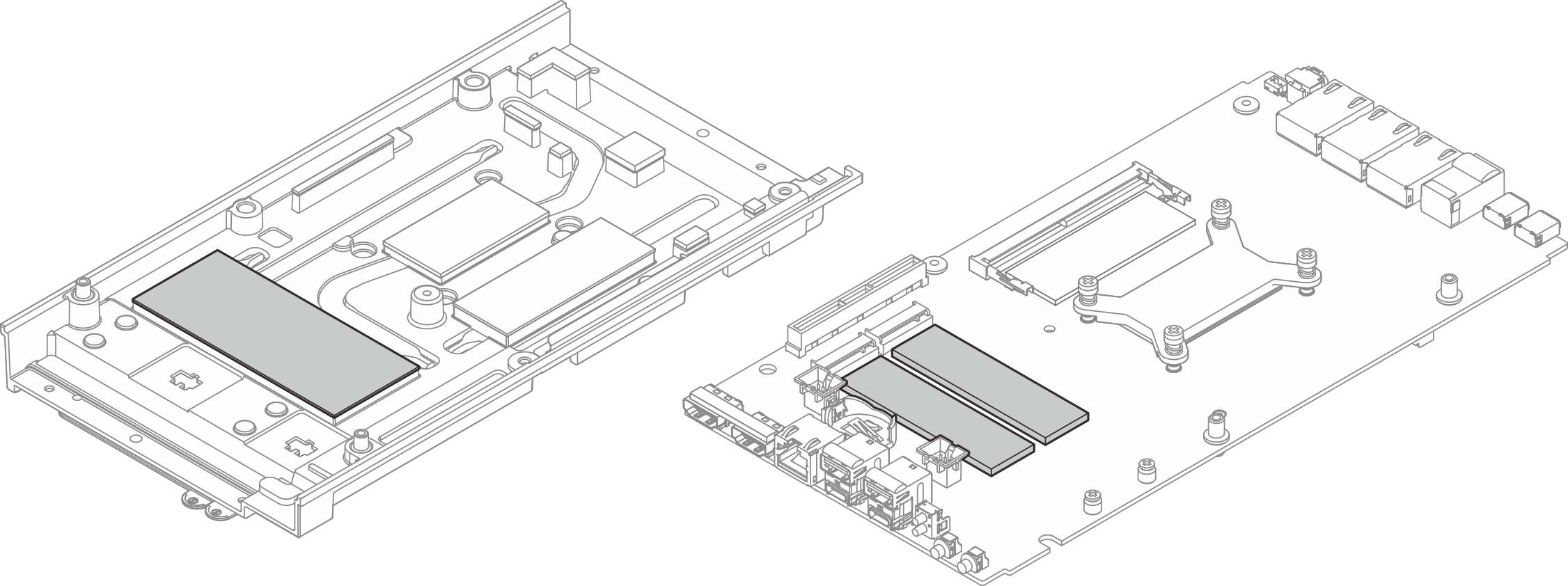

      รูปที่ 4. แผ่นระบายความร้อนช่องเสียบไดรฟ์ M.2 ช่องเสียบ 2 และช่องเสียบ 3 (ฝาครอบด้านบนและด้านข้างแผงระบบ)

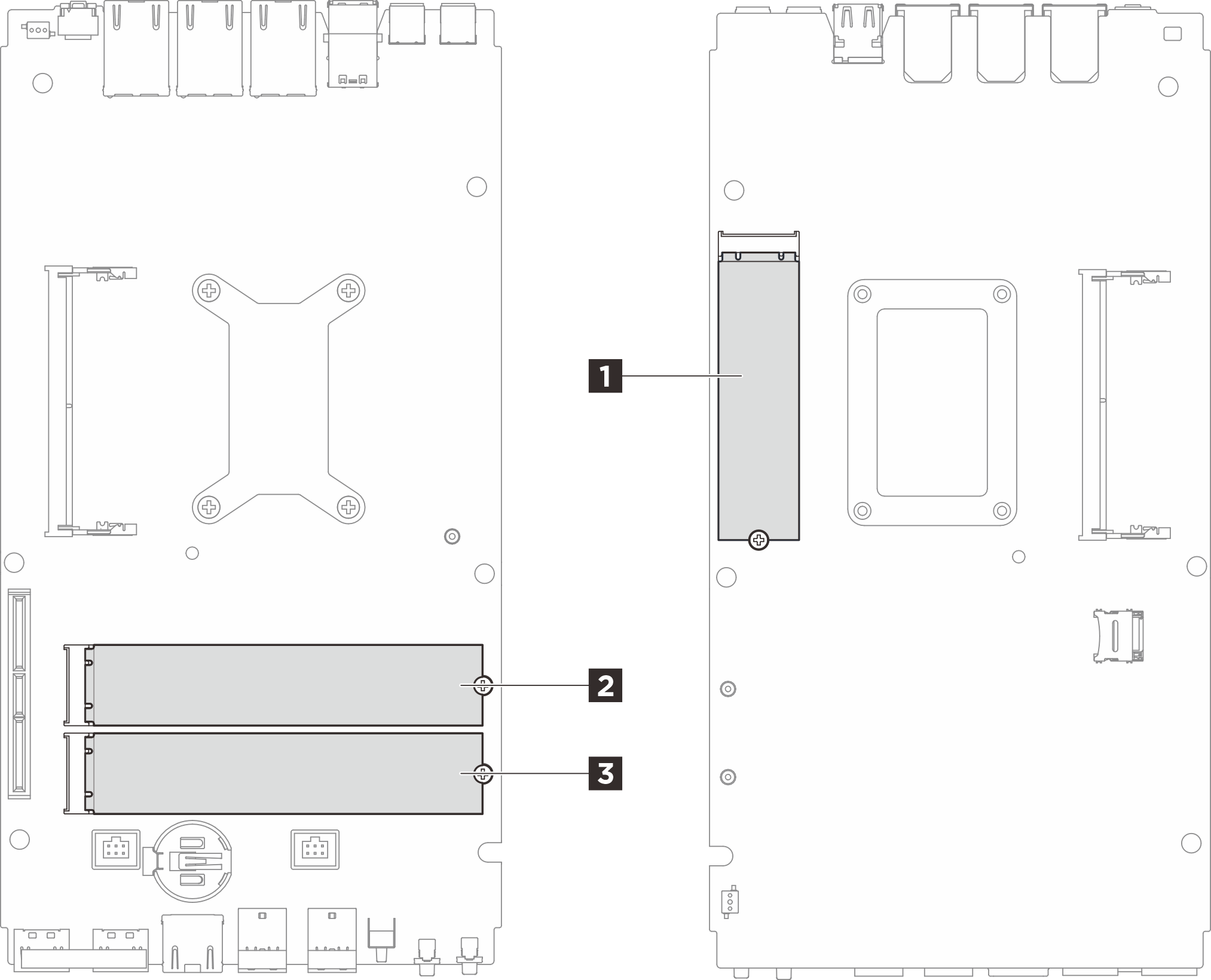

2. เซิร์ฟเวอร์รองรับไดรฟ์ M.2 สองประเภทในช่องเสียบ 2 และช่องเสียบ 3 โดยที่ฟอร์มแฟคเตอร์คือ 22110 และ 2280 ขั้นตอนการติดตั้งจะแตกต่างกันไปขึ้นอยู่กับฟอร์มแฟคเตอร์ M.2
   1. ติดตั้งไดรฟ์ M.2 ชนิด 22110
   2. ติดตั้งไดรฟ์ M.2 ชนิด 2280

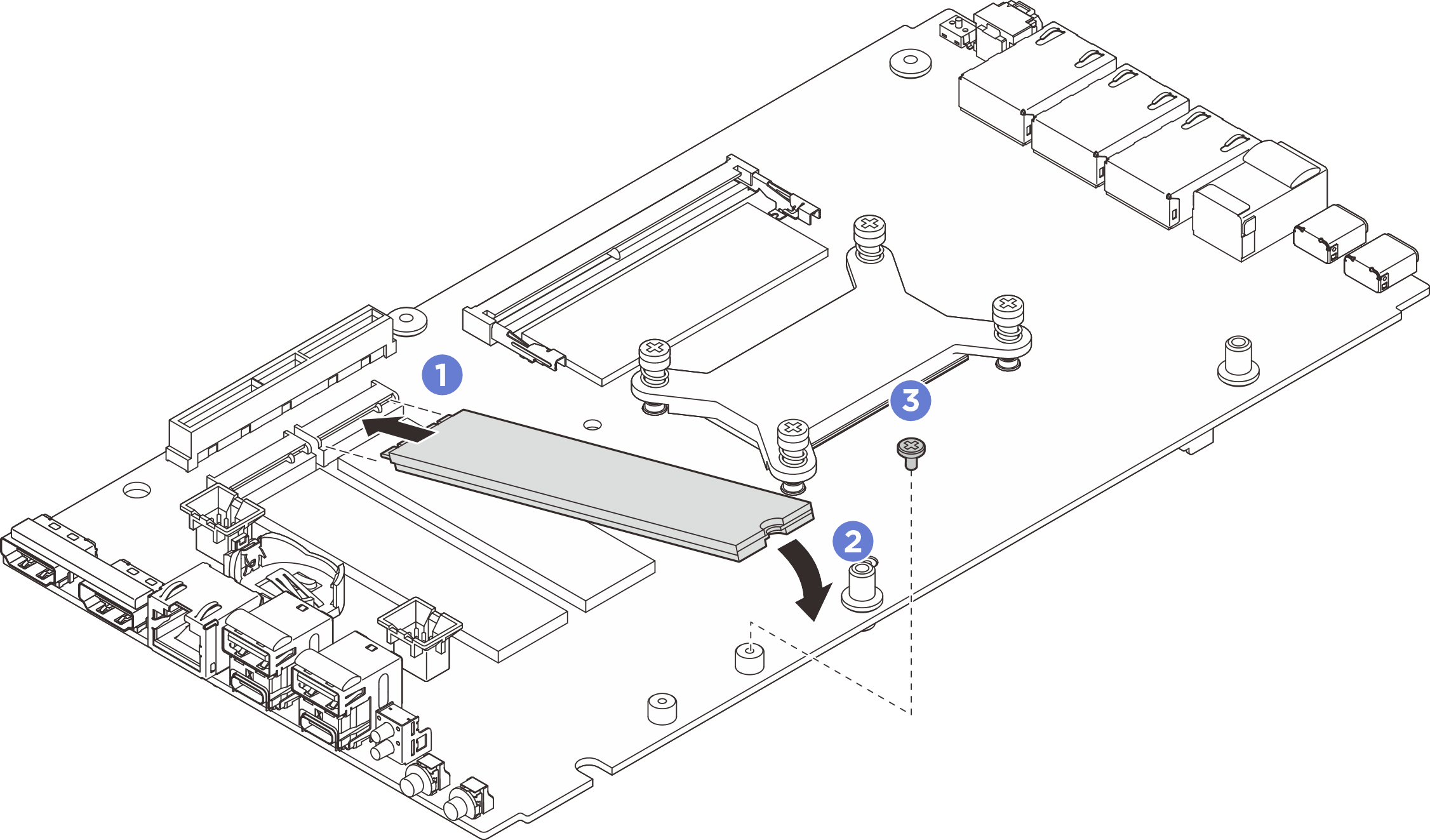

3. ปฏิบัติตามขั้นตอนด้านล่างเพื่อติดตั้งไดรฟ์ M.2 ชนิด 22110

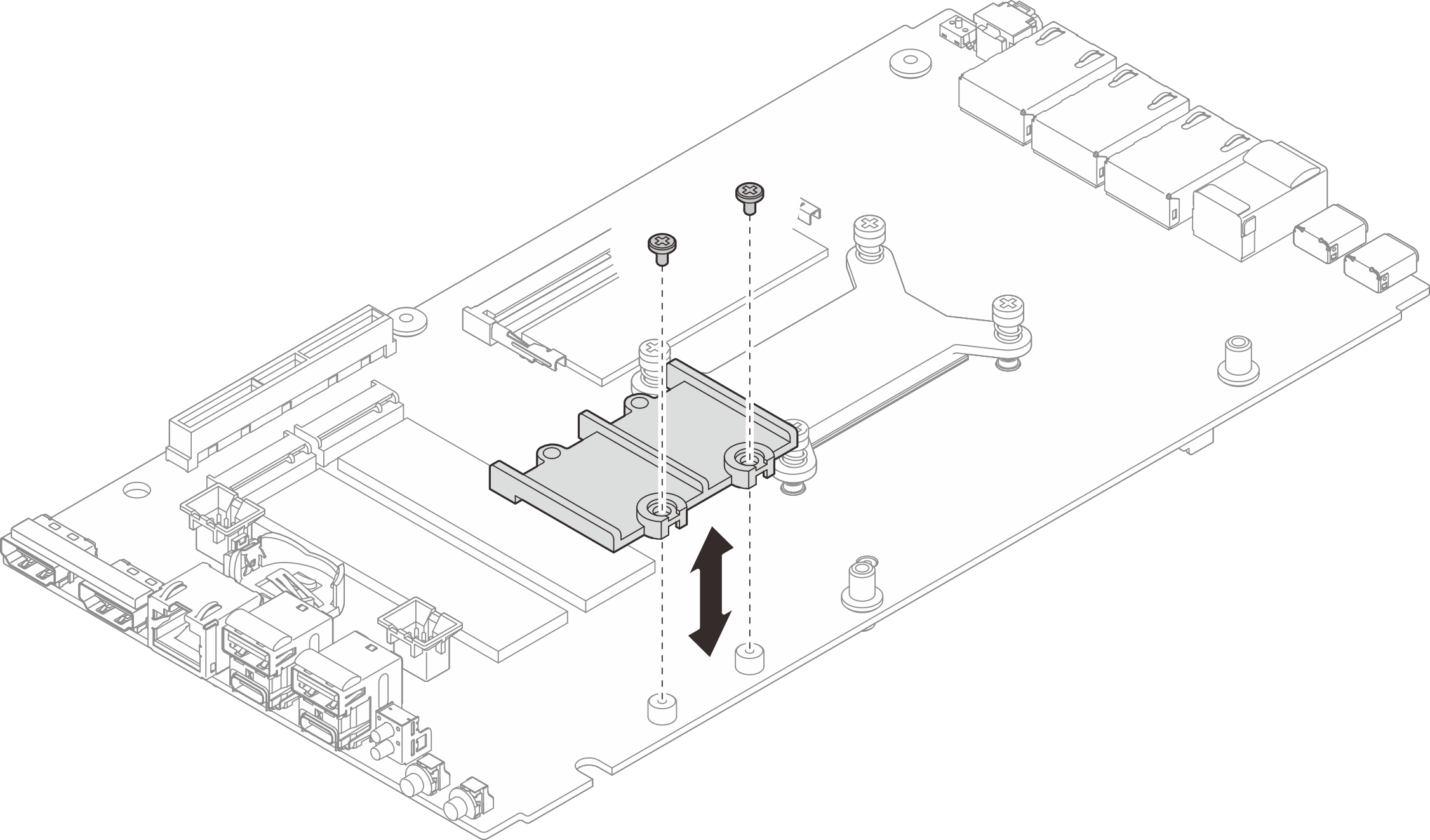

   1. หากเซิร์ฟเวอร์เคยติดตั้งไดรฟ์ M.2 (ฟอร์มแฟคเตอร์ 2280) มาแล้ว ให้ถอดตัวจับ M.2 ที่ติดตั้งไว้ล่วงหน้าออก
      1. ถอดสกรูสองตัวที่ยึดตัวจับ M.2 ออก
      2. ยกตัวยึด M.2 ออกจากแผงระบบ

      รูปที่ 5. การถอดตัวยึด M.2


   2. ติดตั้งไดรฟ์ M.2
      1. ติดตั้งไดรฟ์ M.2
      2. จับไดรฟ์ M.2 ให้ตรงมุม แล้วเสียบไดรฟ์ลงในช่องเสียบ M.2
      3. วางด้านหลังของไดรฟ์ M.2 ลงในแผงระบบ

      รูปที่ 6. การติดตั้งไดรฟ์ M.2 ประเภท 22110

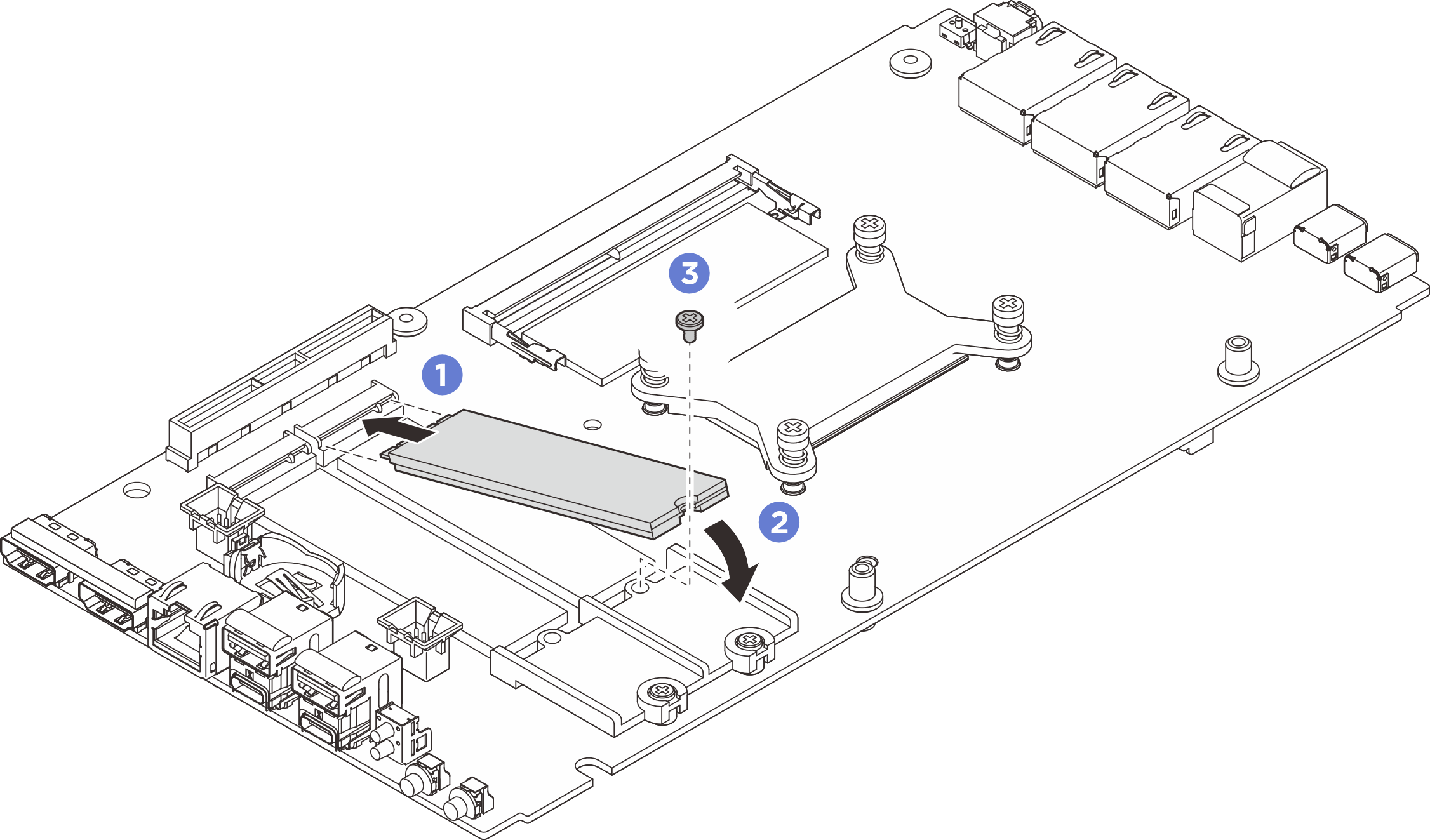

4. ทำตามขั้นตอนด้านล่างเพื่อติดตั้งไดรฟ์ M.2 ประเภท 2280
   1. หากเซิร์ฟเวอร์เคยติดตั้งไดรฟ์ M.2 (ฟอร์มแฟคเตอร์ 22110) มาก่อน ให้ติดตั้งตัวยึด M.2 ก่อน
      1. จัดตำแหน่งตัวยึด M.2 ให้ตรงกับหมุดนำร่อง แล้ววางตัวยึด M.2 บนแผงระบบ
      2. ยึดตัวยึด M.2 ด้วยสกรูสองตัว

      รูปที่ 7. การติดตั้งตัวยึด M.2


   2. ติดตั้งไดรฟ์ M.2
      1. ติดตั้งไดรฟ์ M.2
      2. จับไดรฟ์ M.2 ให้ตรงมุม แล้วเสียบไดรฟ์ลงในช่องเสียบ M.2
      3. วางด้านหลังของไดรฟ์ M.2 ลงในแผงระบบ

      รูปที่ 8. การติดตั้งไดรฟ์ M.2 ประเภท 2280
