M.2 드라이브 설치

이 섹션의 지침에 따라 시스템 보드에 M.2 드라이브를 설치하십시오.

이 작업 정보

S002
disconnect all power
경고
장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

필수 도구

구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.
  • 열 패드 키트: 자세한 내용은 해당 교체 절차를 참조하십시오.
    • 시스템 보드 열 패드 키트: 슬롯에 설치된 M.2 드라이브에 따라 M.2 드라이브 열 패드가 다릅니다.
    • 윗면 덮개/밑면 덮개 열 패드 키트: 슬롯에 설치된 M.2 드라이브에 따라 M.2 드라이브 열 패드가 다릅니다.
      • 슬롯 1에 설치된 M.2 드라이브: 밑면 덮개 열 패드 키트
      • 슬롯 2 및 3에 설치된 M.2 드라이브: 윗면 덮개 열 패드 키트
주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

절차

  1. 이 작업을 준비하십시오.
    1. 슬롯을 찾아 M.2 드라이브를 설치합니다.
      주의
      시스템 보드에 설치할 M.2 드라이브가 하나만 있는 경우 M.2 드라이브는 슬롯 0에 설치해야 합니다.

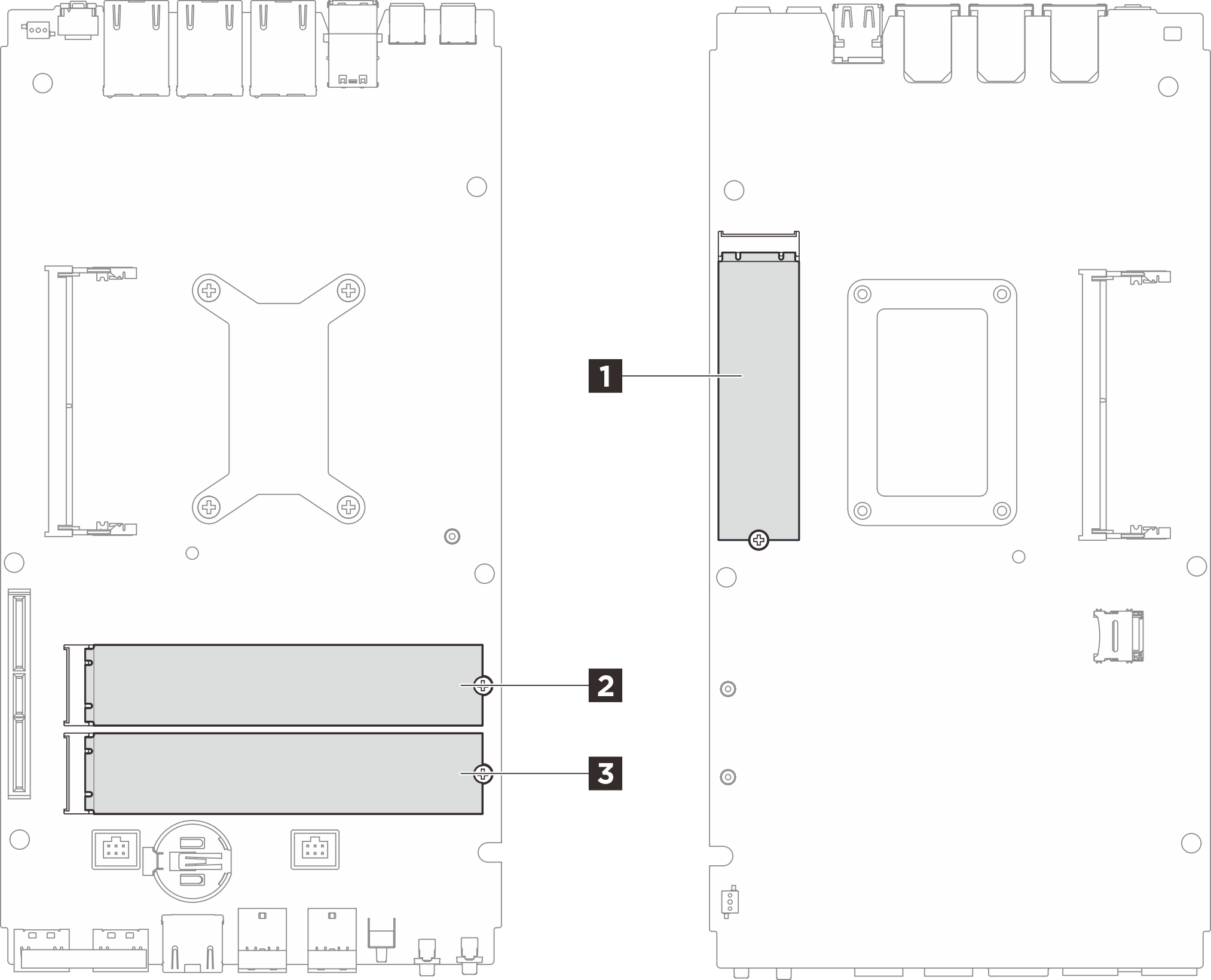

      그림 1. M.2 드라이브 슬롯 번호 지정

      1 슬롯 1/M.2 드라이브 02 슬롯 2/M.2 드라이브 1
      3 슬롯 3/M.2 드라이브 2
  2. 설치할 M.2 드라이브에 해당하는 섹션에 따라 진행하십시오.

슬롯 1에 M.2 드라이브 설치​

절차

  1. 이 작업을 준비하십시오.
    1. 열 패드 상태가 다음 중 하나에 해당하는 경우 열 패드를 새로운 것으로 교체합니다. 열 패드 설치 지침의 내용을 따릅니다.
      • 열 패드가 손상되었거나 분리되었습니다.
      • 교체된 구성 요소의 브랜드 또는 형태가 다른 경우 열 패드가 변형되거나 손상될 수 있습니다.

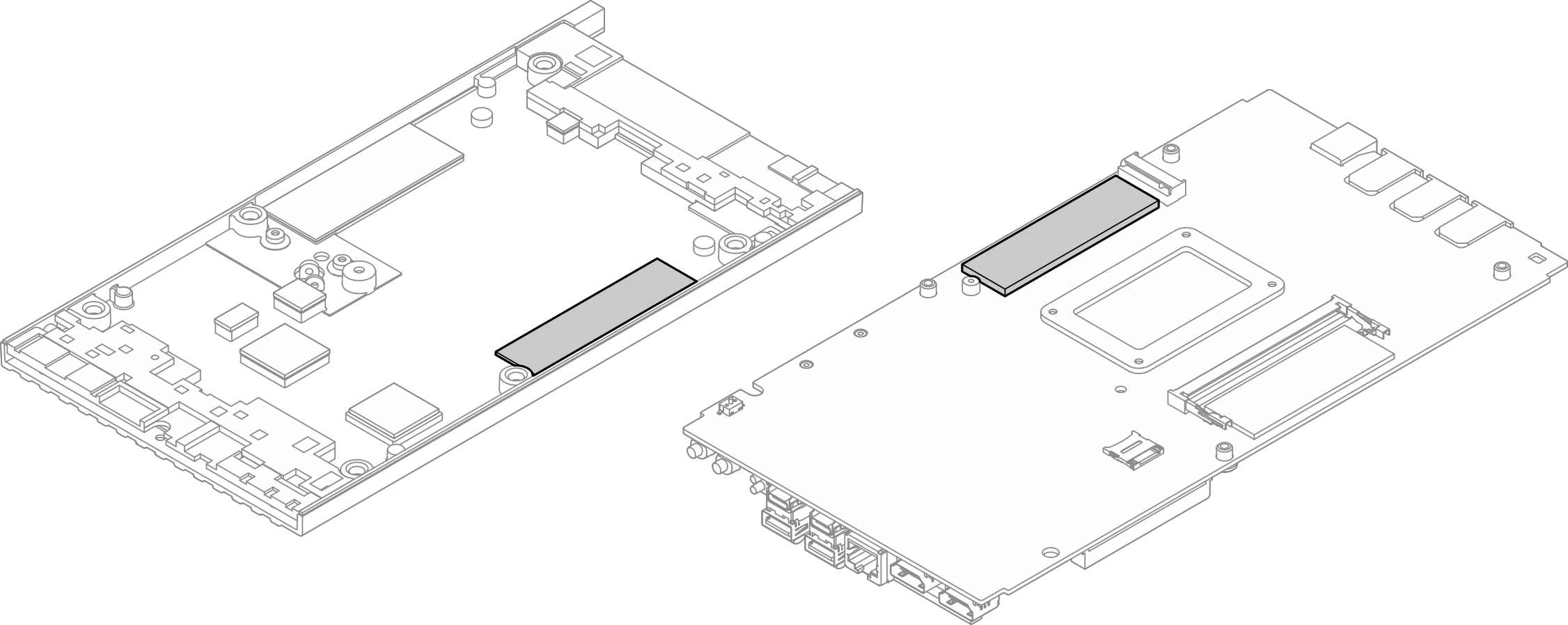

      그림 2. M.2 드라이브 슬롯 1 열 패드(밑면 덮개 및 시스템 보드 측면)

  2. M.2 드라이브를 설치하십시오.
    1. M.2 드라이브를 비스듬히 잡고 M.2 슬롯에 드라이브를 삽입하십시오.
    2. M.2 드라이브의 후면을 시스템 보드로 내립니다.
    3. 나사 1개로 M.2 드라이브를 고정합니다.

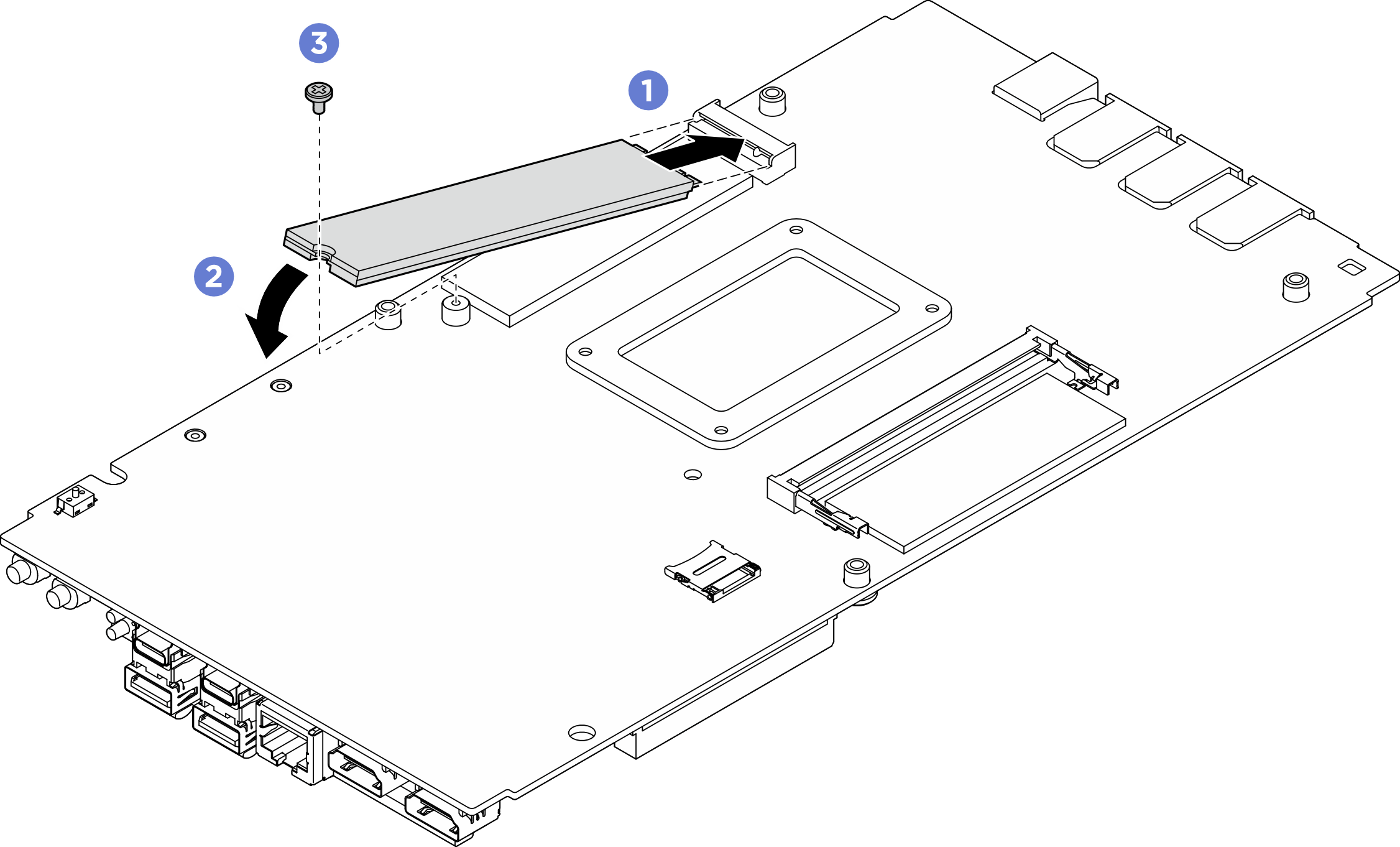

      그림 3. M.2 드라이브 설치

완료한 후

  1. 밑면 덮개를 설치하십시오. 밑면 덮개 설치의 내용을 참조하십시오.
  2. 해당하는 경우 확장 키트를 설치합니다. 확장 키트 설치의 내용을 참조하십시오.
  3. 해당하는 경우 확장 필러를 설치합니다. 확장 필러 설치의 내용을 참조하십시오.
  4. 데스크톱 마운트 팬 슈라우드를 설치합니다. 데스크톱 마운트 팬 슈라우드 설치의 내용을 참조하십시오.
  5. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.

M.2 드라이브를 슬롯 2 및 슬롯 3에 설치​

절차

  1. 이 작업을 준비하십시오.
    1. 열 패드 상태가 다음 중 하나에 해당하는 경우 열 패드를 새로운 것으로 교체합니다. 열 패드 설치 지침의 내용을 따릅니다.
      • 열 패드가 손상되었거나 분리되었습니다.
      • 교체된 구성 요소의 브랜드 또는 형태가 다른 경우 열 패드가 변형되거나 손상될 수 있습니다.

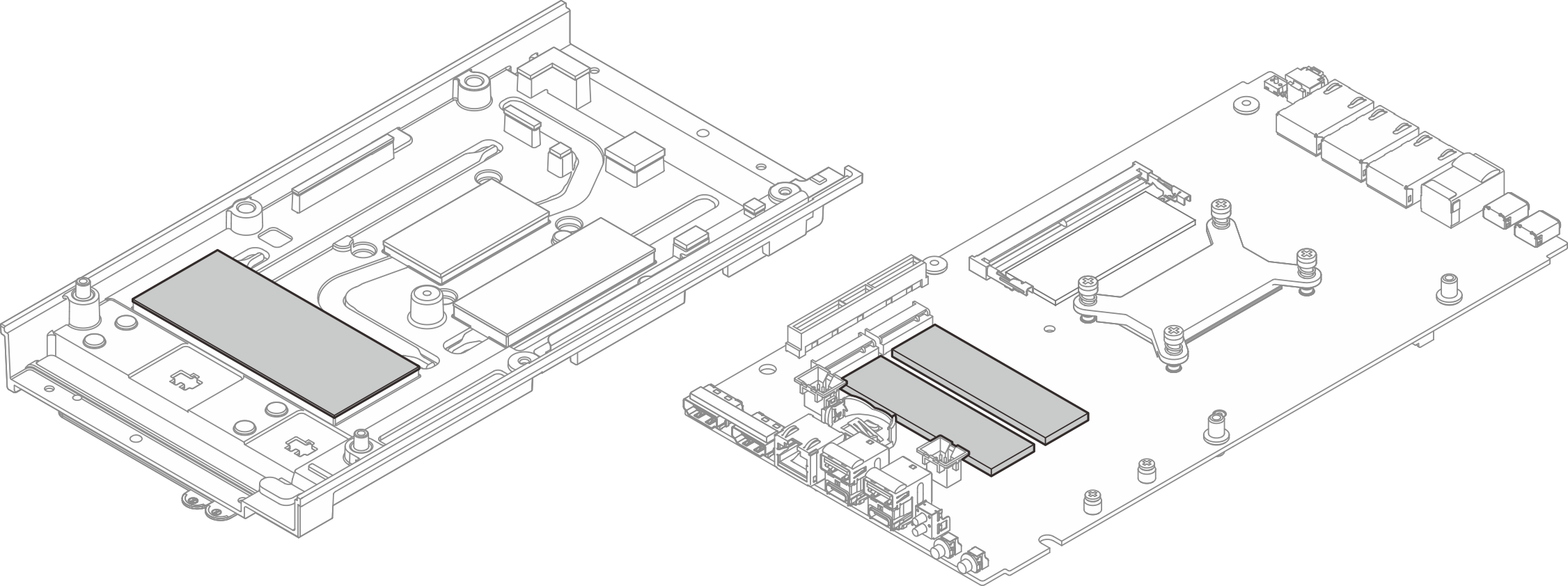

      그림 4. M.2 드라이브 슬롯 2 및 슬롯 3 열 패드(윗면 덮개 및 시스템 보드 측면)

  2. 서버는 슬롯 2와 슬롯 3에서 2가지 유형(폼 팩터 22110 및 2280)의 M.2 드라이브를 지원합니다. M.2 폼 팩터에 따라 설치 절차가 다릅니다.
    1. M.2 드라이브 유형 22110 설치
    2. M.2 드라이브 유형 2280 설치
  3. 아래 절차에 따라 M.2 드라이브 유형 22110을 설치하십시오.
    1. 이전에 서버에 M.2 드라이브(2280 폼 팩터)가 설치된 경우 사전 설치된 M.2 홀더를 제거하십시오.
      1. M.2 홀더를 고정하는 나사 2개를 제거하십시오.
      2. 시스템 보드에서 M.2 홀더를 들어 올리십시오.

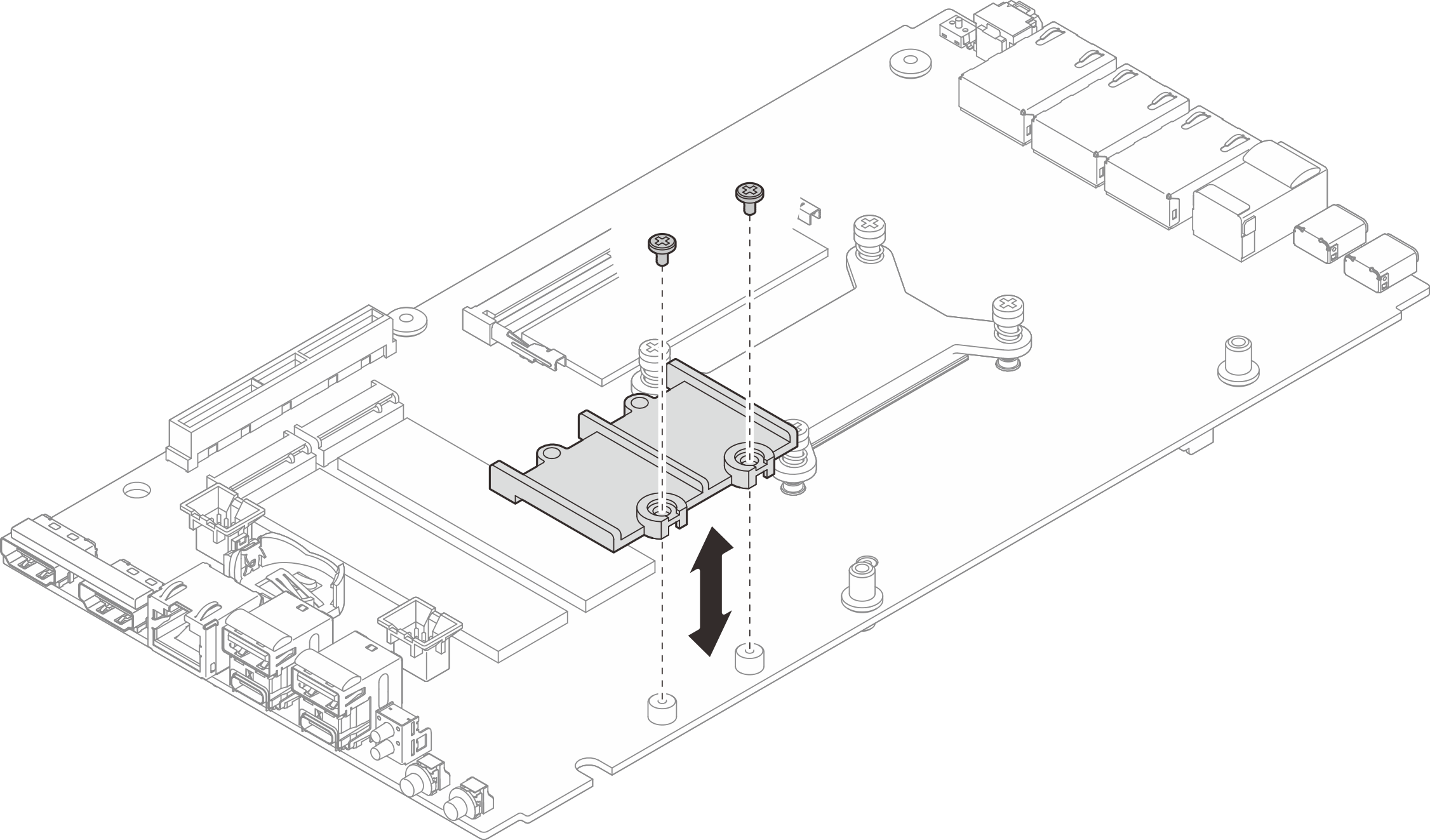

      그림 5. M.2 홀더 제거

    2. M.2 드라이브를 설치하십시오.
      1. M.2 드라이브를 설치하십시오.
      2. M.2 드라이브를 비스듬히 잡고 M.2 슬롯에 드라이브를 삽입하십시오.
      3. M.2 드라이브의 후면을 시스템 보드로 내립니다.

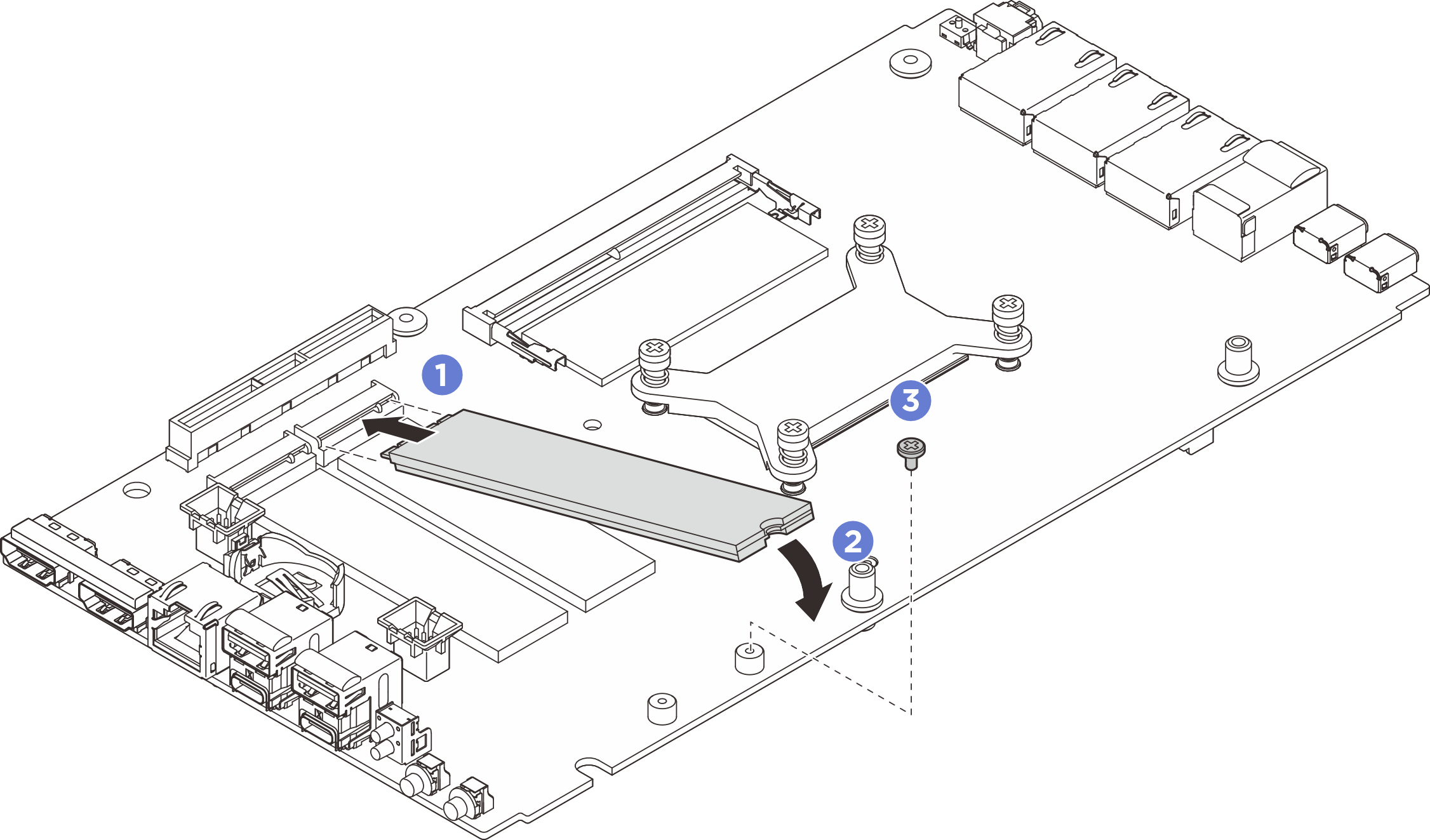

      그림 6. M.2 드라이브 유형 22110 설치

  4. 아래 절차에 따라 M.2 드라이브 유형 2280을 설치하십시오.
    1. 이전에 M.2 드라이브(22110 폼 팩터)와 함께 서버를 설치한 경우 M.2 홀더를 먼저 설치하십시오.
      1. M.2 홀더를 가이드 핀에 맞춥니다. 그런 다음 M.2 홀더를 시스템 보드에 놓습니다.
      2. 나사 2개로 M.2 홀더를 고정합니다.
      그림 7. M.2 홀더 설치

    2. M.2 드라이브를 설치하십시오.
      1. M.2 드라이브를 설치하십시오.
      2. M.2 드라이브를 비스듬히 잡고 M.2 슬롯에 드라이브를 삽입하십시오.
      3. M.2 드라이브의 후면을 시스템 보드로 내립니다.
      그림 8. M.2 드라이브 유형 2280 설치

완료한 후

  1. 윗면 덮개를 설치하십시오. 윗면 덮개 설치의 내용을 참조하십시오.
  2. 해당하는 경우 확장 키트를 설치합니다. 확장 키트 설치의 내용을 참조하십시오.
  3. 해당하는 경우 확장 필러를 설치합니다. 확장 필러 설치의 내용을 참조하십시오.
  4. 데스크톱 마운트 팬 슈라우드를 설치합니다. 데스크톱 마운트 팬 슈라우드 설치의 내용을 참조하십시오.
  5. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
