M.2 ドライブの取り付け

システム・ボードに M.2 ドライブを取り付けるには、このセクションの手順に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

必要なツール

コンポーネントを適切に交換するために、以下にリストされている必要なツールが手元にあることを確認してください。

サーマル・パッド・キット: 詳細については、それぞれの交換手順を参照してください。
- システム・ボードのサーマル・パッド・キット: スロットに取り付けられている M.2 ドライブに応じた M.2 ドライブ用サーマル・パッド。
- トップ・カバー / 下部カバーのサーマル・パッド・キット: スロットに取り付けられている M.2 ドライブに応じた M.2 ドライブ用サーマル・パッド。
  - スロット 1 に取り付けられた M.2 ドライブ: 下部カバーのサーマル・パッド・キット
  - スロット 2 および 3 に取り付けられた M.2 ドライブ: トップ・カバーのサーマル・パッド・キット

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
コンポーネントが入っている帯電防止パッケージをサーバーの塗装されていない金属面に接触させてから、コンポーネントをパッケージから取り出し、帯電防止面の上に置きます。

手順

このタスクの準備をします。
1. M.2 ドライブを取り付けるスロットの位置を確認します。
  重要
  システム・ボードに M.2 ドライブを 1 つだけ取り付ける場合は、スロット 0 に取り付ける必要があります。

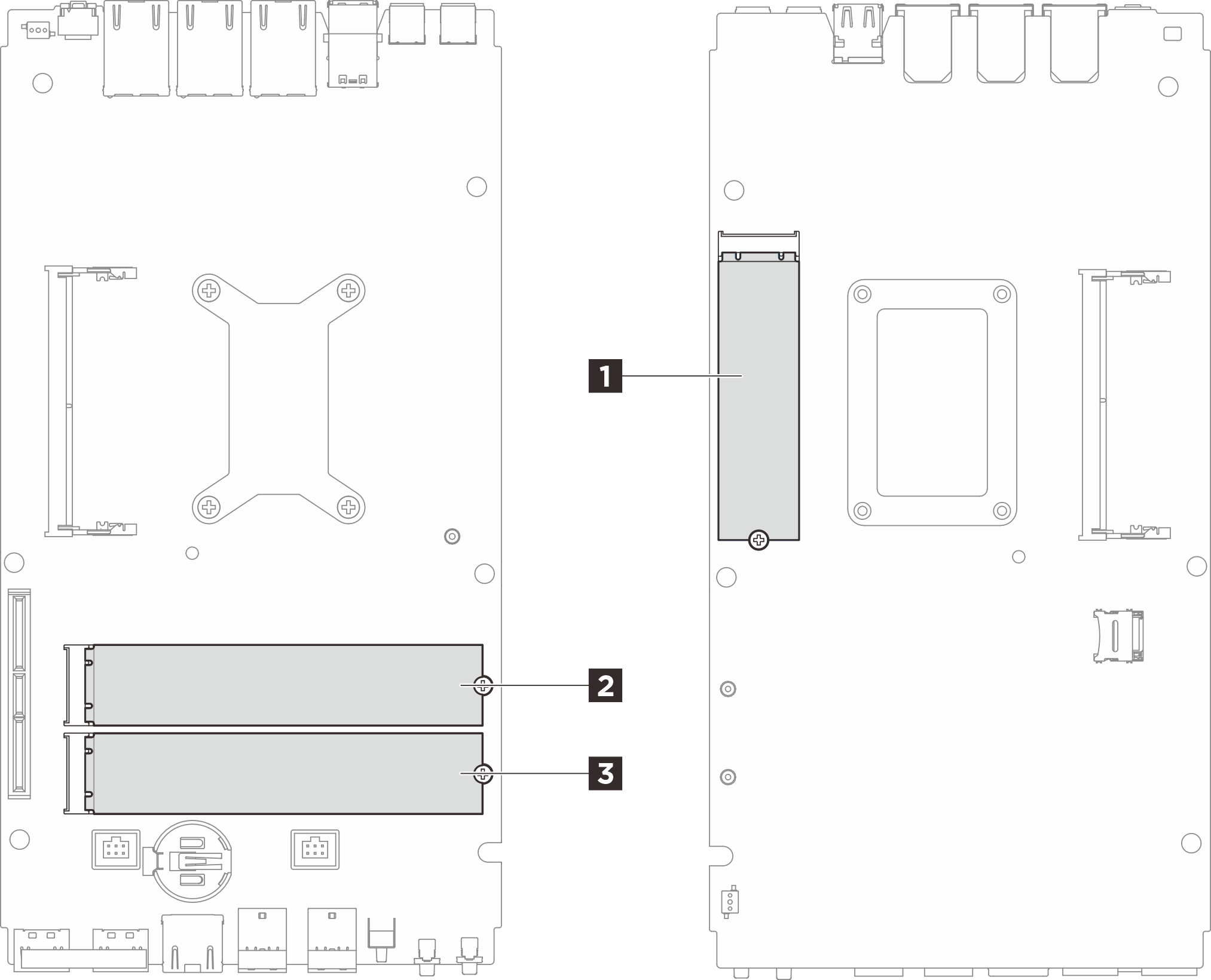

  図 1. M.2 ドライブ・スロットの番号

  1 スロット 1 / M.2 ドライブ 0 2 スロット 2 / M.2 ドライブ 1
  3 スロット 3 / M.2 ドライブ 2
取り付ける M.2 ドライブに応じて、該当セクションに進んでください。
- M.2 ドライブのスロット 1 への取り付け
- M.2 ドライブをスロット 2 とスロット 3 に取り付ける

M.2 ドライブのスロット 1 への取り付け

手順

このタスクの準備をします。
1. サーマル・パッドが以下のいずれかの条件にある場合は、サーマル・パッドを新しいものと交換します。必ずサーマル・パッドの取り付けのガイドラインに従ってください。
  - サーマル・パッドが破損しているか外れている。
  - 交換したコンポーネントが異なるブランドまたは異なる形状であり、サーマル・パッドの変形や損傷を引き起こす可能性がある。

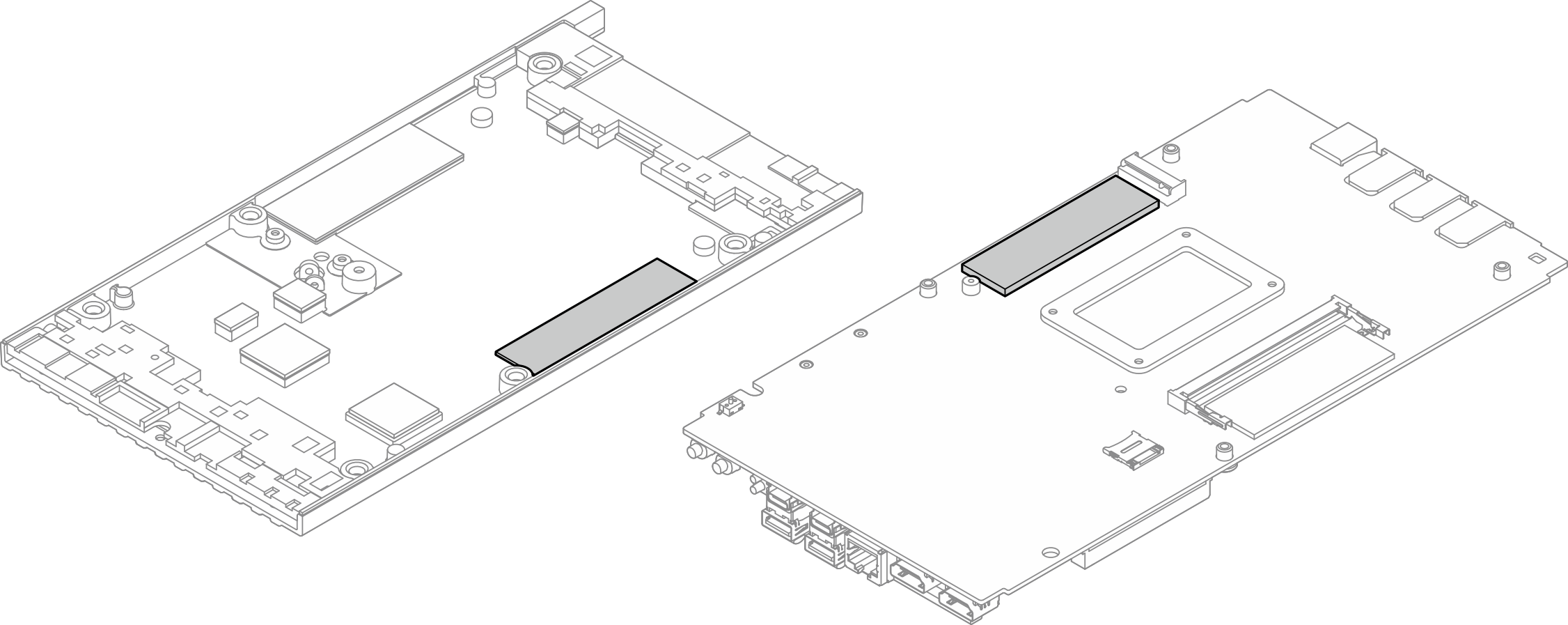

  図 2. M.2 ドライブ・スロット 1 のサーマル・パッド (下部カバー側およびシステム・ボード側)
M.2 ドライブを取り付けます。
1. M.2 ドライブを斜めに持ち、M.2 スロットに差し込みます。
2. M.2 ドライブの背面をシステム・ボード上に下ろします。
3. M.2 ドライブを 1 本のねじで固定します。
  図 3. M.2 ドライブの取り付け

完了したら

下部カバーを取り付けます。下部カバーの取り付けを参照してください。
該当する場合は、拡張キットを取り付けます。拡張キットの取り付けを参照してください。
該当する場合は、拡張フィラーを取り付けます。拡張フィラーの取り付けを参照してください。
デスクトップ・マウントのファン・シュラウドを取り付けます。デスクトップ・マウントのファン・シュラウドの取り付けを参照してください。
部品交換を完了します。部品交換の完了を参照してください。

M.2 ドライブをスロット 2 とスロット 3 に取り付ける

手順

このタスクの準備をします。
1. サーマル・パッドが以下のいずれかの条件にある場合は、サーマル・パッドを新しいものと交換します。必ずサーマル・パッドの取り付けのガイドラインに従ってください。
  - サーマル・パッドが破損しているか外れている。
  - 交換したコンポーネントが異なるブランドまたは異なる形状であり、サーマル・パッドの変形や損傷を引き起こす可能性がある。

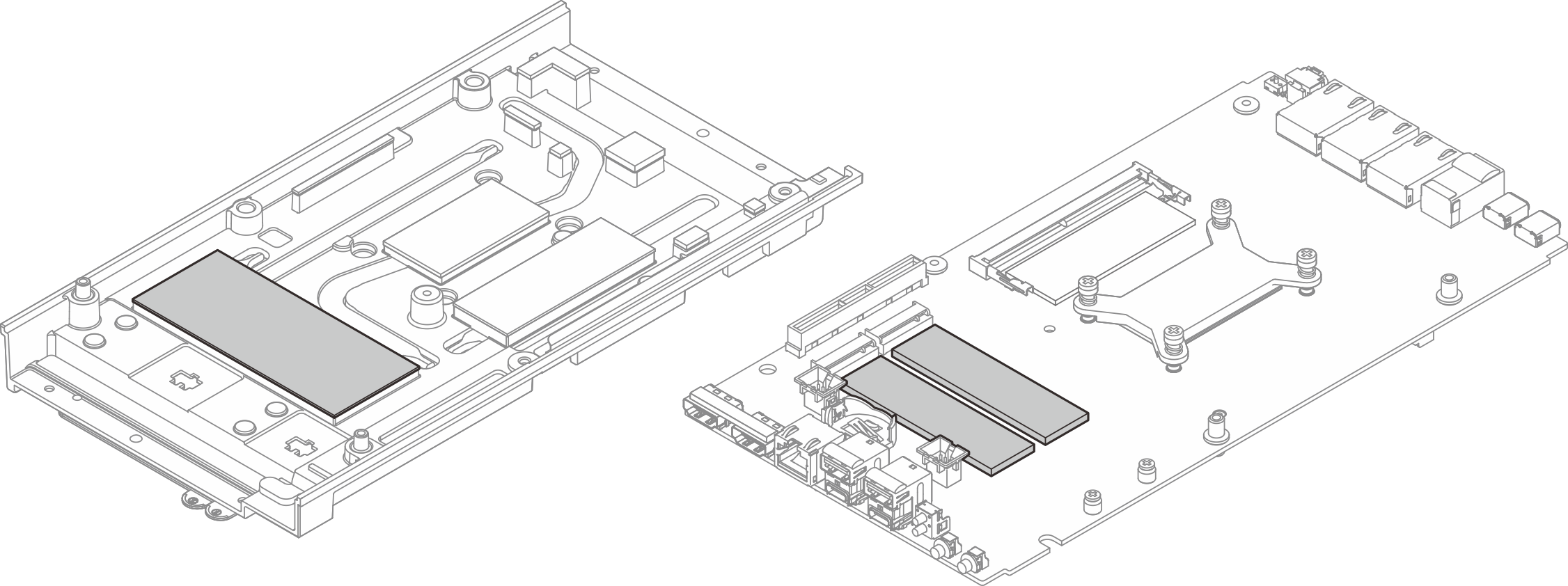

  図 4. M.2 ドライブ・スロット 2 およびスロット 3 のサーマル・パッド (トップ・カバー側およびシステム・ボード側)
サーバーのスロット 2 とスロット 3 には、2 つのタイプの M.2 ドライブ (フォーム・ファクター 22110 および 2280) を取り付け可能です。M.2 フォーム・ファクターによって、取り付け手順は異なります。
1. タイプ 22110 の M.2 ドライブの取り付け
2. タイプ 2280 の M.2 ドライブの取り付け
タイプ 22110 の M.2 ドライブを取り付けるには、以下の手順に従ってください。
1. サーバーに以前 M.2 ドライブ (2280 フォーム・ファクター) が取り付けられていた場合は、あらかじめ取り付けられている M.2 ホルダーを取り外します。
  1. M.2 ホルダーを固定している 2 本のねじを取り外します。
  2. システム・ボードから M.2 ホルダーを持ち上げます。

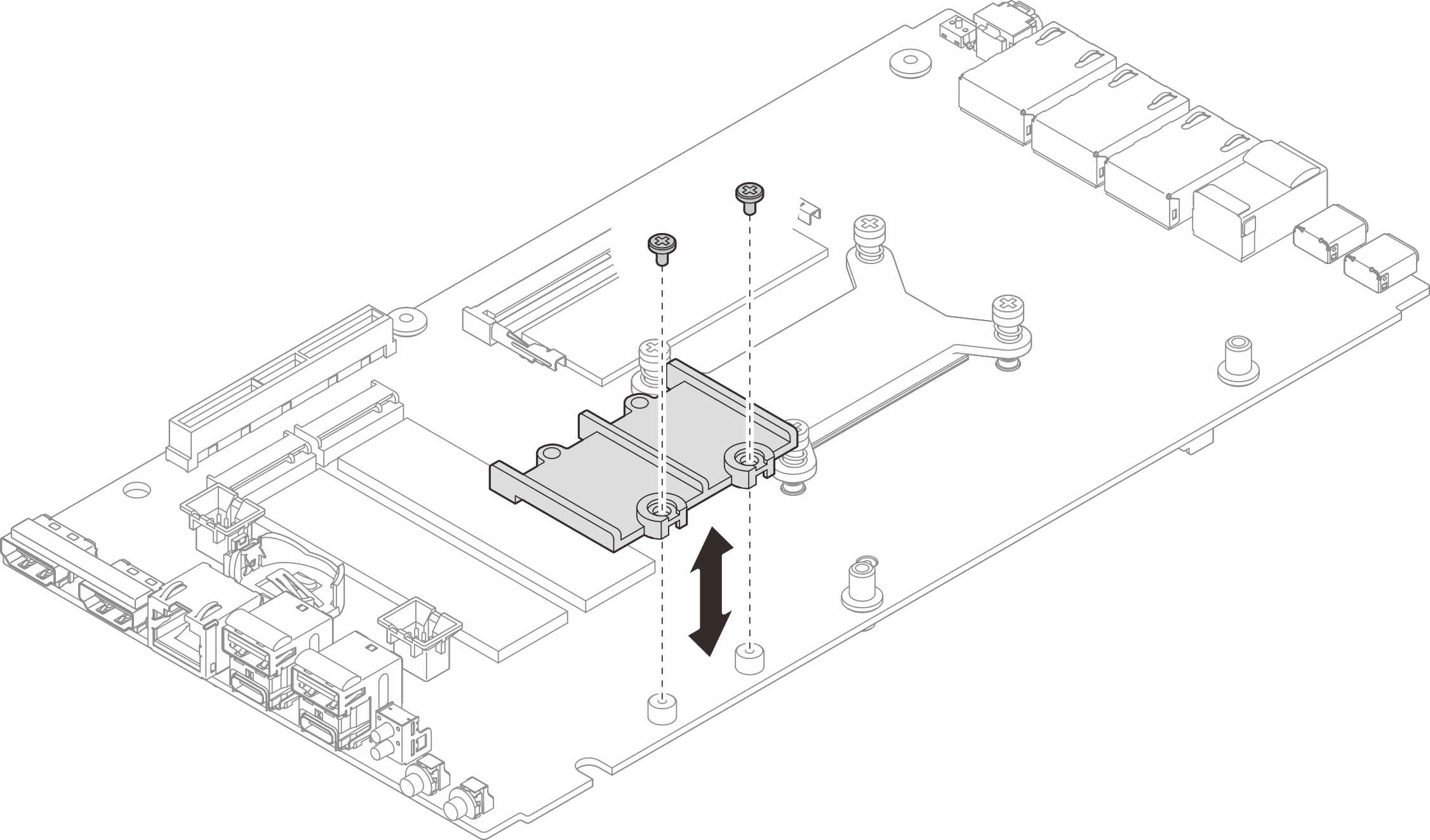

  図 5. M.2 ホルダーの取り外し
2. M.2 ドライブを取り付けます。
  1. M.2 ドライブを取り付けます。
  2. M.2 ドライブを斜めに持ち、M.2 スロットに差し込みます。
  3. M.2 ドライブの背面をシステム・ボード上に下ろします。
  図 6. M.2 ドライブ・タイプ 22110 の取り付け
以下の手順に従って、M.2 ドライブ・タイプ 2280 を取り付けます。
1. 以前にサーバーに M.2 ドライブ (22110 フォーム・ファクター) が取り付けられていた場合は、最初に M.2 ホルダーを取り付けます。
  1. M.2 ホルダーをガイド・ピンの位置に合わせて、システム・ボードの上に置きます。
  2. M.2 ホルダーを 2 本のねじで固定します。
  図 7. M.2 ホルダーの取り付け
2. M.2 ドライブを取り付けます。
  1. M.2 ドライブを取り付けます。
  2. M.2 ドライブを斜めに持ち、M.2 スロットに差し込みます。
  3. M.2 ドライブの背面をシステム・ボード上に下ろします。
  図 8. M.2 ドライブ・タイプ 2280 の取り付け
