安装 M.2 硬盘

按照本节中的说明将 M.2 硬盘安装到主板上。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

过程

  1. 为本任务做好准备。
    1. 找到要安装 M.2 硬盘的插槽。
      重要
      如果只需要安装一个 M.2 硬盘，建议在插槽 1 中安装 M.2 SATA/NVMe 2280 引导硬盘。

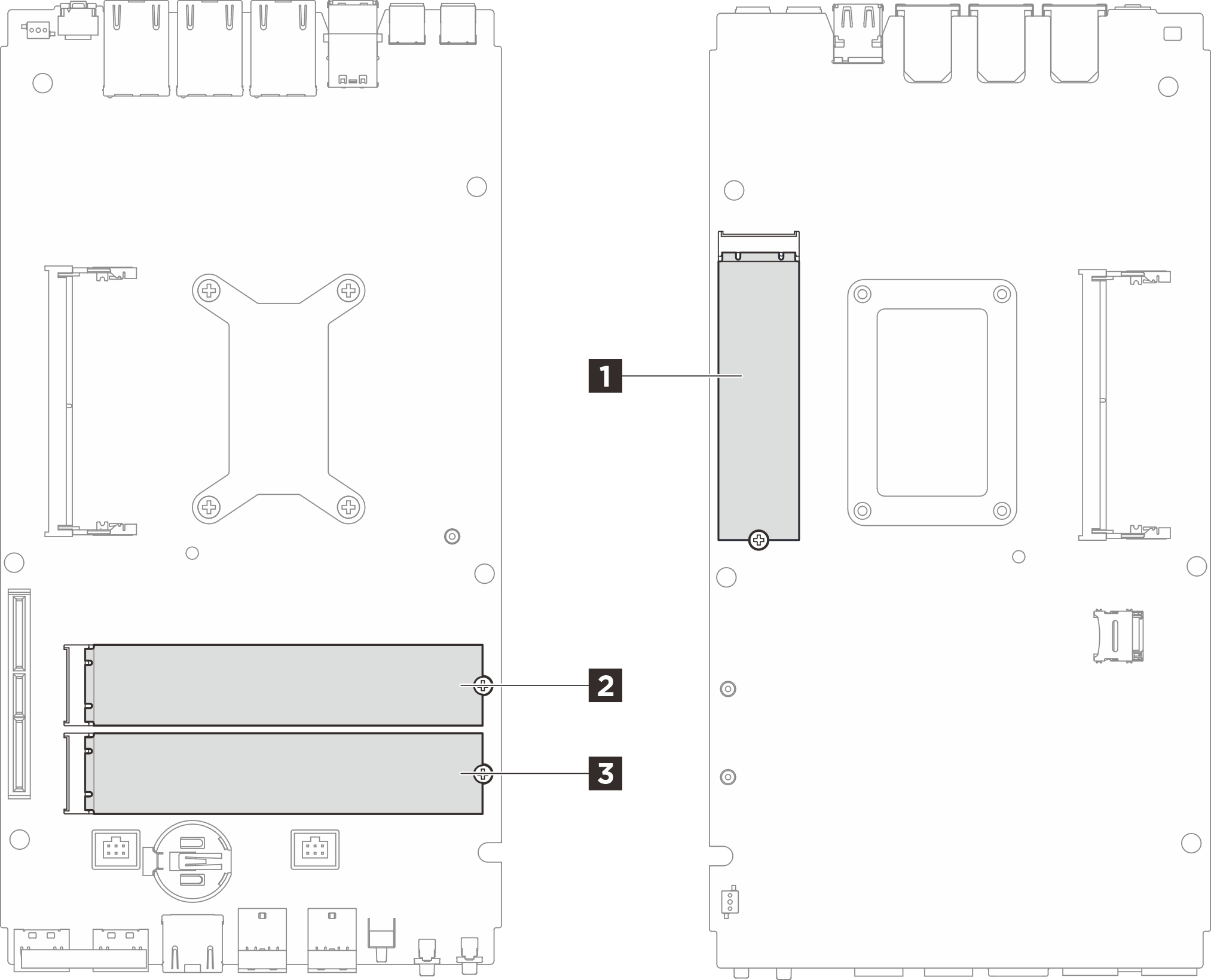

      图 1. M.2 硬盘插槽编号

      插槽/编号M.2 硬盘位置
      1 插槽 1/M.2 硬盘 0M.2 引导硬盘，2280 外形规格，SATA/NVMe主板背面
      2 插槽 2/M.2 硬盘 1M.2 存储硬盘，2280/22110 外形规格，NVMe主板正面
      3 插槽 3/M.2 硬盘 2
  2. 转到与要安装的 M.2 硬盘对应的章节：

将 M.2 引导硬盘安装到插槽 1 中​

过程

  1. 为本任务做好准备。
    1. 如果导热垫处于以下任一状态，请更换新的导热垫。 请参阅导热垫安装准则，以确定所需的导热垫套件并按照导热垫说明进行操作。
      • 导热垫损坏或从表面脱落。
      • 待安装的新部件与原有部件的品牌或规格不同；新部件可能会导致导热垫变形或损坏。

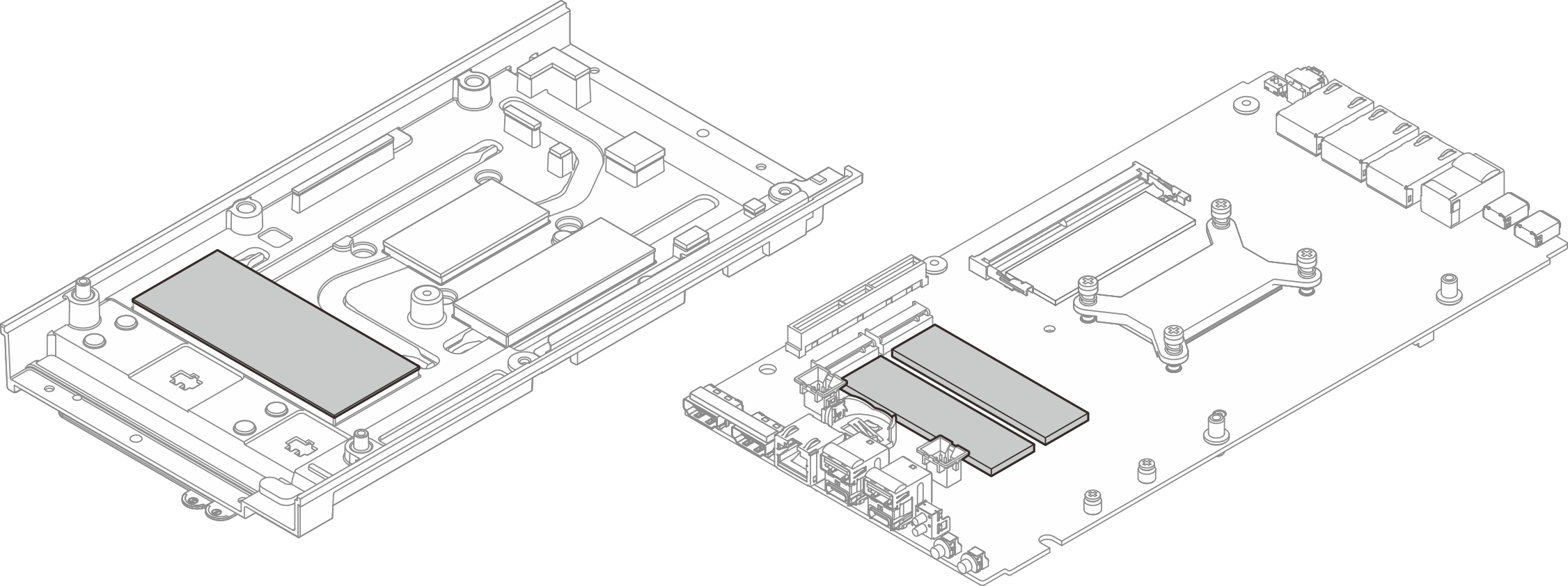

      图 2. M.2 硬盘插槽 1 导热垫（底盖和主板侧）

  2. 安装 M.2 硬盘。
    1. 以一定角度持握 M.2 硬盘，将其插入 M.2 插槽中。
    2. 将 M.2 硬盘后部向下放置到主板上。
    3. 用一颗螺钉固定 M.2 硬盘。

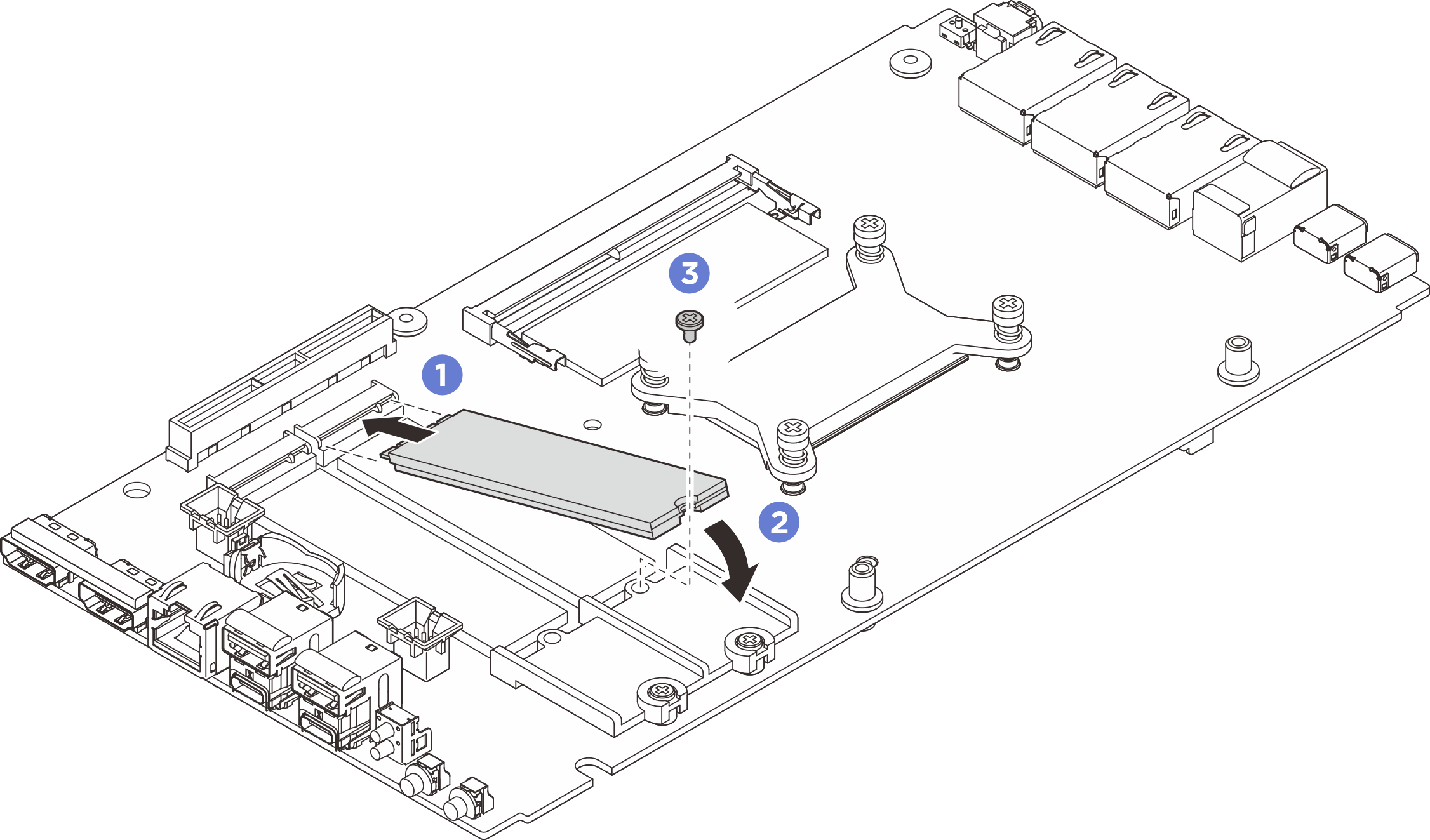

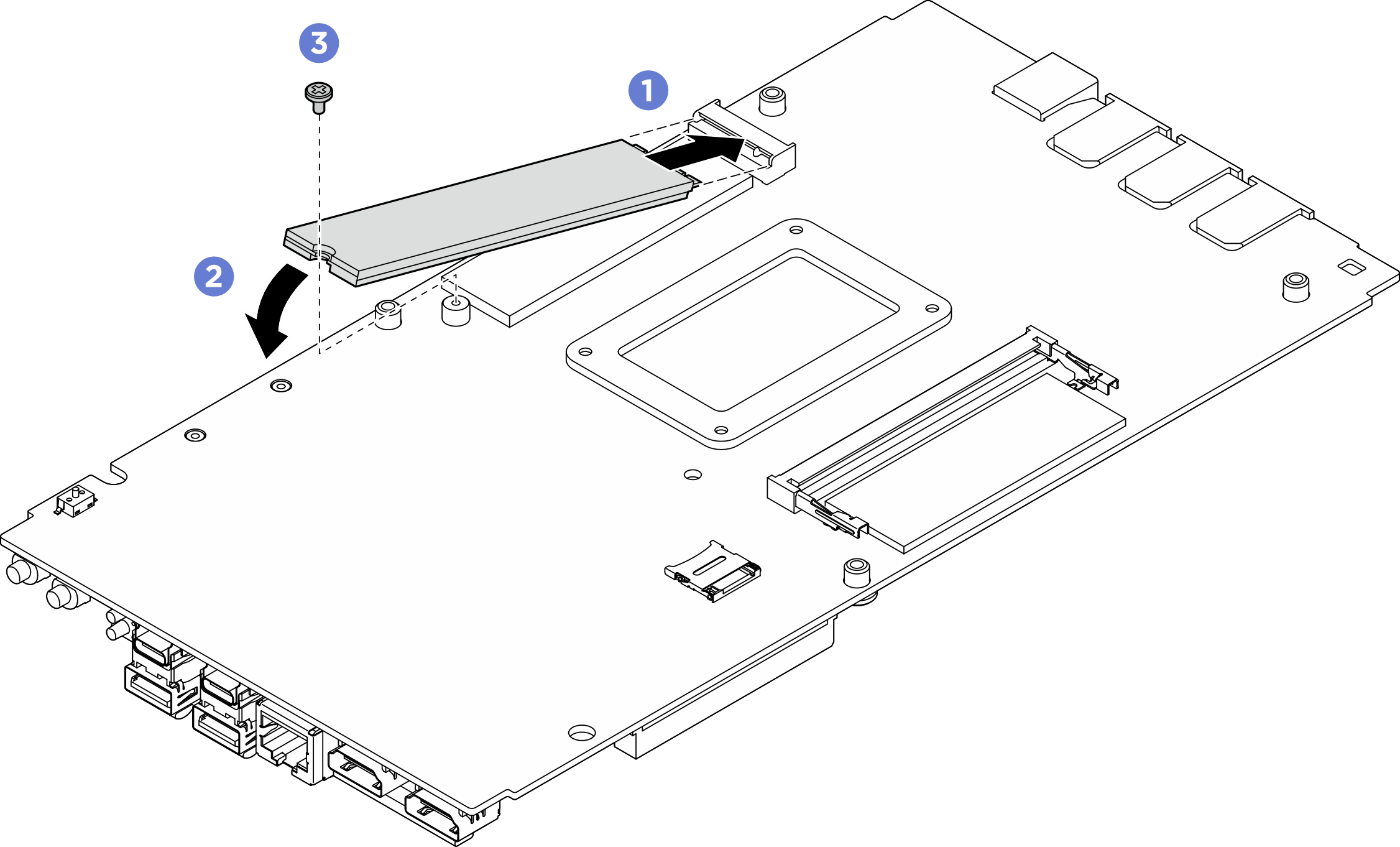

      图 3. 安装 M.2 硬盘

完成之后

  1. 安装底盖。请参阅安装底盖。
  2. 如果适用，请安装扩展套件。请参阅安装扩展套件。
  3. 如果适用，请安装扩展填充件。请参阅安装扩展填充件。
  4. 安装风扇护罩。请参阅安装风扇护罩。
  5. 完成部件更换。请参阅完成部件更换。

将 M.2 存储硬盘安装到插槽 2 或插槽 3 中​

过程

  1. 为本任务做好准备。
    1. 如果导热垫处于以下任一状态，请更换新的导热垫。 请参阅导热垫安装准则，以确定所需的导热垫套件并按照导热垫说明进行操作。
      • 导热垫损坏或从表面脱落。
      • 待安装的新部件与原有部件的品牌或规格不同；新部件可能会导致导热垫变形或损坏。
      图 4. M.2 硬盘插槽 2 和插槽 3 导热垫（顶盖和主板侧）

  2. 插槽 2 和插槽 3 支持 M.2 22110 硬盘和 M.2 2280 硬盘。根据硬盘规格的不同，安装过程会有所差异。
    1. 安装 M.2 22110 硬盘
    2. 安装 M.2 2280 硬盘

安装 M.2 22110 硬盘

  1. 如果适用，请卸下 M.2 夹持器。
    1. 卸下固定 M.2 夹持器的两颗螺钉。
    2. 从主板上提起 M.2 夹持器。

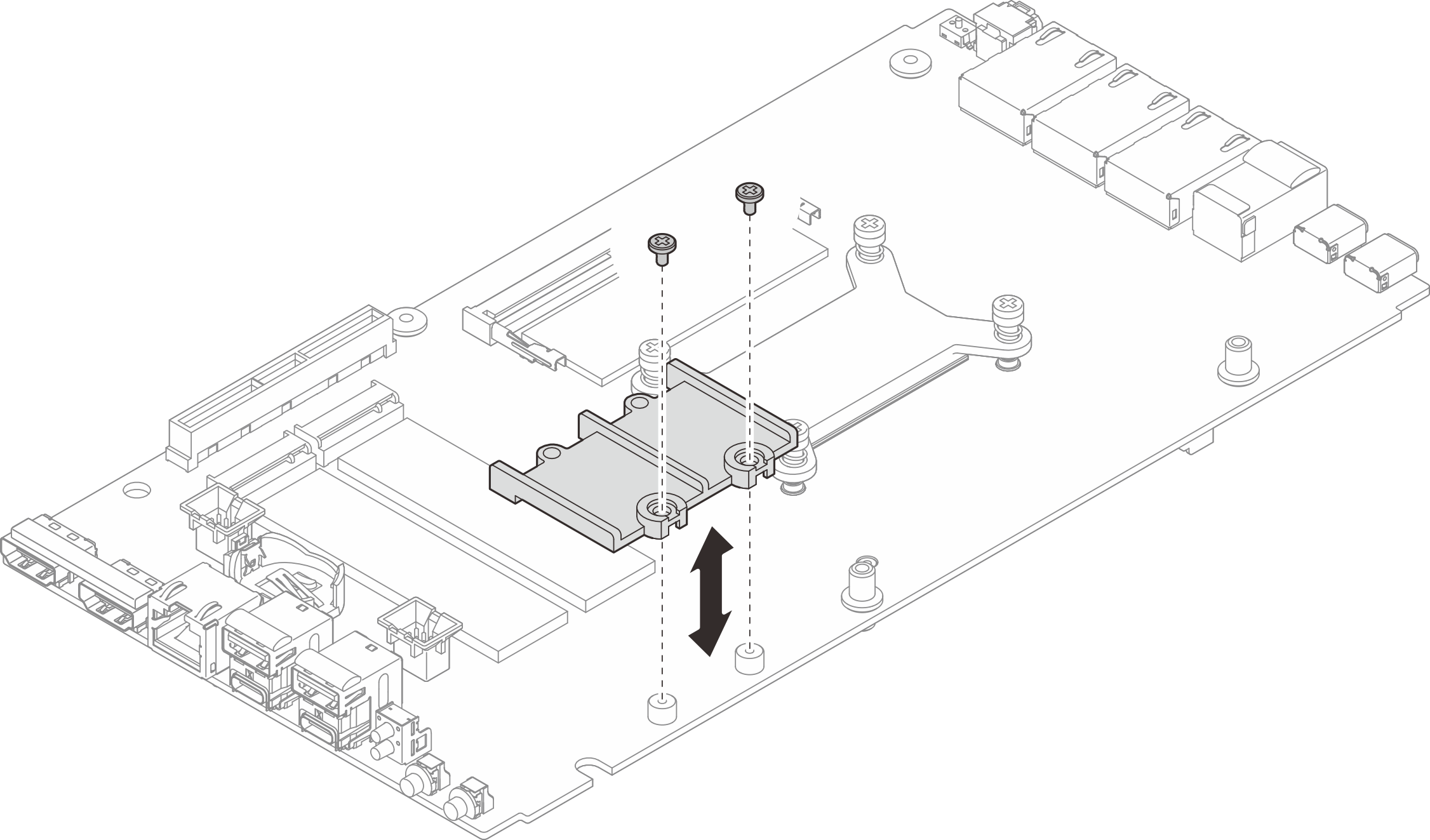

    图 5. 卸下 M.2 夹持器

  2. 安装 M.2 硬盘。
    1. 以一定角度持握 M.2 硬盘，将其插入 M.2 插槽中。
    2. 将 M.2 硬盘后部向下放置到主板上。
    3. 用一颗螺钉固定 M.2 硬盘。

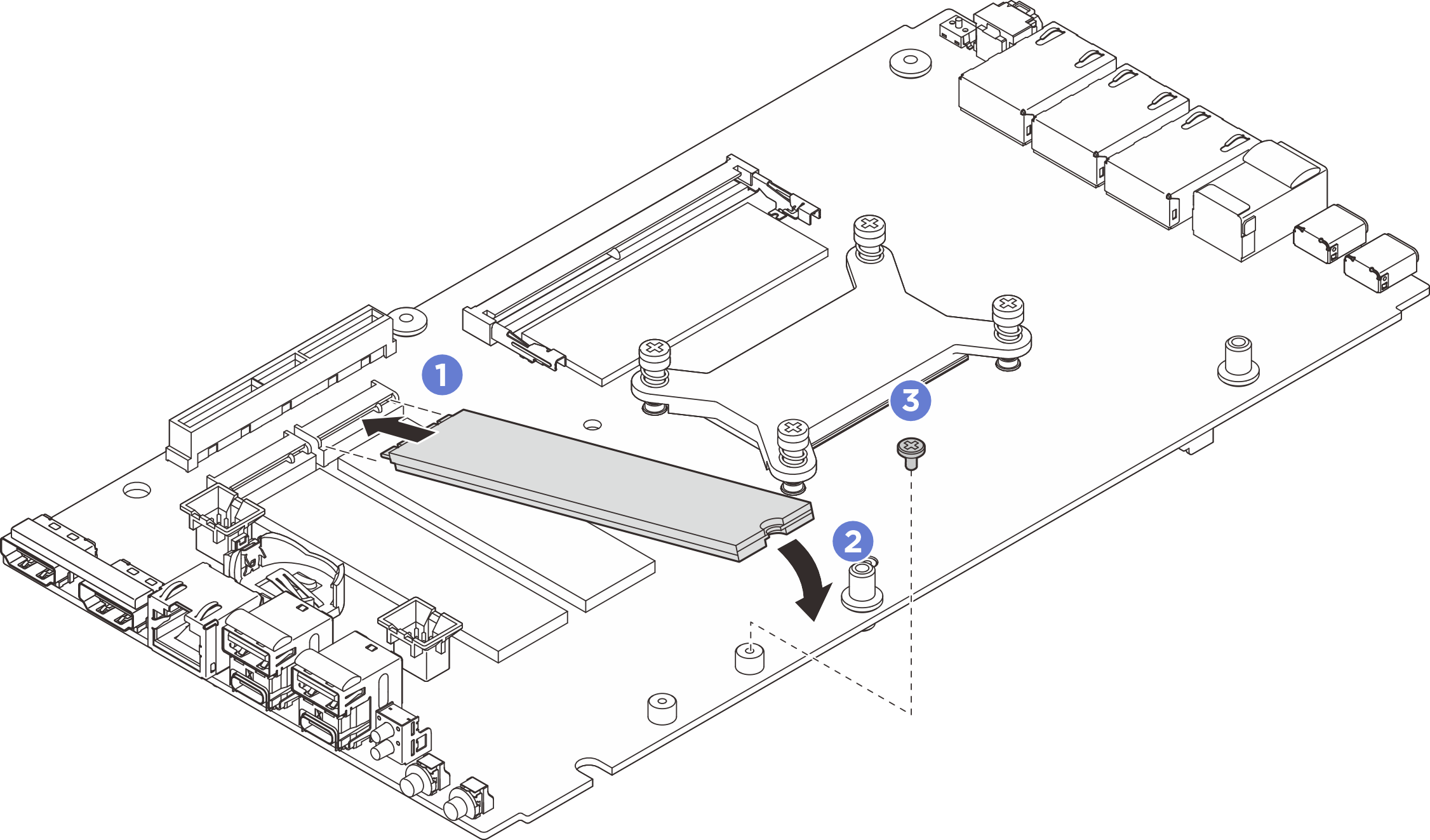

    图 6. 安装 M.2 22110 硬盘

安装 M.2 2280 硬盘

  1. 确保正确安装 M.2 夹持器。
    1. 将 M.2 夹持器与导销对齐；然后，将 M.2 夹持器放在主板上。
    2. 用两颗螺钉固定 M.2 夹持器。
    图 7. 安装 M.2 夹持器

  2. 安装 M.2 硬盘。
    1. 以一定角度持握 M.2 硬盘，将其插入 M.2 插槽中。
    2. 将 M.2 硬盘后部向下放置到主板上。
    3. 用一颗螺钉固定 M.2 硬盘。
    图 8. 安装 M.2 2280 硬盘

完成之后

  1. 安装顶盖。请参阅安装顶盖。
  2. 安装扩展套件或扩展填充件。请参阅安装扩展套件或安装扩展填充件。
  3. 安装风扇护罩。请参阅安装风扇护罩。
  4. 完成部件更换。请参阅完成部件更换。
