Instalación de una unidad M.2

Siga las instrucciones que aparecen en esta sección para instalar una unidad M.2 en la placa del sistema.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Herramientas requeridas

Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente.

Kits de almohadillas térmicas: Consulte sus procedimientos de sustitución correspondientes para obtener más información.
- Kits de almohadillas térmicas de la placa del sistema: almohadillas térmicas de la unidad M.2 según las unidades M.2 instaladas en la ranura.
- Kits de almohadillas térmicas de la cubierta superior / cubierta inferior: almohadillas térmicas de la unidad M.2 según las unidades M.2 instaladas en la ranura.
  - Unidad M.2 instalada en la ranura 1: Kits de almohadillas térmicas de la cubierta inferior
  - Unidad M.2 instalada en las ranuras 2 y 3: Kits de almohadillas térmicas de cubierta superior

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

Procedimiento

Prepárese para esta tarea.
1. Localice la ranura donde se va a instalar la unidad M.2.
  Atención
  Si solo se va a instalar una unidad M.2 en la placa del sistema, la unidad M.2 se debe instalar en la ranura 0.

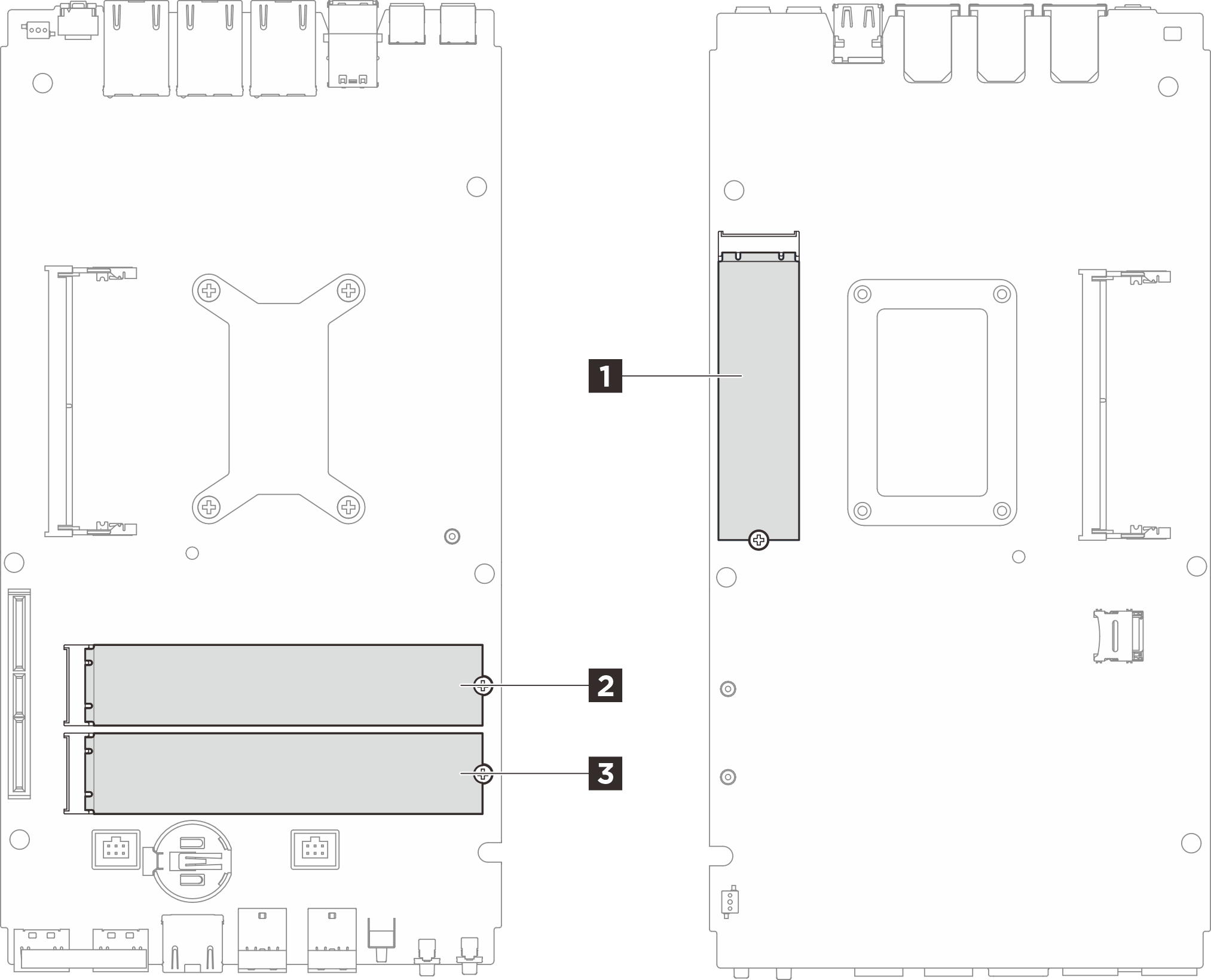

  Figura 1. Numeración de ranura de la unidad M.2

  1 Ranura 1 / unidad M.2 0 2 Ranura 2 / unidad M.2 1
  3 Ranura 3 / unidad M.2 2
Proceda a la sección correspondiente a la unidad M.2 que se va a instalar:
- Instale la unidad M.2 en la ranura 1
- Instale la unidad M.2 en la ranura 2 y 3

Instale la unidad M.2 en la ranura 1

Procedimiento

Prepárese para esta tarea.
1. Sustituya la almohadilla térmica por una nueva si la almohadilla térmica se encuentra en cualquiera de las siguientes condiciones. Asegúrese de seguir las Directrices de instalación de las almohadillas térmicas.
  - La almohadilla térmica está dañada o desprendida.
  - Cuando el componente reemplazado tiene una marca diferente o un factor de forma diferente y puede causar la deformación o daño a la almohadilla térmica.

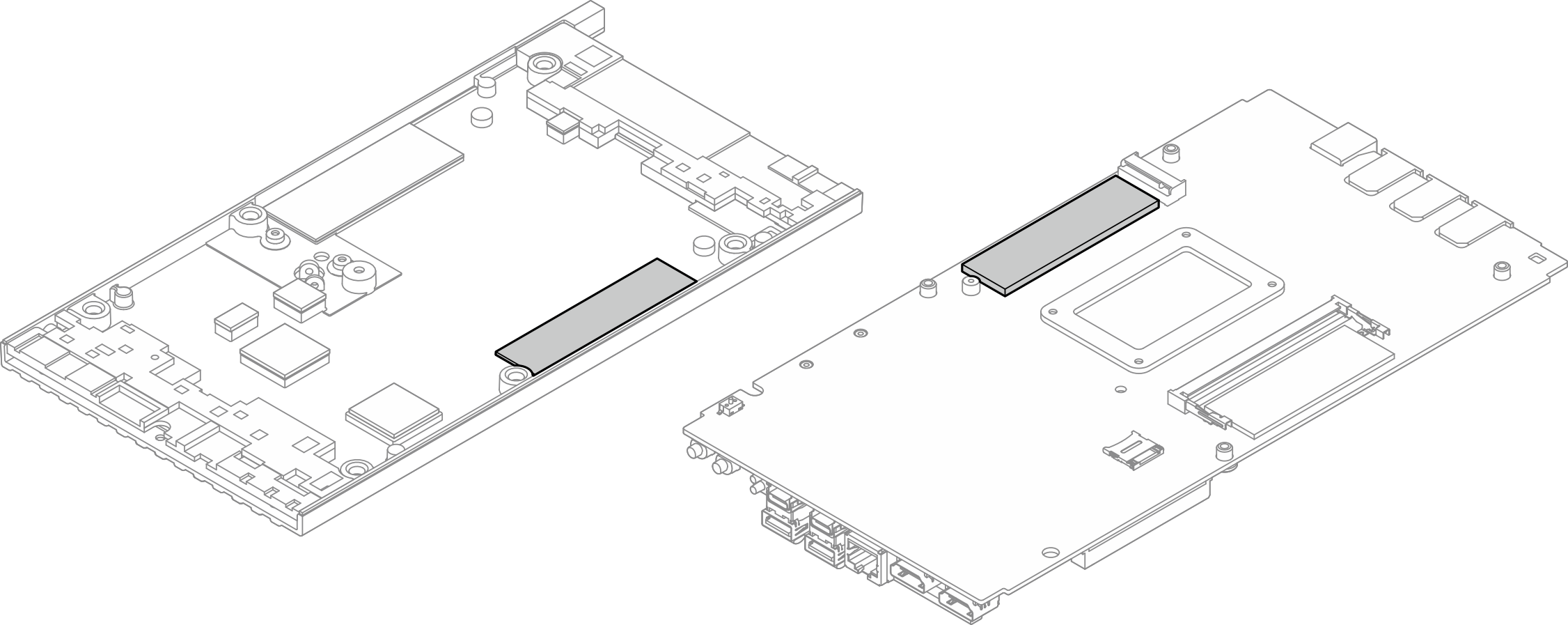

  Figura 2. Almohadillas térmicas de la ranura 1 de la unidad M.2 (cubierta inferior y lado de la placa del sistema)
Instale la unidad M.2.
1. Sostenga la unidad M.2 en un ángulo e insértela en la ranura M.2.
2. Baje el lado posterior de la unidad M.2 a la placa del sistema.
3. Fije la unidad M.2 con un tornillo.
  Figura 3. Instalación de la unidad M.2

Después de finalizar

Instale la cubierta inferior. Consulte Instalación de la cubierta inferior.
Si corresponde, instale el kit de expansión. Consulte Instalación del kit de expansión.
Si corresponde, instale el relleno para expansión. Consulte Instalación del relleno para expansión.
Instale la cubierta del ventilador de montaje en escritorio. Consulte Instale una cubierta de ventilador de montaje en escritorio.
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.

Instale la unidad M.2 en la ranura 2 y 3

Procedimiento

Prepárese para esta tarea.
1. Sustituya la almohadilla térmica por una nueva si la almohadilla térmica se encuentra en cualquiera de las siguientes condiciones. Asegúrese de seguir las Directrices de instalación de las almohadillas térmicas.
  - La almohadilla térmica está dañada o desprendida.
  - Cuando el componente reemplazado tiene una marca diferente o un factor de forma diferente y puede causar la deformación o daño a la almohadilla térmica.

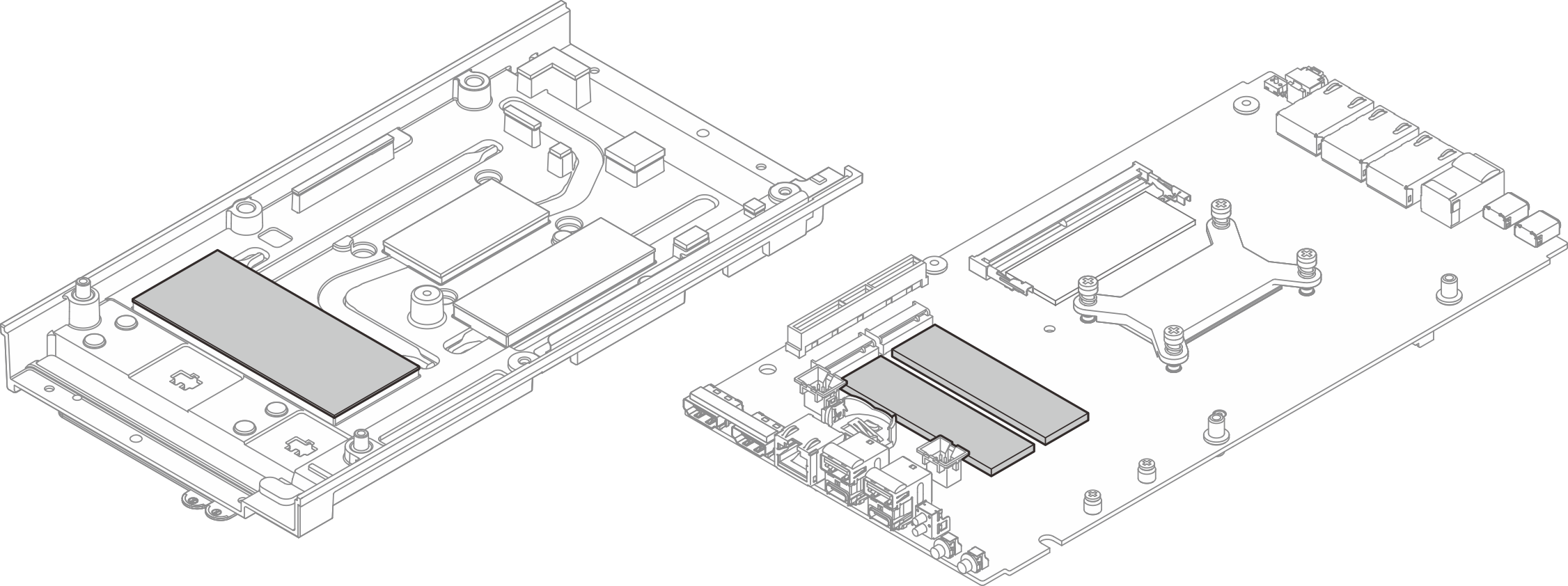

  Figura 4. Almohadillas térmicas de las ranuras 2 y 3 de la unidad M.2 (cubierta superior y lado de la placa del sistema)
El servidor admite dos tipos de unidades M.2 en la ranura 2 y la ranura 3. Factor de forma 22110 y 2280. Dependiendo del factor de forma M.2, el procedimiento de instalación varía.
1. Instalación de la unidad M.2 de tipo 22110
2. Instalación de la unidad M.2 de tipo 2280
Siga el procedimiento que se indica a continuación para instalar la unidad M.2 tipo 22110.
1. Si el servidor se instaló anteriormente con unidades M.2 (factor de forma 2280), quite el soporte M.2 preinstalado.
  1. Quite los dos tornillos que fijan el soporte M.2.
  2. Levante el soporte de M.2 de la placa del sistema.
  Figura 5. Extracción del soporte M.2
2. Instale la unidad M.2.
  1. Instale la unidad M.2.
  2. Sostenga la unidad M.2 en un ángulo e insértela en la ranura M.2.
  3. Baje el lado posterior de la unidad M.2 a la placa del sistema.
  Figura 6. Instalación de la unidad M.2 tipo 22110
Siga el procedimiento que se indica a continuación para instalar la unidad M.2 tipo 2280.
1. Si el servidor se instaló anteriormente con unidades M.2 (factor de forma 22110), instale primero el soporte M.2.
  1. Alinee el soporte M.2 con las patillas guía. Luego, coloque el soporte M.2 en la placa del sistema.
  2. Fije el soporte M.2 con dos tornillos.

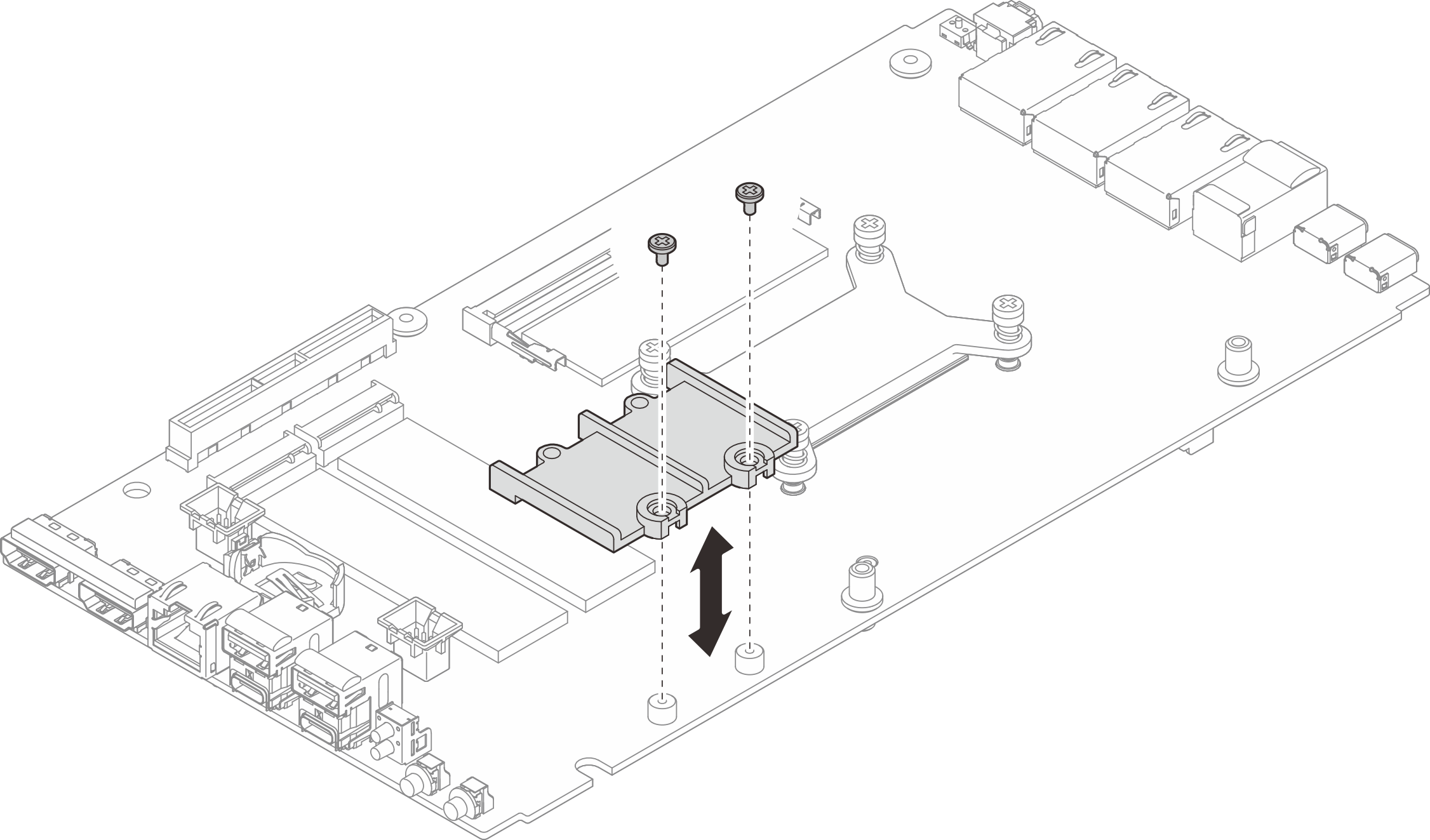

  Figura 7. Instalación del soporte M.2
2. Instale la unidad M.2.
  1. Instale la unidad M.2.
  2. Sostenga la unidad M.2 en un ángulo e insértela en la ranura M.2.
  3. Baje el lado posterior de la unidad M.2 a la placa del sistema.
  Figura 8. Instalación de la unidad M.2 tipo 2280
