Extracción de una unidad M.2

Siga las instrucciones que aparecen en esta sección para quitar una unidad M.2 de la placa del sistema.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Herramientas requeridas

Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente.
  • Kits de almohadillas térmicas: Consulte sus procedimientos de sustitución correspondientes para obtener más información.
    • Kits de almohadillas térmicas de la placa del sistema: almohadillas térmicas de la unidad M.2 según las unidades M.2 instaladas en la ranura.
    • Kits de almohadillas térmicas de la cubierta superior / cubierta inferior: almohadillas térmicas de la unidad M.2 según las unidades M.2 instaladas en la ranura.
      • Unidad M.2 instalada en la ranura 1: Kits de almohadillas térmicas de la cubierta inferior
      • Unidad M.2 instalada en las ranuras 2 y 3: Kits de almohadillas térmicas de cubierta superior
Atención

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite la cubierta del ventilador de montaje en escritorio. Consulte Extracción de una cubierta del ventilador.
    2. Si corresponde, quite el relleno para expansión. Consulte Extracción del relleno para expansión.
    3. Si corresponde, quite el kit de expansión. Consulte Extracción del kit de expansión.
    4. Localice la unidad M.2 que se va a extraer.
      1. Para quitar la unidad M.2 de la ranura 1, quite la cubierta inferior. Consulte Extracción de la cubierta inferior.
      2. Para quitar la unidad M.2 de la ranura 2 o 3, quite la cubierta superior. Consulte Extracción de la cubierta superior.
      Figura 1. Numeración de ranura de la unidad M.2

      1 Ranura 1 / unidad M.2 02 Ranura 2 / unidad M.2 1
      3 Ranura 3 / unidad M.2 2
  2. Proceda a la sección correspondiente a la unidad M.2 que se va a extraer:

Extracción de una unidad M.2 de la ranura 1​

Quite la unidad M.2.
  1. Suelte el tornillo que fija la unidad M.2.
  2. Gire el lado posterior de la unidad M.2 y sepárela del adaptador M.2.
  3. Quite la unidad M.2 de la ranura.

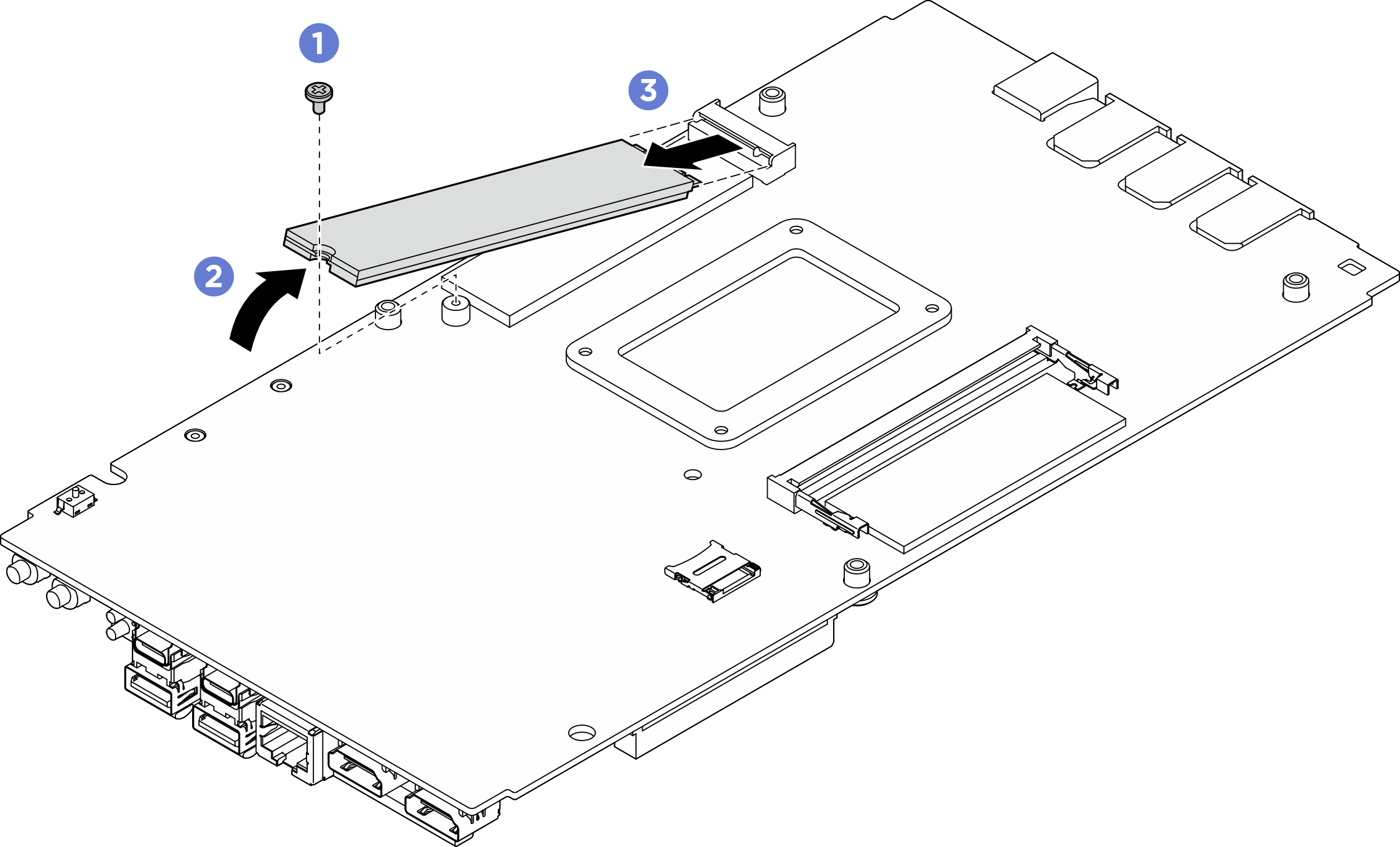

    Figura 2. Extracción de la unidad M.2

Después de finalizar

  1. Instale una unidad de sustitución. Consulte Instalación de una unidad M.2.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.

Extracción de una unidad M.2 de las ranuras 2 y 3​

Quite la unidad M.2.
  1. Suelte el tornillo que fija la unidad M.2.
  2. Gire el lado posterior de la unidad M.2 y sepárela del adaptador M.2.
  3. Quite la unidad M.2 de la ranura.
    Nota
    Si es necesario, repita este procedimiento para las otras unidades M.2 que desee extraer.

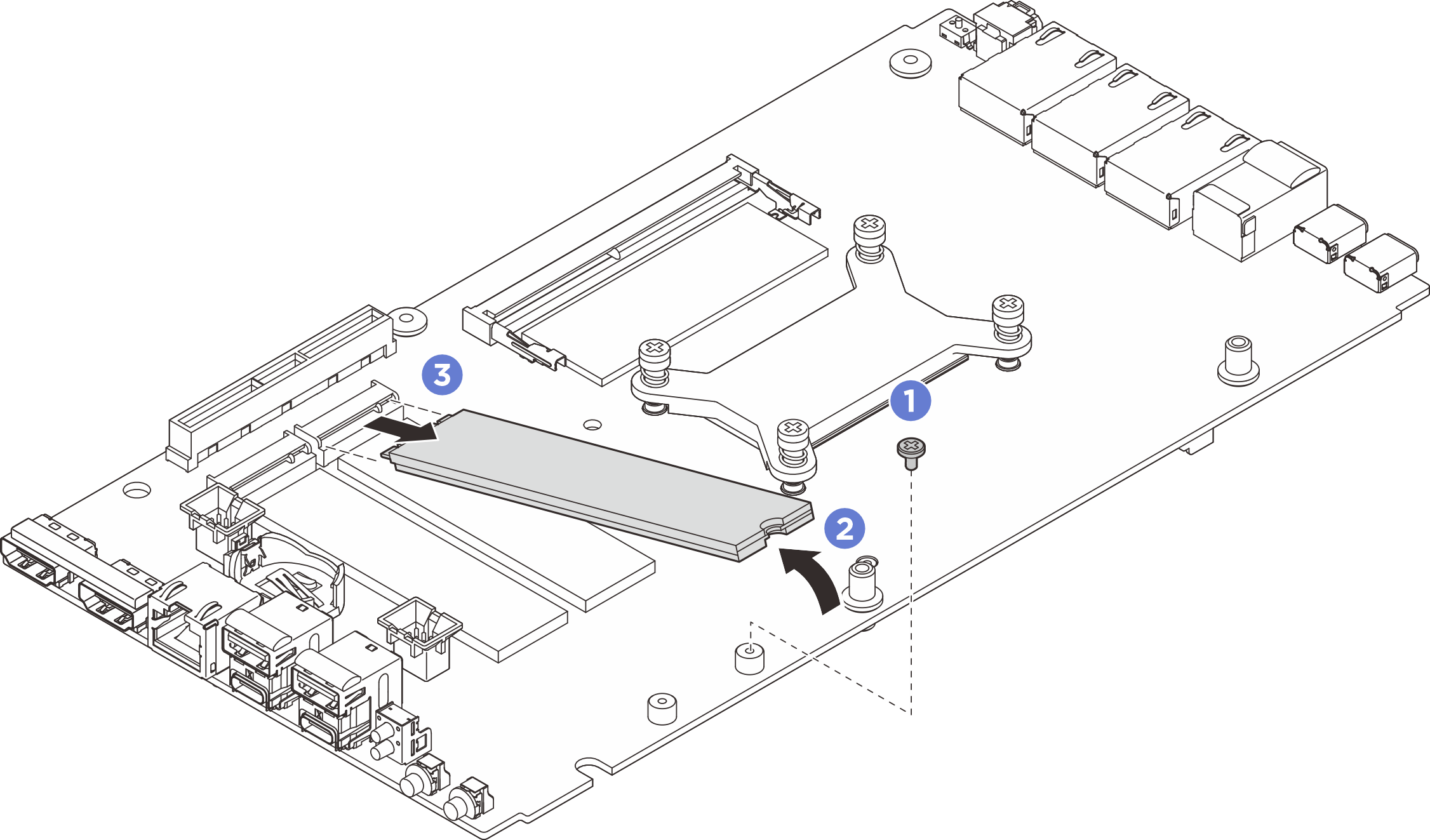

    Figura 3. Extracción de la unidad M.2 (factor de forma 22110)

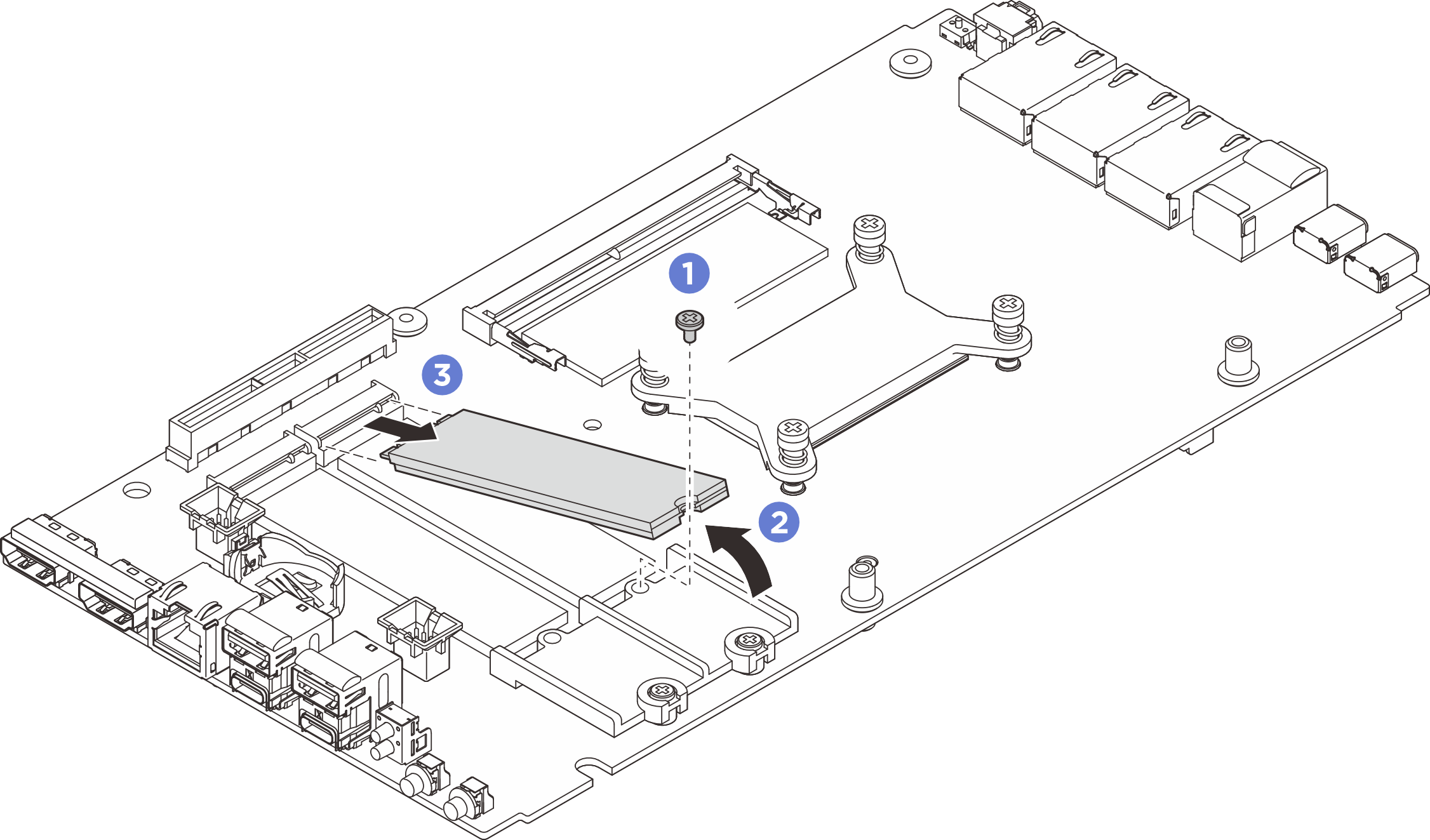

    Figura 4. Extracción de la unidad M.2 (factor de forma 2280)

Después de finalizar

  1. Instale una unidad de sustitución. Consulte Instalación de una unidad M.2.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
