Rimozione di un'unità M.2

Seguire le istruzioni riportate in questa sezione per rimuovere un'unità M.2 dalla scheda di sistema.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Strumenti necessari

Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente.
  • Kit pad termici: Per ulteriori informazioni, vedere le rispettive procedure di sostituzione.
    • Kit pad termici della scheda di sistema: pad termici dell'unità M.2 secondo le unità M.2 installate sullo slot.
    • Kit pad termici del coperchio superiore/coperchio inferiore: pad termici dell'unità M.2 secondo le unità M.2 installate sullo slot.
      • Unità M.2 installata nello slot 1: kit pad termici del coperchio inferiore
      • Unità M.2 installata negli slot 2 e 3: kit pad termici del coperchio superiore
Attenzione

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Rimuovere la copertura della ventola per il montaggio su scrivania. Vedere Rimozione della copertura della ventola.
    2. Se applicabile, rimuovere l'elemento di riempimento di espansione. Vedere Rimozione dell'elemento di riempimento di espansione.
    3. Se applicabile, rimuovere il kit di espansione. Vedere Rimozione del kit di espansione.
    4. Individuare l'unità M.2 da rimuovere.
      1. Per rimuovere l'unità M.2 dallo slot 1, rimuovere il coperchio inferiore. Vedere Rimozione del coperchio inferiore.
      2. Per rimuovere l'unità M.2 dallo slot 2 o 3, rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
      Figura 1. Numerazione degli slot dell'unità M.2

      1 Slot 1/unità M.2 02 Slot 2/unità M.2 1
      3 Slot 3/unità M.2 2
  2. Passare alla sezione corrispondente all'unità M.2 da rimuovere:

Rimozione di un'unità M.2 dallo slot 1​

Rimuovere l'unità M.2.
  1. Allentare la vite che fissa l'unità M.2.
  2. Capovolgere il lato posteriore dell'unità M.2 per allontanarla dall'adattatore M.2.
  3. Rimuovere l'unità M.2 dallo slot.

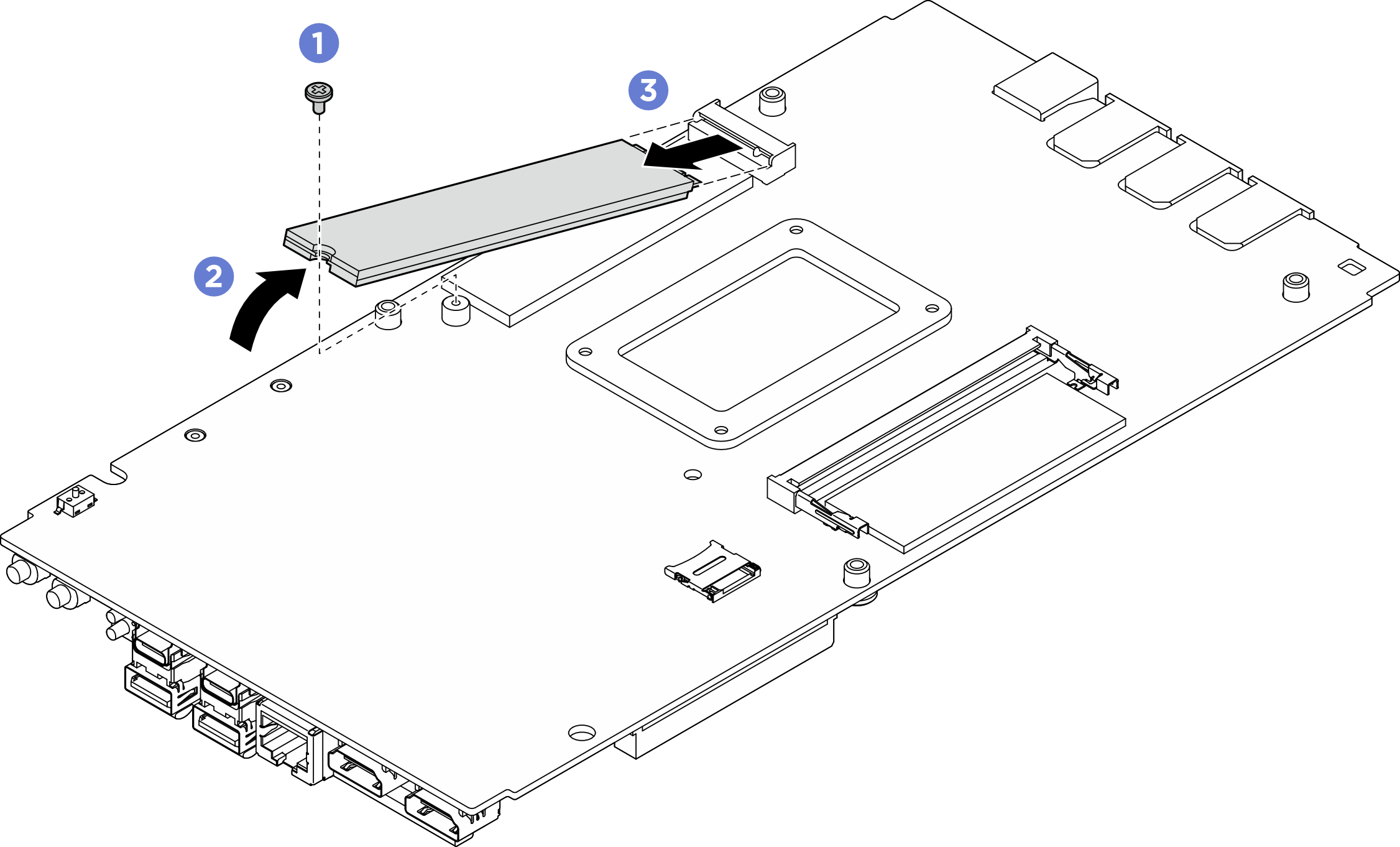

    Figura 2. Rimozione dell'unità M.2

Dopo aver terminato

  1. Installare un'unità sostitutiva. Vedere Installazione di un'unità M.2.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.

Rimozione di un'unità M.2 dagli slot 2 e 3​

Rimuovere l'unità M.2.
  1. Allentare la vite che fissa l'unità M.2.
  2. Capovolgere il lato posteriore dell'unità M.2 per allontanarla dall'adattatore M.2.
  3. Rimuovere l'unità M.2 dallo slot.
    Nota
    Se necessario, ripetere questa procedura per l'altra unità M.2 da rimuovere.

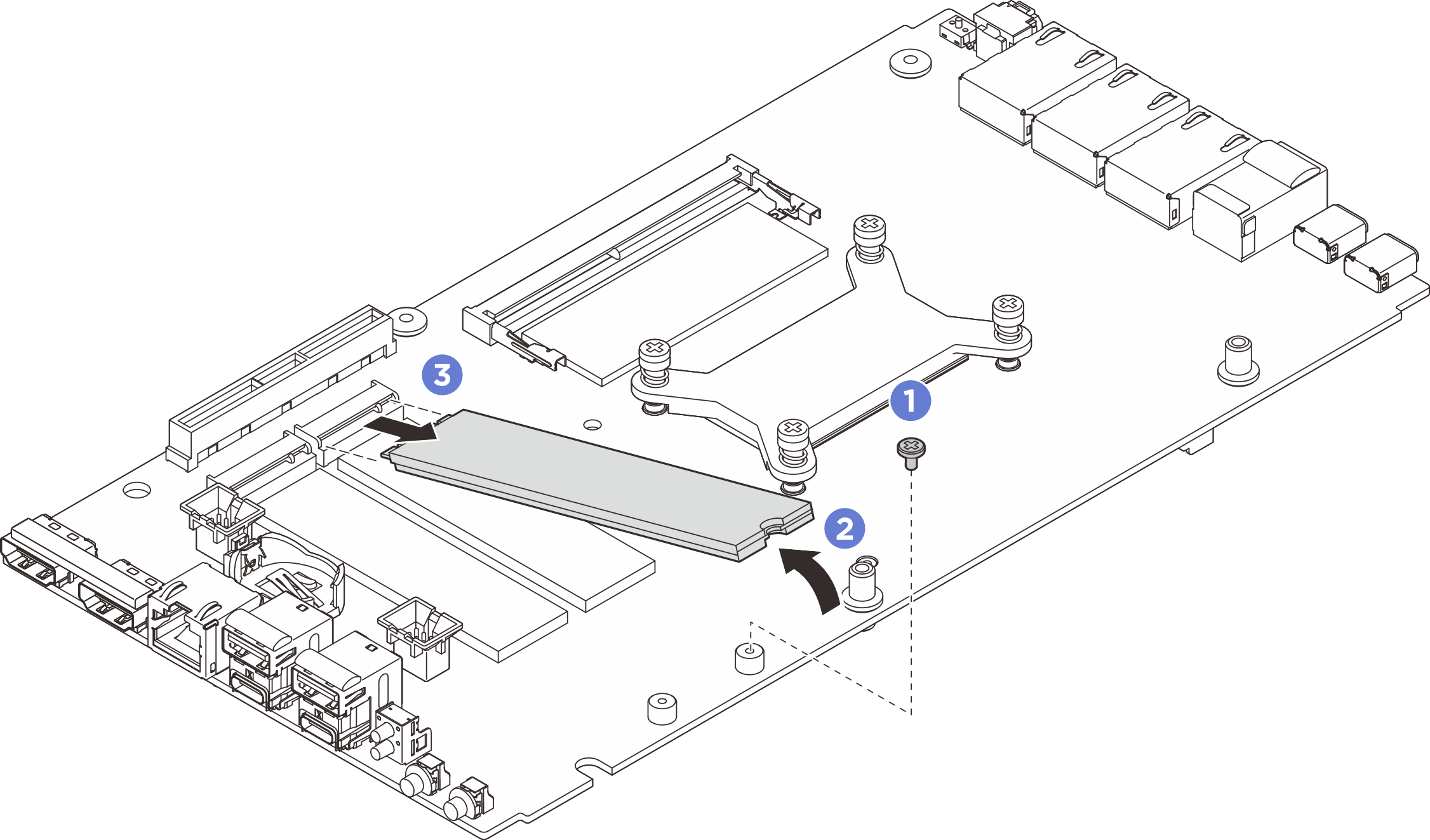

    Figura 3. Rimozione dell'unità M.2 (fattore di forma 22110)

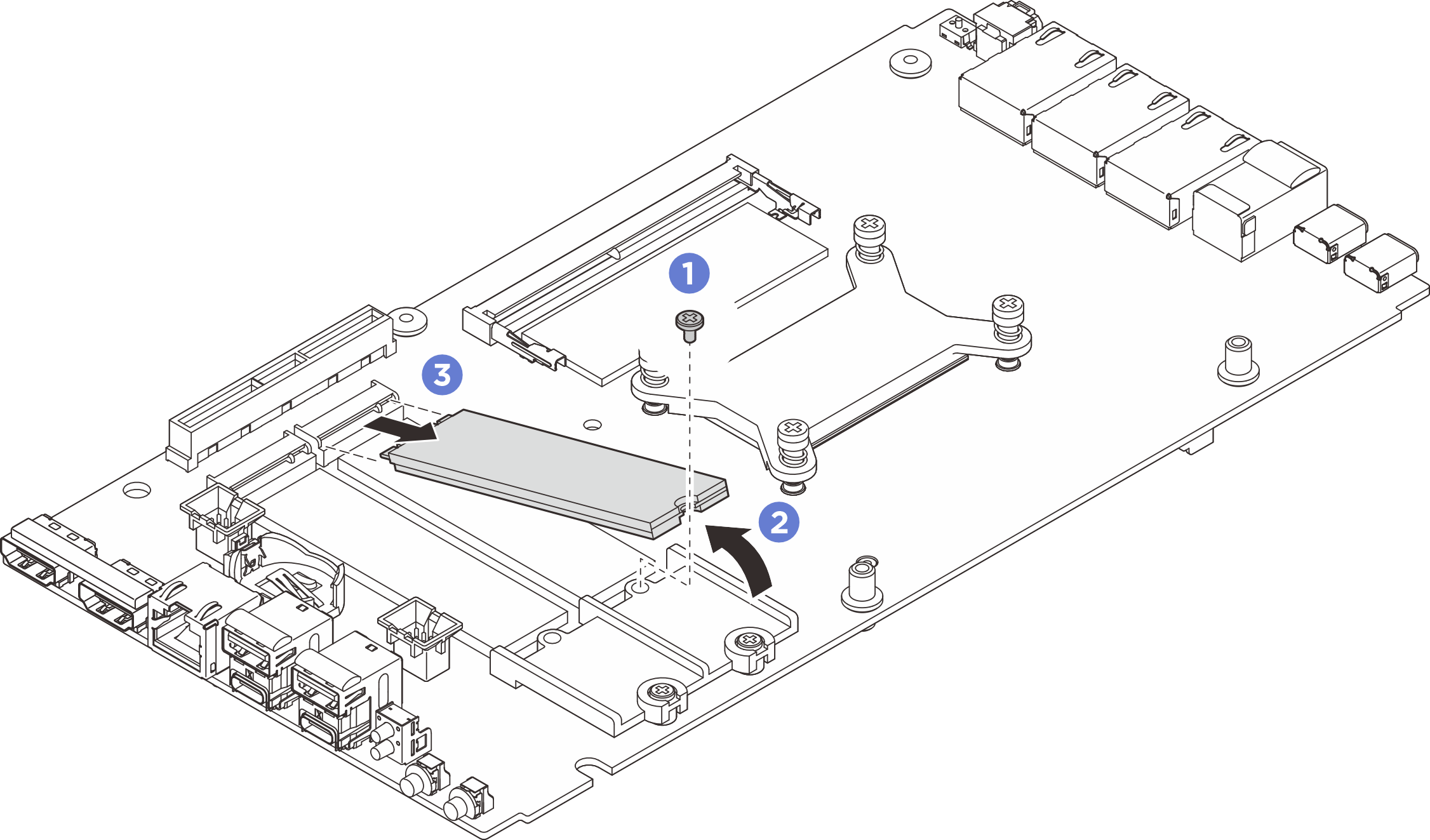

    Figura 4. Rimozione dell'unità M.2 (fattore di forma 2280)

Dopo aver terminato

  1. Installare un'unità sostitutiva. Vedere Installazione di un'unità M.2.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
