ถอดแผงระบบ

ทำตามคำแนะนำในส่วนนี้เพื่อถอดแผงระบบ

เกี่ยวกับงานนี้

สำคัญ
  • การถอดและติดตั้งส่วนประกอบนี้ต้องอาศัยช่างเทคนิคที่ได้รับการฝึกอบรม ห้ามพยายามถอดหรือติดตั้งส่วนประกอบโดยไม่ได้รับการฝึกอบรมอย่างเหมาะสม

  • เมื่อจะเปลี่ยนแผงระบบ ต้องอัปเดตเซิร์ฟเวอร์เป็นเฟิร์มแวร์รุ่นล่าสุดหรือคืนค่าเฟิร์มแวร์ที่มีอยู่เดิมเสมอ ตรวจสอบให้แน่ใจว่าคุณมีเฟิร์มแวร์ล่าสุดหรือสำเนาของเฟิร์มแวร์ที่มีอยู่เดิมก่อนที่คุณจะดำเนินการต่อ
  • เมื่อถอดโมดูลหน่วยความจำ ให้ติดป้ายหมายเลขช่องเสียบบนโมดูลหน่วยความจำแต่ละโมดูล แล้วถอดโมดูลหน่วยความจำทั้งหมดออกจากแผงระบบ แล้ววางไว้ด้านข้างพื้นผิวที่มีการป้องกันไฟฟ้าสถิต เพื่อรอการติดตั้งกลับ

ข้อควรสนใจ

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. บันทึกข้อมูลการกำหนดค่าระบบทั้งหมด เช่น ที่อยู่ IP ของ Lenovo XClarity Controller, ข้อมูลผลิตภัณฑ์ที่สำคัญ และประเภทเครื่อง, หมายเลขรุ่น, หมายเลขประจำเครื่อง, ตัวระบุที่ไม่ซ้ำแบบสากล และแอสเซทแท็กของเซิร์ฟเวอร์
    2. บันทึกการกำหนดค่าระบบไปยังอุปกรณ์ภายนอกด้วย Lenovo XClarity Essentials
    3. บันทึกระบบบันทึกเหตุการณ์ไปยังสื่อภายนอก
    4. ถอดฝาครอบพัดลมสำหรับติดตั้งบนโต๊ะ ดู ถอดฝาครอบพัดลม
    5. หากเป็นไปได้ ให้ถอดแผงครอบขยาย ดู ถอดแผงครอบขยาย
    6. หากเป็นไปได้ ให้ถอดชุดขยาย ดู ถอดชุดขยาย
  2. ถอดสกรูออกจากฝาครอบด้านบน
    1. เลื่อนแถบแผ่นป้ายการเข้าถึงเครือข่ายของ Lenovo XClarity Controller ออกจากโหนด
    2. ถอดสกรูหัวแฉก # 2 ทั้งสี่ตัวบริเวณด้านที่สั้นของฝาครอบด้านบน
    3. ถอดสกรูหัวแฉก # 1 ทั้งสี่ตัวยริเวณด้านที่ยาวของฝาครอบด้านบน จากนั้น ให้ทำการพลิกโหนดเพื่อให้ด้านล่างของโหนดหงายขึ้น
      หมายเหตุ
      • ตรวจสอบให้แน่ใจว่าได้เลื่อนป้ายการเข้าถึงเครือข่าย Lenovo XClarity Controller กลับเข้าที่เมื่อถอดสกรูด้านล่างออกจนสุดแล้ว

      • สกรูที่จะถอดออกอาจปกคลุมด้วยสายพัดลม ค่อยๆ ดึงสายเคเบิลของพัดลมเพื่อถอดสกรูด้านล่างออก และใส่สายกลับเข้าไปใหม่หลังจากเสร็จสิ้นกระบวนการ

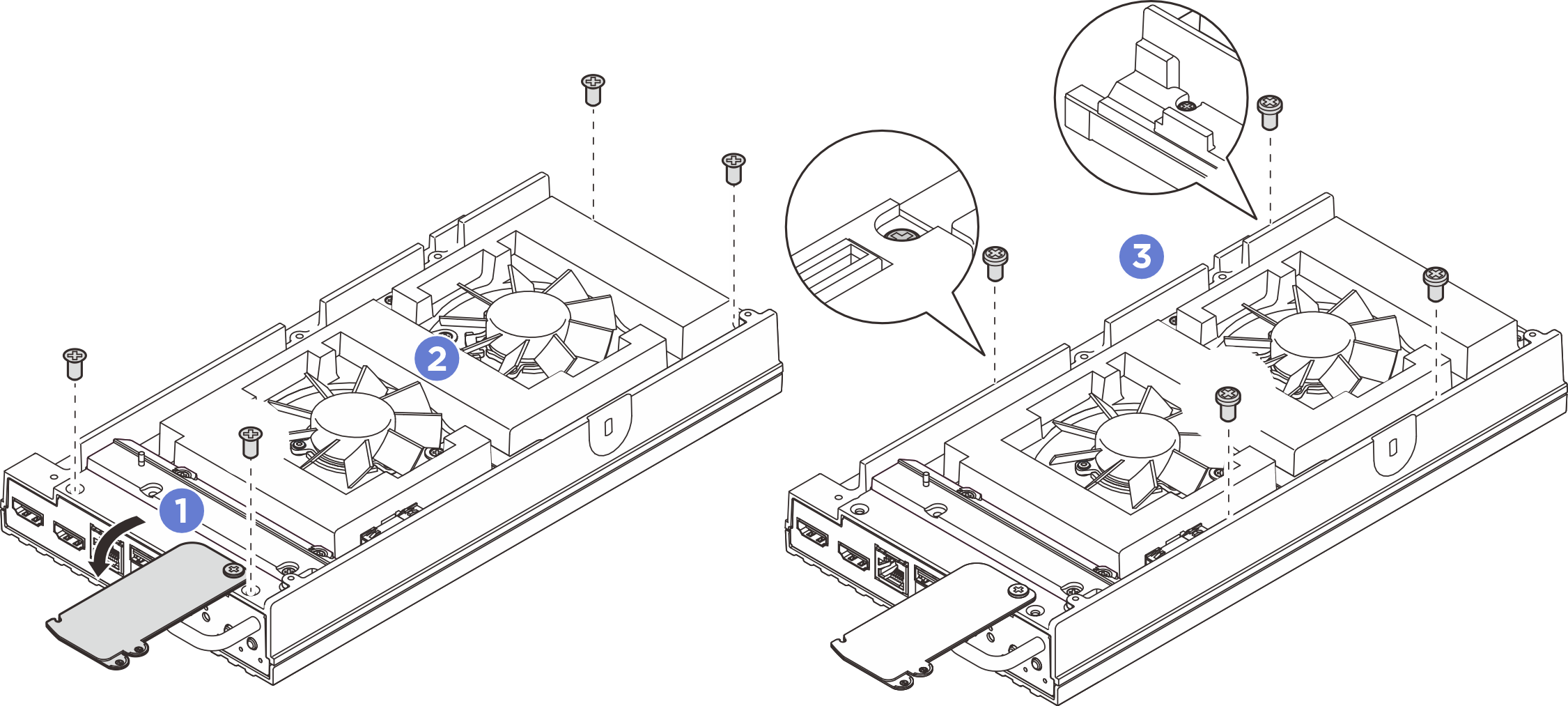

      รูปที่ 1. การถอดสกรูออกจากฝาครอบด้านบน

  3. ถอดฝาครอบโหนด
    1. ถอดสกรูหัวแฉก # 1 ทั้งสองตัวที่อยู่บริเวณด้านที่สั้นของฝาครอบด้านล่าง
    2. ถอดสกรูหัวแฉก # 2 ทั้งหกตัวออกจากบริเวณด้านที่ยาวของฝาครอบด้านล่าง
    3. จับจุดสัมผัสสีน้ำเงินที่ด้านหลังของโหนดและที่จับโครงยึด I/O ที่ด้านหน้าของโหนด แล้วดึงโครงยึด I/O ด้านหน้าและด้านหลังออกจากโหนด
    4. ยกฝาครอบด้านล่างออกจากโหนดและวางไว้บนพื้นผิวที่เรียบและสะอาด
    ข้อควรสนใจ
    เพื่อให้แน่ใจว่ามีการระบายความร้อนของระบบอย่างเพียงพอ ให้ติดตั้งฝาครอบด้านบนและฝาครอบด้านล่างก่อนที่จะเปิดเซิร์ฟเวอร์ การใช้งานเซิร์ฟเวอร์โดยที่ถอดฝาครอบออกอาจทำให้ส่วนประกอบของเซิร์ฟเวอร์เสียหาย

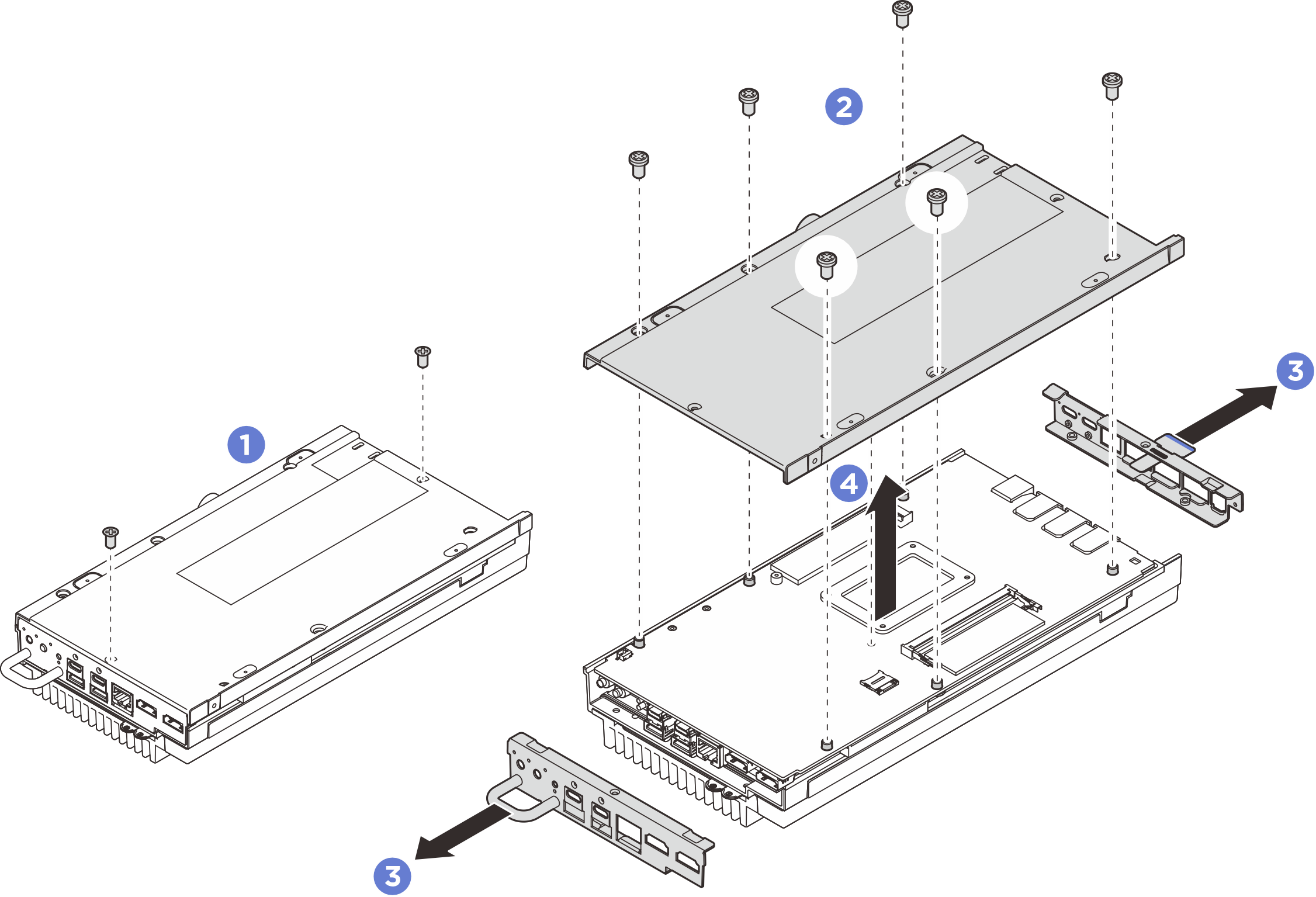

    รูปที่ 2. การถอดฝาครอบด้านล่าง

  4. ถอดส่วนประกอบต่อไปนี้ที่ด้านล่างของแผงระบบออกตามลำดับที่กำหนด:
    1. ถอดไดรฟ์ M.2 ออกจากช่องเสียบ 1 โปรดดู ถอดไดรฟ์ M.2 ออกจากช่องเสียบ 1
    2. ถอดโมดูลหน่วยความจำ ดู ถอดโมดูลหน่วยความจำ
  5. แยกแผงระบบออกจากฝาครอบด้านบน
    1. ค่อยๆ แยกแผงระบบกับฝาครอบด้านบนออกจากขอบของขั้วต่อ I/O ด้านหน้า
    2. ค่อยๆ ยกด้าน I/O ด้านหลังของแผงระบบขึ้น จนกว่าแผงระบบและฝาครอบด้านบนจะแยกออกจนสุด
    3. ยกแผงระบบขึ้นเพื่อถอดออกจากฝาครอบด้านบน จับทั้งสองด้านของแผงระบบแล้วพลิกกลับเพื่อหันด้านบนของแผงระบบขึ้น จากนั้นนำไปวางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต

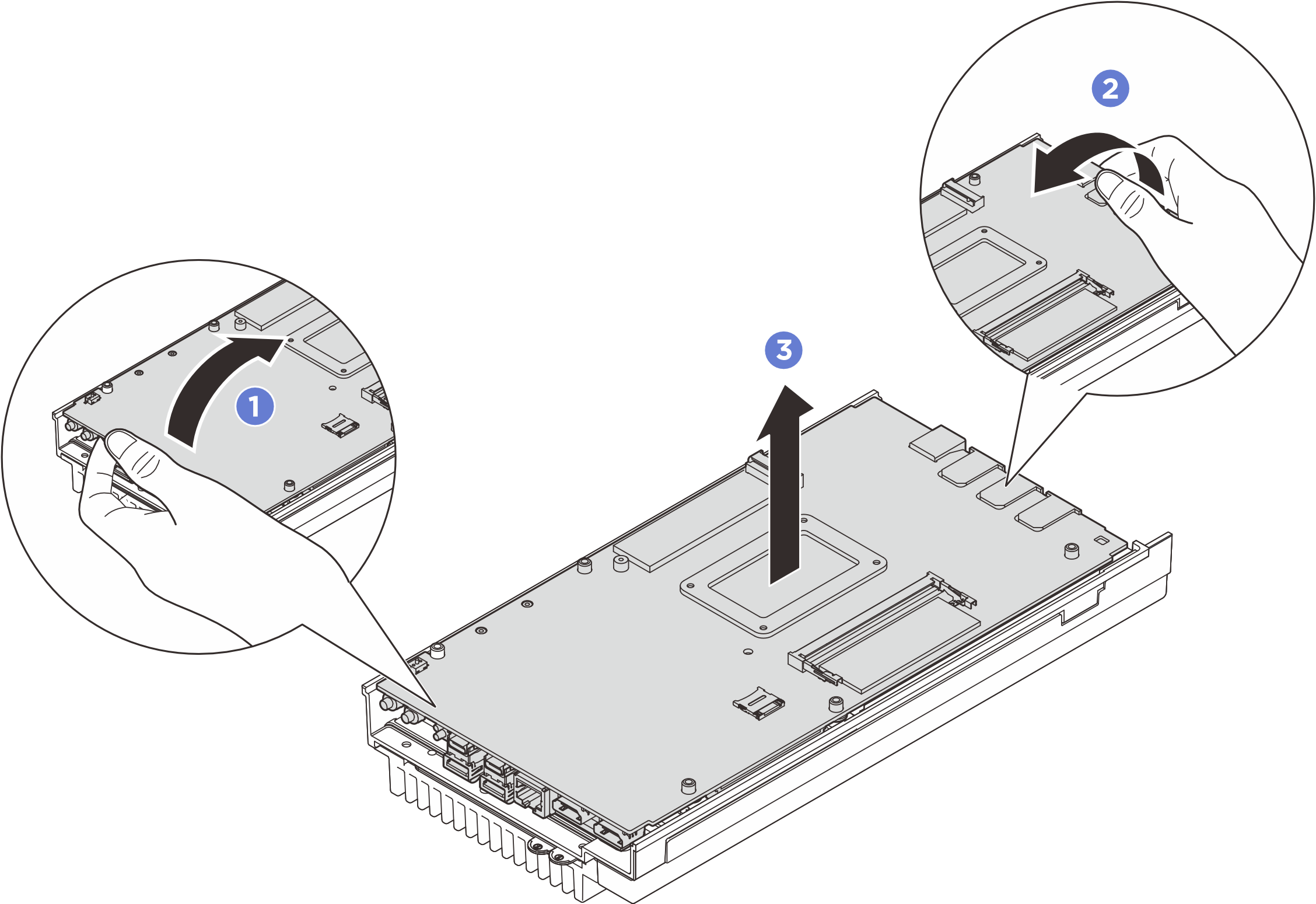

      รูปที่ 3. การถอดส่วนประกอบแผงระบบ

  6. ถอดส่วนประกอบต่อไปนี้ที่ด้านบนของแผงระบบออกตามลำดับที่กำหนด:
    1. ถอดโมดูลหน่วยความจำ ดู ถอดโมดูลหน่วยความจำ
    2. ถอดไดรฟ์ M.2 ออกจากช่องเสียบ 2 และช่องเสียบ 3 โปรดดู ถอดไดรฟ์ M.2 ออกจากช่องเสียบ 2 และช่องเสียบ 3
    3. ถอดแบตเตอรี่ CMOS ดู ถอดแบตเตอรี่ CMOS (CR2032)

หลังจากดำเนินการเสร็จ

  • หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
