Снятие материнской платы

В этом разделе приведены инструкции по снятию материнской платы.

Об этой задаче

Важное замечание

  • Снятие и установку этого компонента могут проводить только квалифицированные специалисты. Не пытайтесь снять или установить его, если у вас нет соответствующей квалификации.

  • При замене материнской платы всегда обновляйте микропрограмму сервера до последней версии или восстанавливайте исходную версию микропрограммы. Перед продолжением убедитесь в наличии последней версии микропрограммы или копии исходной версии.

  • При снятии модулей памяти укажите на каждом из них номер гнезда, снимите все модули памяти с материнской платы и положите их в стороне на антистатическую поверхность для последующей установки.

Внимание

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Запишите все сведения о конфигурации системы, такие как IP-адреса модуля Lenovo XClarity Controller, важные данные о продуктах и тип компьютера, номер модели, серийный номер, универсальный уникальный идентификатор и дескриптор ресурса сервера.
    2. Сохраните конфигурацию системы на внешним устройстве с помощью Lenovo XClarity Essentials.
    3. Сохраните журнал событий системы на внешний носитель.
    4. Снимите кожух вентилятора для монтажа на столе. См. раздел Снятие кожуха вентилятора.
    5. Если применимо, снимите заглушку комплекта расширения. См. раздел Снятие заглушки комплекта расширения.
    6. Если применимо, снимите комплект расширения. См. раздел Снятие комплекта расширения.
  2. Отверните винты с верхнего кожуха.
    1. Выдвиньте язычок с этикеткой доступа к сети Lenovo XClarity Controller из узла.
    2. Отверните четыре винта с крестообразным шлицем №2, расположенные на короткой стороне верхнего кожуха.
    3. Отверните четыре винта с крестообразным шлицем №1, расположенные на длинной стороне верхнего кожуха, затем переверните узел так, чтобы нижняя сторона была обращена вверх.
      Прим.

      • После полного извлечения винта под этикеткой доступа к сети Lenovo XClarity Controller не забудьте вернуть ее на место.

      • Винт, который требуется извлечь, может быть закрыт кабелем вентилятора. Осторожно потяните за кабель вентилятора, чтобы извлечь винт под ним, и положите кабель на место по завершении процесса.

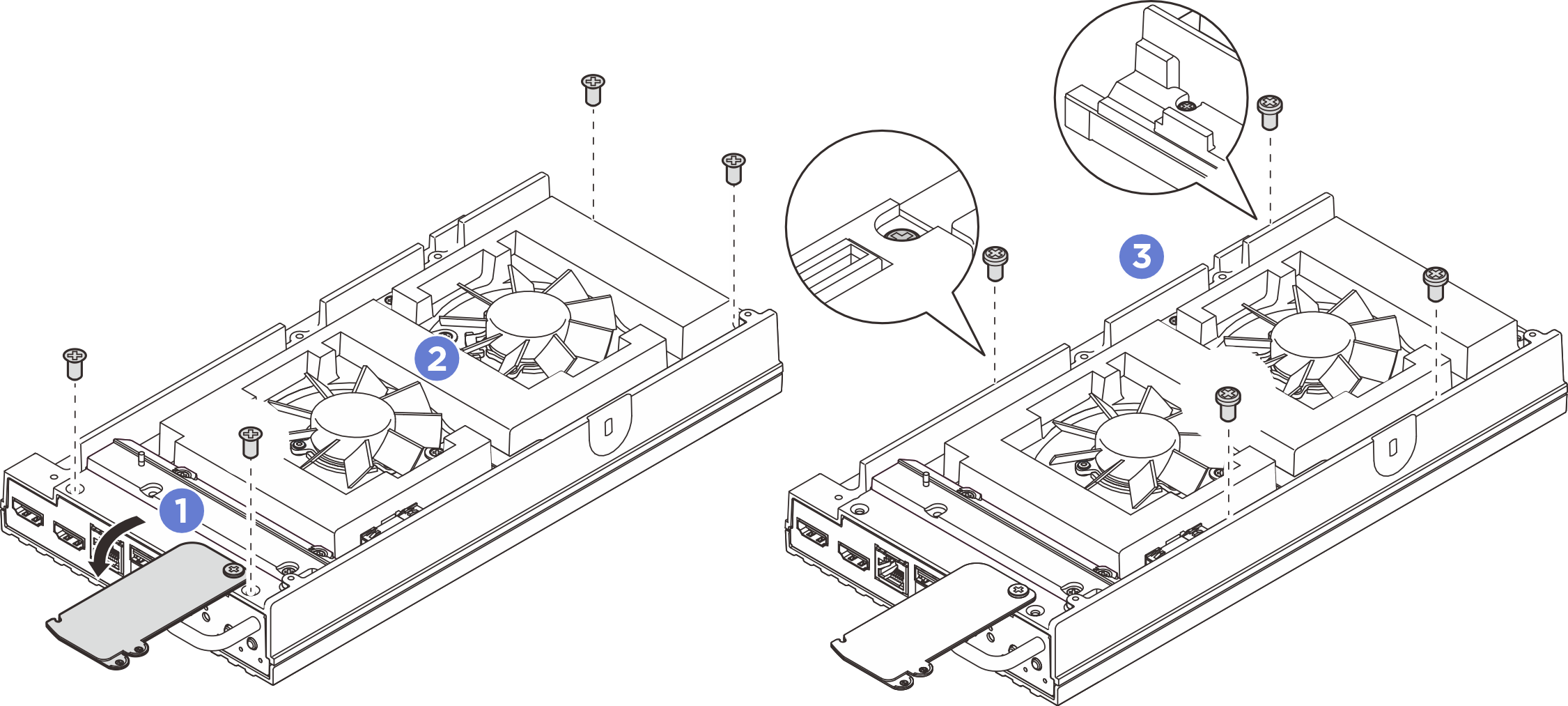

      Рис. 1. Снятие винтов с верхнего кожуха

  3. Снимите нижний кожух.
    1. Отверните два винта с крестообразным шлицем №1, расположенные на короткой стороне нижнего кожуха.
    2. Отверните шесть винтов с крестообразным шлицем №2 с длинной стороны нижнего кожуха.
    3. Удерживая синие контактные точки на задней стороне узла и ручку скобы ввода-вывода на передней стороне узла, снимите переднюю и заднюю скобы ввода-вывода с узла.
    4. Поднимите нижний кожух с узла и разместите его на чистой плоской поверхности.
    Внимание
    Чтобы обеспечить достаточное охлаждение системы, перед включением сервера установите верхний и нижний кожухи. Использование сервера без кожухов может привести к повреждению его компонентов.

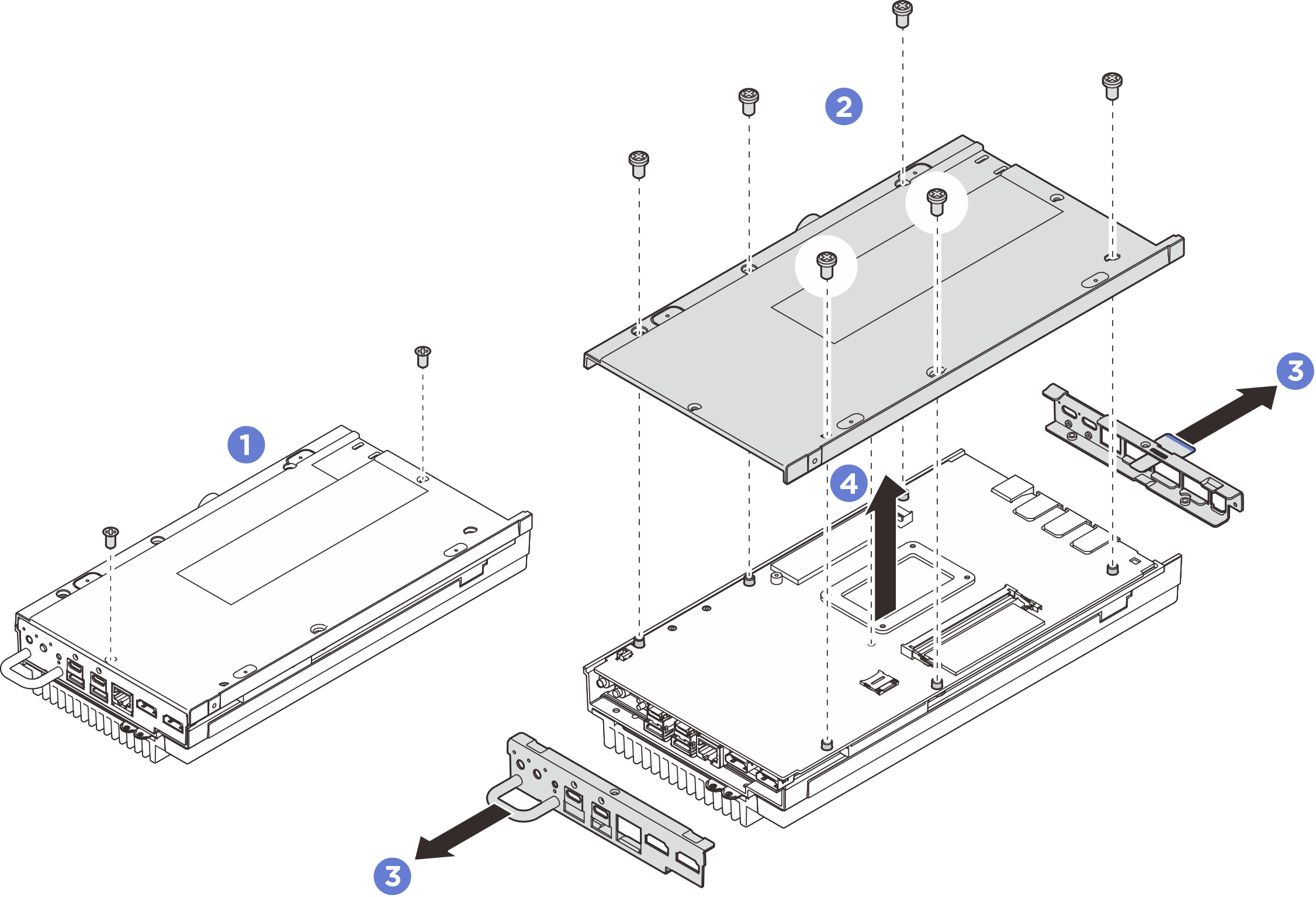

    Рис. 2. Снятие нижнего кожуха

  4. Снимите следующие компоненты с нижней стороны материнской платы в следующей последовательности:
    1. Извлеките диск M.2 из гнезда 1 (см. раздел Снятие диска M.2 с гнезда 1).
    2. Снимите модуль памяти. См. раздел Снятие модуля памяти.
  5. Отделите материнскую плату от верхнего кожуха.
    1. Аккуратно отделите материнскую плату с верхним кожухом от края передних разъемов ввода-вывода.
    2. Аккуратно поднимите заднюю сторону ввода-вывода материнской платы, чтобы материнская плата полностью отделилась от верхнего кожуха.
    3. Снимите материнскую плату с верхнего кожуха, подняв ее. Возьмитесь за обе стороны материнской платы и переверните ее так, чтобы верхняя сторона материнской платы была обращена вверх; затем разместите ее на антистатической поверхности.

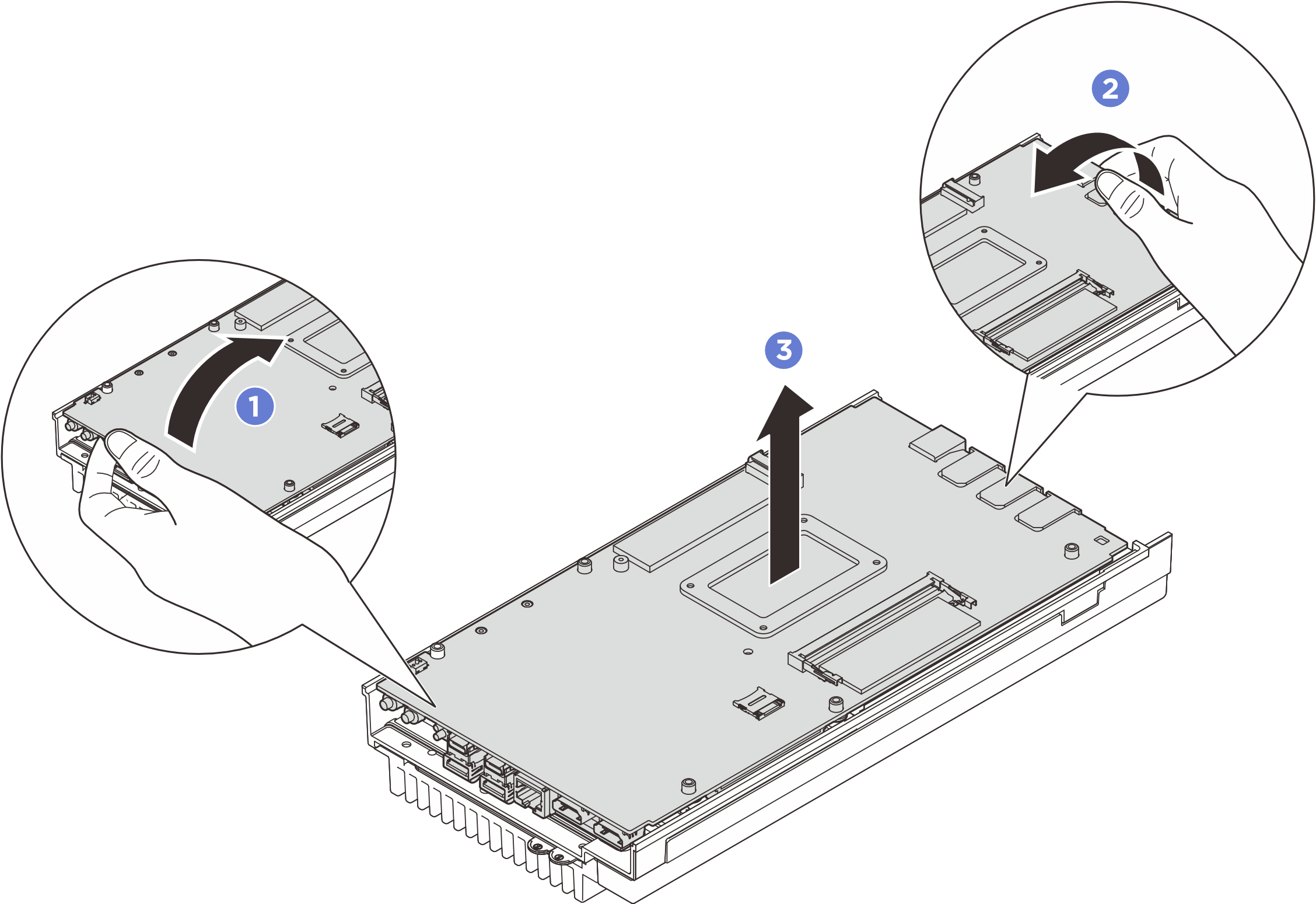

      Рис. 3. Разборка материнской платы

  6. Снимите следующие компоненты с верхней стороны материнской платы в указанной ниже последовательности:
    1. Снимите модуль памяти. См. раздел Снятие модуля памяти.
    2. Извлеките диск M.2 из гнезд 2 и 3 (см. раздел Снятие диска M.2 с гнезд 2 и 3).
    3. Извлеките батарейку CMOS. См. раздел Снятие батарейки CMOS (CR2032).

После завершения

  • При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
