Retrait de la carte mère

Suivez les instructions de cette section pour retirer la carte mère.

À propos de cette tâche

Important
  • Le retrait et l’installation de ce composant doivent être effectués par des techniciens qualifiés. N’essayez pas de le retirer ou de l’installer si vous ne possédez pas de formation appropriée.

  • Lorsque vous remplacez la carte mère, mettez toujours à jour le serveur avec le dernier microprogramme ou restaurez le microprogramme préexistant. Assurez-vous de disposer de la dernière version du microprogramme, ou d’une copie du microprogramme existant.
  • Lors du retrait des modules de mémoire, étiquetez le numéro d’emplacement de chaque module de mémoire, retirez tous les modules de mémoire de la carte mère, puis mettez-les de côté sur une surface de protection électrostatique en attendant de les réinstaller.

Avertissement

Procédure

  1. Préparez-vous à cette tâche.
    1. Enregistrez toutes les informations de configuration système, telles que les adresses IP de Lenovo XClarity Controller, les données techniques essentielles, le type de machine, le numéro de modèle, le numéro de série du serveur, son identificateur unique universel et son étiquette d’inventaire.
    2. Enregistrez la configuration système sur un périphérique externe avec Lenovo XClarity Essentials.
    3. Enregistrez le journal des événements système sur un support externe.
    4. Retirez le capotage du ventilateur (montage sur bureau). Voir Retrait d’un capotage de ventilateur.
    5. Le cas échéant, retirez l’obturateur d’extension. Voir Retrait de l’obturateur d’extension.
    6. Le cas échéant, retirez le kit d’extension. Voir Retrait du kit d’extension.
  2. Retirez les vis du carter supérieur.
    1. Faites glisser la languette d’étiquette d’accès réseau Lenovo XClarity Controller vers l’extérieur du nœud.
    2. Retirez les quatre vis cruciformes n° 2 situées sur le côté court du carter supérieur.
    3. Retirez les quatre vis cruciformes n° 1 situées sur le côté long du carter supérieur, puis inversez le nœud pour que sa face inférieure soit tournée vers le haut.
      Remarque
      • Assurez-vous de faire glisser l’étiquette d’accès réseau Lenovo XClarity Controller vers l’arrière une fois la vis située en dessous complètement retirée.

      • La vis à retirer peut être recouverte par le câble du ventilateur. Tirez avec précaution sur le câble du ventilateur pour retirer la vis en dessous et remettez le câble en place une fois le processus terminé.

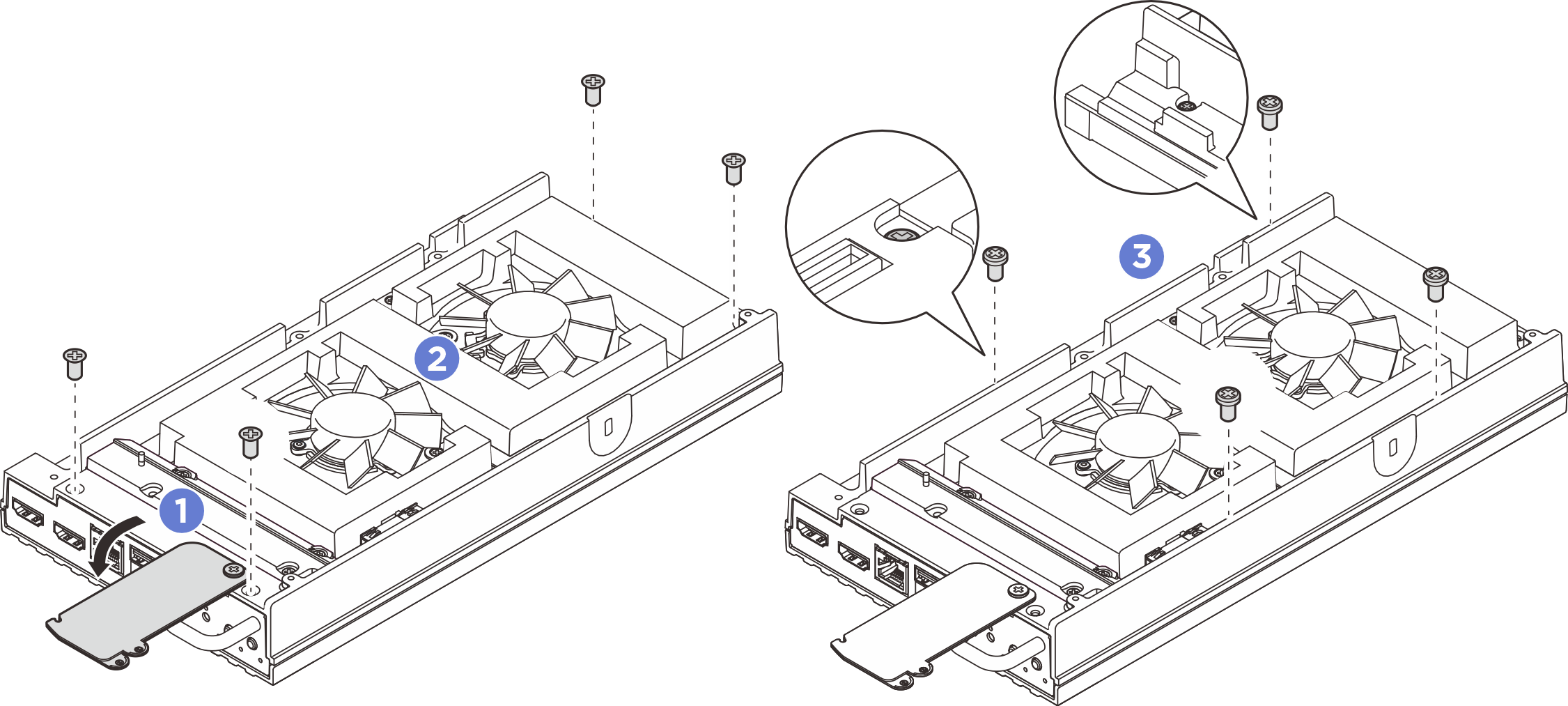

      Figure 1. Retrait des vis du carter supérieur

  3. Retrait du carter inférieur.
    1. Retirez les deux vis cruciformes n° 1 situées sur le côté court du carter inférieur.
    2. Retirez les six vis cruciformes n° 2 du côté long du carter inférieur.
    3. Tenez les points de contact bleus sur le côté arrière du nœud et la poignée du support d’E-S sur la face avant du nœud, puis retirez les supports d’E-S avant et arrière du nœud.
    4. Soulevez le carter inférieur pour le retirer du nœud et placez-le sur une surface propre et plane.
    Avertissement
    Pour assurer un refroidissement du système adéquat, installez le carter supérieur et le couvercle inférieur avant de mettre le serveur sous tension. Si vous utilisez le serveur sans carter, vous risquez d’endommager les composants serveur.

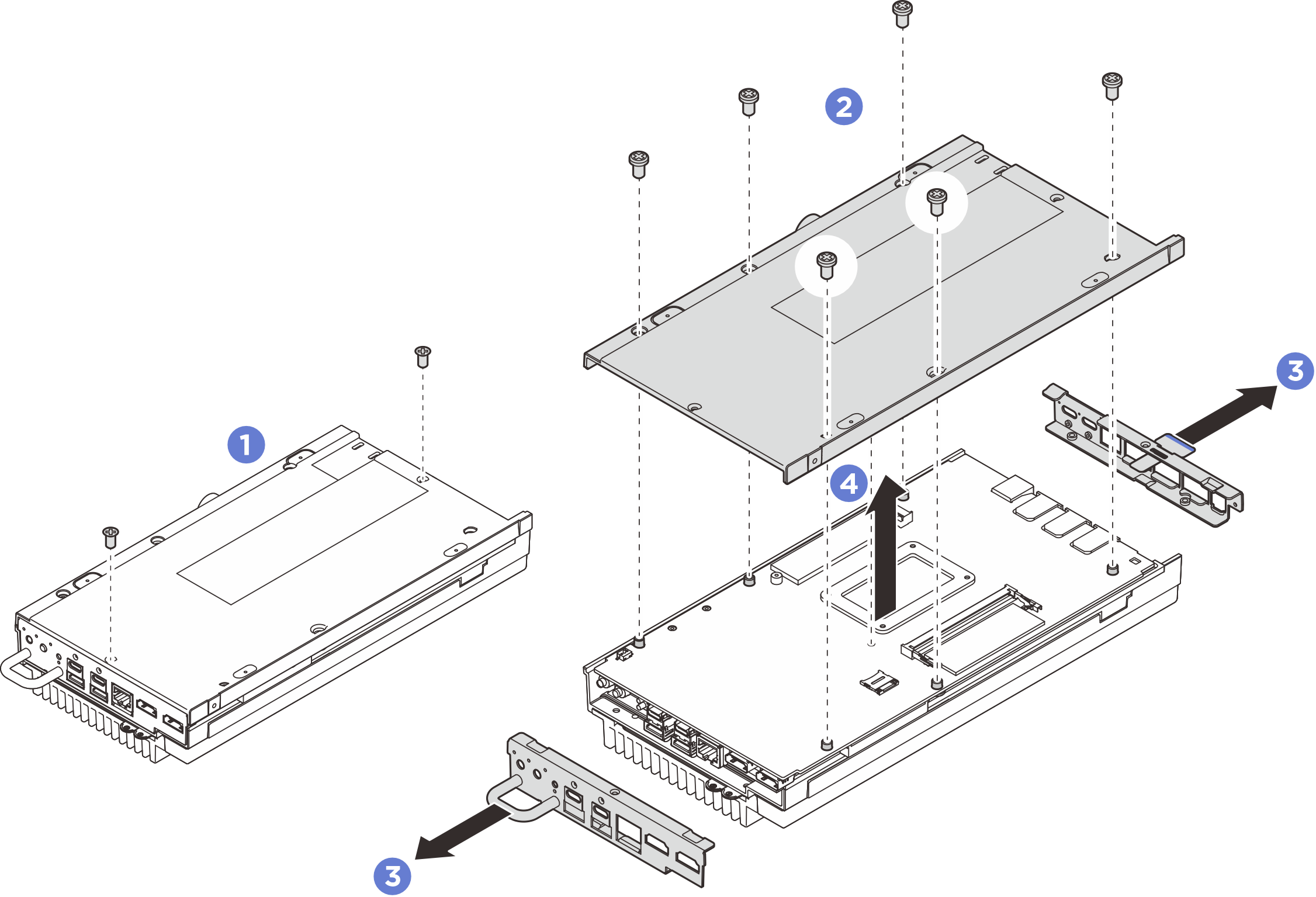

    Figure 2. Retrait du carter inférieur

  4. Retirez les composants suivants sur la face inférieure de la carte mère dans l’ordre ci-dessous :
    1. Retirez l’unité M.2 de l’emplacement 1. Voir Retrait d’une unité M.2 de l’emplacement 1.
    2. Retirez le module de mémoire. Voir Retrait d’un module de mémoire.
  5. Séparez la carte mère du carter supérieur.
    1. Séparez soigneusement la carte mère du carter supérieur à partir du bord des connecteurs d’E-S avant.
    2. Soulevez délicatement le côté d’E-S arrière de la carte mère jusqu’à ce qu’elle soit complètement séparée du carter supérieur.
    3. Soulevez la carte mère pour la retirer du carter supérieur. Tenez les deux côtés de la carte mère et retournez-la pour que sa face supérieure soit orientée vers le haut. Placez-la ensuite sur une surface de protection électrostatique.

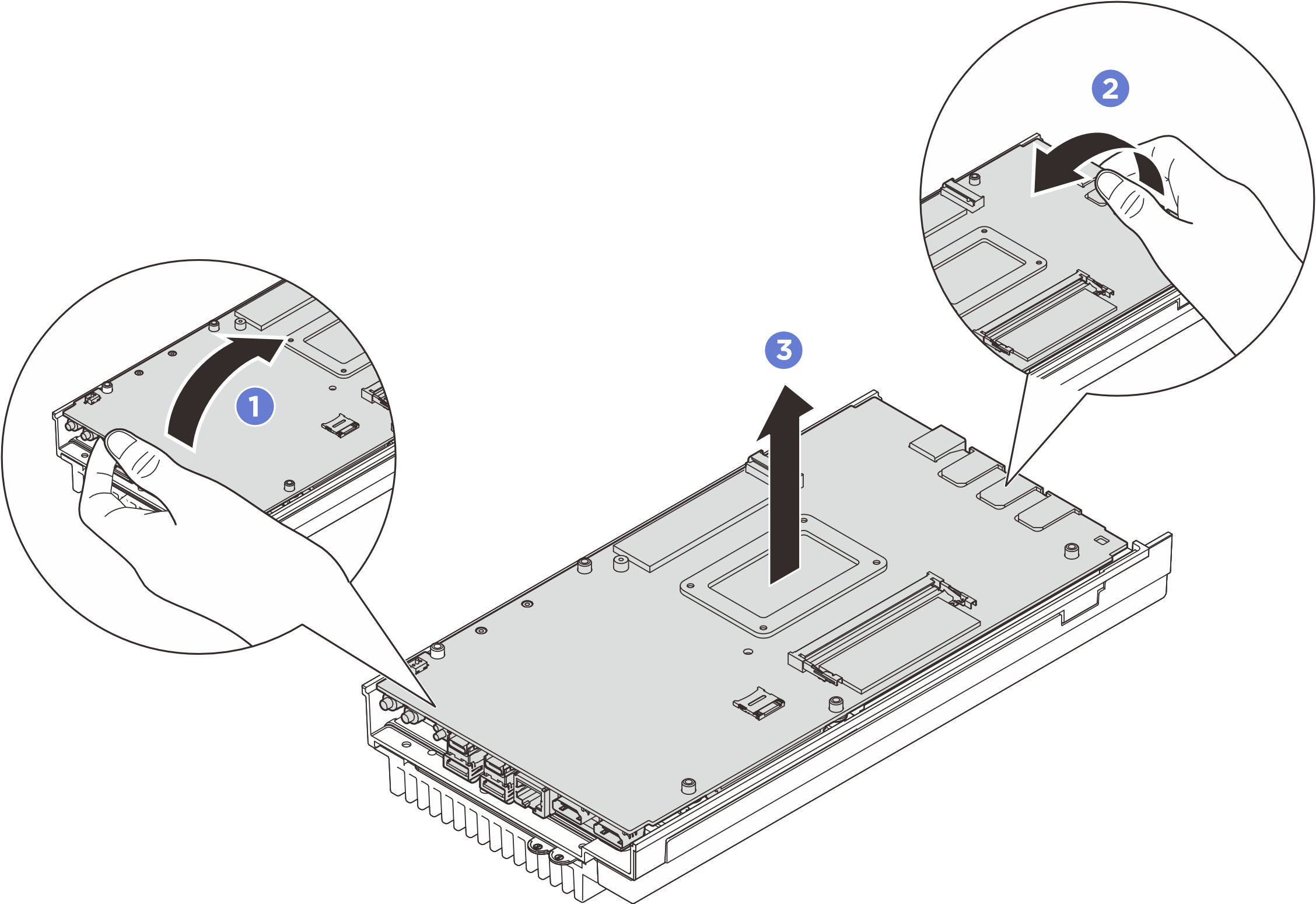

      Figure 3. Démontage de la carte mère

  6. Retirez les composants suivants sur la face supérieure de la carte mère dans l’ordre ci-dessous :
    1. Retirez le module de mémoire. Voir Retrait d’un module de mémoire.
    2. Retirez l’unité M.2 des emplacements 2 et 3. Voir Retrait d’une unité M.2 de l’emplacement 2 ou 3.
    3. Retirez la pile CMOS. Voir Retrait de la pile CMOS (CR2032).

Après avoir terminé

  • Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
