卸下主機板

請依照本節中的指示卸下主機板。

程序

1. 為此作業做好準備。
   1. 記錄所有系統配置資訊，如 Lenovo XClarity Controller IP 位址、重要產品資料，以及伺服器的機型、型號、序號、通用唯一 ID 及資產標籤。
   2. 使用 Lenovo XClarity Essentials，將系統配置儲存至外部裝置。
   3. 將系統事件日誌儲存至外部媒體。
   4. 卸下桌面裝載風扇罩。請參閱卸下風扇罩。
   5. 如果適用，請卸下擴充填充板。請參閱卸下擴充填充板。
   6. 如果適用，請卸下擴充套件。請參閱卸下擴充套件。

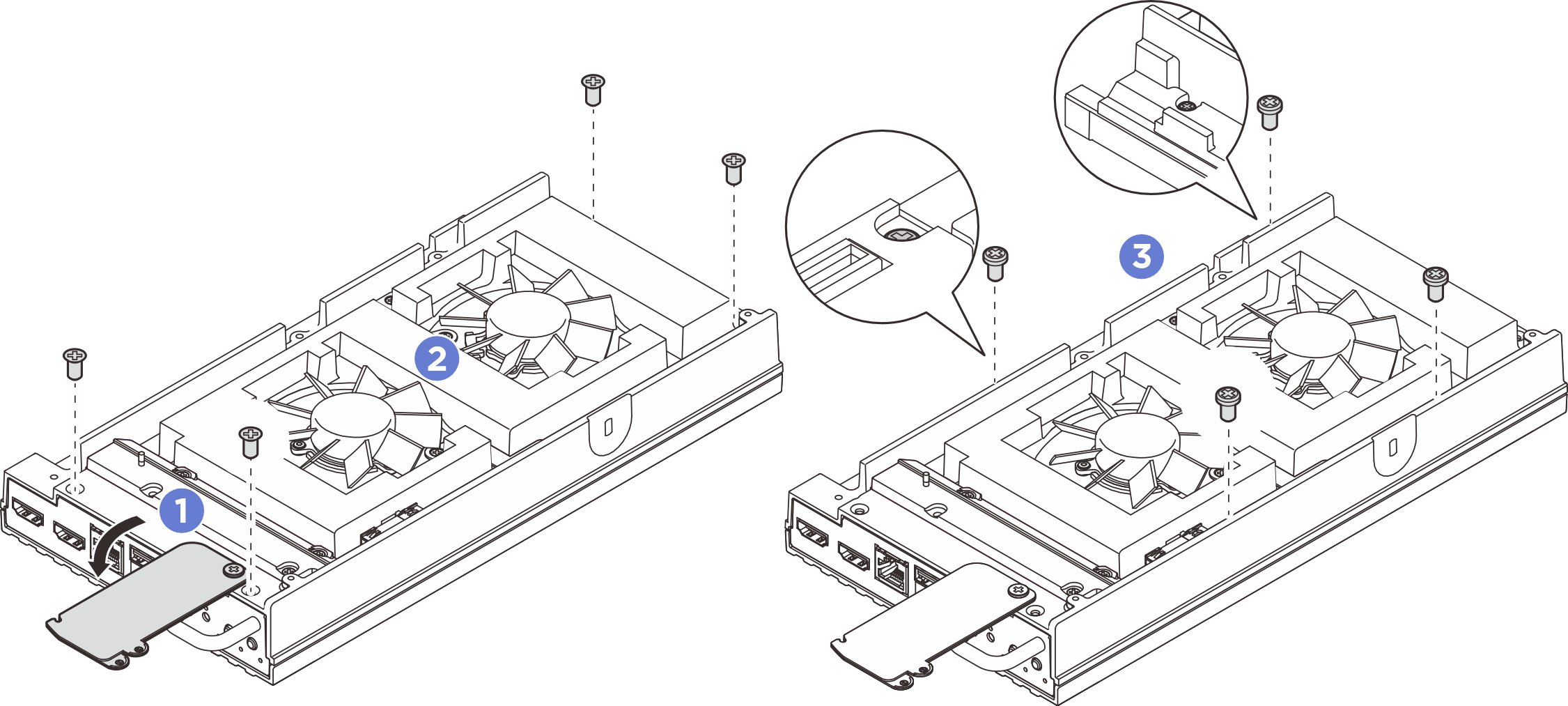

2. 從上蓋卸下螺絲。
   1. 將 Lenovo XClarity Controller 網路存取標籤卡榫從節點向外滑動。
   2. 卸下位於上蓋短邊的四個 2 號十字螺絲。
   3. 卸下位於上蓋長邊的四個 1 號十字螺絲，然後反轉節點，使節點的底面朝上。
      註

      • 在下方的螺絲完全卸下後，請確定將 Lenovo XClarity Controller 網路存取標籤滑回原位。

      • 要卸下的螺絲可能被風扇纜線覆蓋；請小心將風扇纜線拉出一點以卸下下方的螺絲，並在完成此程序後將纜線放回原處。

      圖 1. 從上蓋卸下螺絲

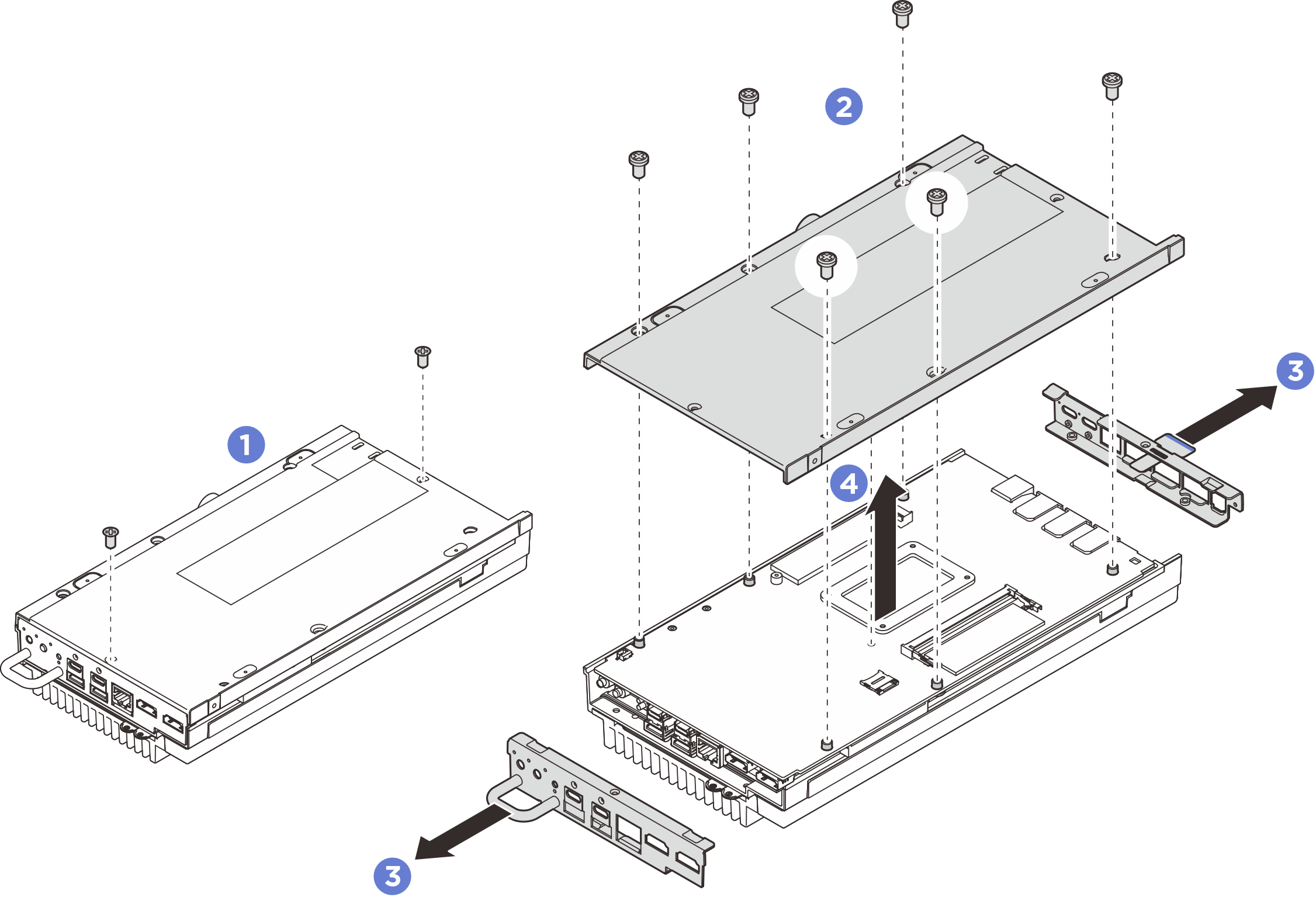

3. 卸下底蓋。
   1. 卸下位於底蓋短邊的兩個 1 號十字螺絲。
   2. 從底蓋的長邊卸下六個 2 號十字螺絲。
   3. 握住節點背面的藍色觸摸點和節點正面的 I/O 托架把手，然後從節點拉出正面和背面 I/O 托架。
   4. 從節點向上提起底蓋，再將底蓋放在乾淨平坦的表面上。
   小心

   為確保系統充分散熱，在開啟伺服器電源之前，請安裝上蓋和底蓋。於蓋板卸下時操作伺服器，可能會損壞伺服器元件。

   圖 2. 卸下底蓋


4. 依照以下順序卸下主機板底面上的以下元件：
   1. 從插槽 1 卸下 M.2 硬碟。請參閱從插槽 1 卸下 M.2 硬碟。
   2. 卸下記憶體模組。請參閱卸下記憶體模組。

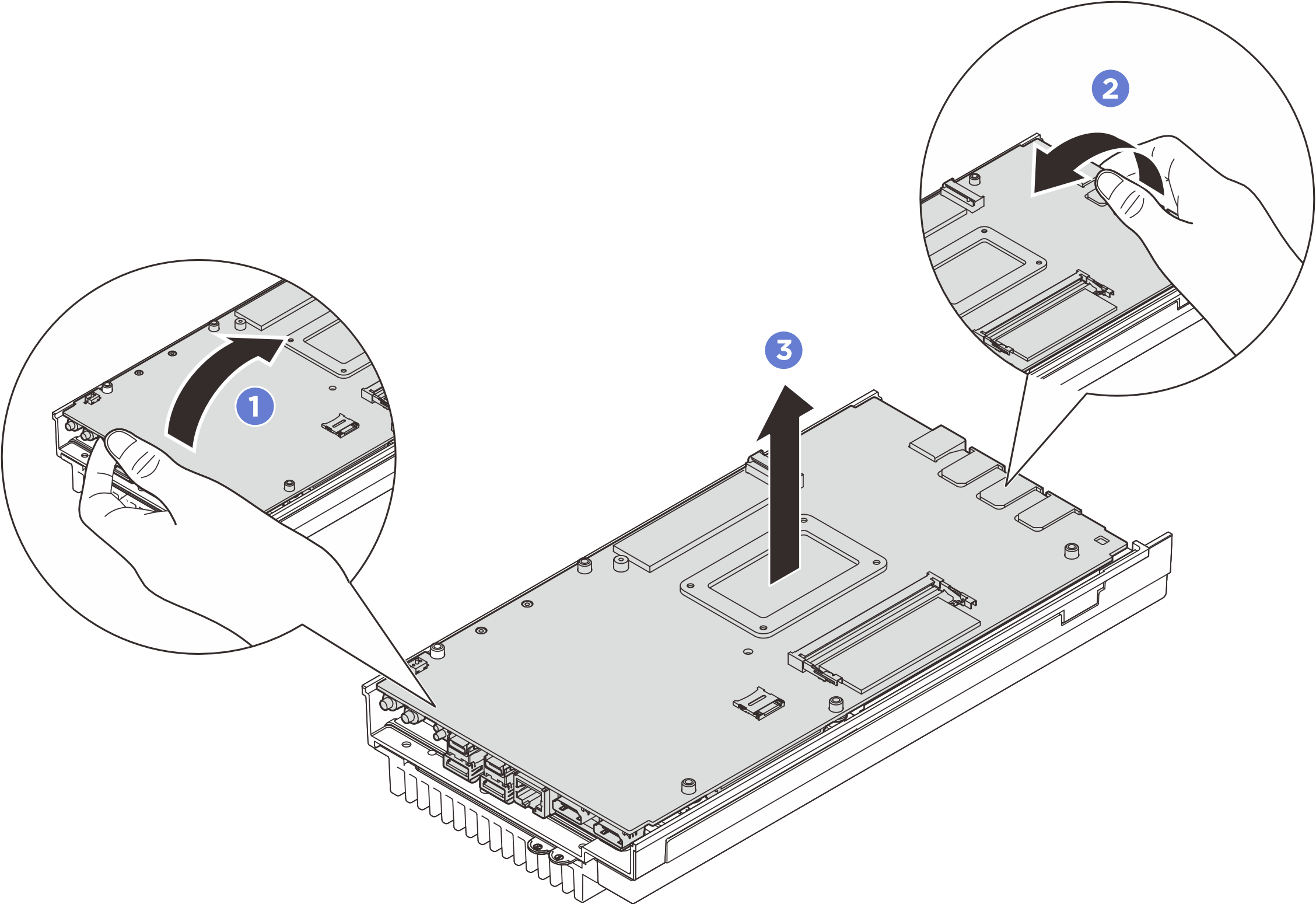

5. 將主機板與上蓋分開。
   1. 小心地將附上蓋的主機板與正面 I/O 接頭的邊緣分開。
   2. 輕輕抬起主機板的背面 I/O 側，直到主機板與上蓋完全分開。
   3. 抬起主機板，將其從上蓋卸下。握住主機板的兩側並將其翻轉，使主機板的頂面朝上，然後將其放在防靜電的表面上。
      圖 3. 拆卸主機板


6. 依照以下順序卸下主機板頂面上的以下元件：
   1. 卸下記憶體模組。請參閱卸下記憶體模組。
   2. 從插槽 2 和插槽 3 卸下 M.2 硬碟。請參閱從插槽 2 和插槽 3 卸下 M.2 硬碟。
   3. 卸下 CMOS 電池。請參閱卸下 CMOS 電池 (CR2032)。
