卸下主板

按照本节中的说明卸下主板。

过程

1. 为本任务做好准备。
   1. 记录所有系统配置信息，如 Lenovo XClarity Controller IP 地址、重要产品数据以及服务器的机器类型、型号、序列号、通用唯一标识和资产标记。
   2. 使用 Lenovo XClarity Essentials 将系统配置保存到外部设备。
   3. 将系统事件日志保存到外部介质。
   4. 卸下桌面安装风扇护罩。请参阅卸下风扇护罩。
   5. 如果适用，请卸下扩展填充件。请参阅卸下扩展填充件。
   6. 如果适用，请卸下扩展填充件。请参阅卸下扩展套件。
2. 从顶盖上卸下螺钉。
   1. 将 Lenovo XClarity Controller 网络访问标签卡向外从节点中滑出。
   2. 卸下顶盖短边一侧的四颗 2 号十字螺钉。
   3. 卸下顶盖长边一侧的四颗 1 号十字螺钉；随后将节点翻转，使其背面朝上。
      注

      • 完全卸下下面的螺钉后，确保将 Lenovo XClarity Controller 网络访问标签回复原位。

      • 要卸下的螺钉可能被风扇线缆覆盖，需轻轻向外拉出线缆露出螺钉，卸下螺钉后再将线缆放回原处。

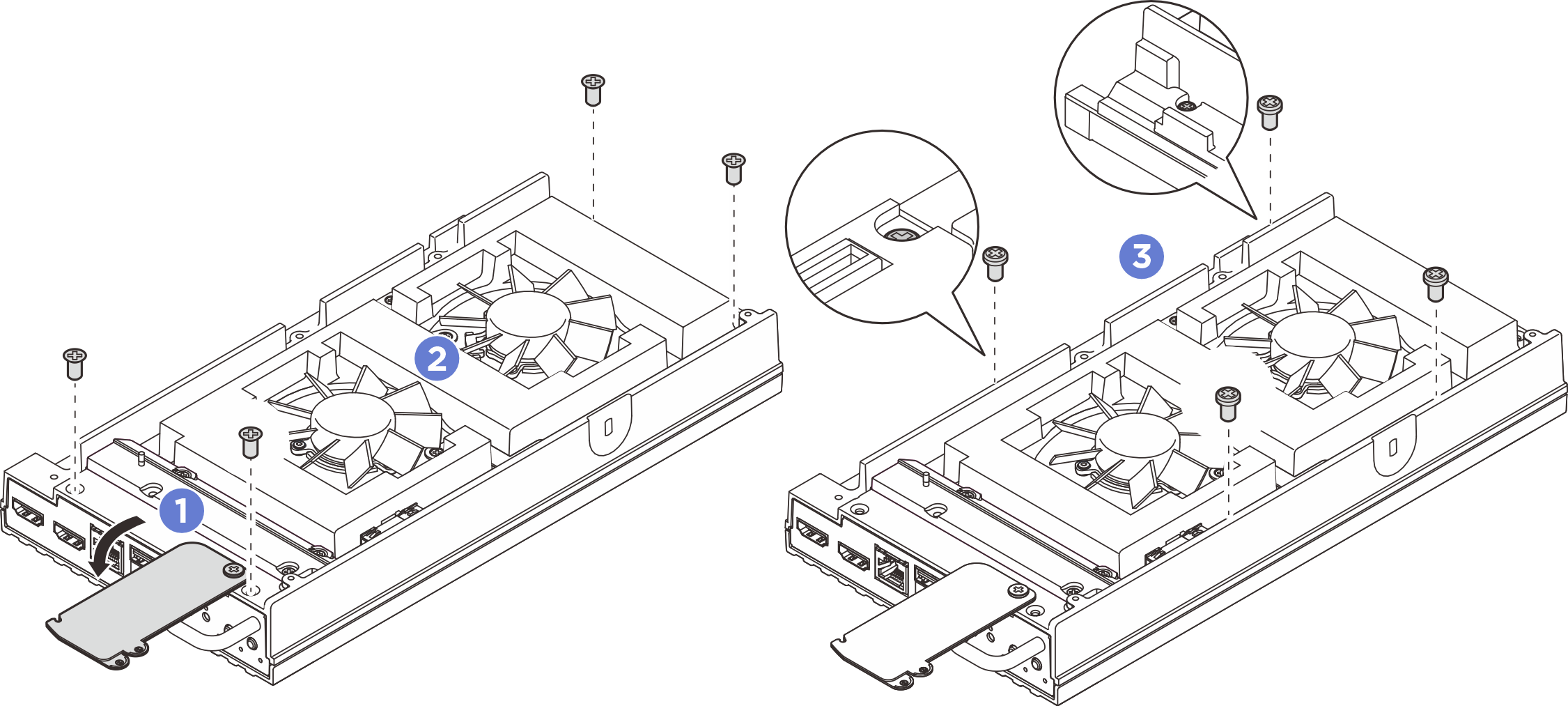

      图 1. 从顶盖上卸下螺钉


3. 卸下底盖。
   1. 卸下底盖短边一侧的两颗 1 号十字螺钉。
   2. 卸下底盖长边一侧的六颗 2 号十字螺钉。
   3. 握住节点后部的蓝色操作点和前部的 I/O 支架手柄，然后将前后 I/O 支架从节点中拉出。
   4. 向上提起底盖使其脱离节点，并将其放置在平坦清洁的表面上。
   注意

   为确保系统充分散热，请在打开服务器电源之前安装顶盖和底盖。卸下顶盖和底盖后运行服务器可能会损坏服务器组件。

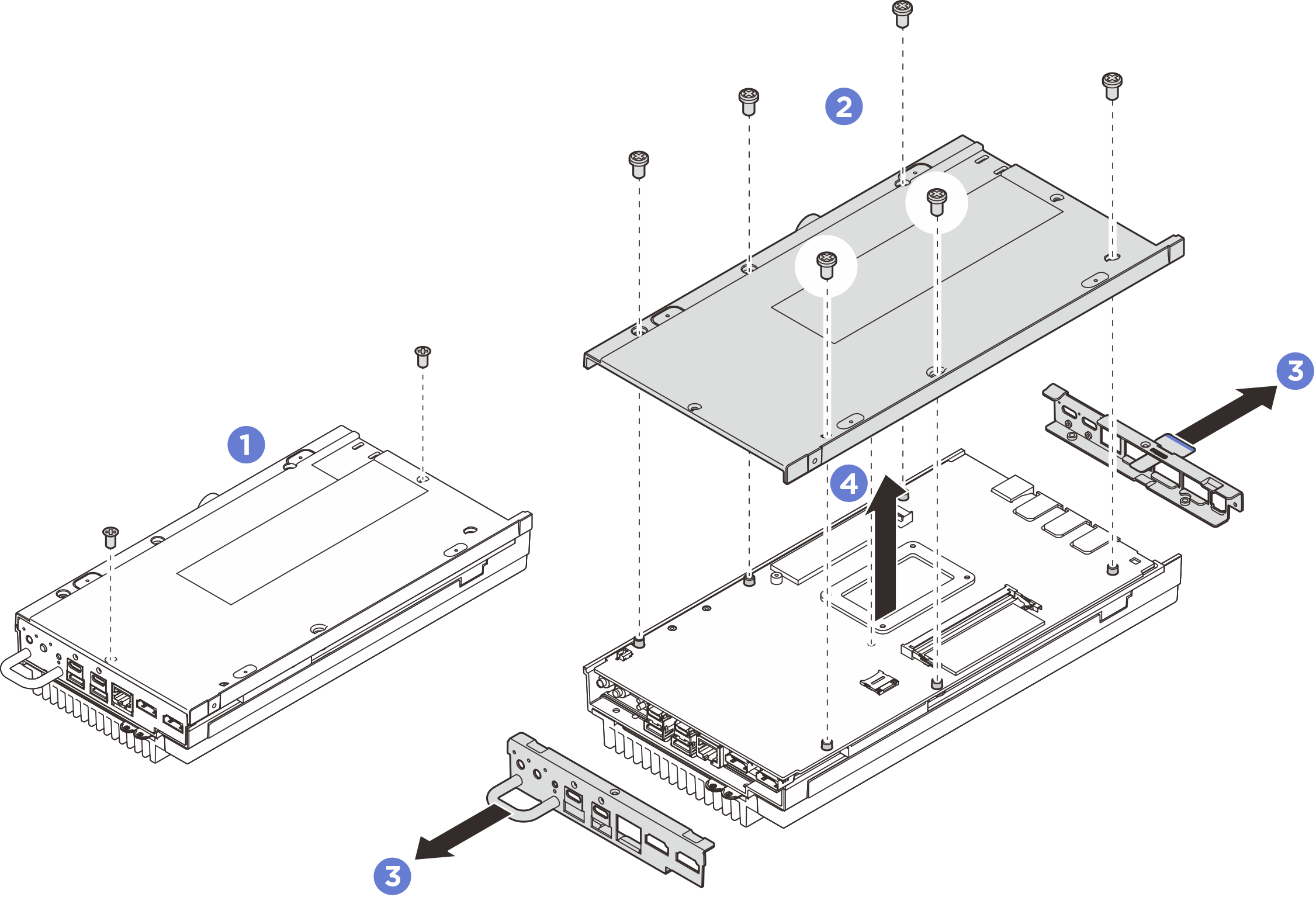

   图 2. 卸下底盖


4. 按以下顺序卸下主板背面的以下组件：
   1. 从插槽 1 中卸下 M.2 硬盘。请参阅从插槽 1 中卸下 M.2 硬盘。
   2. 卸下内存条。请参阅卸下内存条。
5. 将主板与顶盖分开。
   1. 从正面 I/O 接口边缘处，小心地将主板与顶盖分开。
   2. 轻轻抬起主板的背面 I/O 端，直至主板与顶盖完全分离。
   3. 向上提起主板，将其从顶盖中取出。握住主板两侧，翻转主板使其正面朝上；然后将其放置在防静电表面上。

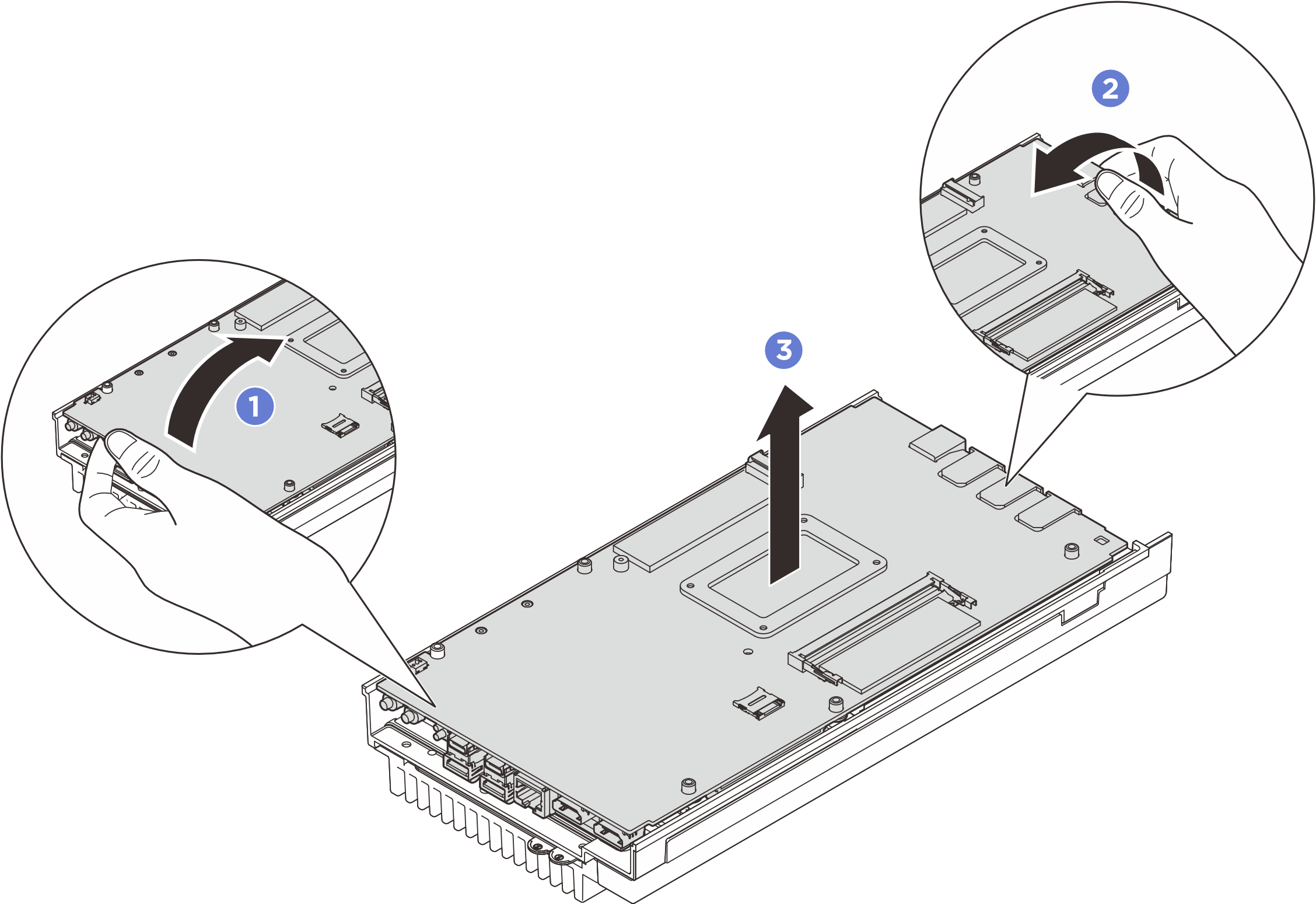

      图 3. 拆卸主板


6. 按以下顺序卸下主板正面的以下组件：
   1. 卸下内存条。请参阅卸下内存条。
   2. 从插槽 2 和插槽 3 中卸下 M.2 硬盘。请参阅从插槽 2 和插槽 3 中卸下 M.2 硬盘。
   3. 卸下 CMOS 电池。请参阅卸下 CMOS 电池（CR2032）。
