安装主板

按照本节中的说明安装主板。

过程

1. 为本任务做好准备。
   1. 检查节点外盖上的导热垫。如果导热垫处于以下任一状态，请更换新的导热垫。 请参阅导热垫安装准则，以确定所需的导热垫套件并按照导热垫说明进行操作。
      • 导热垫损坏或从表面脱落。
      • 待安装的新部件与原有部件的品牌或规格不同；新部件可能会导致导热垫变形或损坏。

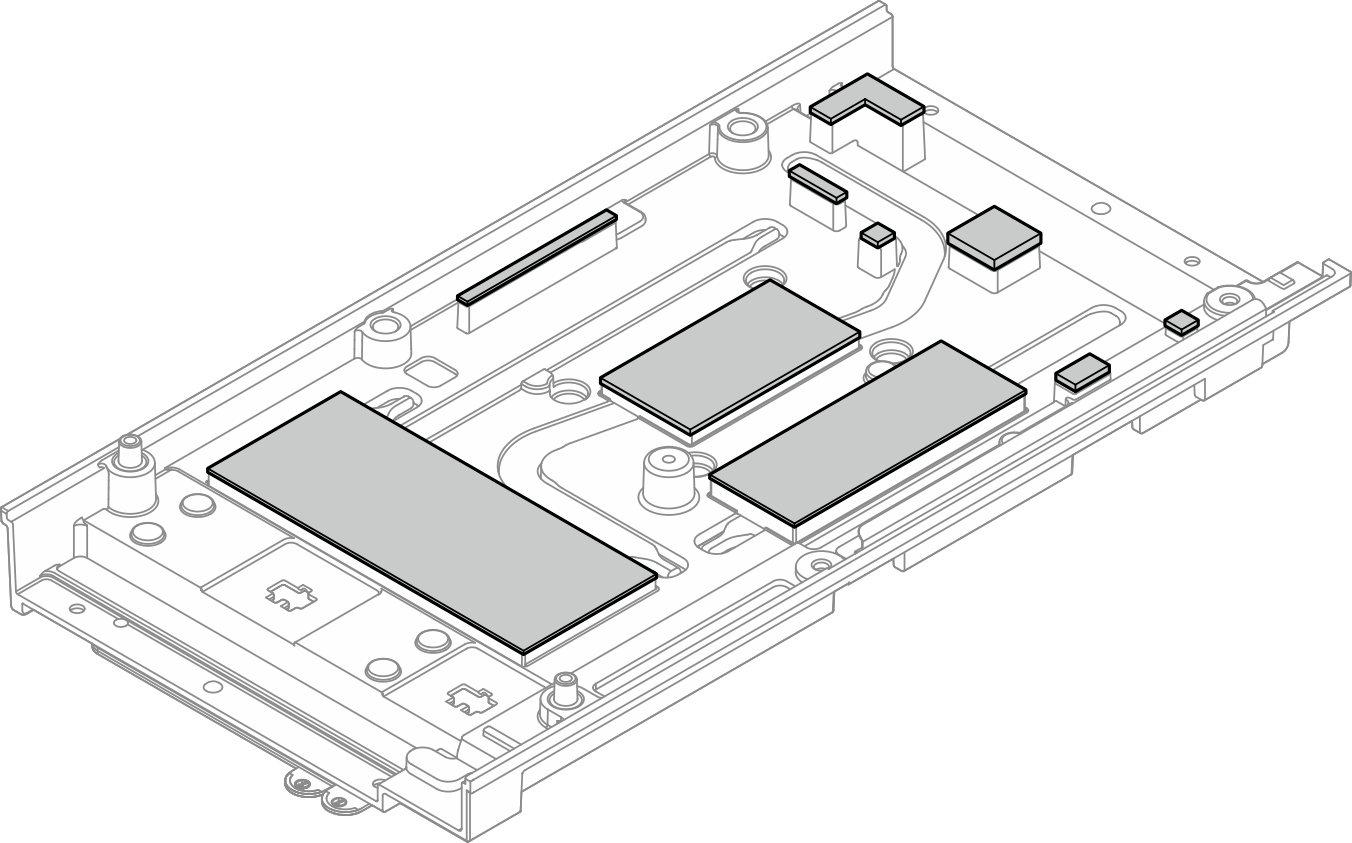

      图 1. 顶盖导热垫

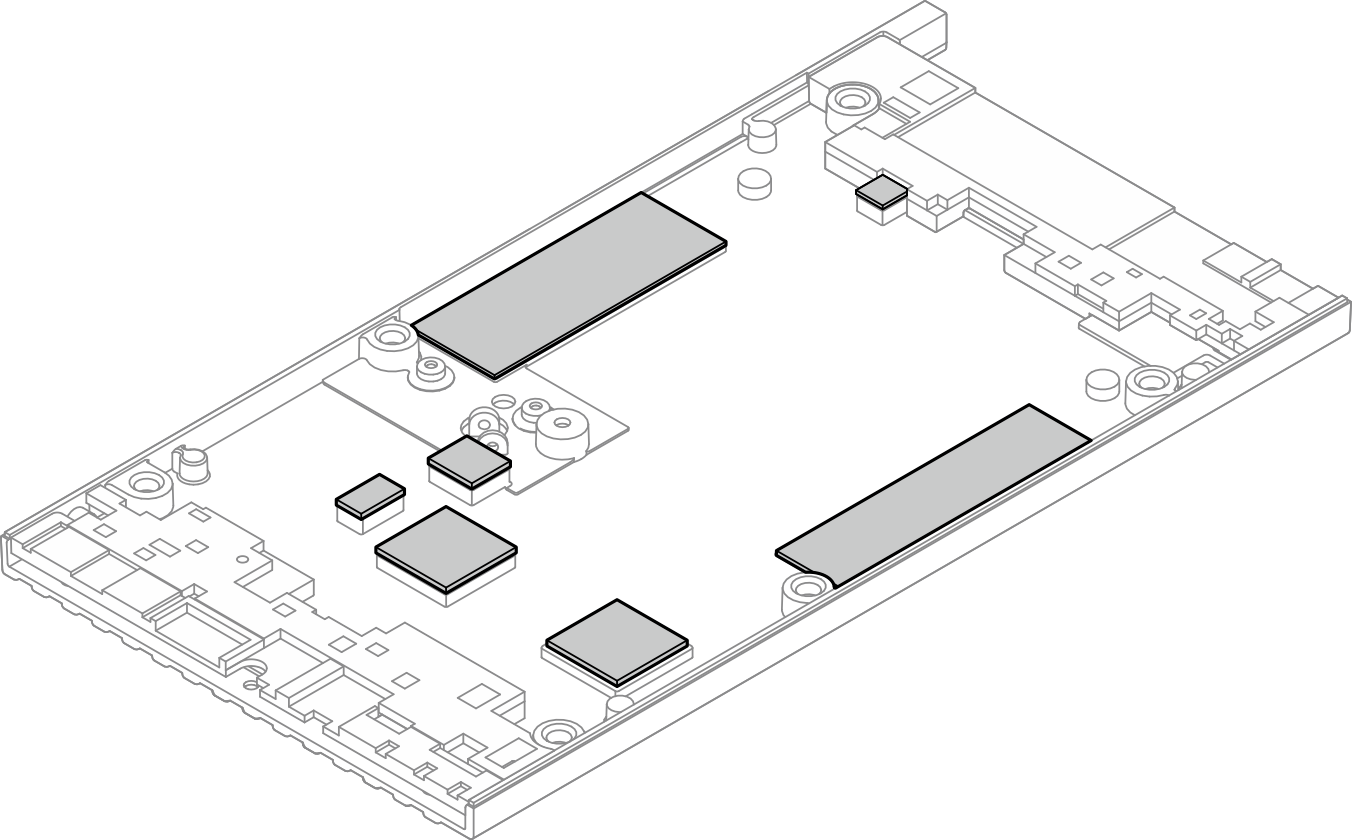

      图 2. 底盖导热垫


2. 撕下主板处理器散热器上的 XClarity Controller 网络访问标签，并将其粘贴在顶盖上的抽取式信息卡上。
   图 3. 抽取式信息卡上的 Lenovo XClarity Controller 网络访问标签


3. 将主板顶面朝上放置在防静电的洁净平面上，然后将以下组件安装到主板上：
   1. 如有必要，请将 M.2 硬盘安装到插槽 2 和插槽 3。请参阅将 M.2 存储硬盘安装到插槽 2 或插槽 3 中。
   2. 将内存条安装到 DIMM 插槽 1 中。请参阅安装内存条。
   3. 如果主板上的 CMOS 电池下方有绝缘拉片，请将其卸下。

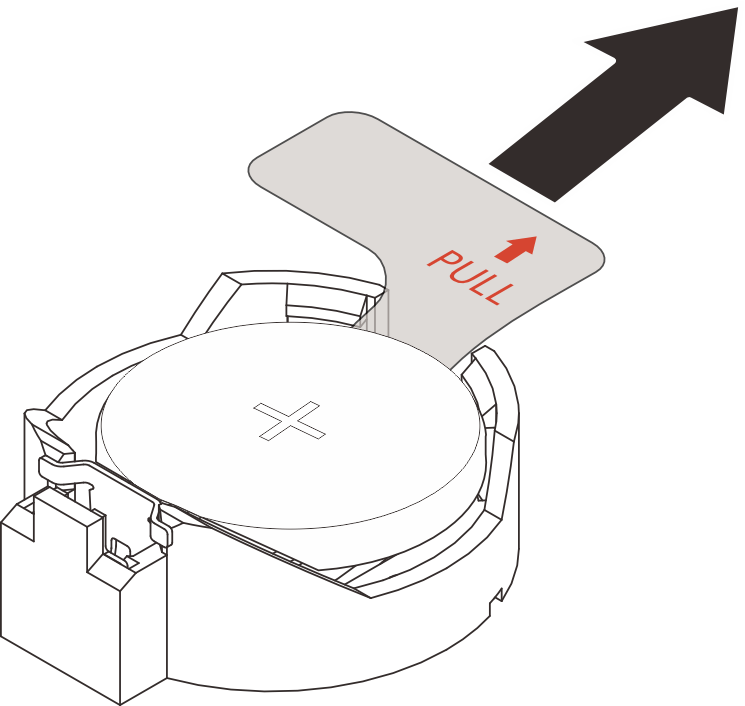

      图 4. 卸下绝缘拉片




4. 抓住主板边缘，小心地翻转主板，使其底面朝上放置；然后，将主板向下放置到顶盖上。
   注

   安装主板时，请确保不要让主板触碰到顶盖边缘的橡胶部分。

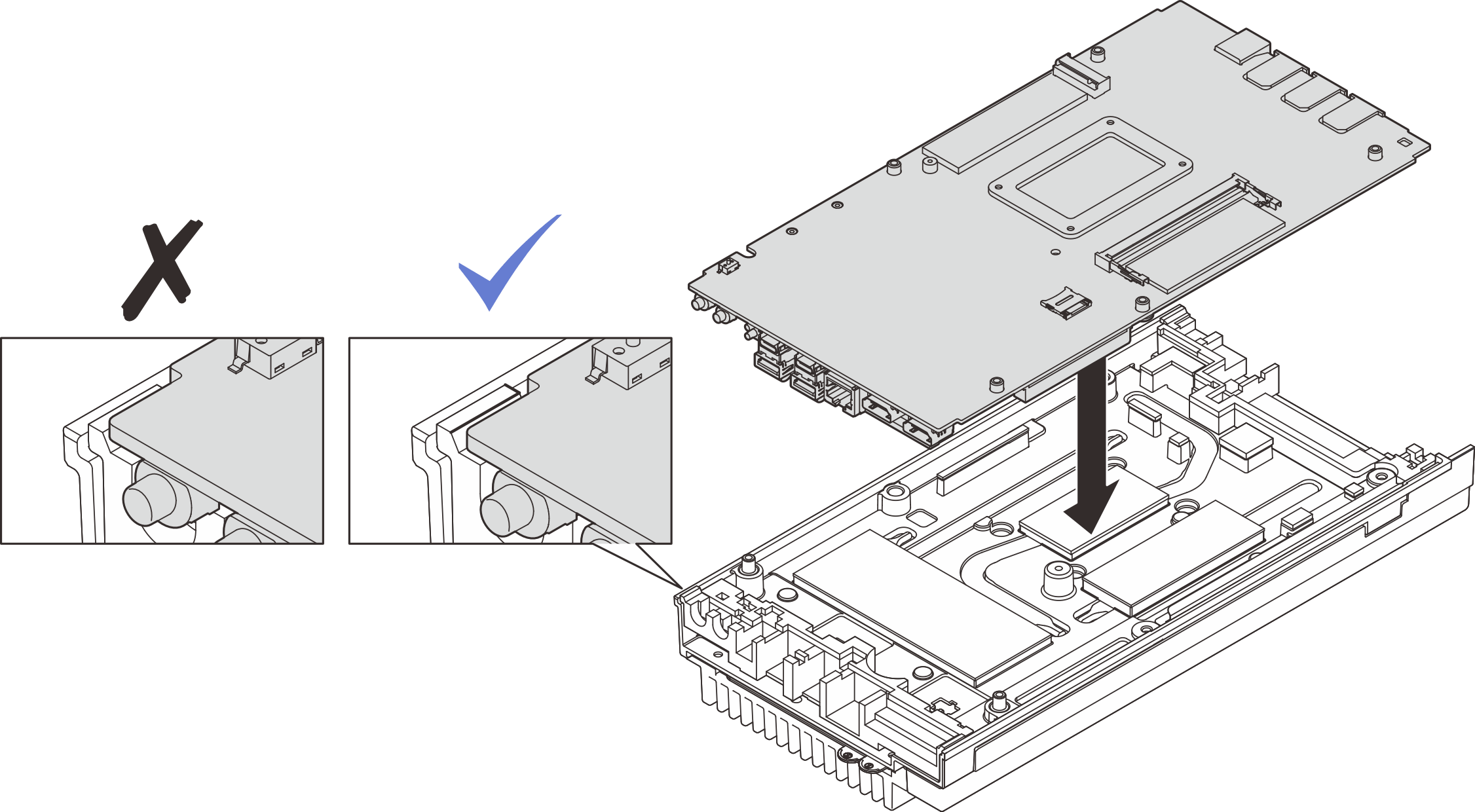

   图 5. 安装主板


5. 将以下组件安装到主板背面：
   1. 如有必要，请将内存条安装到 DIMM 插槽 2 中。请参阅安装内存条。
   2. 如有必要，请将 M.2 硬盘安装到插槽 1 中。请参阅将 M.2 引导硬盘安装到插槽 1 中。
6. 安装底盖。
   1. 将底盖与节点两侧的导槽对齐；然后，将底盖向下放置到节点上。
   2. 将正面和背面 I/O 支架插入节点，直至其安装到位。

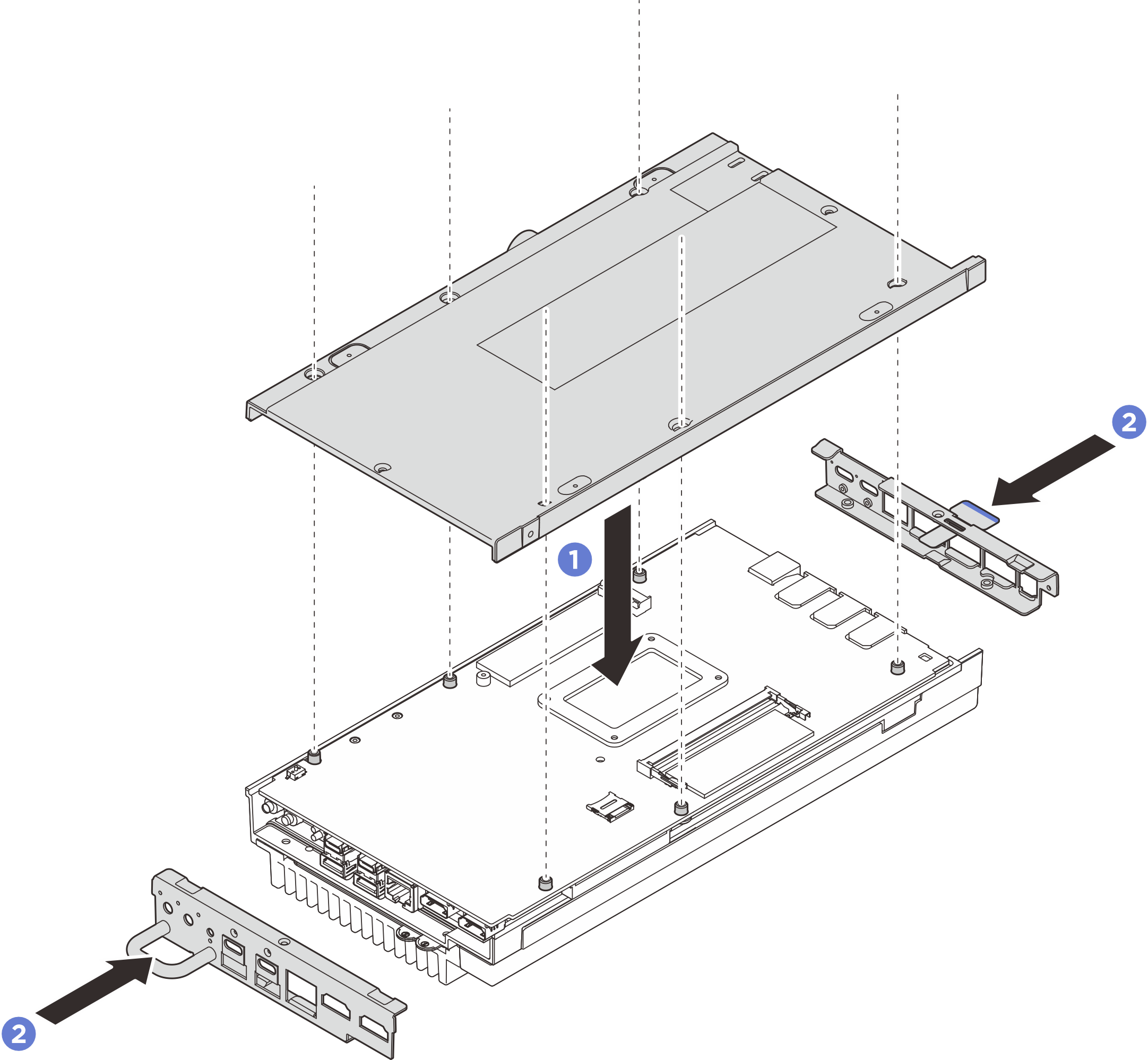

      图 6. 安装底盖


7. 拧紧底盖上的螺钉。
   1. 将两颗 1 号十字螺钉安装到底盖的短边上。
      注

      1 号十字螺钉预涂了白色的螺纹锁固胶，相应的螺钉孔以白色圆圈标记。请确保将螺钉安装到相应的孔中。

   2. 如图所示，将六颗 2 号十字螺钉安装到底盖的长边上；然后，翻转节点，使其正面朝上。

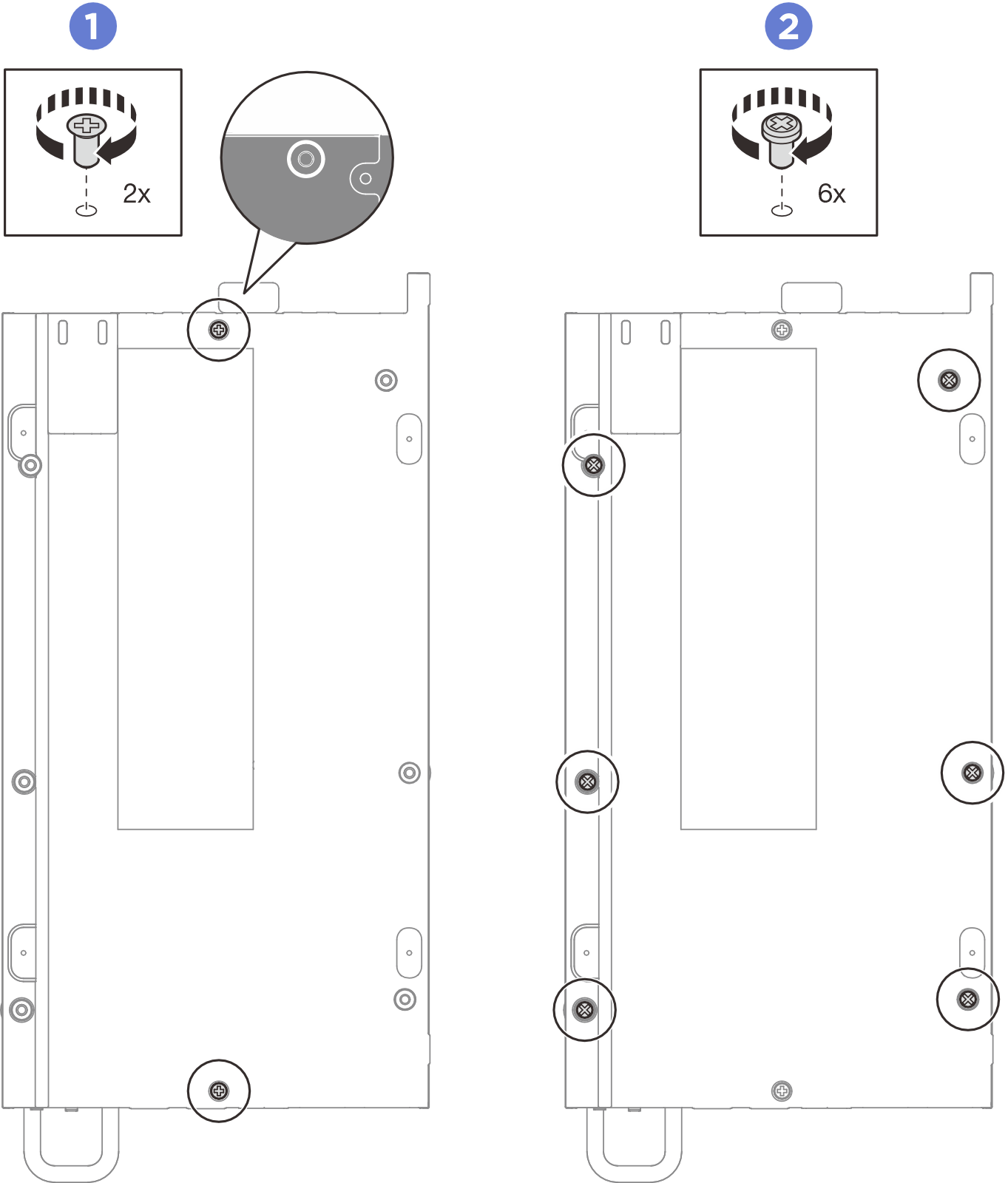

      图 7. 安装螺钉


8. 拧紧螺钉以固定顶盖。
   1. 将四颗 2 号十字螺钉安装到顶盖的长边上。
      注

      螺钉孔可能被风扇线缆遮盖。请小心地将风扇线缆拉出一点以安装螺钉，安装螺钉后再将线缆放回原处。
   2. 将节点上的抽取式信息卡向外推动。
   3. 将四颗 1 号十字螺钉安装到顶盖的短边上；然后，将节点的底面朝上放置。
      注

      • 1 号十字螺钉预涂了白色的螺纹锁固胶，相应的螺钉孔以白色圆圈标记。请确保将螺钉安装到相应的孔中。

      • 待下面的螺钉完全安装好后，请确保将抽取式信息卡推回原位。

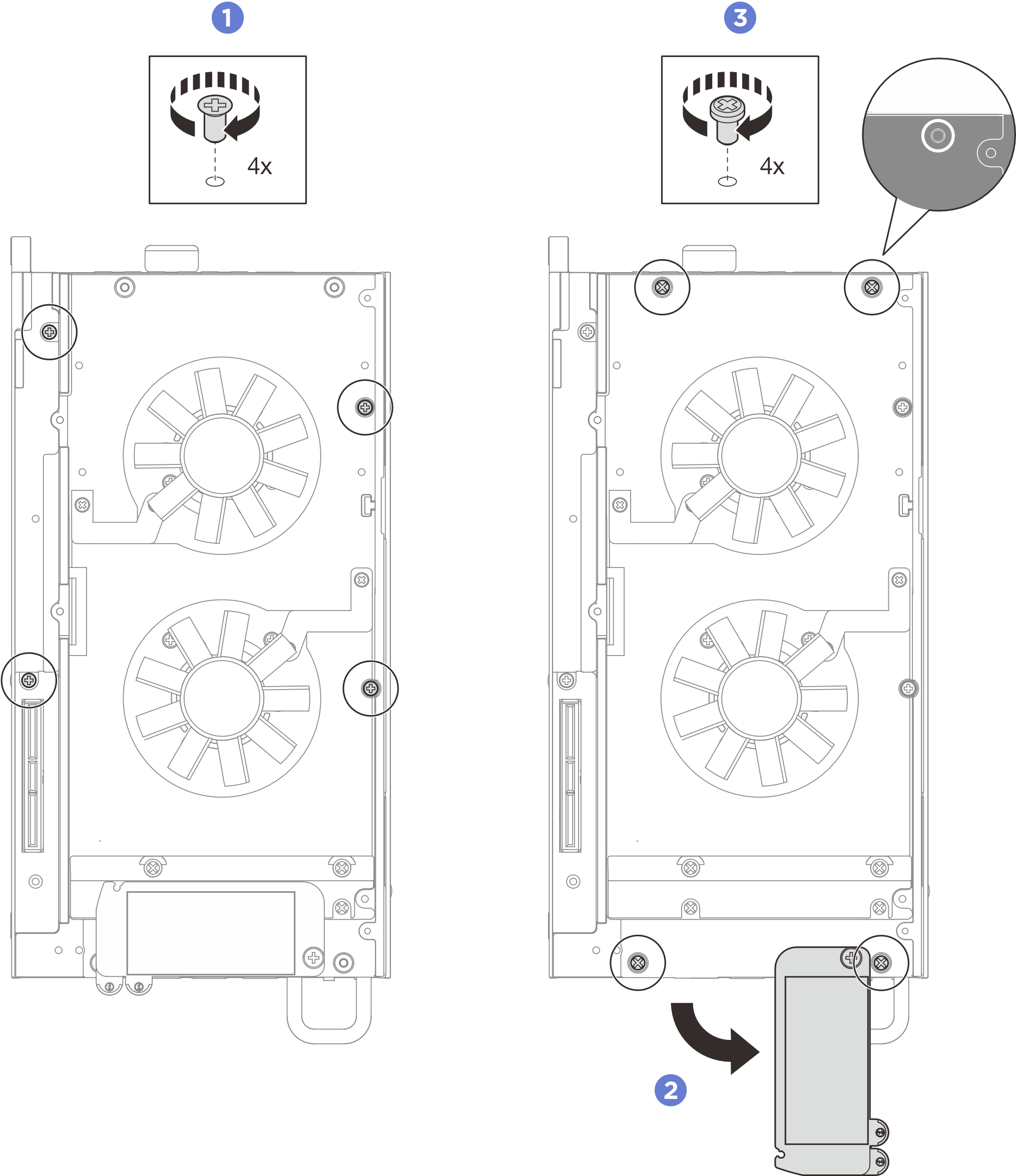

      图 8. 安装螺钉
