Установка материнской платы

В этом разделе приведены инструкции по установке материнской платы.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Проверьте термолисты на кожухах узла. Замените термолист на новый, если он находится в любом из следующих состояний. См. раздел Инструкции по установке термолистов, чтобы определить необходимый комплект термолистов, и следуйте инструкциям по его использованию.
      • Термолист поврежден или отсоединился от поверхности.
      • Новый устанавливаемый компонент имеет другую марку или другой форм-фактор по сравнению с заменяемым. Новый компонент может привести к деформации или повреждению термолистов.

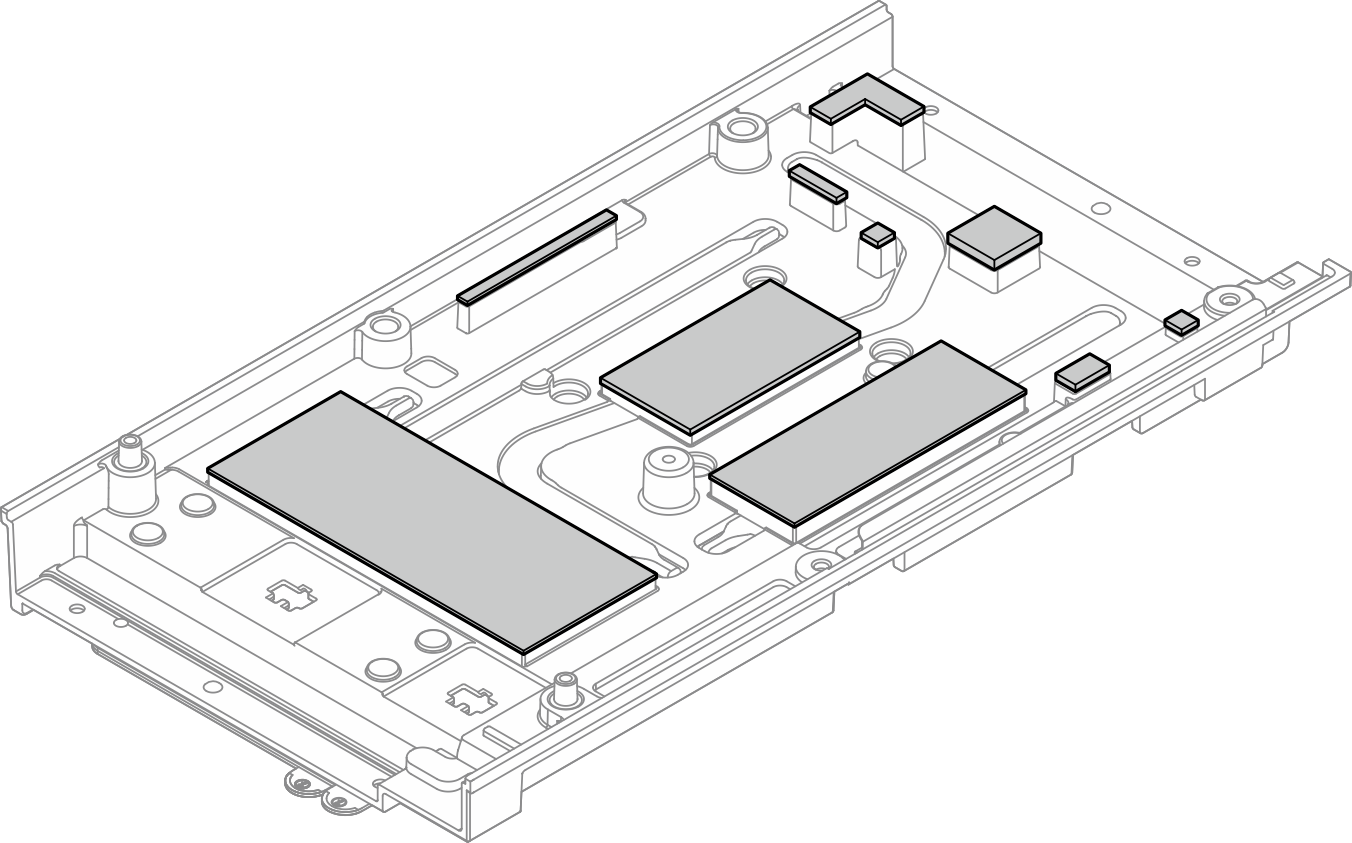

      Рис. 1. Термолисты верхнего кожуха

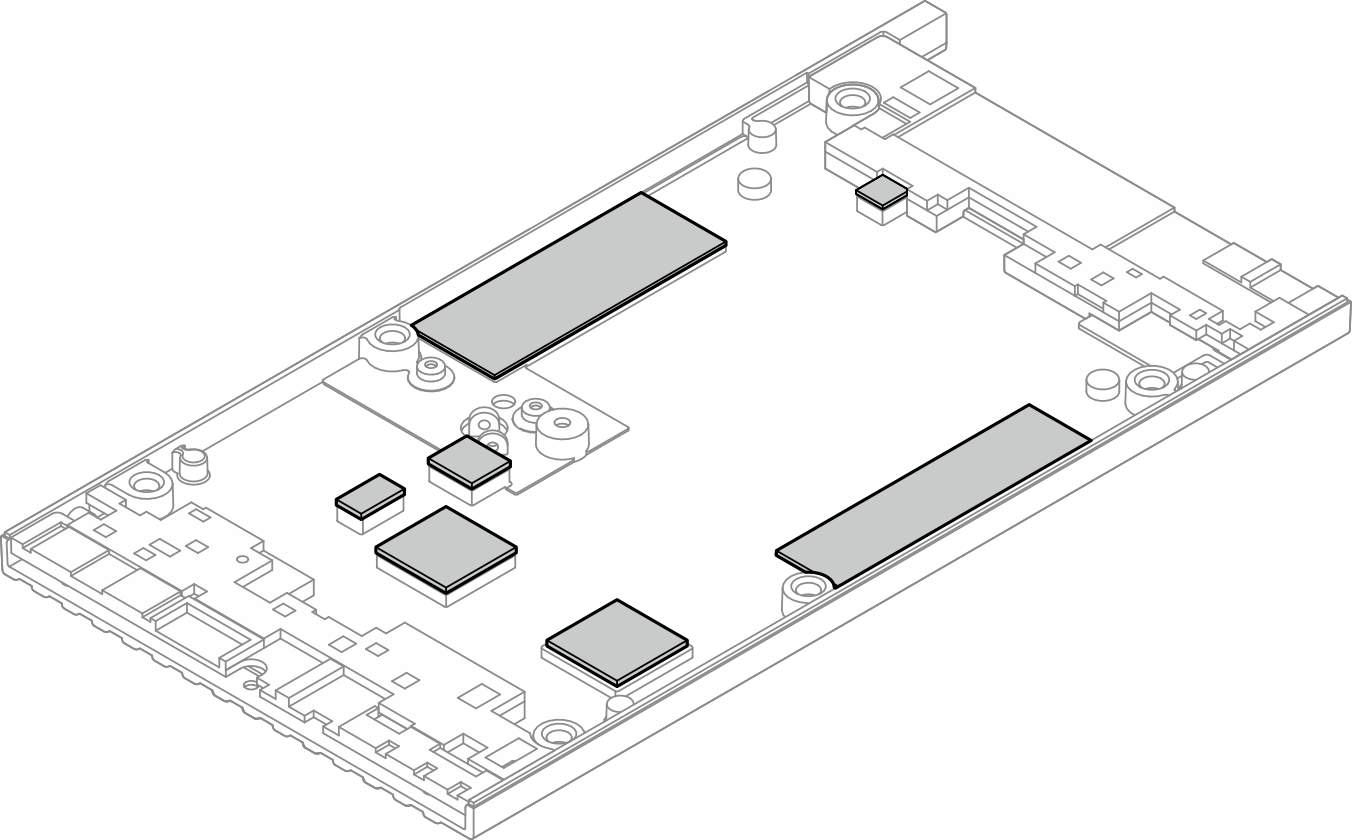

      Рис. 2. Термолисты нижнего кожуха


2. Отклейте этикетку доступа к сети XClarity Controller на радиаторе процессора материнской платы и приклейте ее к выдвижному информационному язычку на верхнем кожухе.
   Рис. 3. Этикетка доступа к сети Lenovo XClarity Controller на выдвижном информационном язычке


3. Разместите материнскую плату на чистой антистатической поверхности верхней стороной вверх, затем установите на нее следующие компоненты.
   1. При необходимости установите диски M.2 в гнезда 2 и 3 (см. раздел Установка устройства хранения данных M.2 в гнездо 2 или 3).
   2. Установите модуль памяти в гнездо DIMM 1 (см. раздел Установка модуля памяти).
   3. Если под батареей CMOS на материнской плате есть изолирующий язычок, снимите его.

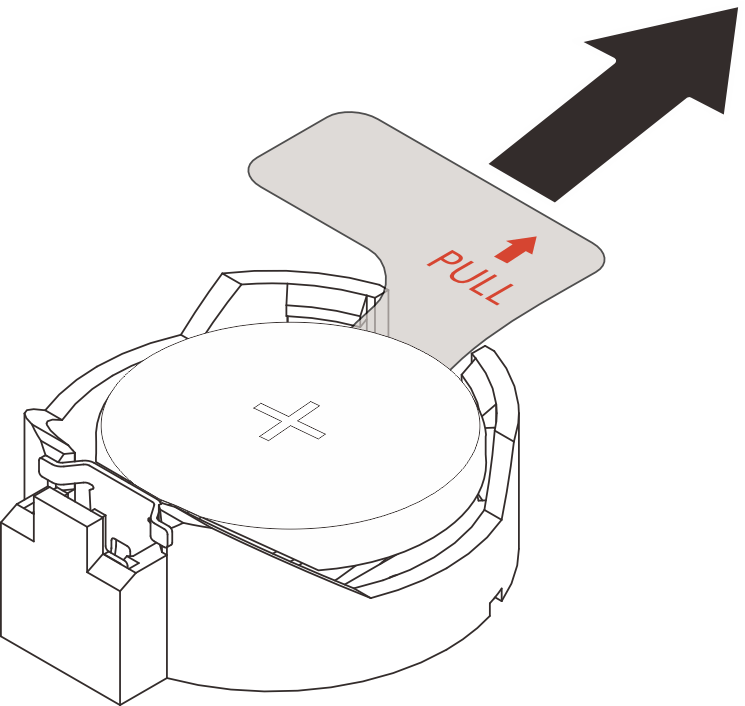

      Рис. 4. Снятие изолирующего язычка




4. Удерживая материнскую плату за край, аккуратно переверните ее и расположите нижней стороной вверх. Затем опустите материнскую плату на верхний кожух.
   Прим.

   При установке материнской платы следите за тем, чтобы материнская плата не касалась резины на краю верхнего кожуха.

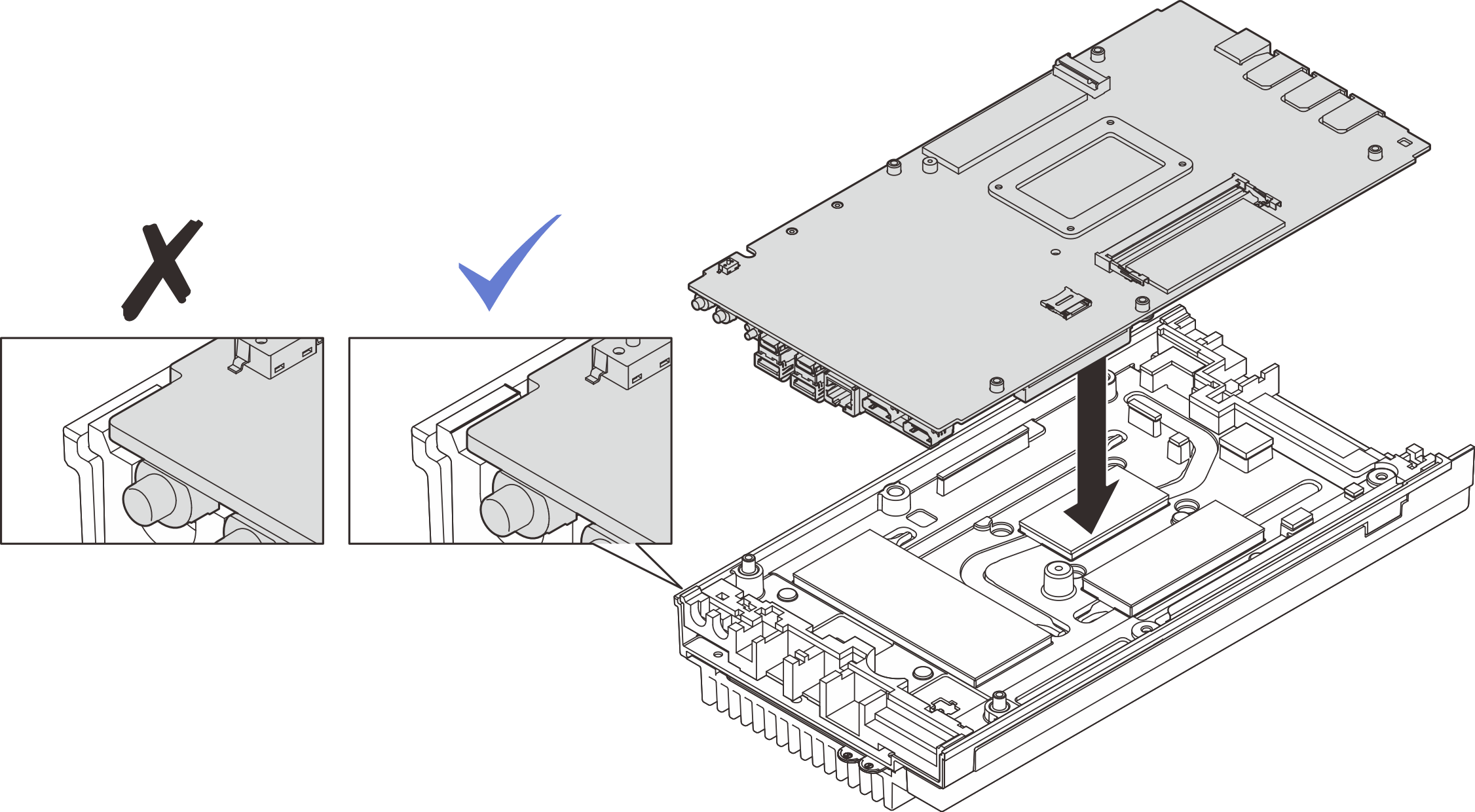

   Рис. 5. Установка материнской платы


5. Установите следующие компоненты с нижней стороны материнской платы:
   1. При необходимости установите модуль памяти в гнездо DIMM 2 (см. раздел Установка модуля памяти).
   2. При необходимости установите диск M.2 в гнездо 1 (см. раздел Установка загрузочного диска M.2 в гнездо 1).
6. Установите нижний кожух.
   1. Совместите нижний кожух с направляющими гнездами с обеих сторон узла; затем опустите нижний кожух на узел.
   2. Вставьте переднюю и заднюю скобы ввода-вывода в узел до упора.

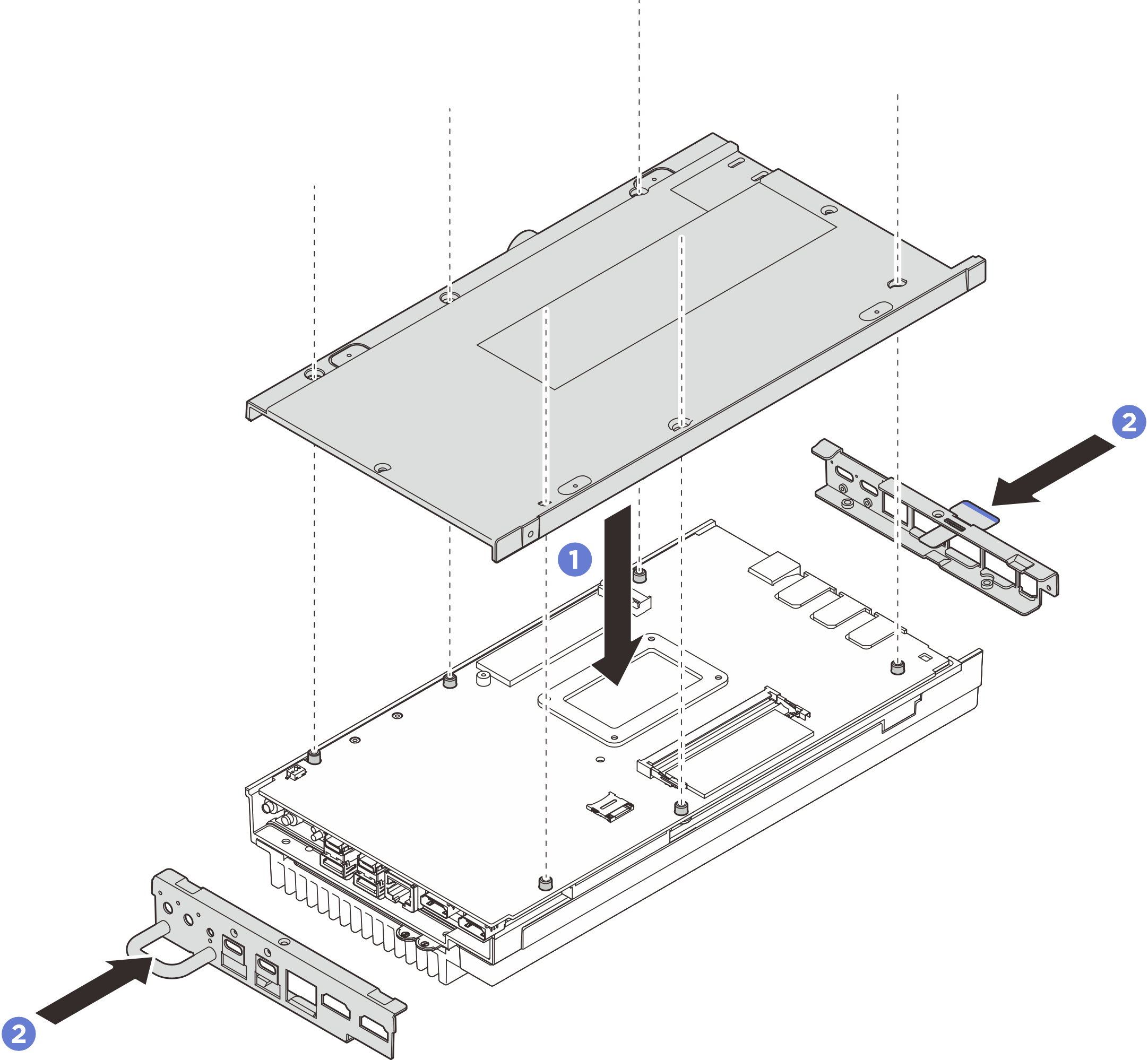

      Рис. 6. Установка нижнего кожуха


7. Затяните винты на нижнем кожухе.
   1. Затяните два винта с крестообразным шлицем №1 на коротких сторонах нижнего кожуха.
      Прим.

      Винты с крестообразным шлицем №1 поставляются с предварительно нанесенным белым клеем для резьбовых соединений, а соответствующие отверстия для винтов обведены белым цветом. Обязательно заверните винты в соответствующих отверстиях.

   2. Затяните шесть винтов с крестообразным шлицем №2 на длинных сторонах нижнего кожуха, как показано на рисунке; затем переверните узел так, чтобы верхняя сторона была обращена вверх.

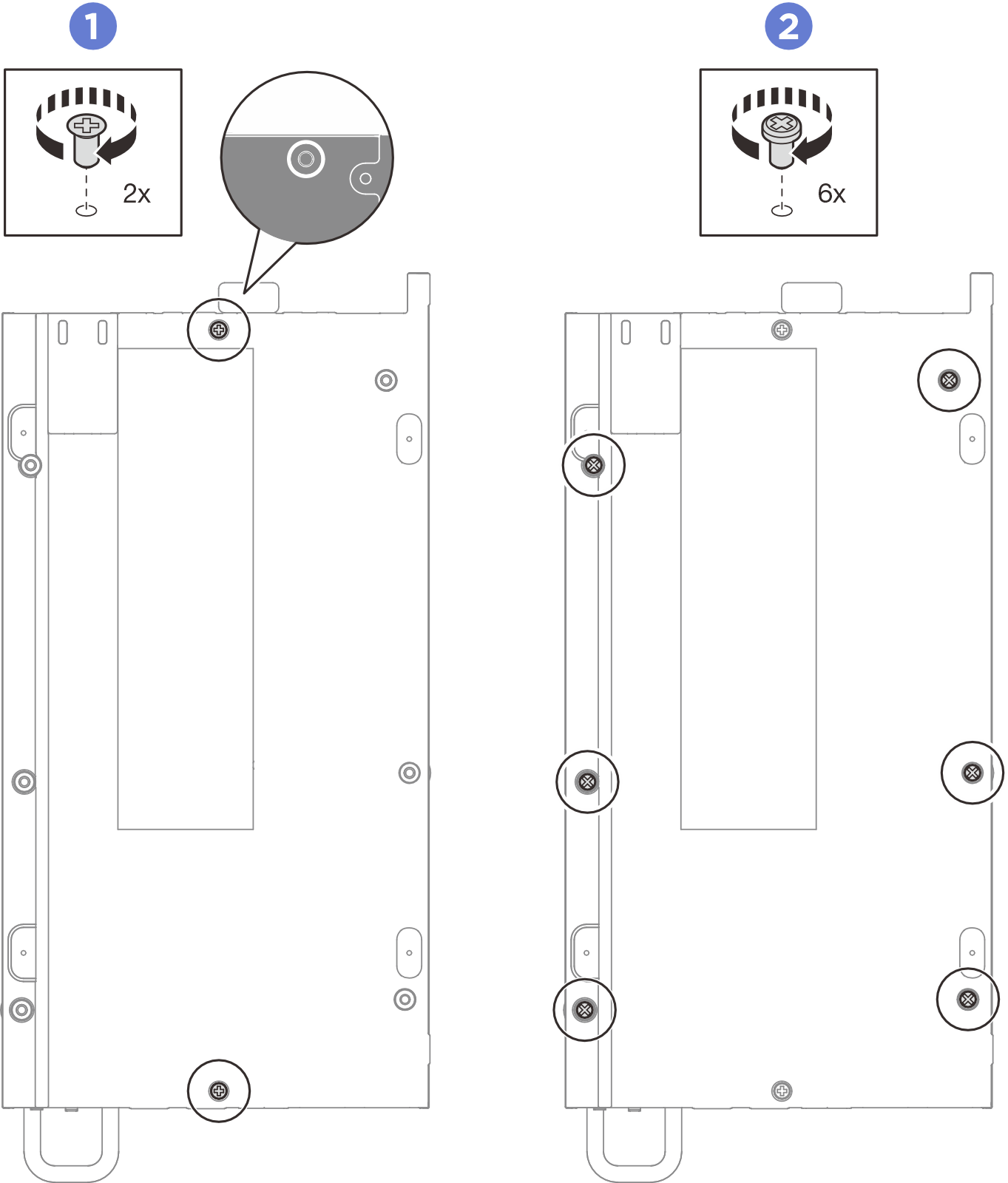

      Рис. 7. Установка винтов


8. Затяните винты, чтобы зафиксировать кожух.
   1. Затяните четыре винта с крестообразным шлицем №2 на длинных сторонах верхнего кожуха.
      Прим.

      Отверстия для винтов могут быть закрыты кабелями вентилятора. Осторожно потяните за кабель вентилятора, чтобы установить винт, и положите кабель на место по завершении процесса.
   2. Сдвиньте выдвижные информационные язычки в направлении наружу от узла.
   3. Затяните четыре винта с крестообразным шлицем №1 на коротких сторонах верхнего кожуха, затем расположите узел так, чтобы нижняя сторона была обращена вверх.
      Прим.

      • Винты с крестообразным шлицем №1 поставляются с предварительно нанесенным белым клеем для резьбовых соединений, а соответствующие отверстия для винтов обведены белым цветом. Обязательно заверните винты в соответствующих отверстиях.

      • Задвиньте выдвижные информационные язычки на место после полного закрепления винта под ними.

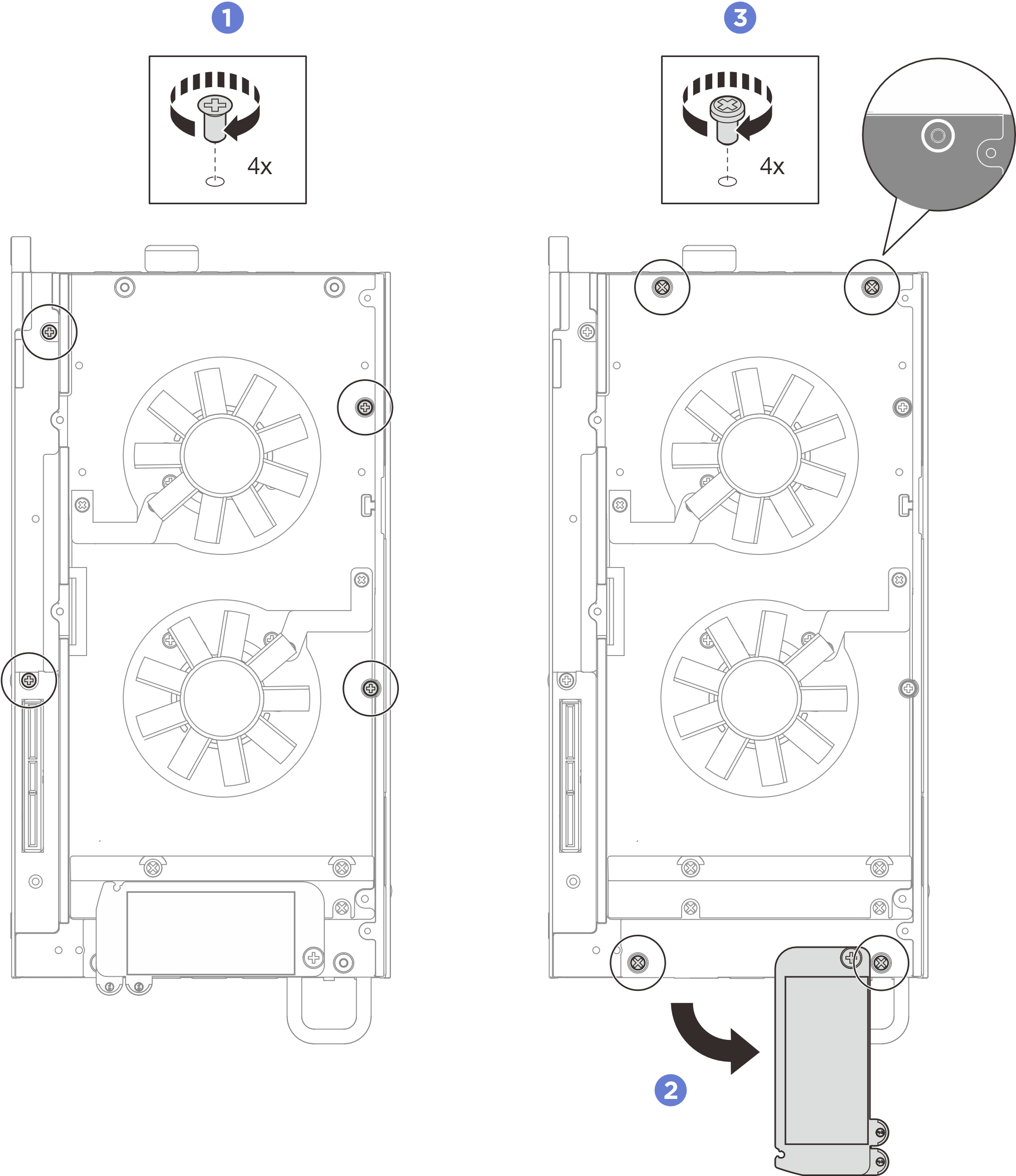

      Рис. 8. Установка винтов
