Installazione della scheda di sistema

Seguire le istruzioni riportate in questa sezione per installare la scheda di sistema.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Controllare i pad termici sui coperchi dei nodi. Se un pad termico si trova in una delle seguenti condizioni, sostituirlo con uno nuovo. Vedere Linee guida per l'installazione del pad termico per identificare il kit del pad termico richiesto e seguire le istruzioni del pad termico.
      • Il pad termico è danneggiato o si è staccato dalla superficie.
      • La nuova parte da installare è di marca o fattore di forma diverso da quella sostituita; la nuova parte potrebbe causare la deformazione o il danneggiamento dei pad termici.

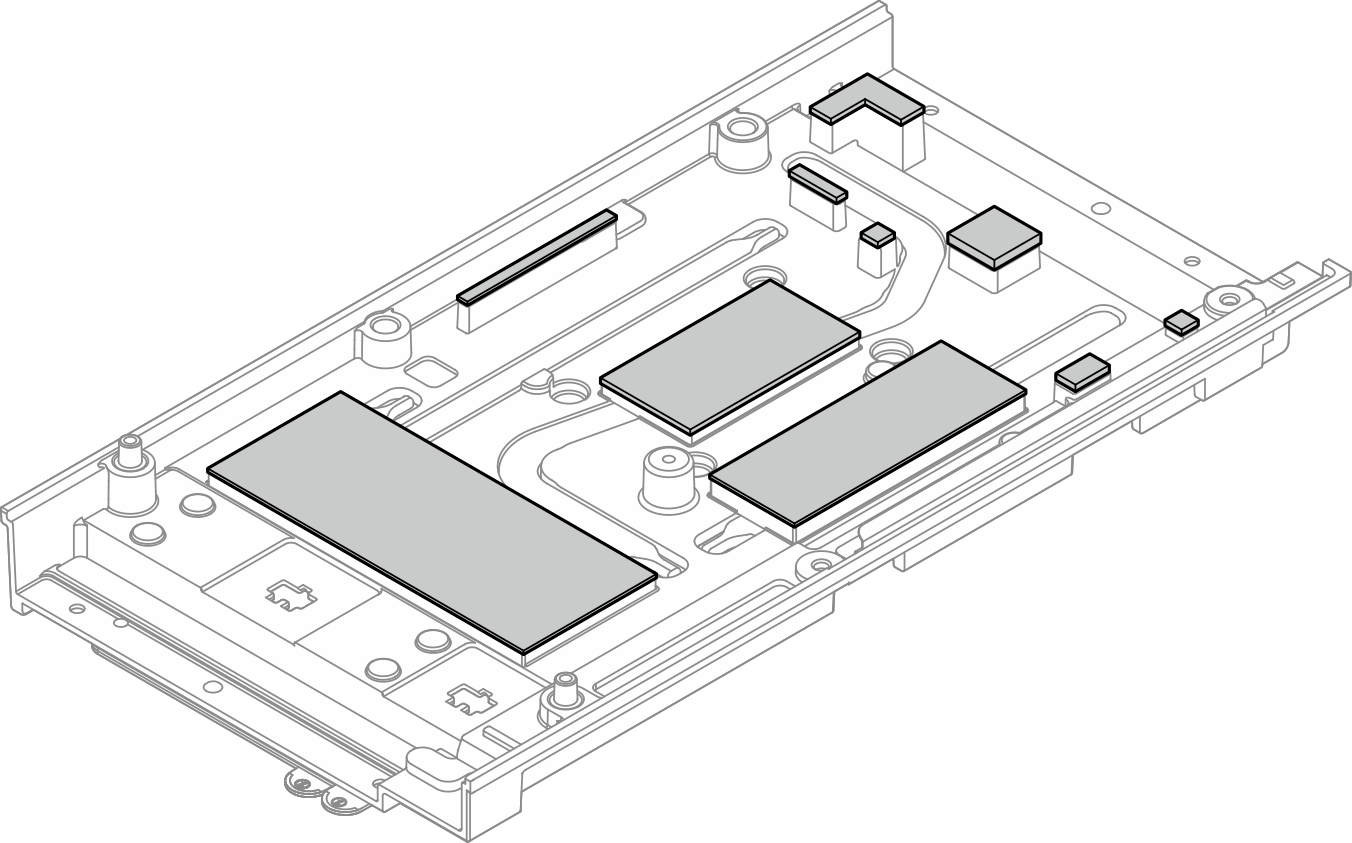

      Figura 1. Pad termici del coperchio superiore

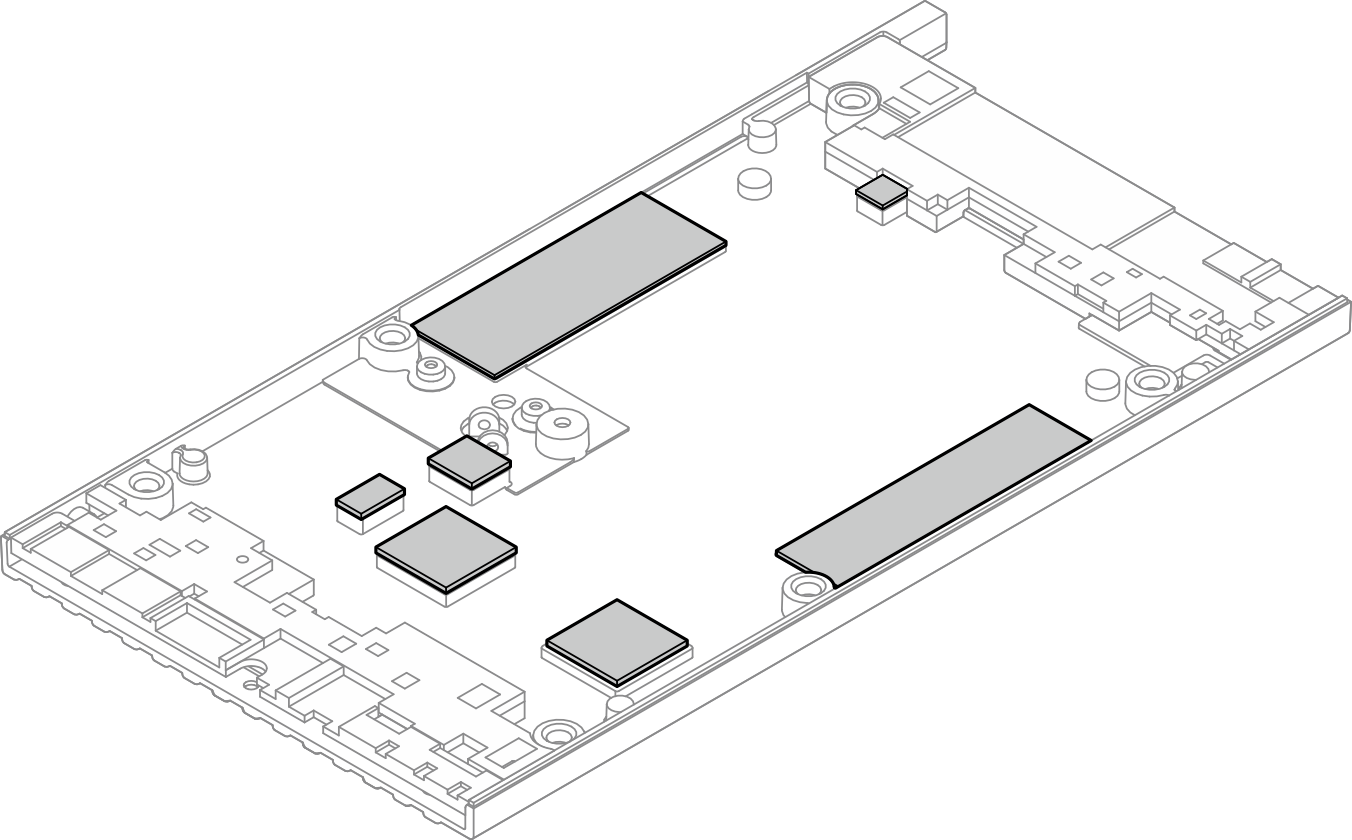

      Figura 2. Pad termici sul coperchio inferiore


2. Rimuovere l'etichetta di accesso alla rete di XClarity Controller sul dissipatore di calore del processore della scheda di sistema, quindi fissarla alla scheda informativa estraibile sul coperchio superiore.
   Figura 3. Etichetta di accesso alla rete di Lenovo XClarity Controller sulla scheda informativa estraibile


3. Posizionare la scheda di sistema sulla superficie antistatica pulita con il lato superiore rivolto verso l'alto, quindi installare i seguenti componenti sulla scheda di sistema:
   1. Se necessario, installare le unità M.2 negli slot 2 e 3. Vedere Installazione di un'unità di storage M.2 nello slot 2 o 3.
   2. Installare un modulo di memoria nello slot DIMM 1. Vedere Installazione di un modulo di memoria.
   3. Se sulla parte inferiore della batteria CMOS sulla scheda di sistema è presente una linguetta isolante, rimuoverla.
      Figura 4. Rimozione della linguetta isolante




4. Tenere la scheda di sistema per il bordo, quindi capovolgerla con cautela e posizionare il lato inferiore rivolto verso l'alto, infine abbassare la scheda di sistema sul coperchio superiore.
   Nota

   Quando si installa la scheda di sistema, assicurarsi di non lasciare che la scheda di sistema entri in contatto con la gomma sul bordo del coperchio superiore.

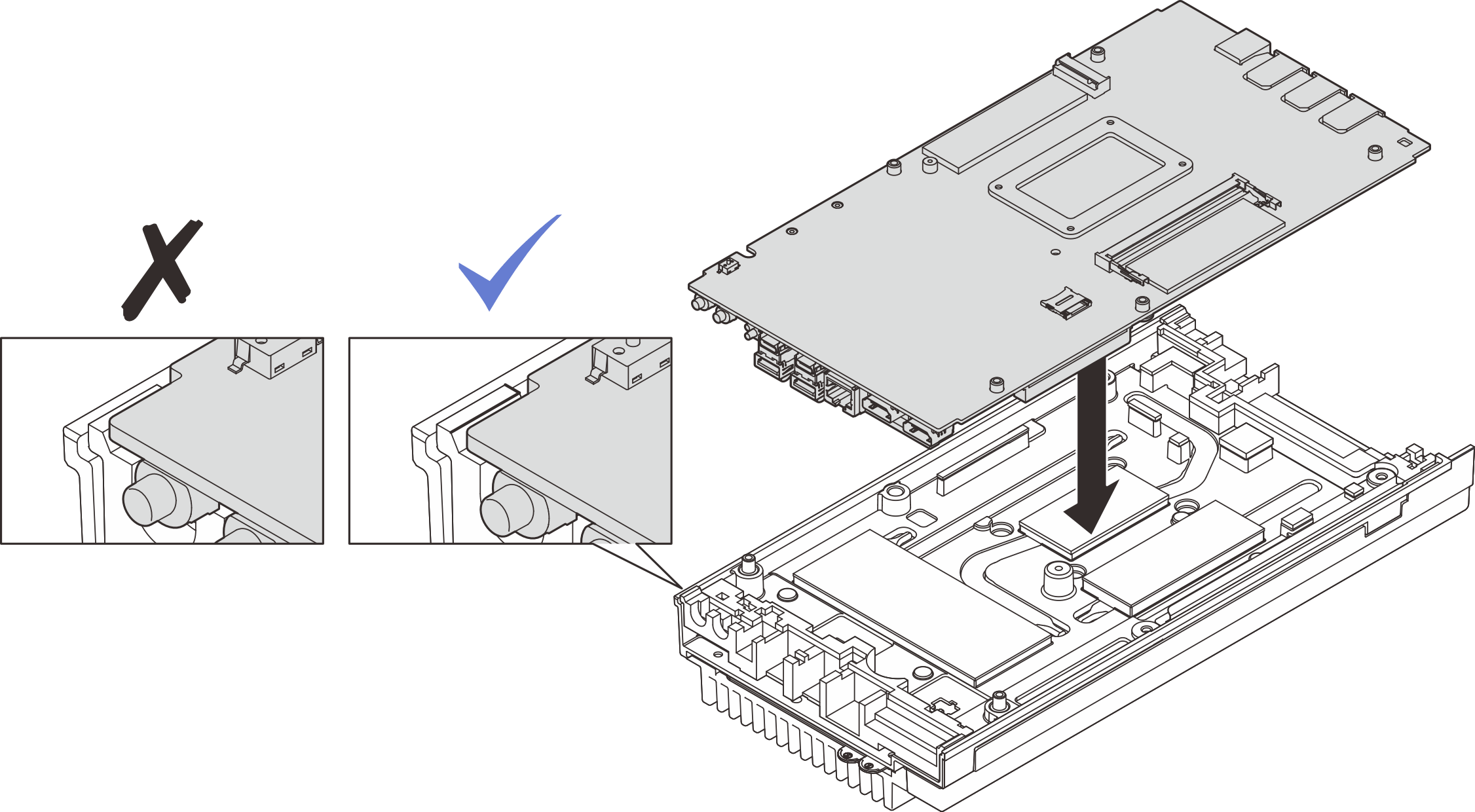

   Figura 5. Installazione della scheda di sistema


5. Installare i seguenti componenti nella parte inferiore della scheda di sistema:
   1. Se necessario, installare un modulo di memoria nello slot DIMM 2. Vedere Installazione di un modulo di memoria.
   2. Se necessario, installare un'unità M.2 nello slot 1. Vedere Installazione dell'unità di avvio M.2 nello slot 1.
6. Installare il coperchio inferiore.
   1. Allineare il coperchio inferiore agli slot guida su entrambi i lati del nodo, quindi abbassare il coperchio inferiore sul nodo.
   2. Inserire le staffe I/O anteriore e posteriore nel nodo finché non sono posizionate correttamente.

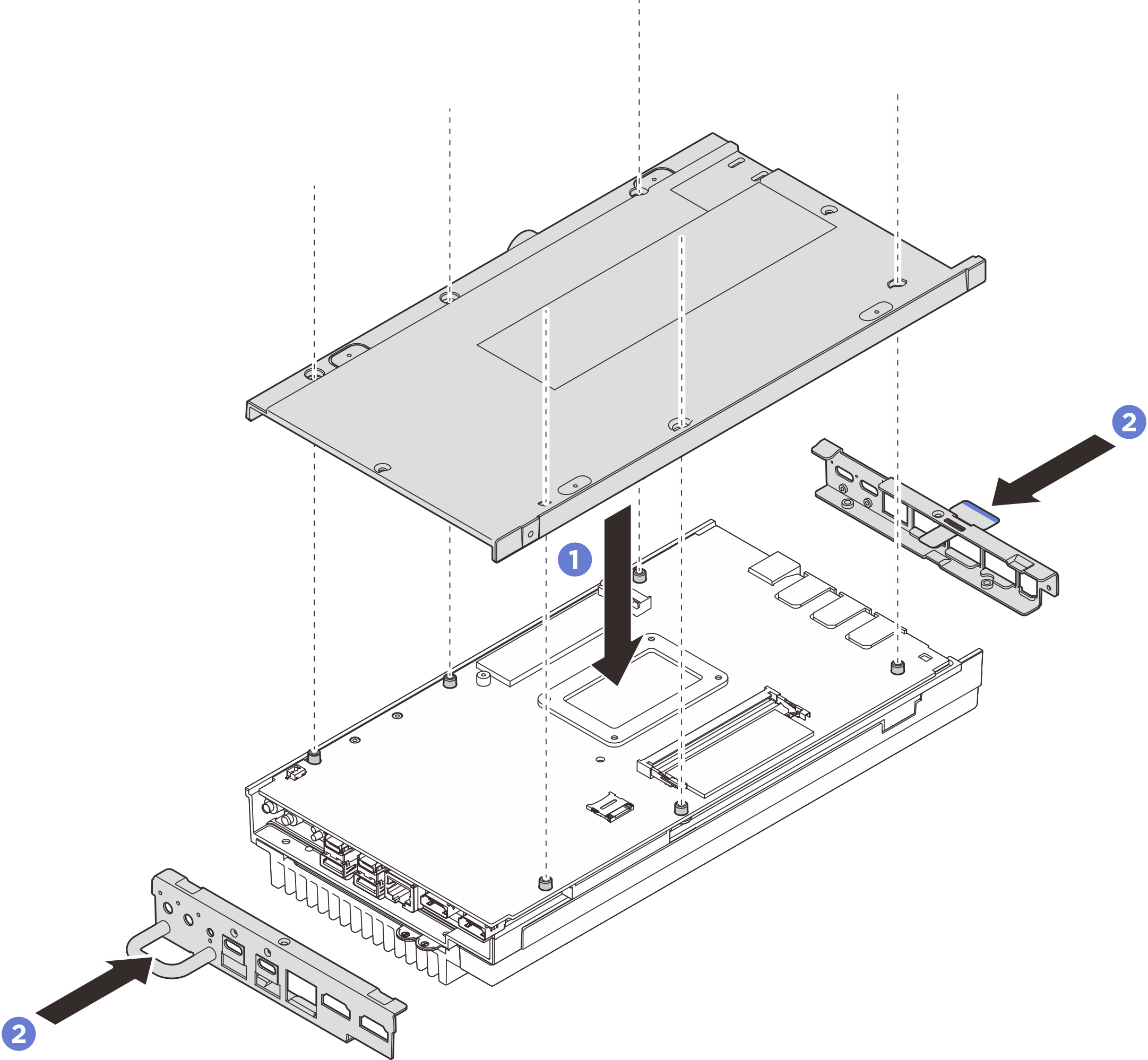

      Figura 6. Installazione del coperchio inferiore


7. Serrare le viti sul coperchio inferiore.
   1. Serrare le due viti Phillips #1 sui lati corti del coperchio inferiore.
      Nota

      Le viti Phillips #1 sono con adesivo frenafiletti bianco pre-applicato e i fori per viti corrispondenti sono cerchiati di colore bianco. Assicurarsi di fissare le viti ai fori corrispondenti.

   2. Serrare le sei viti Phillips #2 sui lati lunghi del coperchio inferiore come illustrato, quindi capovolgere il nodo e posizionare il lato superiore rivolto verso l'alto.

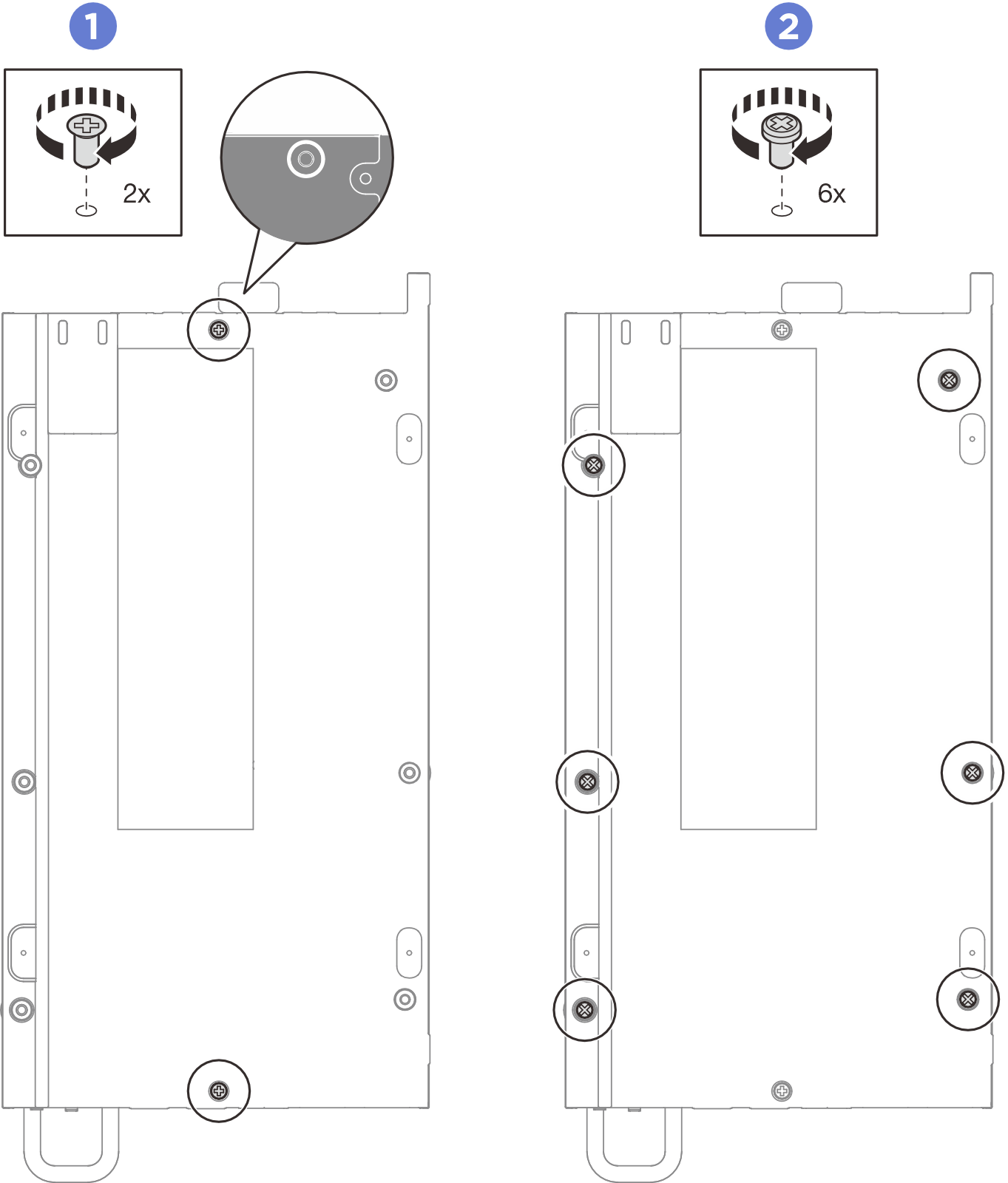

      Figura 7. Installazione delle viti


8. Serrare le viti per fissare il coperchio.
   1. Serrare le quattro viti Phillips #2 sui lati lunghi del coperchio superiore.
      Nota

      I fori delle viti potrebbero essere coperti dai cavi della ventola. Estrarre delicatamente il cavo della ventola per installare la vite e riposizionarlo dopo aver installato la vite.
   2. Far scorrere le schede informative estraibili verso l'esterno dal nodo.
   3. Stringere le quattro viti Phillips #1 ai lati corti del coperchio superiore; quindi posizionare il lato inferiore del nodo rivolto verso l'alto.
      Nota

      • Le viti Phillips #1 sono con adesivo frenafiletti bianco pre-applicato e i fori per viti corrispondenti sono cerchiati di colore bianco. Assicurarsi di fissare le viti ai fori corrispondenti.

      • Assicurarsi di far scorrere indietro le linguette informative estraibili una volta che la vite sottostante è completamente installata.

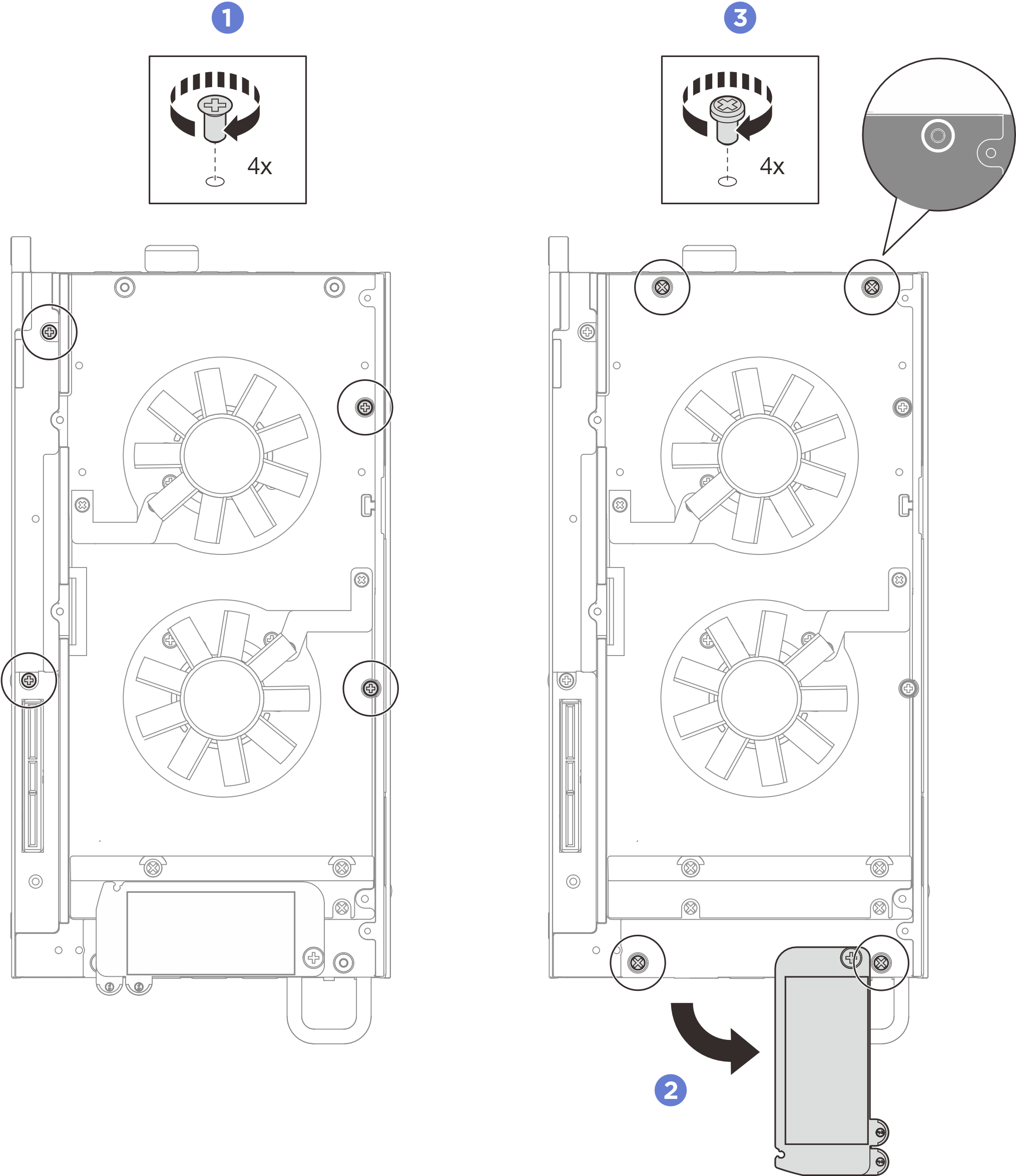

      Figura 8. Installazione delle viti
