ติดตั้งแผงระบบ

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผงระบบ

เกี่ยวกับงานนี้

เครื่องมือที่จำเป็น

ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างและพร้อมใช้งาน เพื่อให้สามารถเปลี่ยนชิ้นส่วนได้อย่างถูกต้อง
  • เตรียมไขควงต่อไปนี้:
    • ไขควงหัว Phillips #1
    • ไขควงหัว Phillips #2
สำคัญ

การถอดและติดตั้งส่วนประกอบนี้ต้องอาศัยช่างเทคนิคที่ได้รับการฝึกอบรม ห้ามพยายามถอดหรือติดตั้งส่วนประกอบโดยไม่ได้รับการฝึกอบรมอย่างเหมาะสม

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีไดรฟ์ไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำไดรฟ์ออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต

การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. ตรวจสอบแผ่นระบายความร้อนบนฝาครอบโหนด หากแผ่นระบายความร้อนอยู่ในสภาวะใดๆ ต่อไปนี้ ให้เปลี่ยนแผ่นระบายความร้อนใหม่ โปรดดู คู่มือการติดตั้งแผ่นระบายความร้อน เพื่อระบุชุดแผ่นระบายความร้อนที่จำเป็นและปฏิบัติตามคำแนะนำเกี่ยวกับแผ่นระบายความร้อน
      • แผ่นระบายความร้อนเสียหายหรือหลุดออกจากพื้นผิว
      • ชิ้นส่วนใหม่ที่จะติดตั้งเป็นยี่ห้อหรือฟอร์มแฟคเตอร์ที่แตกต่างจากชิ้นส่วนที่เปลี่ยน ชิ้นส่วนใหม่อาจทำให้แผ่นระบายความร้อนเสียรูปหรือเสียหาย

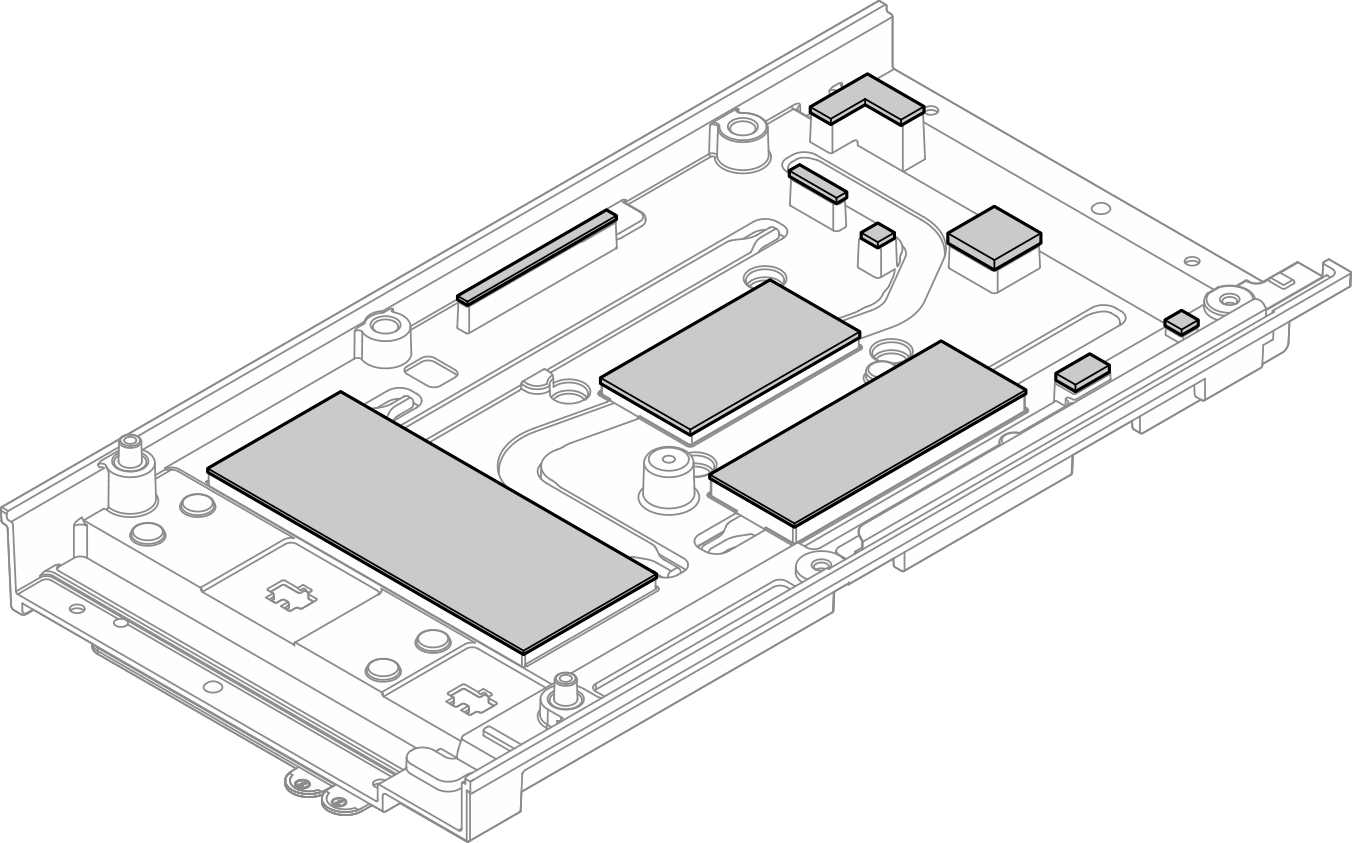

      รูปที่ 1. แผ่นระบายความร้อนฝาครอบด้านบน

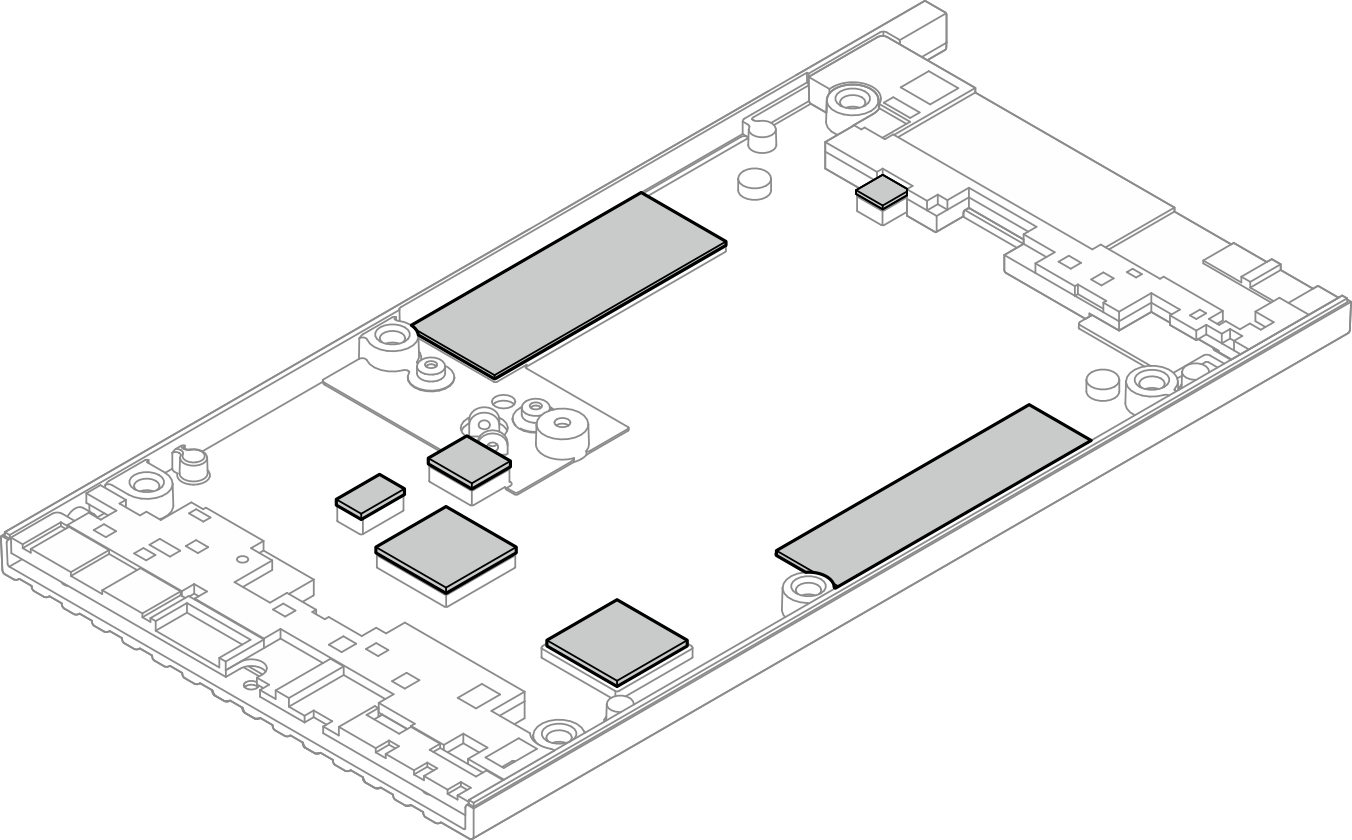

      รูปที่ 2. แผ่นระบายความร้อนฝาครอบด้านล่าง

  2. ลอกป้ายการเข้าถึงเครือข่าย XClarity Controller บนตัวระบายความร้อนโปรเซสเซอร์ของแผงระบบ และติดเข้ากับแถบข้อมูลแบบดึงออกที่ฝาครอบด้านบน
    รูปที่ 3. แผ่นป้ายการเข้าถึงเครือข่าย Lenovo XClarity Controller บนแถบข้อมูลแบบดึงออก

  3. วางแผงระบบบนพื้นผิวที่สะอาดป้องกันไฟฟ้าสถิตโดยให้ด้านบนหงายขึ้น แล้วติดตั้งส่วนประกอบต่อไปนี้เข้ากับแผงระบบ:
    1. หากจำเป็น ให้ติดตั้งไดรฟ์ M.2 ลงในช่องเสียบ 2 และช่องเสียบ 3 โปรดดู ติดตั้งไดรฟ์จัดเก็บ M.2 ลงในช่องเสียบ 2 หรือช่องเสียบ 3
    2. ติดตั้งโมดูลหน่วยความจำเข้ากับช่องเสียบ DIMM 1 ดู ติดตั้งโมดูลหน่วยความจำ
    3. หากมีแถบดึงที่เป็นฉนวนอยู่ใต้แบตเตอรี่ CMOS บนแผงระบบ ให้ถอดออก

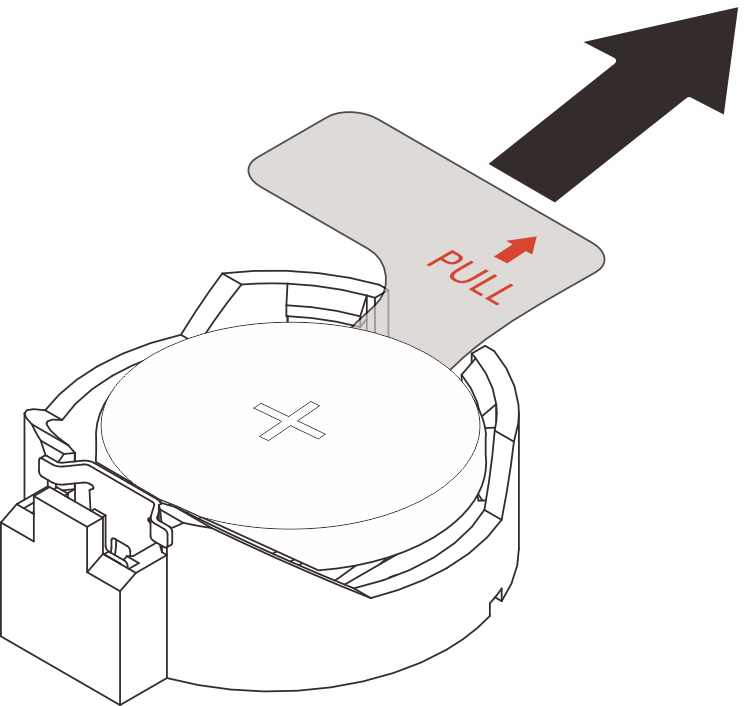

      รูปที่ 4. การถอดแถบดึงฉนวน


  4. จับแผงระบบที่ขอบ แล้วค่อยๆ พลิกแผงระบบให้ด้านล่างหงายขึ้น จากนั้นวางแผงระบบลงบนฝาครอบด้านบน
    หมายเหตุ
    ตรวจสอบให้แน่ใจว่าไม่ให้แผงระบบสัมผัสกับยางที่ขอบของฝาครอบด้านบนเมื่อติดตั้งแผงระบบ

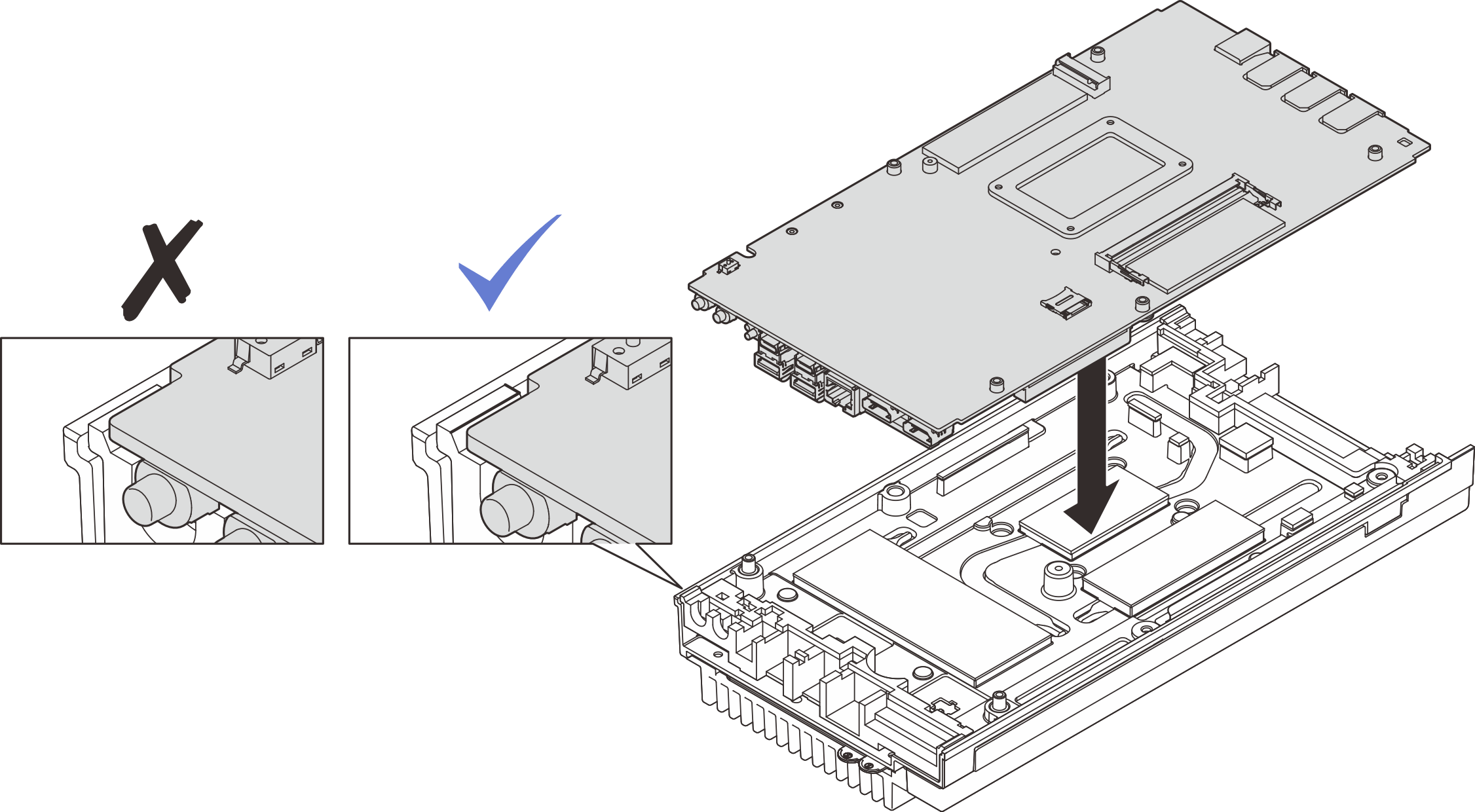

    รูปที่ 5. การติดตั้งแผงระบบ

  5. ติดตั้งส่วนประกอบต่อไปนี้ที่ด้านล่างของแผงระบบ:
    1. หากจำเป็น ให้ติดตั้งโมดูลหน่วยความจำลงในช่องเสียบ DIMM 2 โปรดดู ติดตั้งโมดูลหน่วยความจำ
    2. หากจำเป็น ให้ติดตั้งไดรฟ์ M.2 ลงในช่องเสียบ 1 โปรดดู ติดตั้งไดรฟ์บูต M.2 ลงในช่องเสียบ 1
  6. ติดตั้งฝาครอบด้านล่าง
    1. จัดตำแหน่งฝาครอบด้านล่างให้ตรงกับช่องนำทั้งสองด้านของโหนด จากนั้น วางฝาครอบด้านล่างลงบนโหนด
    2. เสียบโครงยึด I/O ด้านหน้าและด้านหลังลงในโหนดจนกว่าจะเข้าที่

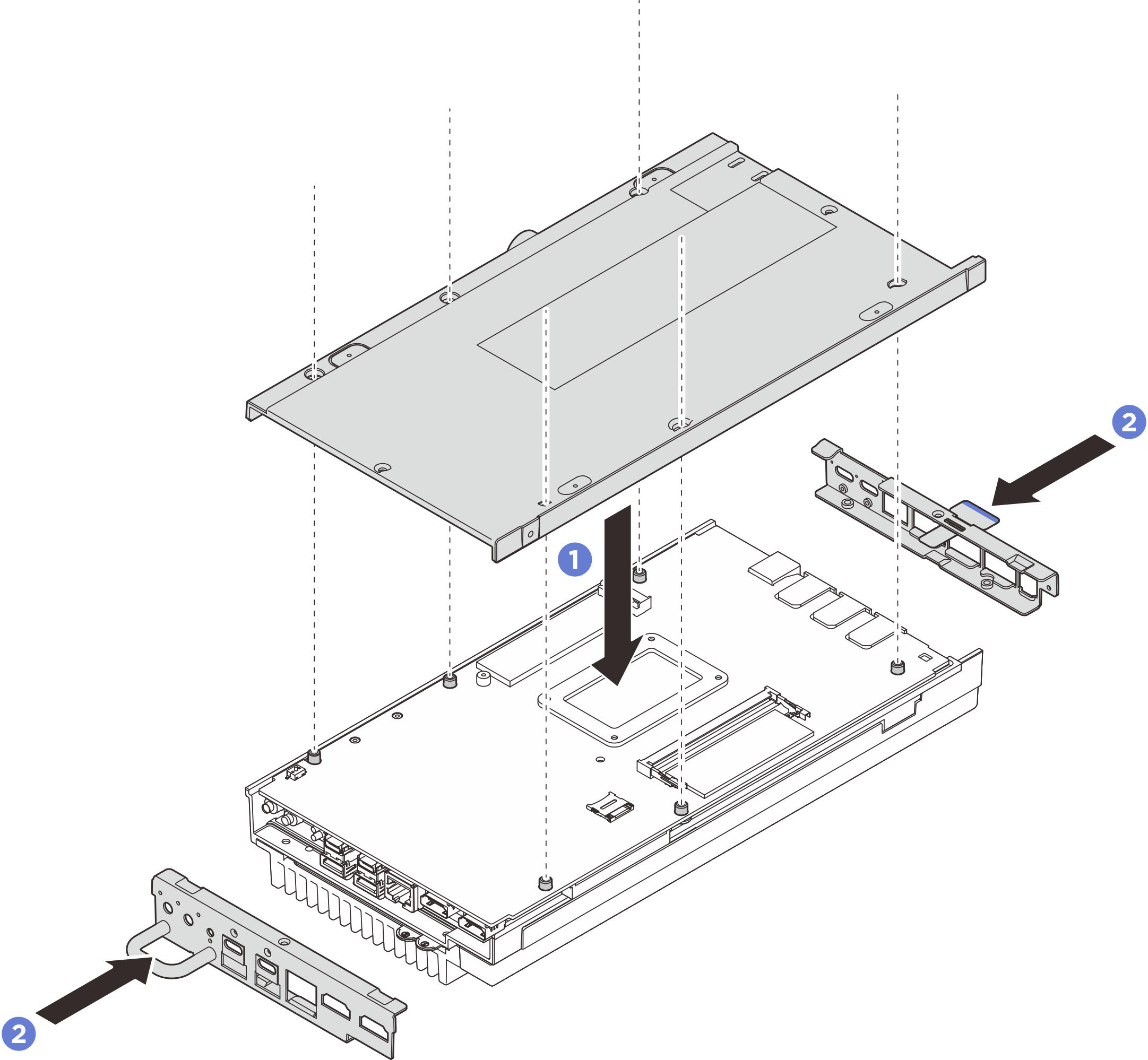

      รูปที่ 6. การติดตั้งฝาครอบด้านล่าง

  7. ขันสกรูเข้ากับฝาครอบด้านล่าง
    1. ขันสกรู Phillips #1 สองตัวที่ด้านสั้นของฝาครอบด้านล่าง
      หมายเหตุ

      สกรู Phillips #1 จะมีกาวล็อคเกลียวสีขาวที่ทาไว้ล่วงหน้า และรูสกรูที่เกี่ยวข้องจะวงด้วยสีขาว ตรวจสอบให้แน่ใจว่าได้ขันสกรูเข้ากับรูที่สอดคล้องกัน

    2. ขันสกรู Phillips #2 หกตัวที่ด้านยาวของฝาครอบด้านล่างตามภาพ จากนั้นพลิกโหนดและให้ด้านบนหงายขึ้น

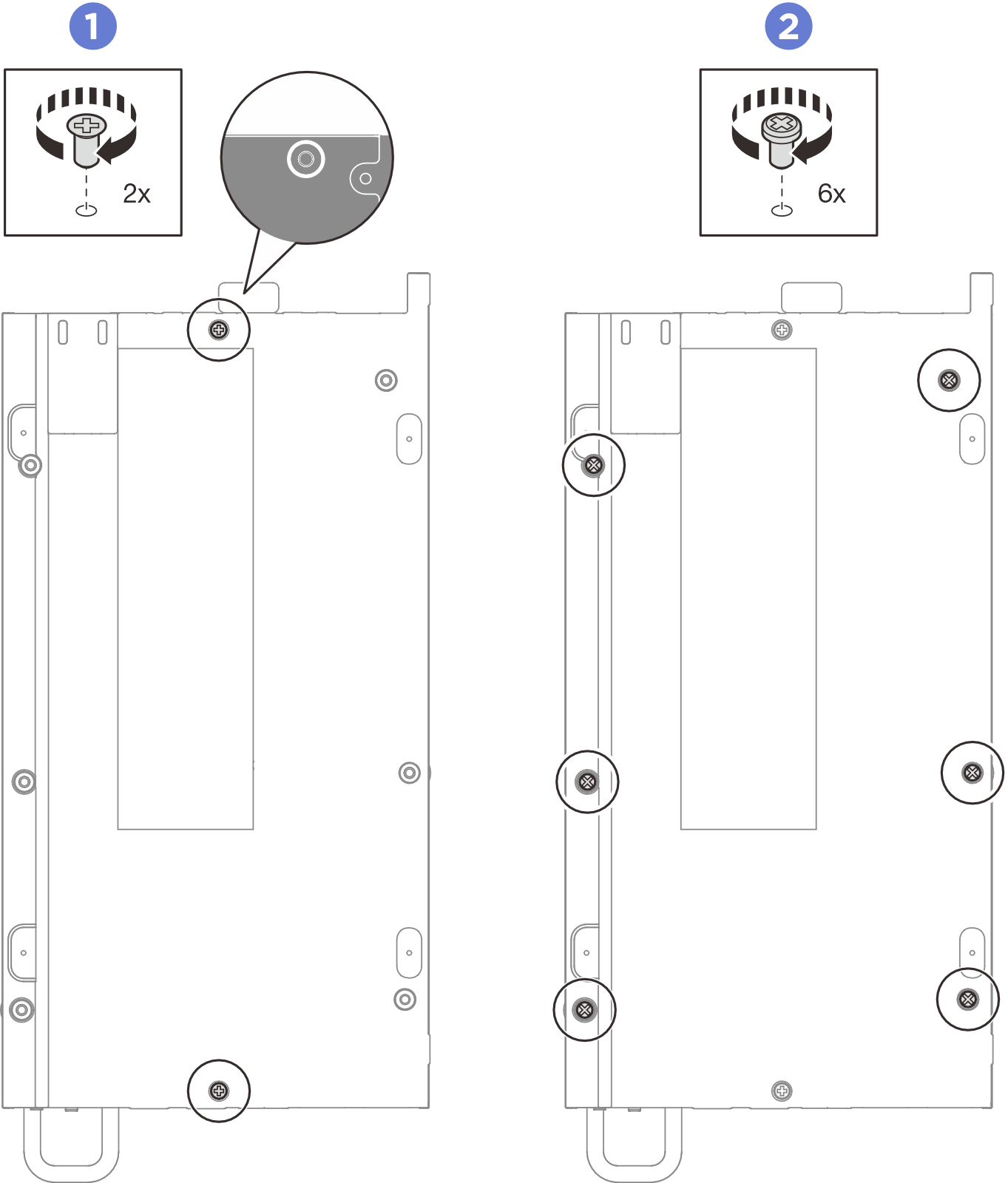

      รูปที่ 7. การติดตั้งสกรู

  8. ขันสกรูให้แน่นเพื่อยึดฝาครอบ
    1. ขันสกรู Phillips #2 สี่ตัวเข้ากับด้านยาวของฝาครอบด้านบน
      หมายเหตุ
      รูสกรูอาจถูกปิดด้วยสายพัดลม ค่อยๆ ดึงสายพัดลมออกเล็กน้อยเพื่อติดตั้งสกรู และใส่สายกลับเข้าไปหลังจากติดตั้งสกรู
    2. เลื่อนแถบข้อมูลแบบดึงออกออกจากโหนด
    3. ขันสกรู Phillips #1 สี่ตัวที่ด้านสั้นของฝาครอบด้านบนให้แน่น จากนั้นวางด้านล่างของโหนดโดยหงายขึ้น
      หมายเหตุ
      • สกรู Phillips #1 จะมีกาวล็อคเกลียวสีขาวที่ทาไว้ล่วงหน้า และรูสกรูที่เกี่ยวข้องจะวงด้วยสีขาว ตรวจสอบให้แน่ใจว่าได้ขันสกรูเข้ากับรูที่สอดคล้องกัน

      • ตรวจสอบให้แน่ใจว่าได้เลื่อนแถบข้อมูลแบบดึงออกกลับเมื่อติดตั้งสกรูด้านล่างแน่นดีแล้ว

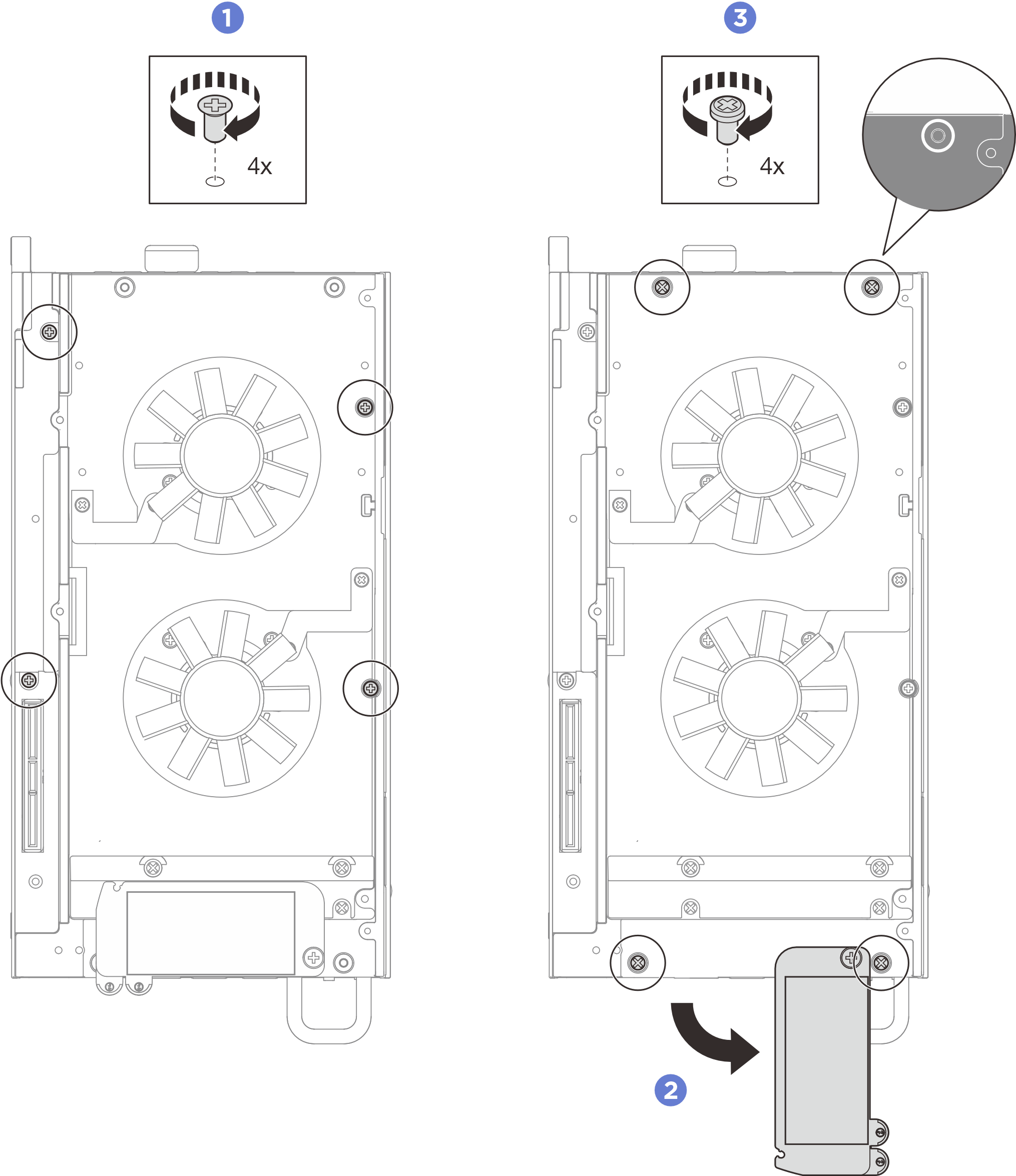

      รูปที่ 8. การติดตั้งสกรู

หลังจากดำเนินการเสร็จ

  1. ติดตั้งชุดขยายหรือแผงครอบขยาย ดู ติดตั้งชุดขยาย หรือ ติดตั้งแผงครอบขยาย

  2. ติดตั้งฝาครอบพัดลม โปรดดู ติดตั้งฝาครอบพัดลม

  3. ตรวจดูให้แน่ใจว่าส่วนประกอบทั้งหมดประกอบใหม่อย่างถูกต้อง และไม่มีเครื่องมือหรือสกรูที่หลวมหลงเหลืออยู่ภายในเซิร์ฟเวอร์ของคุณ

  4. หากจําเป็น ให้ติดตั้งโหนดกับช่องใส่หรือเมาท์อีกครั้ง ดู คู่มือการกำหนดค่า

  5. เชื่อมต่อสายไฟและสายเคเบิลที่คุณถอดออกกลับเข้าที่

  6. เปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วงใดๆ ดู เปิดเซิร์ฟเวอร์

  7. รีเซ็ตวันที่และเวลาของระบบ

  8. อัปเดตประเภทเครื่องและหมายเลขประจำเครื่องด้วยข้อมูลผลิตภัณฑ์ที่สำคัญ (VPD) ใหม่ ใช้ Lenovo XClarity Provisioning Manager เพื่ออัปเดตประเภทเครื่องและหมายเลขประจำเครื่อง ดู อัปเดตข้อมูลสำคัญของผลิตภัณฑ์ (VPD)
    หมายเหตุ
  9. อัปเดตเฟิร์มแวร์ UEFI, XCC และ LXPM เป็นเวอร์ชันเฉพาะที่เซิร์ฟเวอร์รองรับ โปรดดู อัปเดตเฟิร์มแวร์

  10. หากเป็นไปได้ ให้ติดตั้งคีย์การเปิดใช้งาน Lenovo Features on Demand ดูส่วน การจัดการใบอนุญาต ในเอกสาร XCC ที่เข้ากันได้กับเซิร์ฟเวอร์ที่ หน้าพอร์ทัล Lenovo XClarity Controller

  11. อัปเดตคีย์สาธารณะ ดูส่วน อัปเดตคีย์อุปกรณ์ ของ คู่มือผู้ใช้แอปพลิเคชันบนเว็บ ThinkShield Key Vault Portal สำหรับรายละเอียดเพิ่มเติม

    หมายเหตุ
    • บทบาท Lenovo ID ควรเป็น ผู้ใช้บำรุงรักษา เพื่ออัปเดตคีย์สาธารณะในเว็บอินเทอร์เฟซ ThinkShield Key Vault Portal หรือแอปบนอุปกรณ์เคลื่อนที่ ThinkShield
    • (ช่างเทคนิคบริการของ Lenovo เท่านั้น) ดูรายละเอียดได้ที่ วิอัปเดตคีย์สาธารณะหลังจากเปลี่ยนแผงระบบ
  12. หากจำเป็นต้องซ่อน TPM ให้ดู ซ่อน/สังเกต TPM

  13. ตั้งค่านโยบาย TPM ดูตั้งค่านโยบาย TPM

  14. หรือเปิดใช้งานการบูต UEFI ที่ปลอดภัย ดู เปิดใช้งานการบูทที่ปลอดภัยของ UEFI

  15. กำหนดค่าคุณสมบัติความปลอดภัยของ ThinkEdge ต่อไปนี้ใหม่ หากจำเป็น

    1. เปลี่ยนสถานะ การควบคุมโหมดจำกัดการเข้าถึงระบบ เป็น ThinkShield Portal ดู เปิดใช้งานหรือปลดล็อคระบบ

    2. เปิดใช้งานการเข้ารหัส SED ดูจัดการข้อมูล Self Encryption Drive Authentication Key (SED AK)

    3. กู้คืน SED AK ดูจัดการข้อมูล Self Encryption Drive Authentication Key (SED AK)

    4. เปิดใช้งานคุณลักษณะความปลอดภัย โปรดดู โหมดจำกัดการเข้าถึงระบบ

    5. เปลี่ยนการตั้งค่ารีเซ็ตรหัสผ่าน XCC ฉุกเฉิน ดู รีเซ็ตรหัสผ่าน XCC ฉุกเฉิน
