시스템 보드 설치

이 섹션의 지침에 따라 시스템 보드를 설치하십시오.

이 작업 정보

필수 도구

구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.
  • 다음 드라이버를 준비하십시오.
    • Phillips #1 헤드 드라이버
    • Phillips #2 드라이버
중요사항

이 구성 요소를 제거하고 설치하려면 숙련된 서비스 기술자가 필요합니다. 적절한 교육을 받지 않은 경우 제거 또는 설치를 시도하지 마십시오.

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 드라이브가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음, 포장재에서 드라이브를 꺼내 정전기 방지 표면에 놓으십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

절차

  1. 이 작업을 준비하십시오.
    1. 노드 덮개의 열 패드를 확인하십시오. 열 패드 상태가 다음 중 하나에 해당하는 경우 열 패드를 새로운 것으로 교체합니다. 열 패드 설치 지침의 내용을 참조하여 필요한 열 패드 키트를 식별하고 열 패드 지침을 따르십시오.
      • 열 패드가 손상되었거나 표면에서 분리되었습니다.
      • 설치할 새 부품은 교체된 부품과 브랜드 또는 폼 팩터가 다릅니다. 새 부품으로 인해 열 패드가 변형되거나 손상될 수 있습니다.

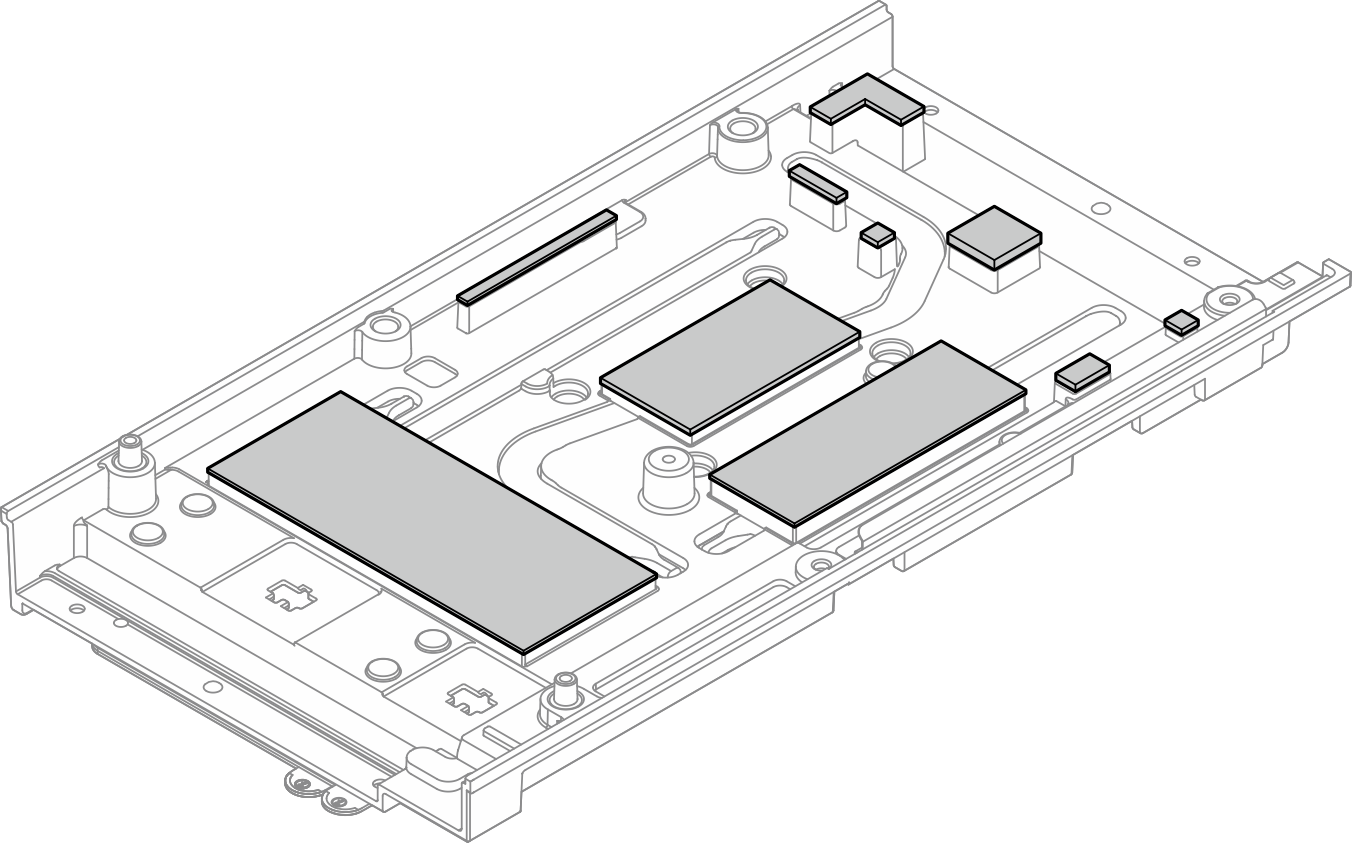

      그림 1. 윗면 덮개 열 패드

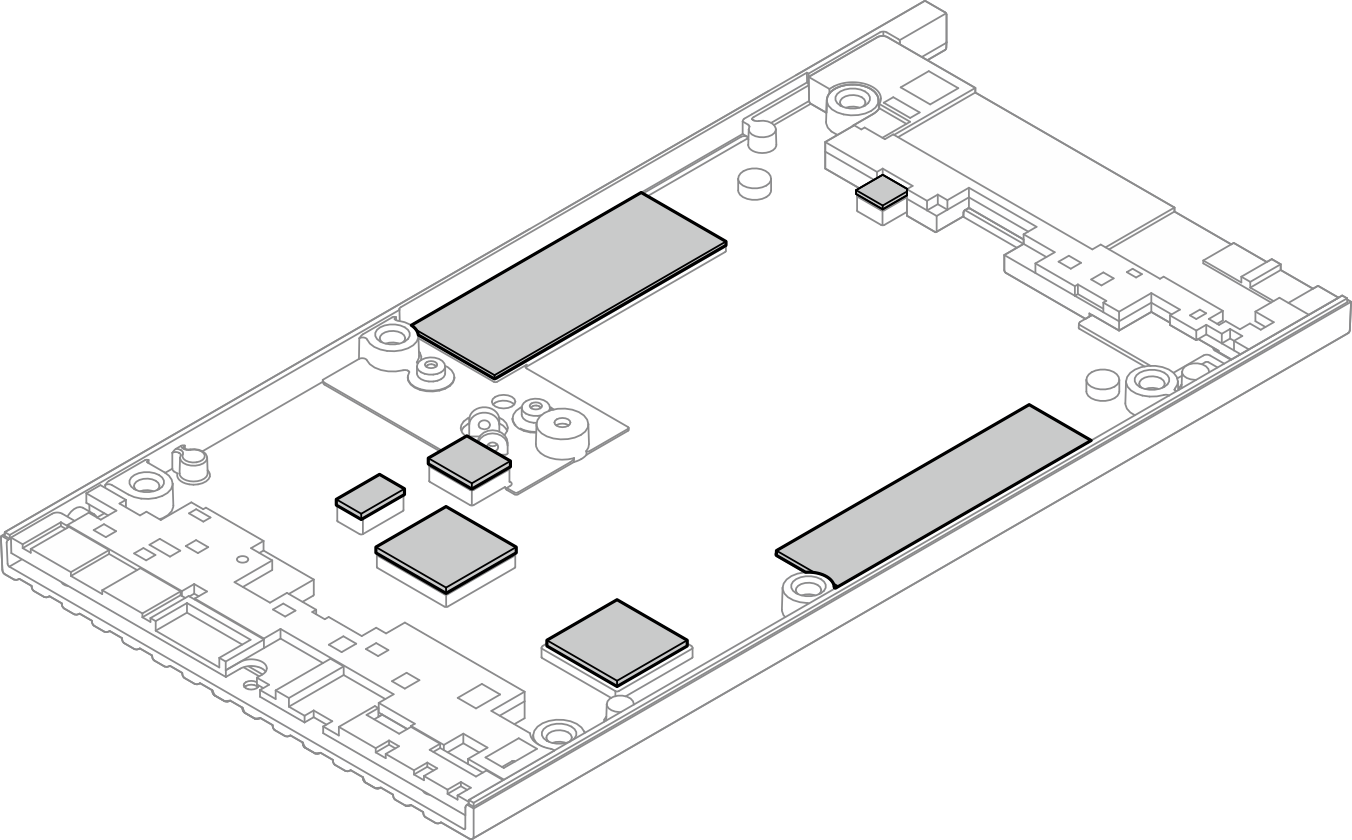

      그림 2. 밑면 덮개 열 패드

  2. 시스템 보드의 프로세서 방열판에 있는 XClarity Controller 네트워크 액세스 레이블을 떼어내고 윗면 덮개의 탈착식 정보 탭에 부착합니다.

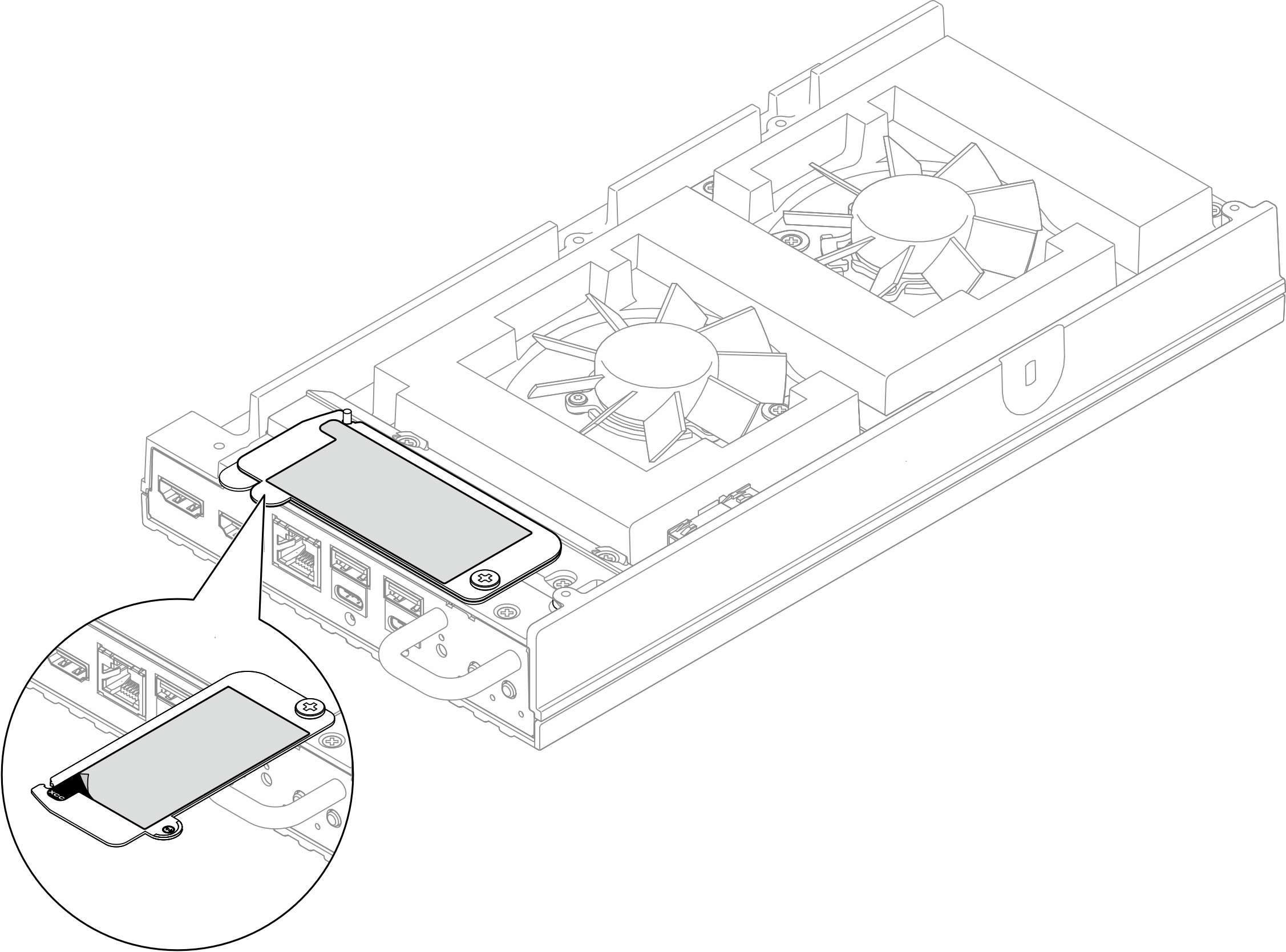

    그림 3. 탈착식 정보 탭에 있는 Lenovo XClarity Controller 네트워크 액세스 레이블

  3. 윗면이 위를 향하도록 하여 정전기 방지 깨끗한 표면에 시스템 보드를 놓은 후 시스템 보드에 다음 구성 요소를 설치하십시오.
    1. 필요한 경우 슬롯 2와 슬롯 3에 M.2 드라이브를 설치하십시오. 슬롯 2 또는 슬롯 3에 M.2 스토리지 드라이브 설치의 내용을 참조하십시오.
    2. DIMM 슬롯 1에 메모리 모듈을 설치합니다. 메모리 모듈 설치의 내용을 참조하십시오.
    3. 시스템 보드의 CMOS 배터리 아래에 절연 당김 탭이 있으면 제거하십시오.

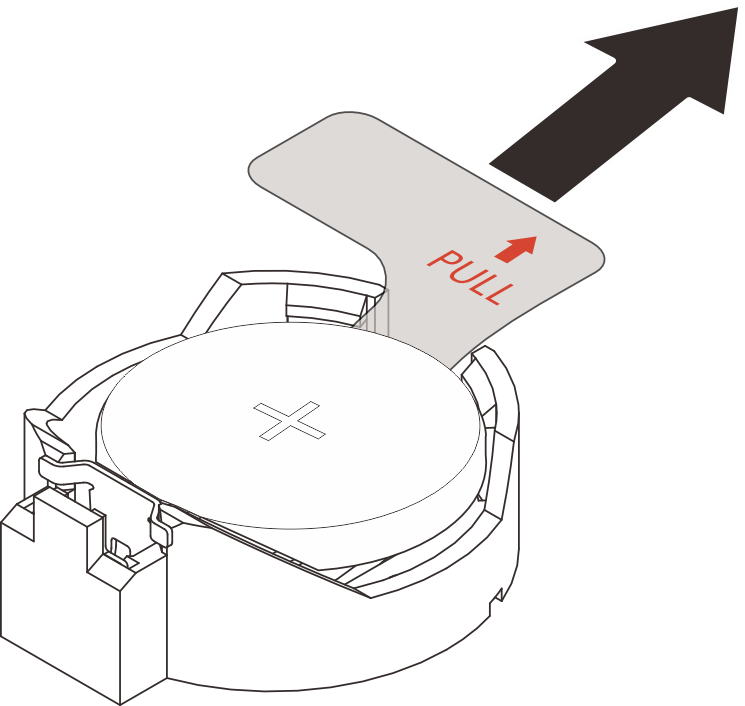

      그림 4. 절연 당김 탭 제거


  4. 시스템 보드의 가장자리를 잡고 시스템 보드를 조심스럽게 뒤집어 시스템 보드의 밑면이 위를 향하도록 놓으십시오. 그런 다음 시스템 보드를 윗면 덮개 위에 내려 놓으십시오.
    주
    시스템 보드를 설치할 때 시스템 보드가 윗면 덮개 가장자리의 고무에 닿지 않도록 하십시오.

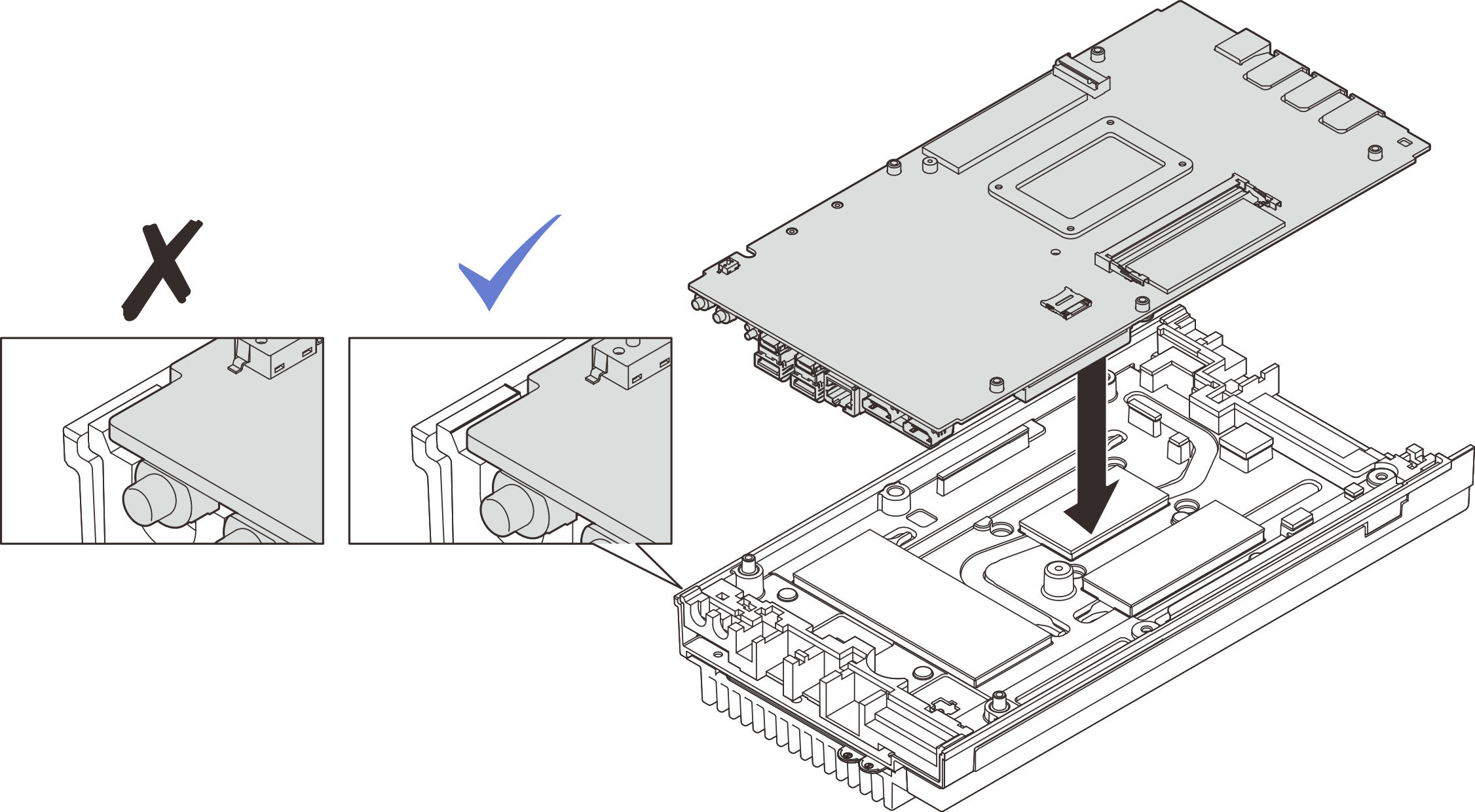

    그림 5. 시스템 보드 설치

  5. 시스템 보드의 밑면에 다음 구성 요소를 설치하십시오.
    1. 필요한 경우 DIMM 슬롯 2에 메모리 모듈을 설치하십시오. 메모리 모듈 설치의 내용을 참조하십시오.
    2. 필요한 경우 슬롯 1에 M.2 드라이브를 설치하십시오. 슬롯 1에 M.2 부팅 드라이브 설치의 내용을 참조하십시오.
  6. 밑면 덮개를 설치하십시오.
    1. 밑면 덮개를 노드 양쪽의 가이드 슬롯에 정렬시킨 다음 밑면 덮개를 노드에 내립니다.
    2. 앞면 및 뒷면 I/O 브래킷이 제자리에 고정될 때까지 노드에 삽입하십시오.
      그림 6. 밑면 덮개 설치

  7. 밑면 덮개에 나사를 조입니다.
    1. 두 개의 Phillips #1 나사를 밑면 덮개의 짧은 쪽에 조이십시오.
      주

      Phillips #1 나사에는 미리 도포된 흰색 나사산 고정 접착제가 있으며 해당 나사 구멍은 흰색으로 동그라미가 쳐져 있습니다. 해당 구멍에 나사를 조입니다.

    2. 그림과 같이 6개의 Phillips #2 나사를 밑면 덮개의 긴 면에 조입니다. 그런 다음 노드를 뒤집고 윗면이 위를 향하도록 놓습니다.

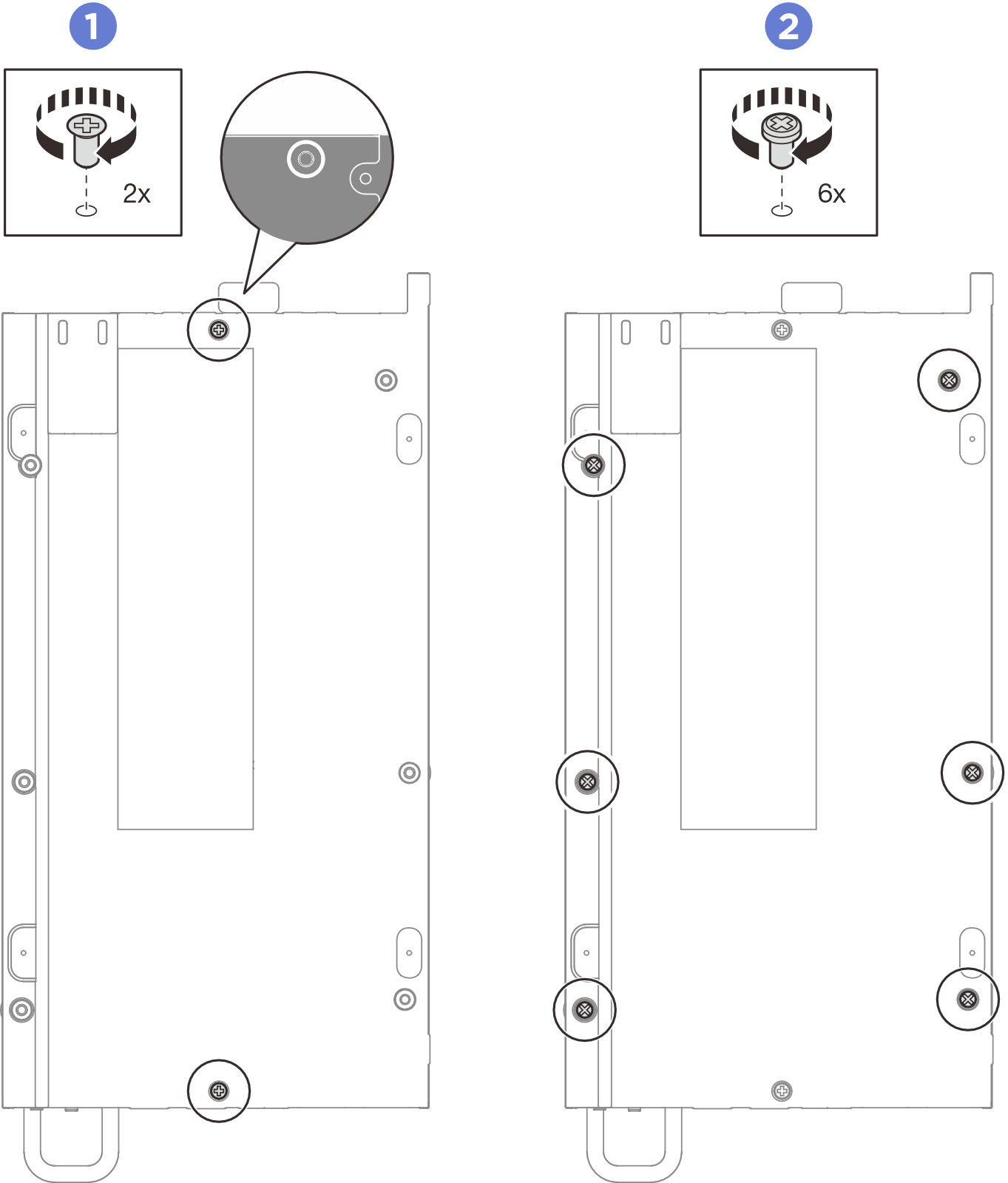

      그림 7. 나사 설치

  8. 나사를 조여 덮개를 고정하십시오.
    1. Phillips #2 나사 4개를 윗면 덮개의 긴 쪽에 조이십시오.
      주
      나사 구멍은 팬 케이블로 덮여 있을 수 있습니다. 팬 케이블을 조심스럽게 살짝 당겨 나사를 설치하고, 나사를 설치한 후 케이블을 다시 끼웁니다.
    2. 탈착식 정보 탭을 노드에서 바깥쪽으로 미십시오.
    3. Phillips #1 나사 4개를 윗면 덮개의 짧은 쪽에 조이십시오. 그런 다음 노드의 밑면이 위를 향하도록 놓습니다.
      주

      • Phillips #1 나사에는 미리 도포된 흰색 나사산 고정 접착제가 있으며 해당 나사 구멍은 흰색으로 동그라미가 쳐져 있습니다. 해당 구멍에 나사를 조입니다.

      • 아래에 있는 나사가 완전히 설치되면 탈착식 정보 탭을 뒤로 밀어야 합니다.

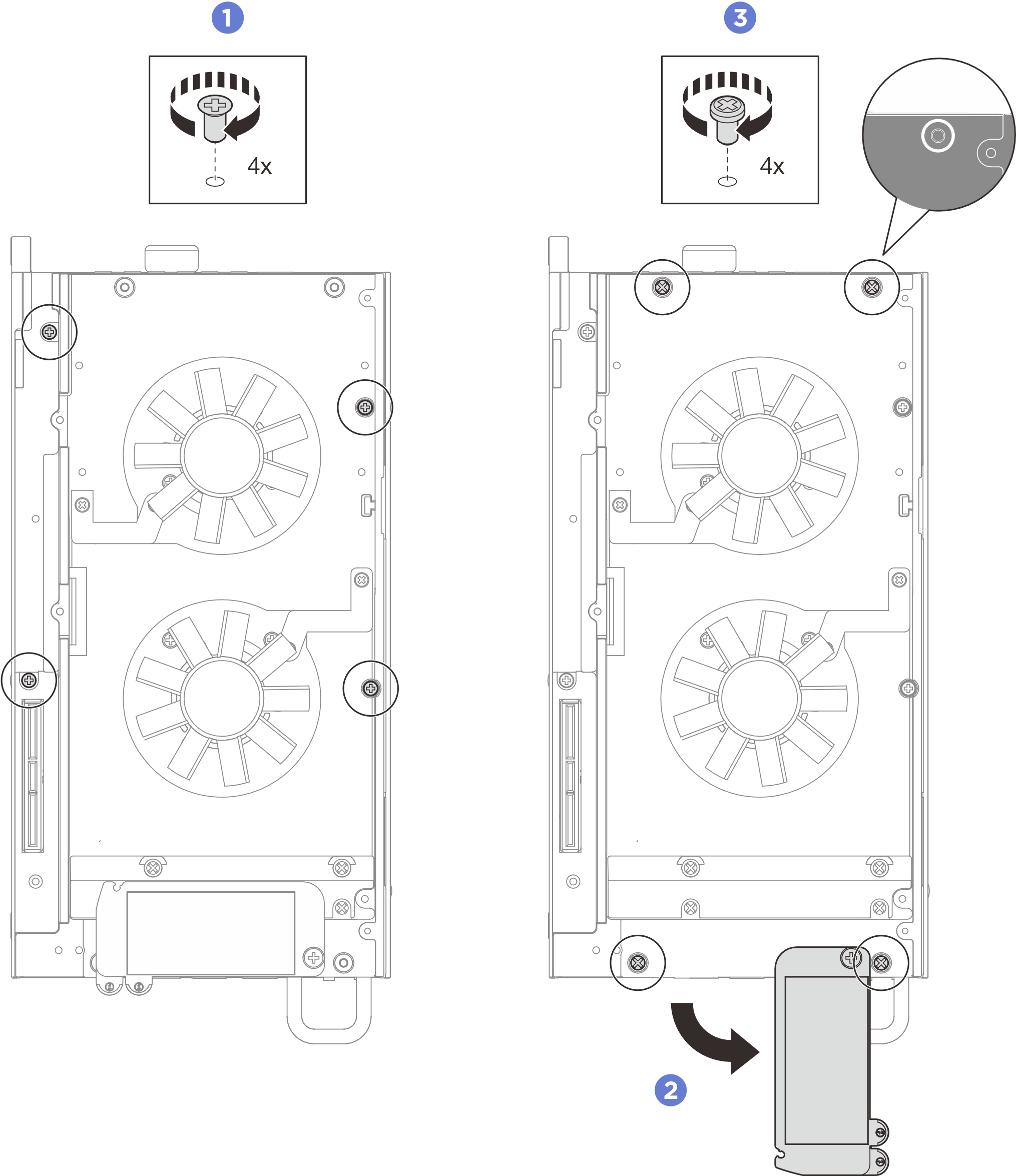

      그림 8. 나사 설치

완료한 후

  1. 확장 키트 또는 확장 필러를 설치하십시오. 확장 키트 설치 또는 확장 필러 설치의 내용을 참조하십시오.

  2. 팬 슈라우드를 설치합니다. 팬 슈라우드 설치의 내용을 참조하십시오.

  3. 모든 구성 요소가 올바르게 다시 조립되었는지 확인하고, 도구나 풀린 나사가 서버 내부에 남아 있지 않은지 확인하십시오.

  4. 필요한 경우 엔클로저 또는 마운트에 노드를 다시 설치하십시오. 구성 설명서의 내용을 참조하십시오.

  5. 제거한 전원 코드 및 케이블을 다시 연결하십시오.

  6. 서버와 주변 장치의 전원을 켜십시오. 서버 전원 켜기의 내용을 참조하십시오.

  7. 시스템 날짜 및 시간을 재설정하십시오.

  8. 새로운 VPD(필수 제품 데이터)로 시스템 유형 및 일련 번호를 업데이트합니다. Lenovo XClarity Provisioning Manager로 시스템 유형과 일련 번호를 업데이트하십시오. VPD(필수 제품 데이터) 업데이트의 내용을 참조하십시오.
    주

  9. UEFI, XCC 및 LXPM 펌웨어를 서버에서 지원하는 특정 버전으로 업데이트하십시오. 펌웨어 업데이트를 참조하십시오.

  10. 해당되는 경우 Lenovo Feature on Demand 활성화 키를 설치하십시오. Lenovo XClarity Controller 포털 페이지에서 서버와 호환되는 XCC 설명서의 라이센스 관리 섹션을 참조하십시오.

  11. 공개 키를 업데이트합니다. 자세한 정보는 ThinkShield Key Vault 포털 웹 애플리케이션 사용 설명서의 장치 키 업데이트 섹션을 참조하십시오.

    주
    • Lenovo ID의 역할은 ThinkShield Key Vault Portal 웹 인터페이스 또는 ThinkShield 모바일 앱에서 공개 키를 업데이트하는 유지보수 사용자여야 합니다.
    • (Lenovo 서비스 기술자 전용) 자세한 사항은 시스템 보드 교체 후 공개 키를 업데이트하는 방법의 내용을 참조하십시오.

  12. TPM을 숨겨야 하는 경우 TPM 숨기기/관찰의 내용을 참조하십시오.

  13. TPM 정책을 설정합니다. TPM 정책 설정의 내용을 참조하십시오.

  14. 선택적으로 UEFI 보안 부팅을 사용하십시오. UEFI 보안 부팅 사용의 내용을 참조하십시오.

  15. 필요한 경우 다음 ThinkEdge 보안 기능을 재구성하십시오.

    1. 시스템 잠금 모드 제어 상태를 ThinkShield Portal로 변경합니다. 시스템 활성화 또는 잠금 해제를 참조하십시오.

    2. SED 암호화를 사용합니다. 자체 암호 드라이브 인증 키(SED AK) 관리의 내용을 참조하십시오.

    3. SED AK를 복구하십시오. 자체 암호 드라이브 인증 키(SED AK) 관리의 내용을 참조하십시오.

    4. 보안 기능을 사용합니다. 시스템 잠금 모드를 참조하십시오.

    5. 긴급 XCC 암호 재설정 설정을 변경합니다. 사용 설명서 또는 시스템 구성 설명서에서 긴급 XCC 암호 재설정
