시스템 보드 제거

이 섹션의 지침에 따라 시스템 보드를 제거하십시오.

이 작업 정보

중요사항
  • 이 구성 요소를 제거하고 설치하려면 숙련된 서비스 기술자가 필요합니다. 적절한 교육을 받지 않은 경우 제거 또는 설치를 시도하지 마십시오.

  • 시스템 보드를 교체할 경우 항상 최신 펌웨어로 서버를 업데이트하거나 기존 펌웨어를 복원해야 합니다. 계속 진행하기 전에 최신 펌웨어 또는 기존 펌웨어 사본이 있는지 확인하십시오.
  • 메모리 모듈을 제거할 때 각 메모리 모듈의 슬롯 번호에 레이블을 지정하고 시스템 보드에서 모든 메모리 모듈을 제거한 후 나중에 다시 설치할 수 있도록 정전기 방지 표면 위에 따로 두십시오.

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 노드가 엔클로저에 설치되었거나 마운트된 경우 엔클로저나 마운트에서 노드를 제거하십시오. 구성 설명서의 내용을 참조하십시오.

절차

  1. 이 작업을 준비하십시오.
    1. Lenovo XClarity Controller IP 주소, 필수 제품 데이터, 시스템 유형, 모델 번호, 일련 번호, 범용 고유 식별자 및 서버의 자산 태그와 같은 모든 시스템 구성 정보를 기록하십시오.
    2. Lenovo XClarity Essentials을(를) 사용하여 시스템 구성을 외부 장치에 저장하십시오.
    3. 시스템 이벤트 로그를 외부 미디어에 저장하십시오.
    4. 데스크톱 마운트 팬 슈라우드를 제거합니다. 팬 슈라우드 제거의 내용을 참조하십시오.
    5. 해당하는 경우 확장 필러를 제거합니다. 확장 필러 제거의 내용을 참조하십시오.
    6. 해당하는 경우 확장 키트를 제거합니다. 확장 키트 제거의 내용을 참조하십시오.
  2. 윗면 덮개에서 나사를 제거하십시오.
    1. Lenovo XClarity Controller 네트워크 액세스 레이블 탭을 노드에서 바깥쪽으로 미십시오.
    2. 윗면 덮개의 짧은 쪽에 있는 2번 십자 나사 4개를 제거합니다.
    3. 윗면 덮개의 긴 쪽에 있는 1번 십자 나사 4개를 제거하십시오. 그런 다음 노드를 뒤집어 노드의 밑면이 위를 향하게 합니다.
      • 아래에 있는 나사가 완전히 제거되면 Lenovo XClarity Controller 네트워크 액세스 레이블을 다시 밀어 넣어야 합니다.

      • 제거할 나사가 팬 케이블로 덮여 있을 수 있으므로 팬 케이블을 조심스럽게 약간 당겨 아래에 있는 나사를 제거하고 프로세스를 마친 후 케이블을 다시 넣습니다.

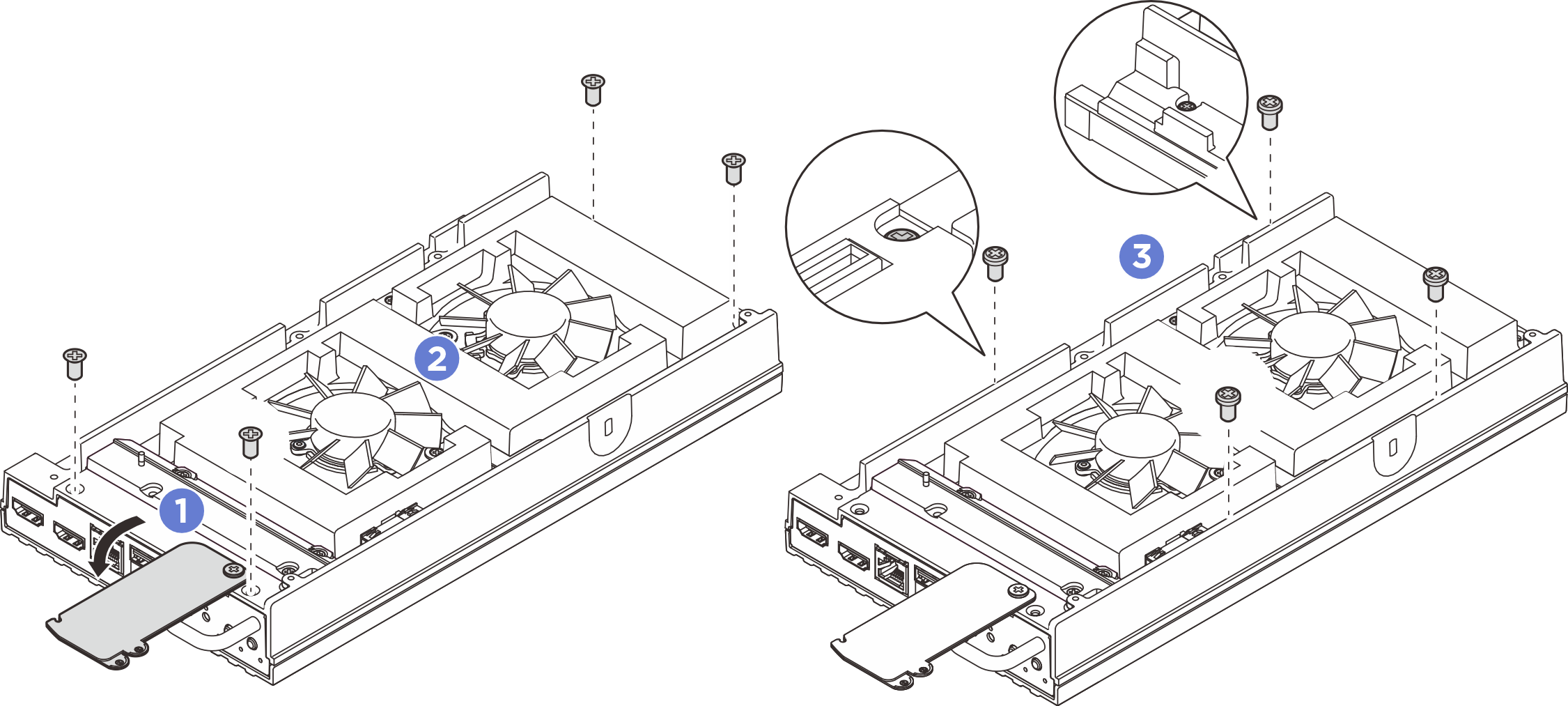

      그림 1. 윗면 덮개에서 나사 제거

  3. 밑면 덮개를 제거합니다.
    1. 밑면 덮개의 짧은 쪽에 있는 1번 십자 나사 2개를 제거하십시오.
    2. 밑면 덮개의 긴 쪽에서 2번 십자 나사 6개를 제거하십시오.
    3. 노드 뒷면에 있는 파란색 터치 포인트와 노드 앞면에 있는 I/O 브래킷 손잡이를 잡으십시오. 그런 다음 노드에서 앞면 및 뒷면 I/O 브래킷을 당기십시오.
    4. 노드에서 밑면 덮개를 들어 올려 깨끗하고 평평한 표면에 놓으십시오.
    주의
    적절한 시스템 냉각이 이루어지도록 하려면 서버 전원을 켜기 전에 윗면 덮개와 밑면 덮개를 모두 설치하십시오. 덮개가 제거된 채 서버를 작동하면 서버 구성 요소가 손상될 수 있습니다.

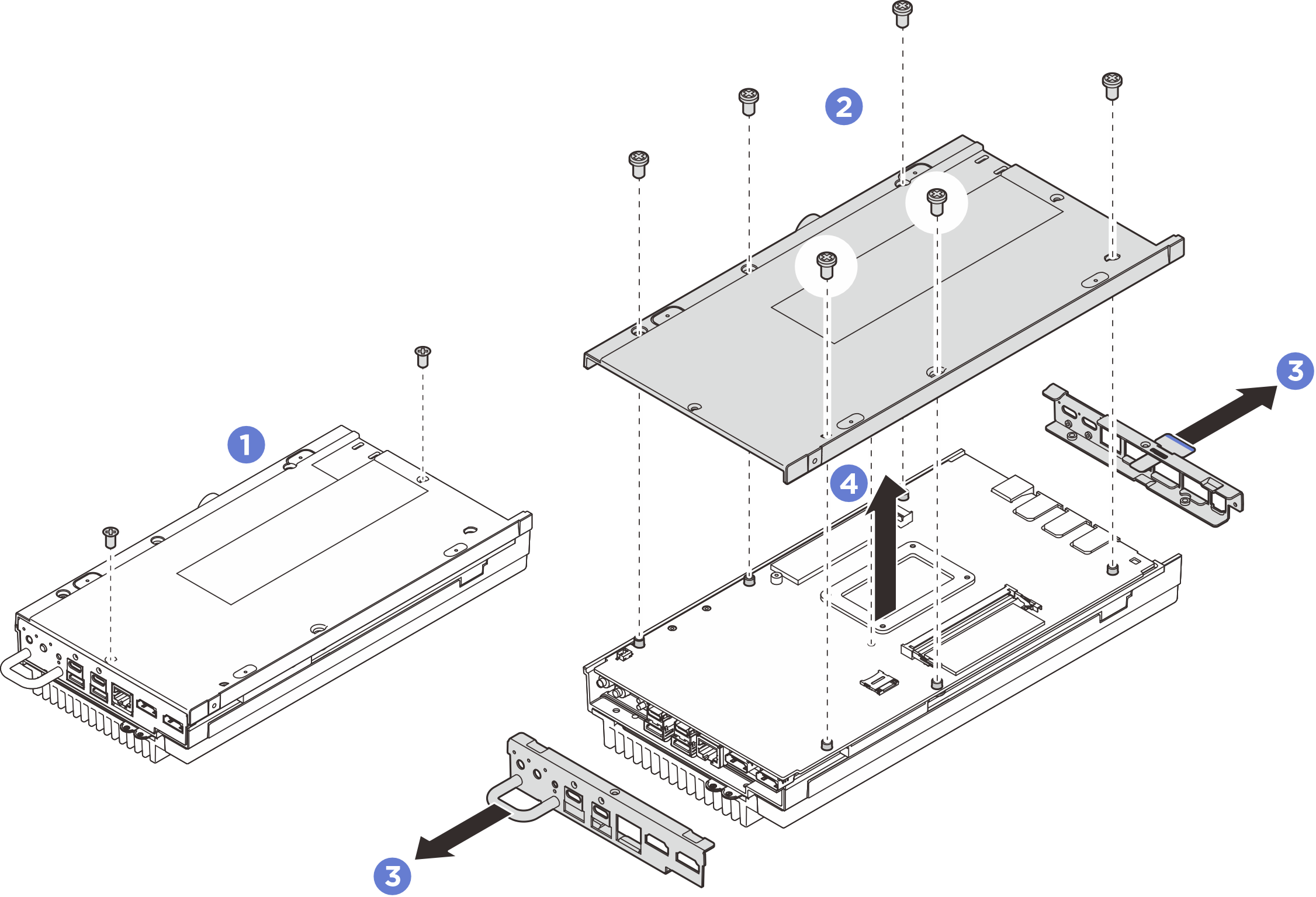

    그림 2. 밑면 덮개 제거

  4. 아래 순서에 따라 시스템 보드 밑면에서 다음 구성 요소를 제거하십시오.
    1. 슬롯 1에서 M.2 드라이브를 제거합니다. 슬롯 1에서 M.2 드라이브 제거의 내용을 참조하십시오.
    2. 메모리 모듈을 제거하십시오. 메모리 모듈 제거의 내용을 참조하십시오.
  5. 시스템 보드를 윗면 덮개에서 분리하십시오.
    1. 앞면 I/O 커넥터의 가장자리에서 윗면 덮개가 있는 시스템 보드를 조심스럽게 분리하십시오.
    2. 시스템 보드가 윗면 덮개와 완전히 분리될 때까지 시스템 보드의 뒷면 I/O 측면을 조심스럽게 들어 올리십시오.
    3. 시스템 보드를 들어 올려 윗면 덮개에서 제거하십시오. 시스템 보드의 양쪽을 잡고 뒤집어 시스템 보드의 윗면이 위를 향하게 한 다음, 정전기 방지 표면에 놓으십시오.

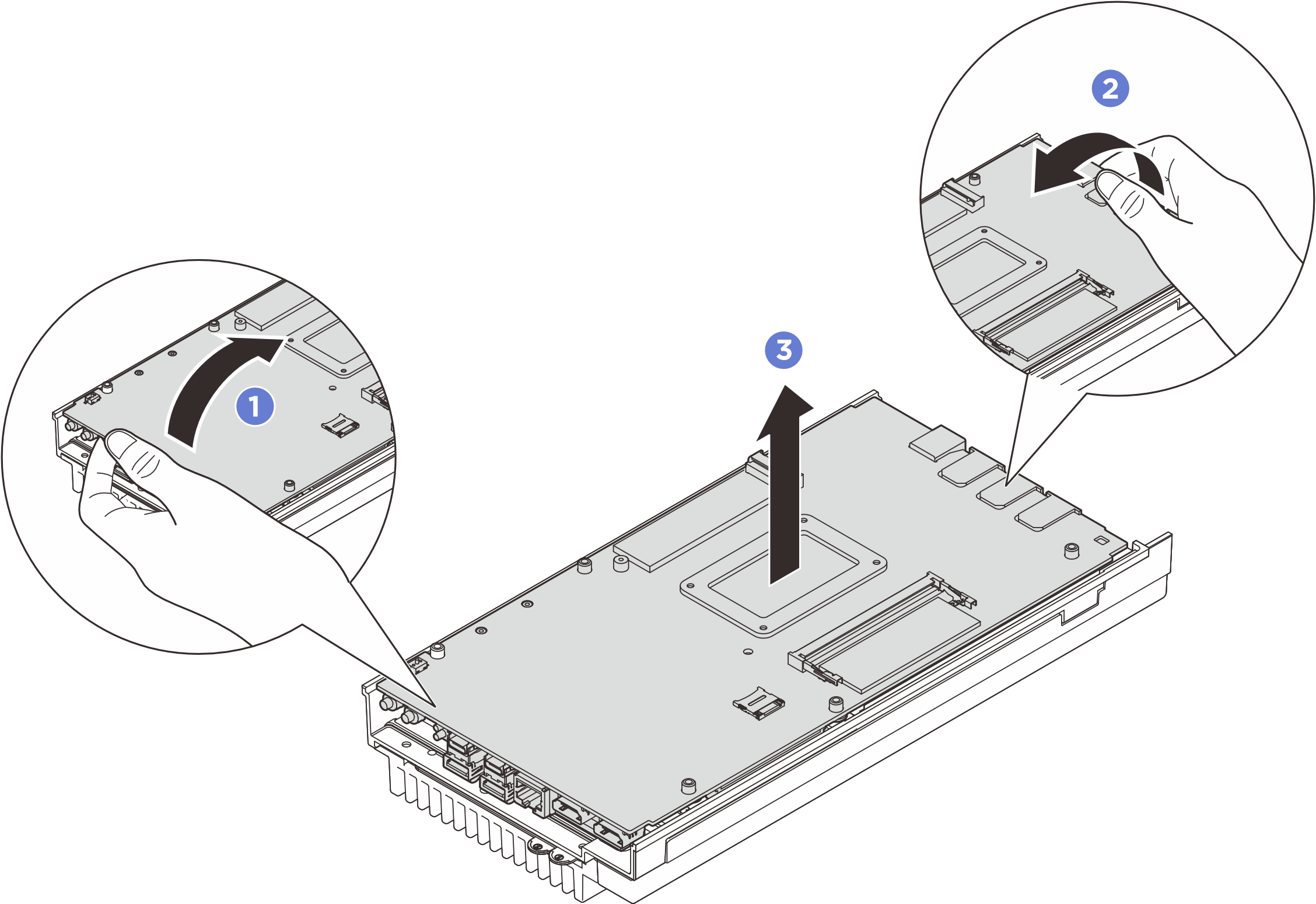

      그림 3. 시스템 보드 분해

  6. 아래 순서에 따라 시스템 보드 윗면에서 다음 구성 요소를 제거하십시오.
    1. 메모리 모듈을 제거하십시오. 메모리 모듈 제거의 내용을 참조하십시오.
    2. 슬롯 2 및 슬롯 3에서 M.2 드라이브를 제거합니다. 슬롯 2 및 슬롯 3에서 M.2 드라이브 제거의 내용을 참조하십시오.
    3. CMOS 배터리를 제거하십시오. CMOS 배터리(CR2032) 제거의 내용을 참조하십시오.

완료한 후

  • 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
