Siga as instruções nesta seção para remover a placa-mãe.
Sobre esta tarefa
A remoção e instalação deste componente exigem técnicos treinados. Não tente removê-lo ou instalá-lo sem treinamento adequado.
- Ao substituir a placa-mãe, sempre atualize o servidor com o firmware mais recente ou restaure o firmware preexistente. Certifique-se de ter o firmware mais recente ou uma cópia do firmware preexistente antes de continuar.
Ao remover os módulos de memória, rotule o número do slot em cada módulo de memória, remova todos os módulos de memória da placa do sistema e deixe-os de lado em uma superfície antiestática para reinstalação.
Procedimento
- Faça as preparações para essa tarefa.
- Grave todas as informações de configuração do sistema, como os endereços de IP do Lenovo XClarity Controller os dados vitais do produto e o tipo de máquina, o número do modelo, o número de série, o Identificador Exclusivo Universal e a etiqueta de ativo do servidor.
- Salve a configuração do sistema em um dispositivo externo com o Lenovo XClarity Essentials.
- Salve o log de eventos do sistema na mídia externa.
- Remova a cobertura do ventilador para montagem em desktop. Consulte Remover uma cobertura do ventilador.
- Se for aplicável, remova o preenchimento de expansão. Consulte Remover o preenchedor de expansão.
- Se for aplicável, remova o kit de expansão. Consulte Remover o kit de expansão.

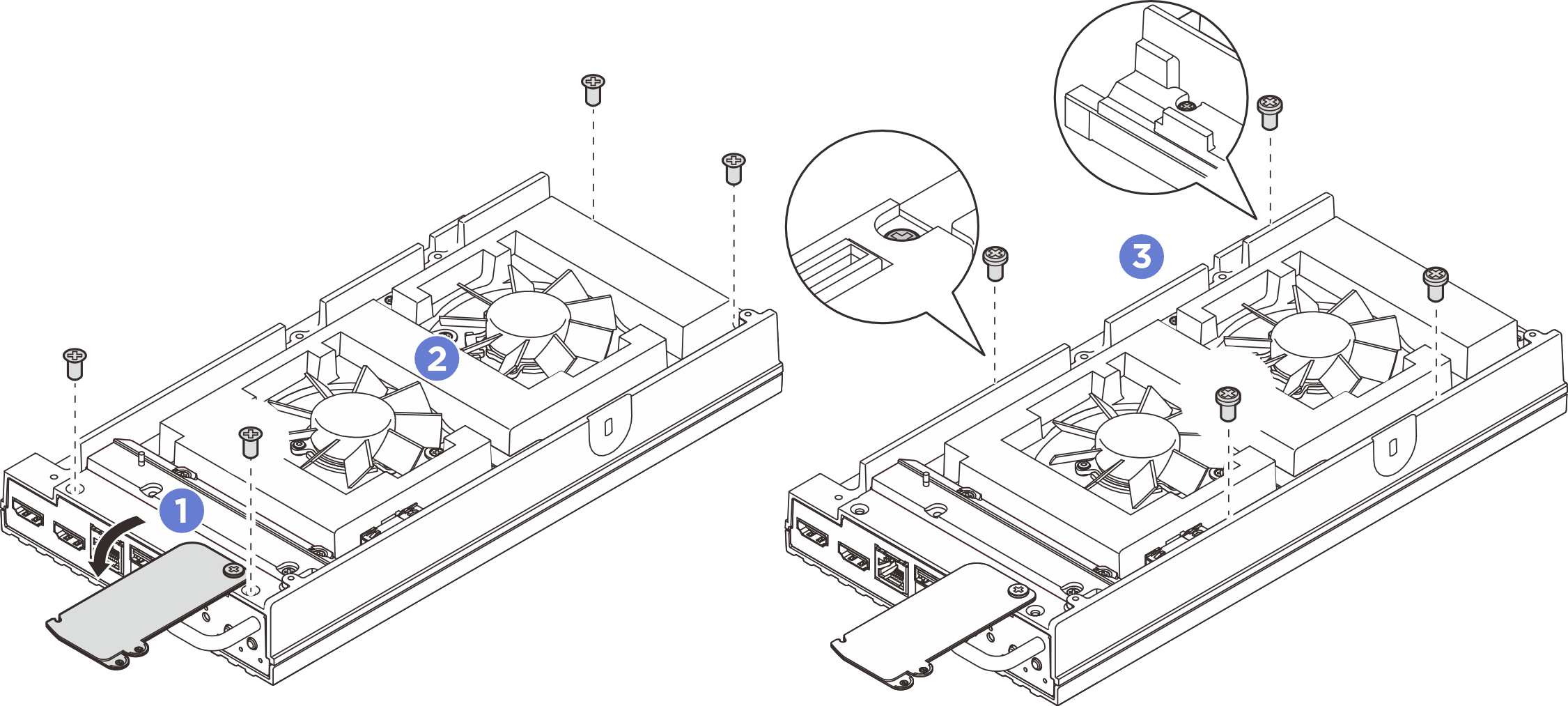

- Remova os parafusos da tampa superior.
Deslize a aba da etiqueta de acesso à rede do Lenovo XClarity Controller para fora do nó.
Remova os quatro parafusos Phillips # 2 localizados no lado curto da tampa superior.
Remova os quatro parafusos Phillips # 1 localizados no lado longo da tampa superior; inverta o nó para deixar o lado inferior do nó voltado para cima.Deslize a etiqueta de acesso à rede do Lenovo XClarity Controller de volta quando o parafuso abaixo estiver totalmente removido.
O parafuso a ser removido pode ser coberto com o cabo do ventilador, puxe cuidadosamente o cabo do ventilador um pouco para fora para remover o parafuso abaixo e coloque o cabo de volta depois de concluir o processo.
Figura 1. Removendo parafusos da tampa superior

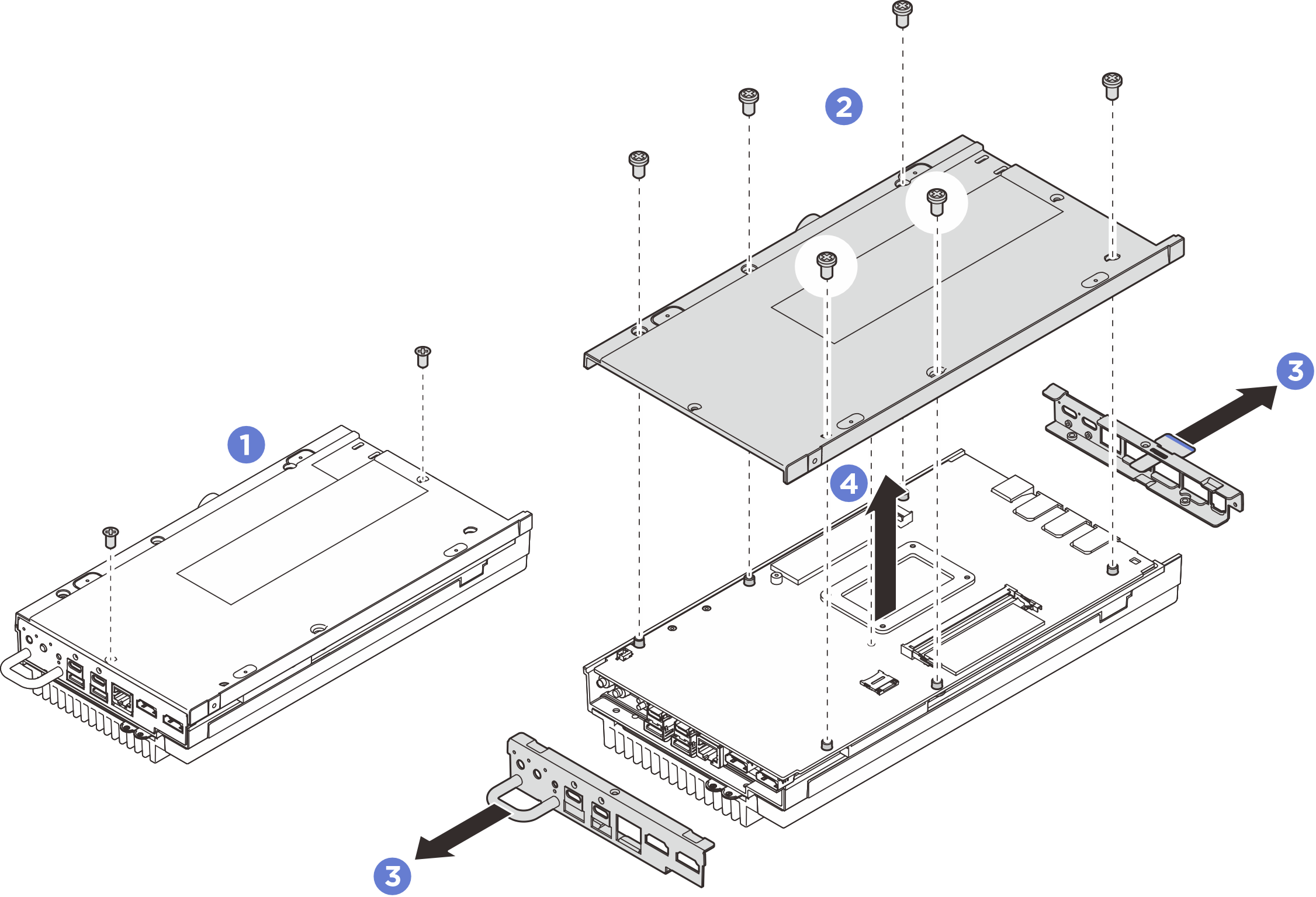

- Remova a tampa inferior.
Remova os dois parafusos Phillips # 1 localizados no lado curto da tampa inferior.
Remova os seis parafusos Phillips # 2 do lado longo da tampa inferior.
Segure os pontos de contato azuis no lado traseiro do nó e a alça do suporte de E/S no lado frontal do nó; em seguida, puxe os suportes de E/S frontal e traseiro do nó.-
Levante a tampa inferior do nó e coloque-a sobre uma superfície plana limpa.
Para garantir que haja resfriamento adequado do sistema, instale a tampa superior e a tampa inferior antes de ligar o servidor. A operação do servidor sem as tampas pode danificar componentes do servidor.
Figura 2. Removendo a tampa inferior
- Remova os seguintes componentes no lado inferior da placa-mãe na sequência abaixo:
- Remova a unidade M.2 do slot 1. Consulte Remover uma unidade M.2 do slot 1.
- Remova o módulo de memória. Consulte Remover um módulo de memória.

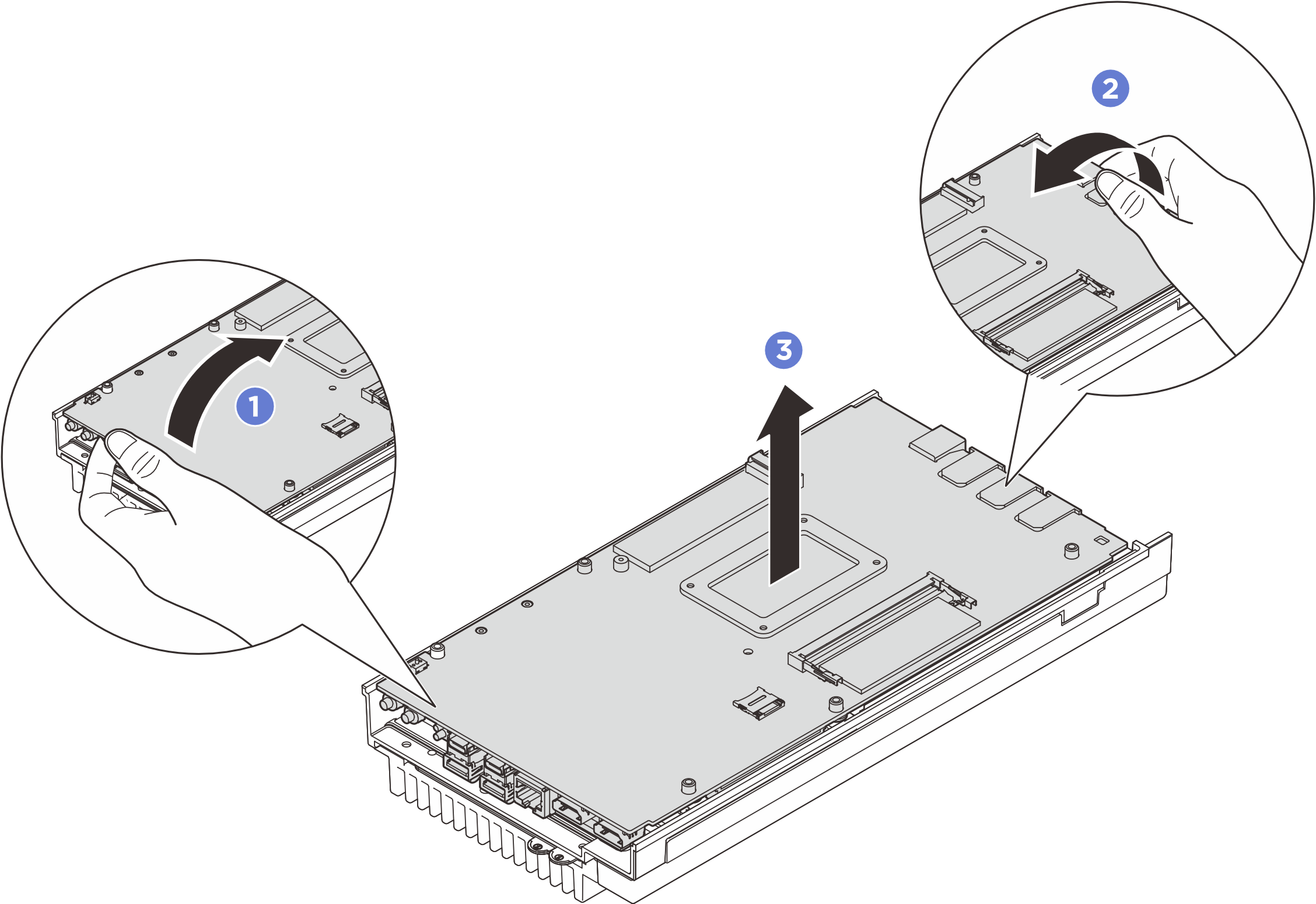

- Separe a placa-mãe da tampa superior.
Separe cuidadosamente a placa-mãe da tampa superior da borda dos conectores de E/S frontais.
Levante com cuidado o lado de E/S traseiro da placa-mãe até que ela esteja totalmente separada da tampa superior.
Levante a placa-mãe para removê-la da tampa superior. Segure os dois lados da placa-mãe e vire-a para deixar o lado superior da placa-mãe voltado para cima; em seguida, coloque-a em uma superfície antiestática.Figura 3. Desmontagem da placa-mãe
- Remova os seguintes componentes no lado superior da placa-mãe na sequência abaixo:
- Remova o módulo de memória. Consulte Remover um módulo de memória.
- Remova a unidade M.2 dos slots 2 e 3. Consulte Remover uma unidade M.2 do slot 2 & slot 3.
- Remova a bateria CMOS. Consulte Remover a bateria CMOS (CR2032).
