Installation de la carte mère

Suivez les instructions de la présente section pour installer la carte mère.

À propos de cette tâche

Outils requis

Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant.
  • Préparez les tournevis suivants :
    • Tournevis cruciforme n°1
    • Tournevis cruciforme n°2
Important

Le retrait et l’installation de ce composant doivent être effectués par des techniciens qualifiés. N’essayez pas de le retirer ou de l’installer si vous ne possédez pas de formation appropriée.

Avertissement
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Préparez-vous à cette tâche.
    1. Inspectez les tampons thermiques sur les carters du nœud. Si un tampon thermique présente l’une des conditions suivantes, remplacez-le par un nouveau. Voir Conseils d’installation des tampons thermiques pour identifier le kit de tampon thermique requis, et suivez les instructions associées.
      • Le tampon thermique est endommagé ou détaché de la surface.
      • Le nouveau composant qui doit être installé est d’une marque ou d’un format différent de la pièce remplacée ; le nouveau composant peut entraîner une déformation ou un endommagement des tampons thermiques.

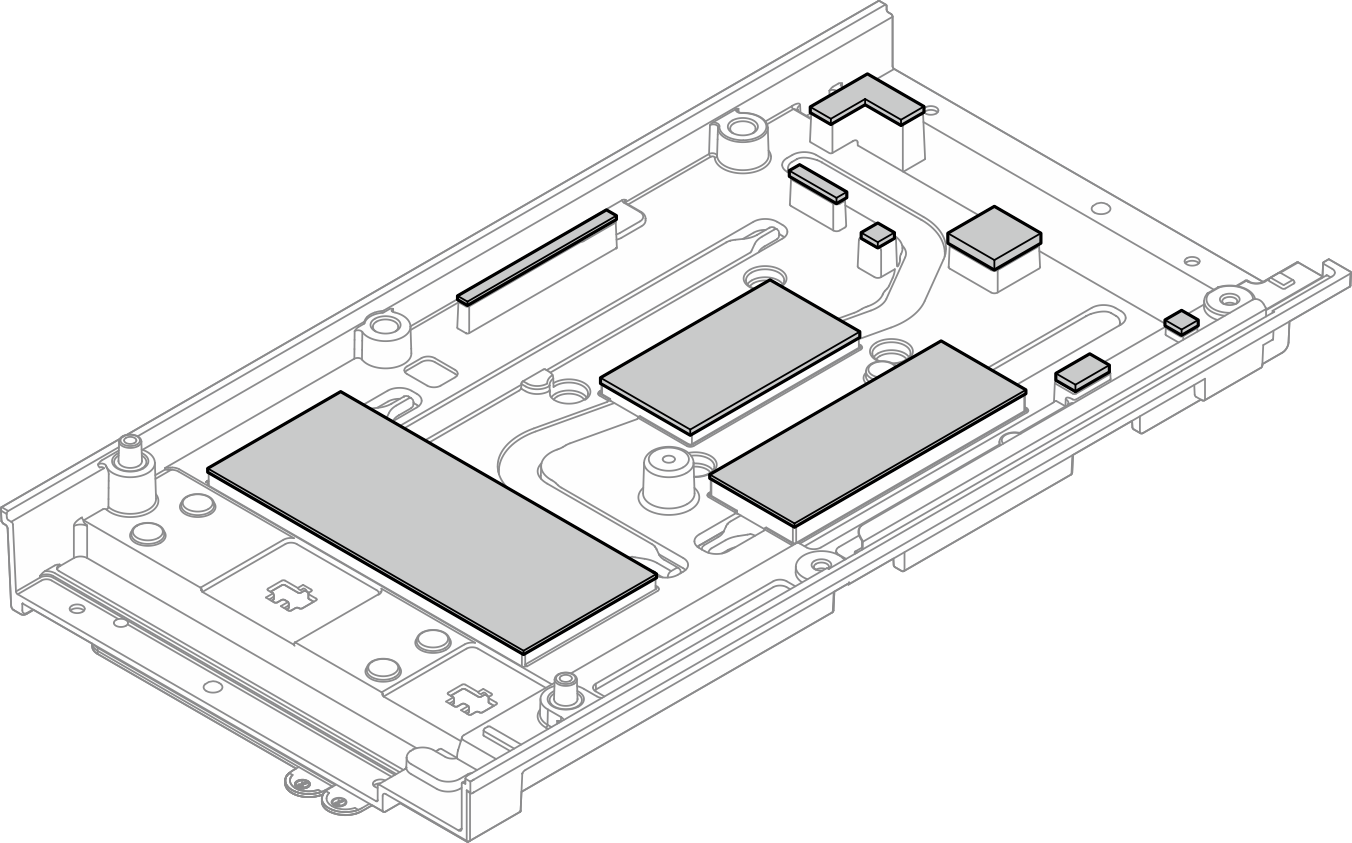

      Figure 1. Tampons thermiques du capot supérieur

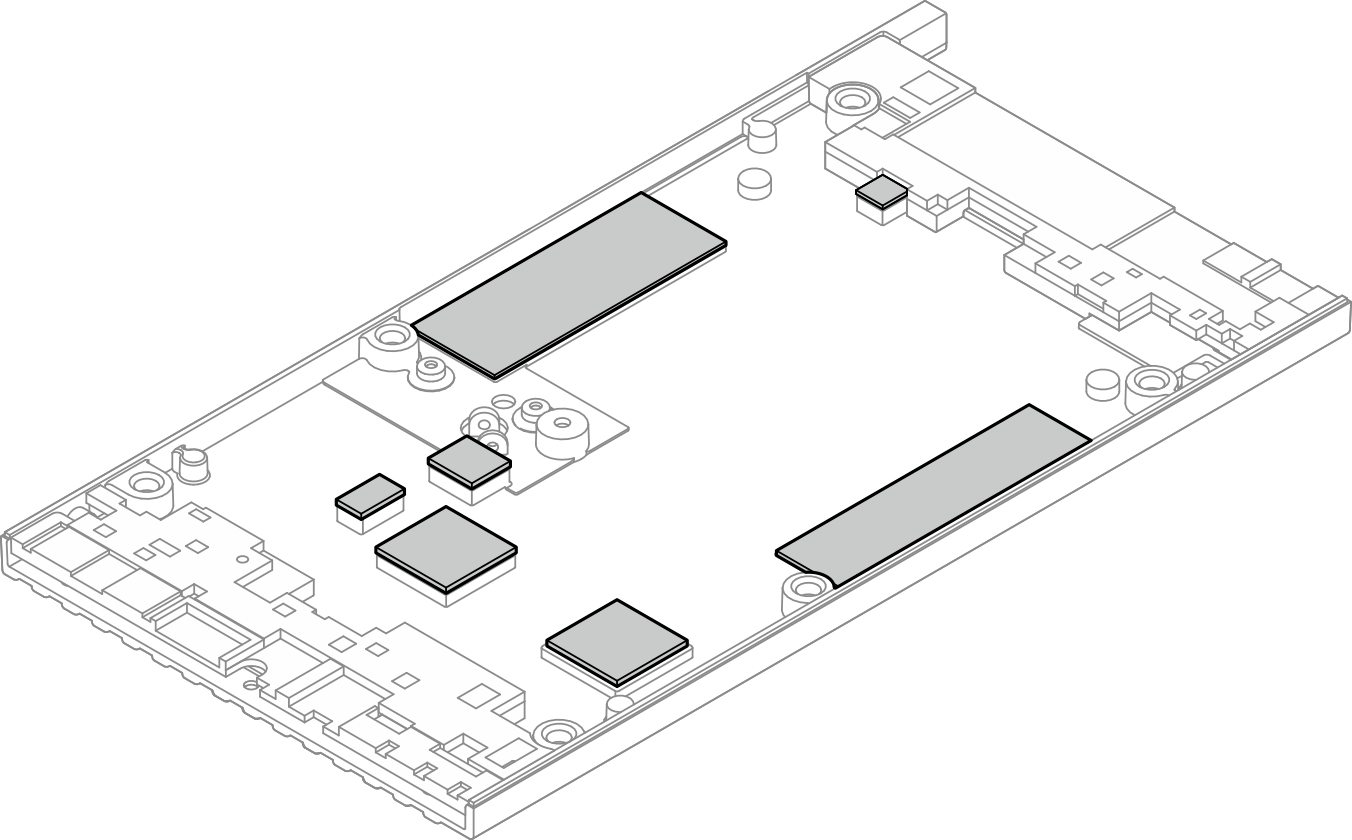

      Figure 2. Tampons thermiques du carter inférieur

  2. Décollez l’étiquette d’accès réseau XClarity Controller du dissipateur thermique du processeur de la carte mère, puis fixez-la à l’étiquette amovible sur le carter supérieur.
    Figure 3. Étiquette d’accès réseau Lenovo XClarity Controller figurant sur l’étiquette amovible

  3. Placez la carte mère sur une surface propre et antistatique, en orientant la face supérieure vers le haut. Ensuite, installez les composants suivants sur la carte mère :
    1. Si nécessaire, installez les unités M.2 dans les emplacements 2 et 3. Voir Installez une unité stockage M.2 dans l’emplacement 2 ou 3.
    2. Installez un module de mémoire dans l’emplacement DIMM 1. Voir Installation d’un module de mémoire.
    3. Si une languette isolante à tirer se trouve sous la pile CMOS sur la carte mère, retirez-le.

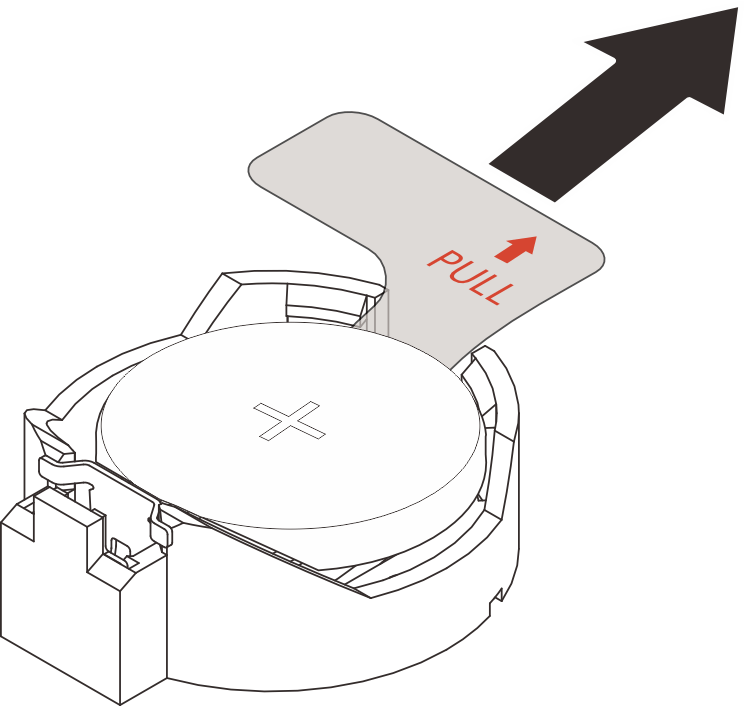

      Figure 4. Retrait de la languette isolante à tirer


  4. Saisissez la carte mère par son bord, retournez-la en faisant preuve de minutie et placez la face inférieure de la carte mère en l’orientant vers le haut. Ensuite, abaissez la carte mère sur le carter supérieur.
    Remarque
    Attention : ne laissez pas la carte mère toucher le caoutchouc du bord du carter supérieur lors de l’installation de la carte mère.

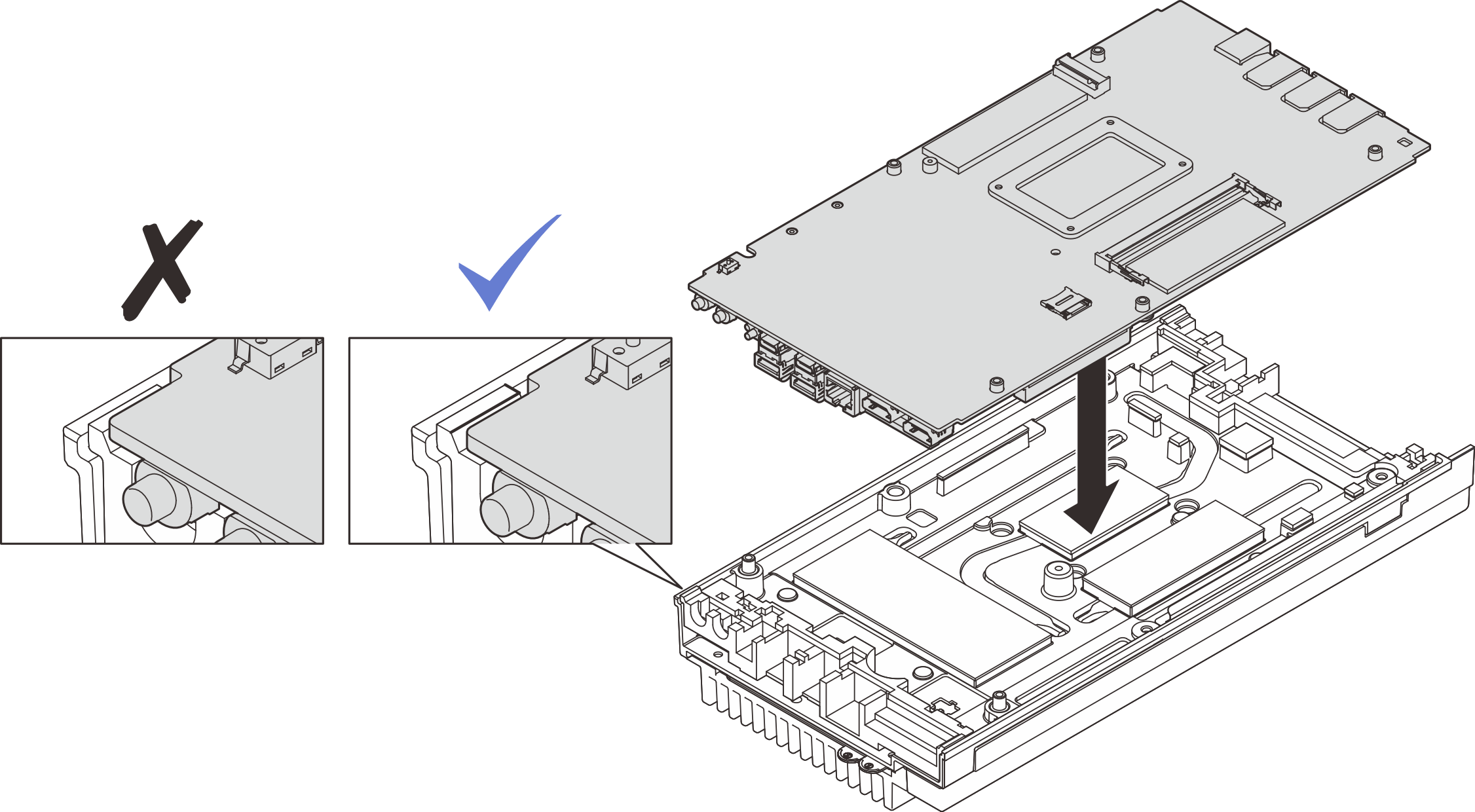

    Figure 5. Installation de la carte mère

  5. Installez les composants suivants sur la partie inférieure de la carte mère :
    1. Si nécessaire, installez un module de mémoire dans l’emplacement DIMM 2. Voir Installation d’un module de mémoire.
    2. Si nécessaire, installez une unité M.2 dans l’emplacement 1. Voir Installez l’unité d’amorçage M.2 dans l’emplacement 1.
  6. Installez le carter inférieur.
    1. Alignez le carter inférieur sur les emplacements de guidage de chaque côté du nœud. Ensuite, abaissez le carter inférieur sur le nœud.
    2. Insérez les supports d’E-S avant et arrière dans le nœud jusqu’à ce qu’ils soient en place.

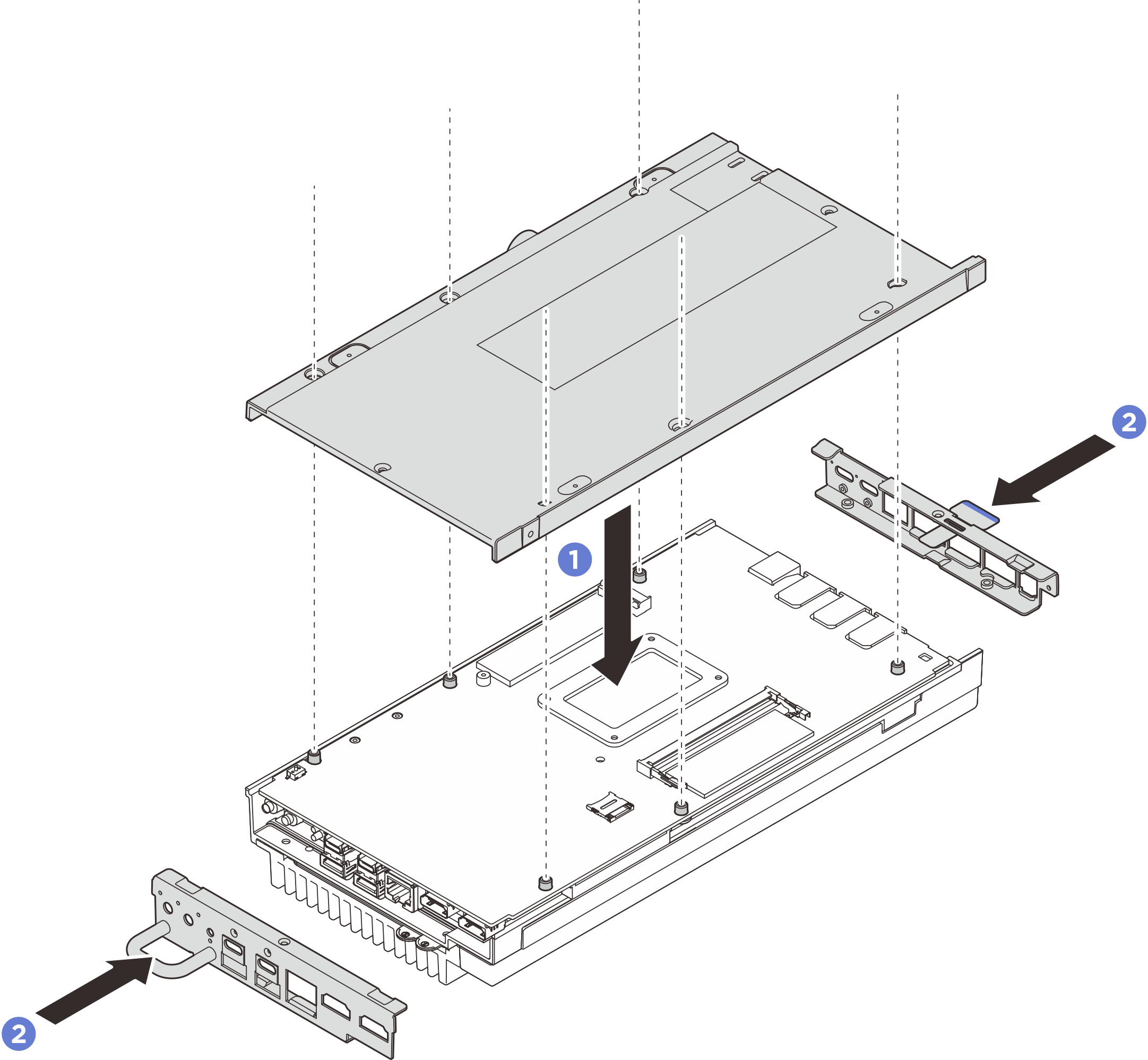

      Figure 6. Installation du carter inférieur

  7. Serrez les vis sur le carter inférieur.
    1. Serrez deux vis cruciformes n° 1 sur les côtés courts du carter inférieur.
      Remarque

      Les vis cruciformes n° 1 sont dotées d’un adhésif de type frein-filet blanc préappliqué. Les trous de vis correspondants sont entourés de couleur blanche. Veillez à bien installer les vis dans les trous correspondants.

    2. Serrez six vis cruciformes n° 2 sur les côtés longs du carter inférieur, comme illustré. Ensuite, inversez le nœud et orientez la face supérieure vers le haut.

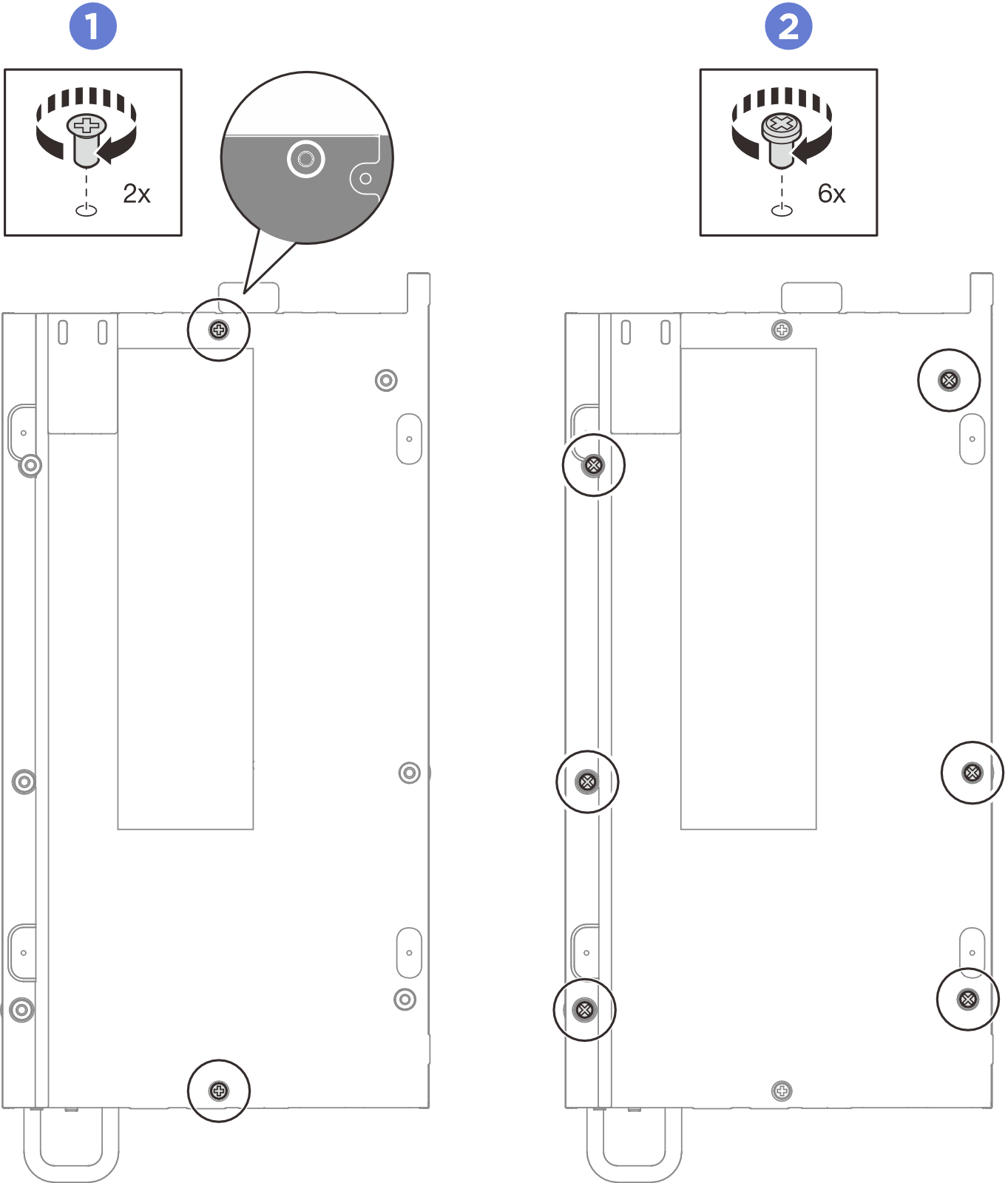

      Figure 7. Installation des vis

  8. Serrez les vis afin de fixer le carter.
    1. Serrez les quatre vis cruciformes n° 2 sur les côtés longs du carter supérieur.
      Remarque
      Les trous de vis sont parfois recouverts par des câbles de ventilateur. Tirez avec minutie sur le câble du ventilateur pour installer la vis. Ensuite, remettez le câble en place après l’installation de la vis.
    2. Faites coulisser les étiquettes amovibles vers l’extérieur du nœud.
    3. Serrez les quatre vis cruciformes n° 1 sur les côtés courts du carter supérieur. Ensuite, placez la face inférieure du nœud vers le haut.
      Remarque
      • Les vis cruciformes n° 1 sont dotées d’un adhésif de type frein-filet blanc préappliqué. Les trous de vis correspondants sont entourés de couleur blanche. Veillez à bien installer les vis dans les trous correspondants.

      • Assurez-vous de faire coulisser les languettes amovibles vers l’arrière une fois que la vis située en dessous est entièrement installée.

      Figure 8. Installation des vis

Après avoir terminé

  1. Installez le kit ou l’obturateur d’extension. Voir Installation du kit d’extension ou Installation de l’obturateur d’extension.

  2. Installez le capotage de ventilateur. Voir Installation du capotage de ventilateur.

  3. Vérifiez que tous les composants ont été remontés correctement et que vous n’avez pas oublié d’outils ou de vis à l’intérieur du serveur.

  4. Si cela est nécessaire, réinstallez le nœud dans le boîtier ou le montage. Voir Guide de configuration.

  5. Rebranchez les cordons d’alimentation et autres câbles préalablement retirés.

  6. Mettez le serveur et les périphériques sous tension. Pour plus d’informations, voir Mise sous tension du serveur.

  7. Réinitialisez la date et l’heure système.

  8. Mettez à jour le type de machine et le numéro de série à l’aide des nouvelles données techniques essentielles du produit (VPD). Utilisez Lenovo XClarity Provisioning Manager pour mettre à jour le type de machine et le numéro de série. Voir Mise à jour des données techniques essentielles (VPD).
    Remarque
  9. Mettez à jour le microprogramme UEFI, XCC et LXPM à la version spécifique prise en charge par le serveur. Voir Mise à jour du microprogramme

  10. Le cas échéant, installez la clé d’activation des fonctionnalités Lenovo à la demande. Consultez la section Gestion des licences dans la documentation XCC compatible avec le serveur à l’adresse suivante Page du portail Lenovo XClarity Controller.

  11. Mettez à jour la clé publique. Consultez la section « Mettre à jour la clé de l’appareil » du Guide d’utilisation de l’application Web ThinkShield Key Vault Portal pour en savoir plus.

    Remarque
  12. S’il faut masquer le TPM, voir Masquage/observation de TPM.

  13. Définissez la stratégie TPM. Pour plus d'informations, voir Définition de la stratégie TPM.

  14. Facultativement, vous pouvez activer l’amorçage sécurisé UEFI. Voir Activation de l'amorçage sécurisé UEFI.

  15. Reconfigurez les fonctionnalités de sécurité ThinkEdge suivantes si nécessaire.

    1. Passez l’état Contrôle du mode verrouillage du système à ThinkShield Portal. Voir Activation ou déverrouillage du système.

    2. Activez le cryptage SED. Pour plus d'informations, voir Gestion de la clé d’authentification de l’unité à chiffrement automatique (SED AK).

    3. Récupérez la SED AK. Pour plus d'informations, voir Gestion de la clé d’authentification de l’unité à chiffrement automatique (SED AK).

    4. Activez les fonctionnalités de sécurité. Voir Mode verrouillage du système.

    5. Modifiez les paramètres de réinitialisation de mot de passe XCC d’urgence. Voir Réinitialisation d’urgence du mot de passe XCC.
