Instalar o dissipador de calor do processador

Siga as instruções nesta seção para instalar o dissipador de calor do processador. Este procedimento deve ser executado por um técnico treinado.

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
S012
hot surface
CUIDADO
Superfície quente nas proximidades.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

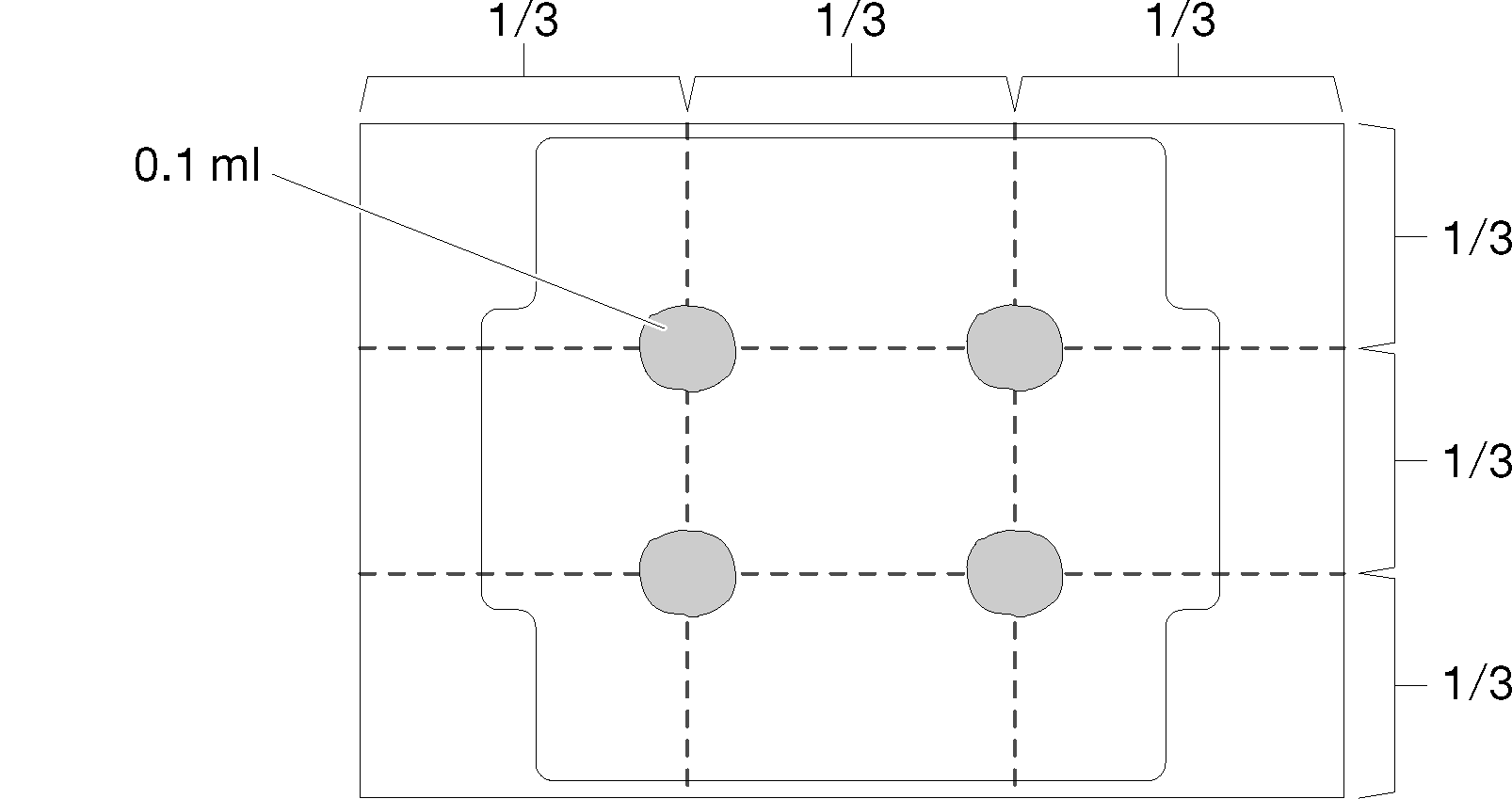

  • Não permita que a graxa térmica no processador e no dissipador de calor entre em contato com qualquer coisa. O contato com qualquer superfície pode comprometer a graxa térmica, tornando-a ineficaz. A graxa térmica pode danificar componentes, como os conectores elétricos no soquete do processador.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Substitua o painel térmico pelo novo se ele estiver em qualquer uma das condições a seguir. Siga Diretrizes de instalação do painel térmico.
      • O painel térmico está danificado ou separado.
      • Quando o componente substituído está com marca ou formato diferente e pode causar a deformação ou danos ao painel térmico.
      Figura 1. Painéis térmicos da tampa superior

      Figura 2. Painéis térmicos da tampa inferior

  2. Instale a placa traseira do processador.
    1. Alinhe a placa traseira do processador com os orifícios dos parafusos no lado inferior da placa-mãe, em seguida, abaixe a placa traseira do processador até a placa-mãe.
    2. Segure a placa traseira do processador junto com a placa-mãe, em seguida, vire a placa-mãe para deixar o lado superior voltado para cima.
      Nota
      Não solte a placa traseira do processador ao virar a placa-mãe, pois a placa traseira do processador ainda não está presa à placa-mãe com os parafusos.

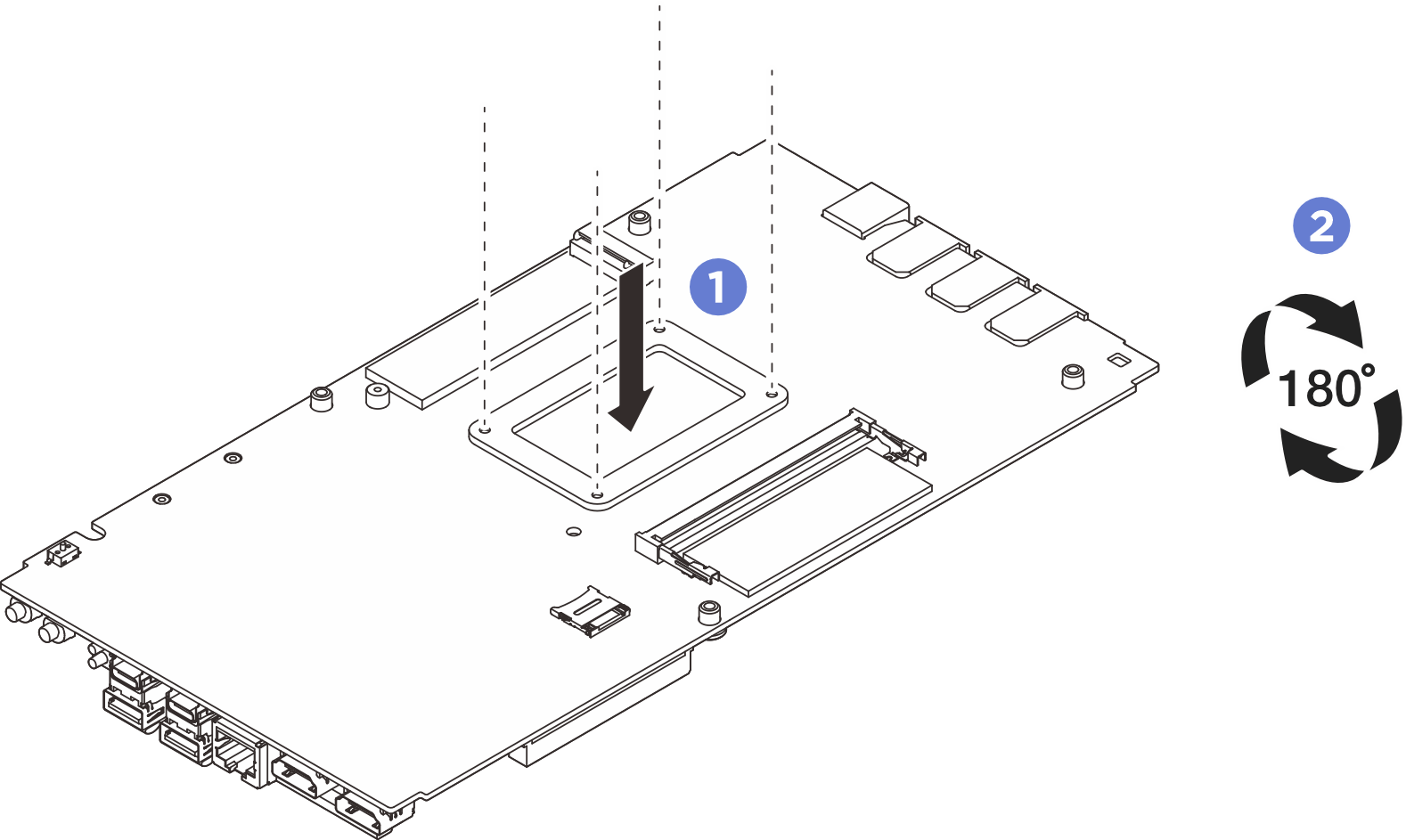

      Figura 3. Instalando a placa traseira do processador

  3. Instale o dissipador de calor do processador.
    1. Alinhe o dissipador de calor do processador com os orifícios dos parafusos na placa-mãe; em seguida, abaixe o dissipador de calor até a placa-mãe.
    2. Aperte parcialmente o parafuso no primeiro; em seguida, aperte totalmente o parafuso no para prender o dissipador de calor do processador com a placa traseira do processador no lado inferior da placa-mãe.

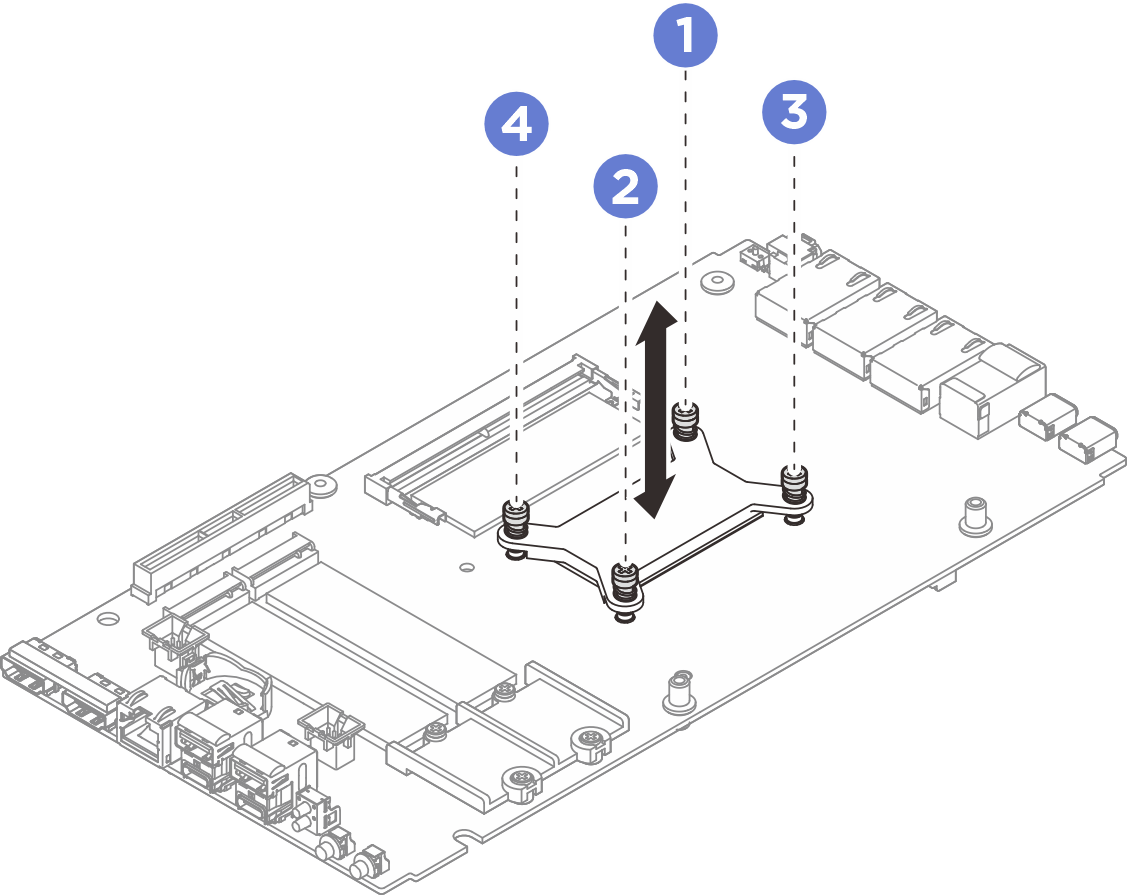

    Figura 4. Instalando o dissipador de calor do processador

  4. Segure a placa-mãe pelas duas extremidades de sua borda e vire-a cuidadosamente para deixar o lado inferior da placa-mãe voltado para cima; em seguida, abaixe a placa-mãe para instalá-la na tampa superior.
    Nota
    Evite que a placa-mãe toque na borracha na borda da tampa superior ao instalá-la.
    Figura 5. Instalando a placa-mãe

  5. Instale a tampa inferior.
    1. Alinhe a tampa inferior com os slots guia em ambos os lados do nó; em seguida, coloque a tampa inferior na parte inferior do nó.
    2. Insira os suportes de E/S frontal e traseiro no nó e pressione-os no lugar.
      Figura 6. Instalando a tampa inferior

  6. Aperte os parafusos localizados na tampa inferior.
    1. Aperte os dois parafusos Phillips # 1 com adesivo de rosca branco pré-aplicado no lado curto da tampa inferior.
    2. Aperte os seis parafusos Phillips # 2 no lado longo da tampa inferior, conforme ilustrado; em seguida, inverta o dispositivo para que o lado superior fique voltado para cima.
      Figura 7. Instalação de parafusos

  7. Aperte os parafusos localizados na tampa superior.
    1. Aperte os quatro parafusos Phillips # 2 no lado longo da tampa superior.
      Nota
      O orifício do parafuso pode ser coberto com o cabo do ventilador, puxe cuidadosamente o cabo do ventilador um pouco para fora para instalar o parafuso e coloque o cabo de volta depois de concluir o processo.
    2. Deslize a aba da etiqueta de acesso à rede do Lenovo XClarity Controller para fora do nó.
    3. Aperte os quatro parafusos Phillips # 1 com adesivo de rosca branco pré-aplicado no lado curto da tampa superior; em seguida, deixe o lado inferior do nó virado para cima.
      Nota
      Deslize a etiqueta de acesso à rede do Lenovo XClarity Controller de volta quando o parafuso abaixo estiver totalmente instalado.
      Figura 8. Instalação de parafusos

Depois de concluir

  1. Instale o kit de expansão ou o preenchedor de expansão para cobrir o slot do kit de expansão.
  2. Instale a cobertura do ventilador para montagem em desktop. Consulte Instale uma cobertura do ventilador para montagem em desktop.
  3. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
