安裝處理器散熱槽

請依照本節中的指示安裝處理器散熱槽。此程序必須由經過培訓的維修技術人員執行。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

S012

注意

附近有高溫表面。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

• 請勿讓處理器或散熱槽上的散熱膏接觸到任何東西。接觸任何表面都會導致散熱膏受到不良影響，使其效力減弱。散熱膏可能會損壞元件，例如處理器插座中的電源接頭。

程序

1. 為此作業做好準備。
   1. 如果處理器上有舊的散熱膏，請使用酒精清潔布輕輕地清潔處理器頂端。在清除所有散熱膏之後，丟棄清潔墊。
      註

      如果您是在處理器頂端塗上新的散熱膏，請先確定酒精已完全揮發。
   2. 為確保獲得最佳效能，請檢查新裝散熱槽上的製造日期，確定此日期未超過 2 年。否則，請擦掉散熱槽上現有的散熱膏；然後，用針筒在處理器頂部塗抹新的散熱膏，形成四個均勻間隔的點，每個點大約是 0.1 毫升的散熱膏，以獲得最佳散熱效能。

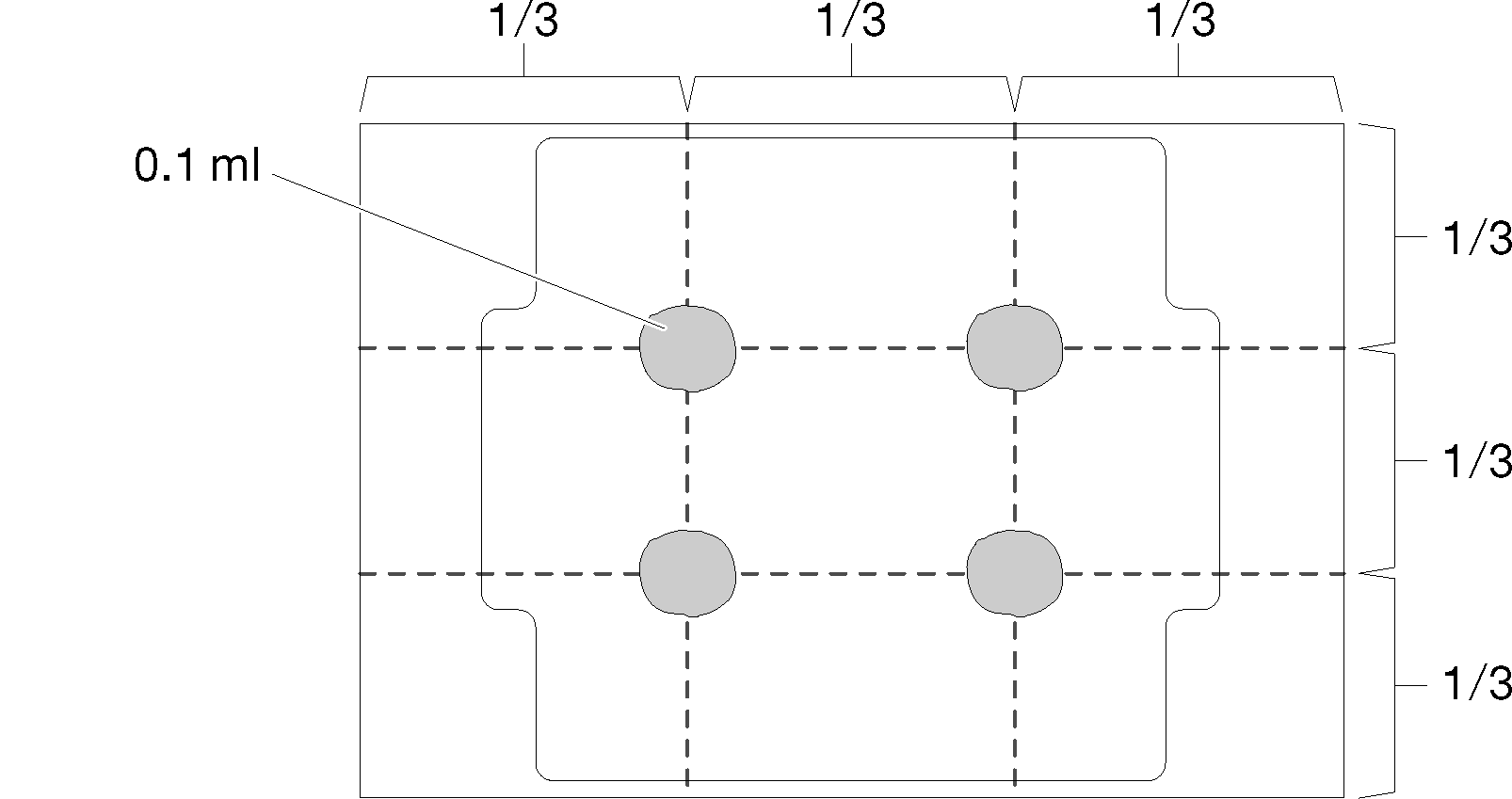

      圖 1. 散熱膏的適當形狀


   3. 檢查節點蓋板上的散熱墊。如果散熱墊有以下任何一種情況，請將其更換為新的散熱墊。 請參閱散熱墊安裝準則以找出所需的散熱墊套件，並遵循散熱墊指示。
      • 散熱墊已損壞或從表面脫落。
      • 要安裝的新零件與原零件的品牌或尺寸外型不同；新零件可能會導致散熱墊變形或損壞。

      圖 2. 上蓋散熱墊



      圖 3. 底蓋散熱墊


2. 安裝處理器背板。
   1. 將處理器背板對齊主機板底面的螺絲孔，然後將處理器背板向下放到主機板上。
   2. 同時握住處理器背板和主機板，然後將主機板翻轉過來，將頂面朝上放置。
      註

      翻轉主機板時，請務必不要掉落處理器背板，因為處理器背板尚未固定到主機板上。

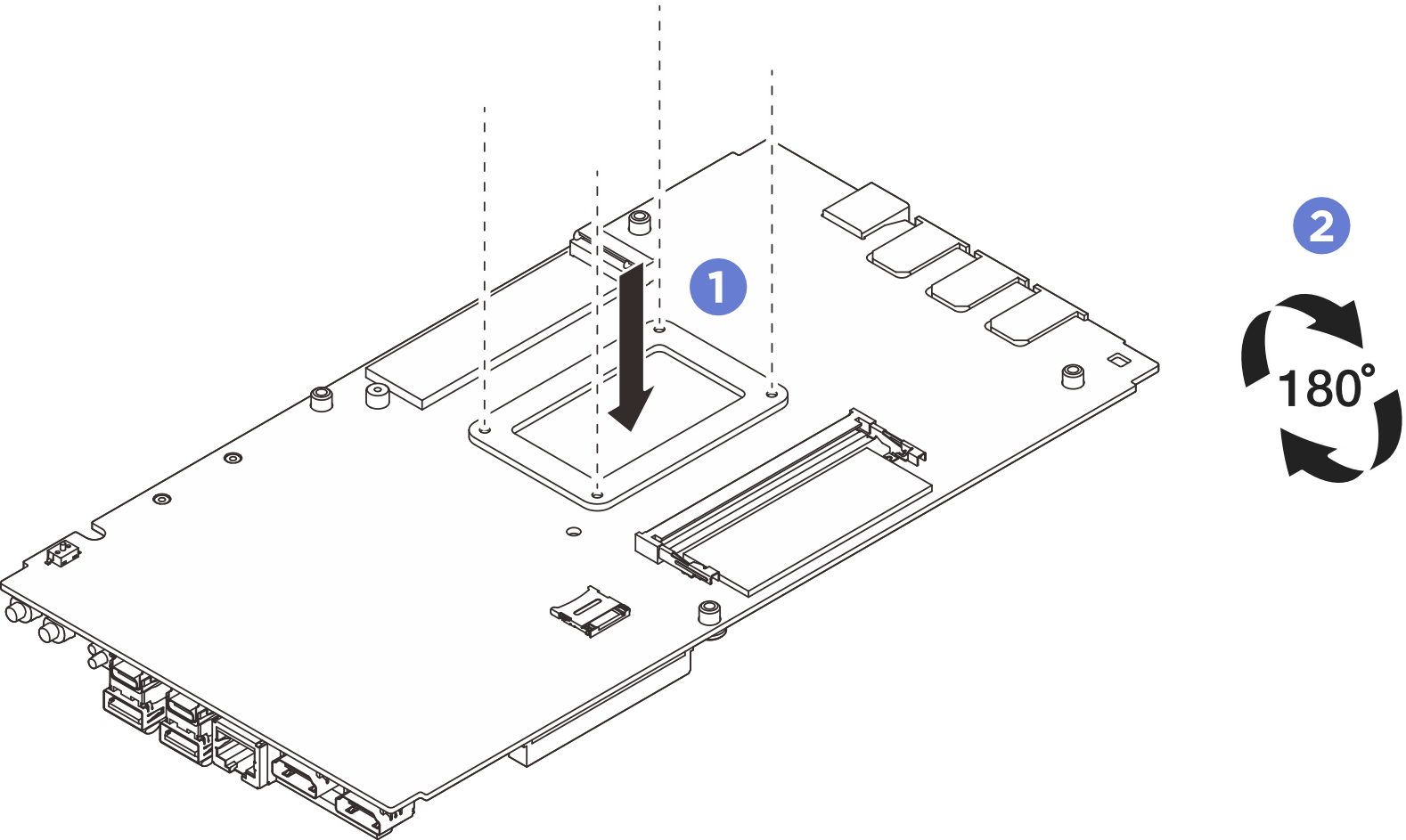

      圖 4. 安裝處理器背板


3. 安裝處理器散熱槽。
   1. 將處理器散熱槽對齊主機板上的螺絲孔，然後將散熱槽向下放到主機板上。
   2. 依照圖中所示的螺絲順序 到 部分鎖緊螺絲；然後，依照相同的順序完全鎖緊螺絲，將處理器散熱槽與主機板底面的處理器背板固定在一起。

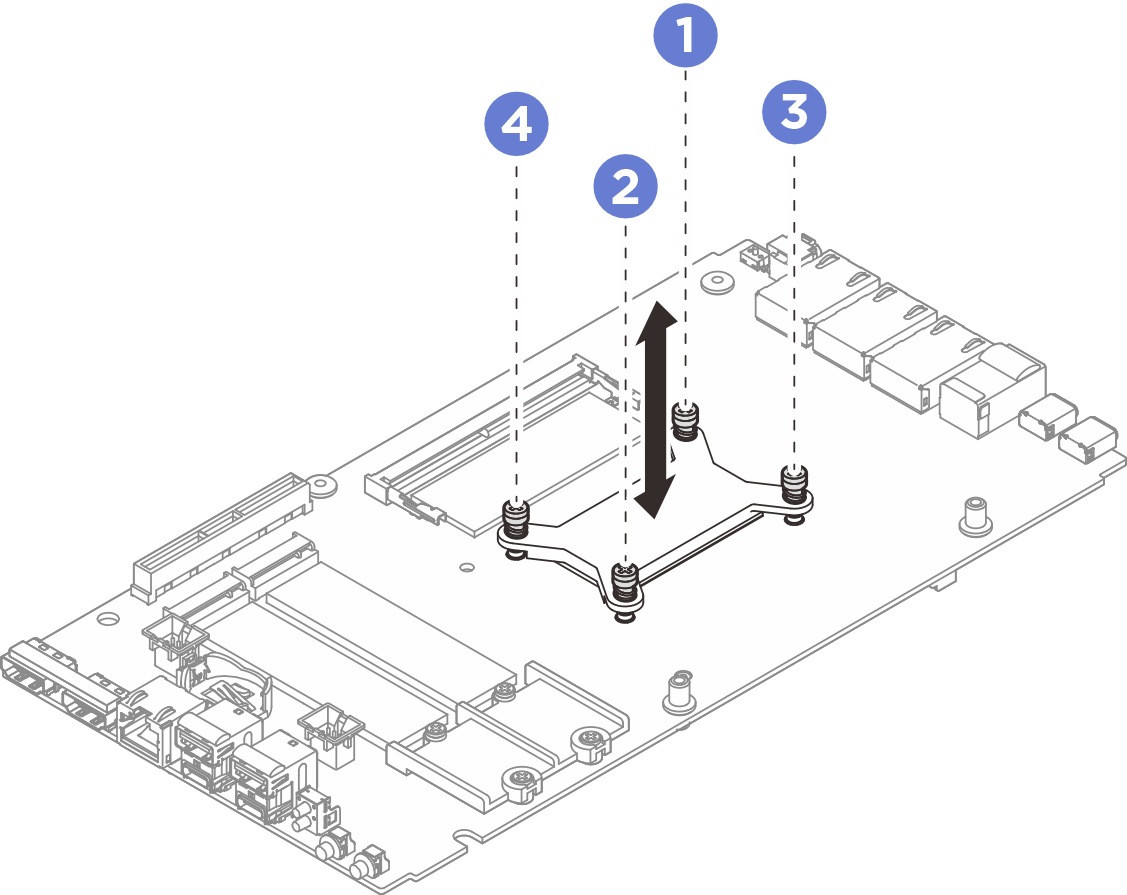

   圖 5. 安裝處理器散熱槽


4. 握住主機板邊緣，小心地將主機板翻轉過來，並將主機板的底面朝上放置；然後將主機板向下放到上蓋上。
   註

   安裝主機板時，請確保不要讓主機板接觸上蓋邊緣的橡膠。

   圖 6. 安裝主機板


5. 安裝底蓋。
   1. 將底蓋對齊節點兩側的導向插槽，然後將底蓋向下放到節點上。
   2. 將正面和背面 I/O 托架插入節點，直到就定位為止。
      圖 7. 安裝底蓋


6. 鎖緊底蓋的螺絲。
   1. 在底蓋的短邊鎖上兩個 1 號十字螺絲。
      註

      1 號十字螺絲已預先塗上白色螺紋鎖固膠，對應的螺絲孔以白色圓圈標記。確保將螺絲固定到對應的孔中。

   2. 如圖所示，將底蓋長邊的六個 2 號十字螺絲鎖緊，然後翻轉節點，將頂面朝上放置。
      圖 8. 鎖上螺絲


7. 鎖緊螺絲以固定蓋板。
   1. 在上蓋的長邊鎖上四個 2 號十字螺絲。
      註

      螺絲孔可能被風扇纜線覆蓋。小心地將風扇纜線拉出一點以安裝螺絲，安裝螺絲後再將纜線放回原處。
   2. 將拉出式資訊標籤從節點向外滑動。
   3. 在上蓋的短邊鎖上四個 1 號十字螺絲；然後，將節點的底面朝上放置。
      註

      • 1 號十字螺絲已預先塗上白色螺紋鎖固膠，對應的螺絲孔以白色圓圈標記。確保將螺絲固定到對應的孔中。

      • 當下面的螺絲完全安裝好後，請務必將拉出式資訊標籤滑回。

      圖 9. 鎖上螺絲
