Prozessor-Kühlkörper installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Prozessor-Kühlkörper zu installieren. Dieser Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S012

VORSICHT

Heiße Oberfläche in der Nähe.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

• Achten Sie darauf, dass die Wärmeleitpaste auf dem Prozessor oder dem Kühlkörper nicht mit anderen Komponenten in Berührung kommt. Durch Berührung einer Oberfläche kann die Wärmeleitpaste beschädigt werden, sodass sie nicht mehr funktioniert. Die Wärmeleitpaste kann Komponenten beschädigen, beispielsweise die elektrischen Anschlüsse im Prozessorsockel.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Wenn noch alte Wärmeleitpaste auf dem Prozessor vorhanden ist, reinigen Sie vorsichtig die Oberseite des Prozessors mithilfe eines Alkoholreinigungskissens. Entsorgen Sie das Reinigungstuch, nachdem Sie die gesamte Wärmeleitpaste entfernt haben.
      Anmerkung

      Wenn Sie neue Wärmeleitpaste auf der Oberseite des Prozessors auftragen, müssen Sie davor sicherstellen, dass der Alkohol komplett verdampft ist.
   2. Um eine optimale Leistung sicherzustellen, prüfen Sie, dass das Herstellungsdatum auf dem neuen Kühlkörper 2 Jahre nicht überschreitet. Wischen Sie andernfalls die vorhandene Wärmeleitpaste vom Kühlkörper ab. Tragen Sie anschließend mithilfe der Spritze neue Paste auf die Oberseite des Prozessors auf, indem Sie vier gleichmäßig verteilte Punkte formen, jeder Punkt sollte etwa 0,1 ml Wärmeleitpaste enthalten, um eine optimale Temperaturleistung zu gewährleisten.
      Abbildung 1. Korrekte Form der Wärmeleitpaste


   3. Überprüfen Sie die Wärmepads an den Knotenabdeckungen. Tauschen Sie das Wärmepad durch ein neues aus, wenn es einen der folgenden Zustände aufweist: Lesen Sie die Installationsrichtlinien für Wärmepads, um den erforderlichen Wärmepad-Satz zu ermitteln und befolgen Sie die Anweisungen für das Wärmepad.
      • Das Wärmepad ist beschädigt oder hat sich von der Oberfläche gelöst.
      • Das neue zu installierende Teil ist von einer anderen Marke oder hat andere Abmessungen als das ausgetauschte Teil. Das neue Teil kann dazu führen, dass Wärmeleitpads verformt oder beschädigt werden.

      Abbildung 2. Wärmepads für die obere Abdeckung



      Abbildung 3. Wärmepads für die untere Abdeckung


2. Installieren Sie die Prozessor-Rückwand.
   1. Richten Sie die Prozessor-Rückwand an den Schraubenlöchern an der Unterseite der Systemplatine aus. Senken Sie dann die Prozessor-Rückwand auf die Systemplatine ab.
   2. Halten Sie die Prozessor-Rückplatte zusammen mit der Systemplatine fest, drehen Sie dann die Systemplatine um und legen Sie sie mit der Oberseite nach oben ab.
      Anmerkung

      Achten Sie darauf, dass Sie die Prozessor-Rückwand beim Umdrehen der Systemplatine nicht fallen lassen, da die Prozessor-Rückwand noch nicht an der Systemplatine befestigt ist.

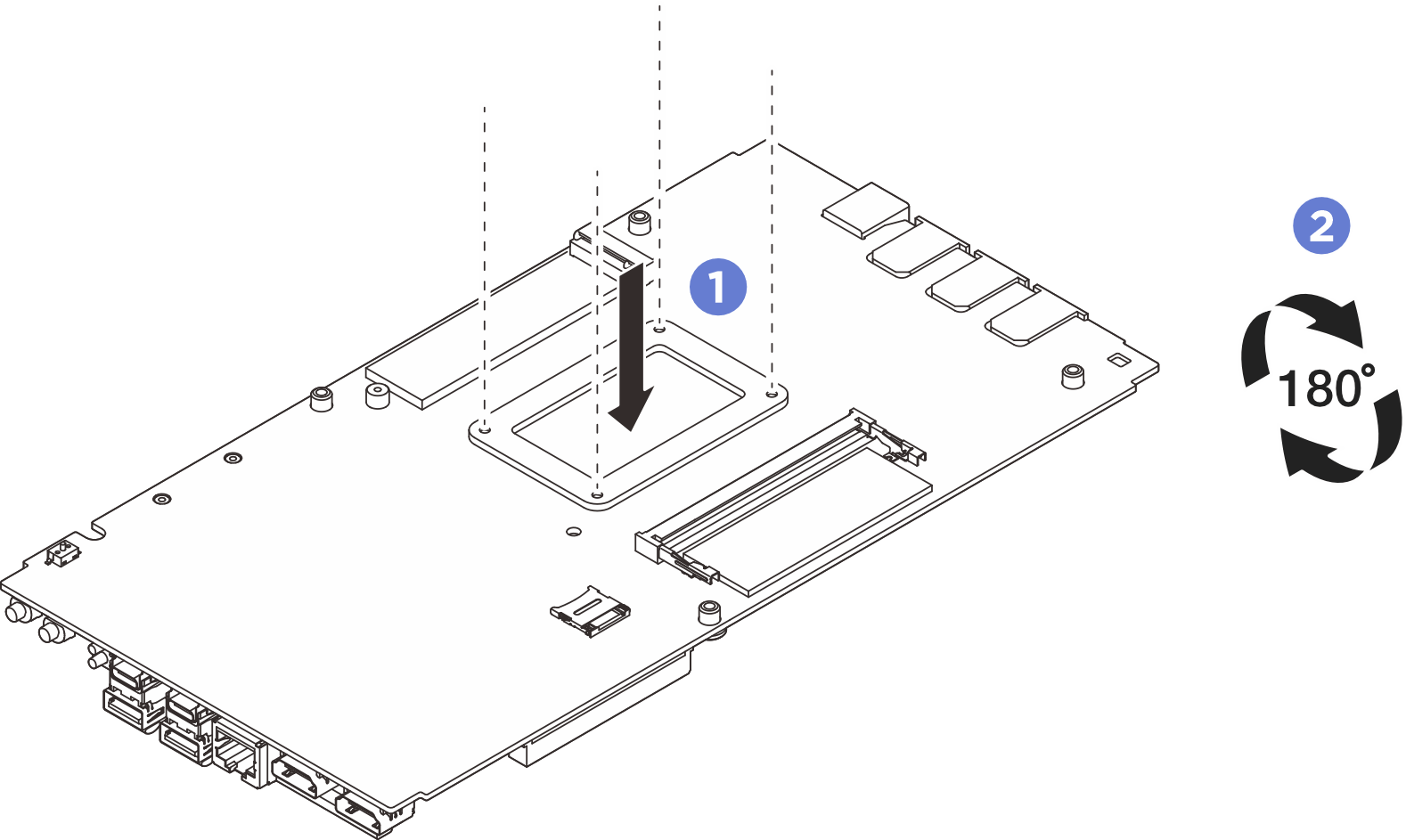

      Abbildung 4. Installieren der Prozessor-Rückwand


3. Installieren Sie den Prozessor-Kühlkörper.
   1. Richten Sie den Prozessor-Kühlkörper an den Schraubenlöchern auf der Systemplatine aus. Senken Sie dann den Kühlkörper auf die Systemplatine ab.
   2. Befolgen Sie die in der Abbildung gezeigte Reihenfolge bis , um die Schrauben teilweise festzuziehen. Befolgen Sie anschließend dieselbe Reihenfolge, um die Schrauben vollständig festzuziehen und den Prozessor-Kühlkörper mit der Prozessor-Rückplatte an der Unterseite der Systemplatine zu befestigen.

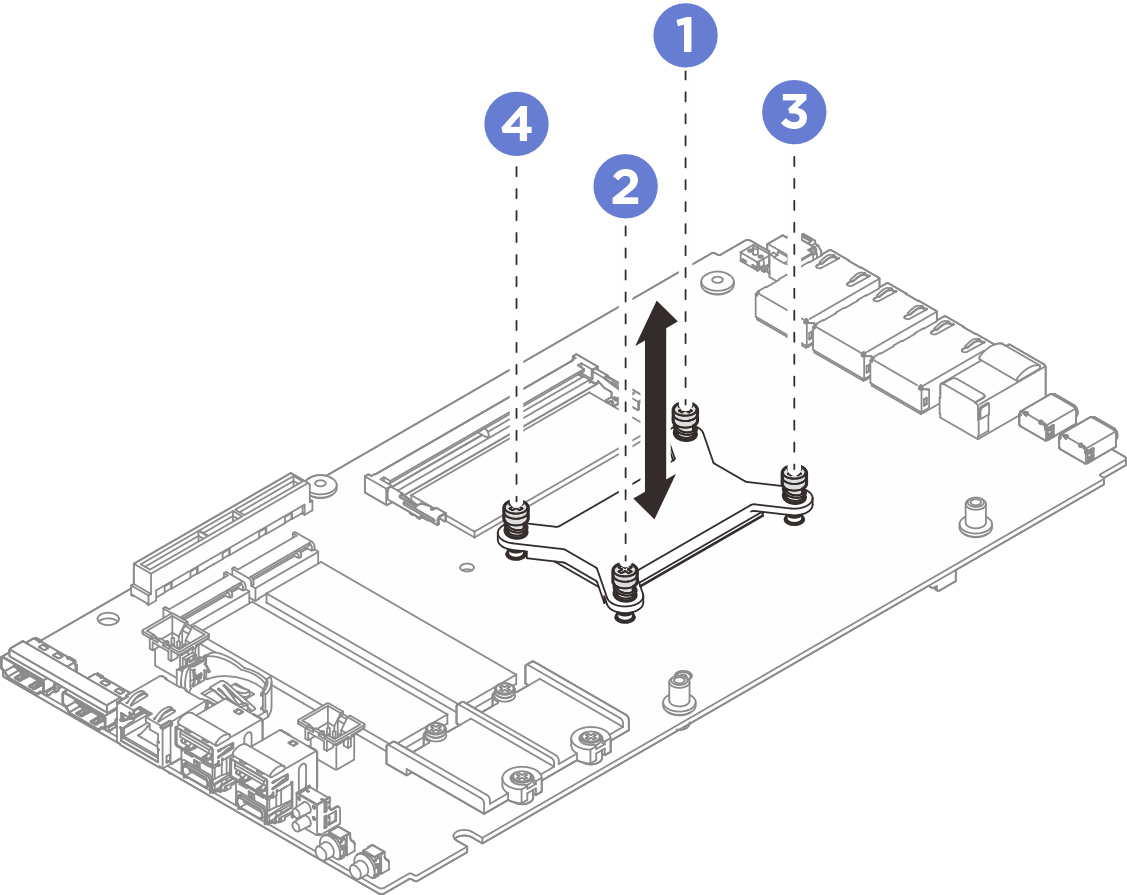

   Abbildung 5. Installieren des Prozessor-Kühlkörpers


4. Halten Sie die Systemplatine an der Kante fest, drehen Sie sie vorsichtig um und legen Sie die Unterseite der Systemplatine nach oben. Senken Sie dann die Systemplatine auf die obere Abdeckung ab.
   Anmerkung

   Achten Sie darauf, dass die Systemplatine beim Installieren nicht mit dem Gummi am Rand der oberen Abdeckung in Berührung kommt.

   Abbildung 6. Installieren der Systemplatine


5. Installieren Sie die untere Abdeckung.
   1. Richten Sie die untere Abdeckung an den Führungskerben an beiden Seiten des Knotens aus. Senken Sie dann die untere Abdeckung auf den Knoten ab.
   2. Setzen Sie die vorderen und hinteren E/A-Halterungen in den Knoten ein, bis sie einrasten.
      Abbildung 7. Installieren der unteren Abdeckung


6. Ziehen Sie die Schrauben an der unteren Abdeckung fest.
   1. Ziehen Sie zwei PH1-Kreuzschlitzschrauben an den kurzen Seiten der unteren Abdeckung an.
      Anmerkung

      Die PH1-Kreuzschlitzschrauben sind mit einem vorab aufgetragenen weißem Schraubensicherungsmittel versehen und die entsprechenden Schraubenlöcher sind weiß umrandet. Achten Sie darauf, die Schrauben in den entsprechenden Löchern anzuziehen.

   2. Ziehen Sie sechs PH2-Kreuzschlitzschrauben an den langen Seiten der unteren Abdeckung wie abgebildet an. Drehen Sie dann den Knoten um und legen Sie ihn mit der Oberseite nach oben ab.
      Abbildung 8. Installieren der Schrauben


7. Ziehen Sie die Schrauben fest, um die Abdeckung zu befestigen.
   1. Ziehen Sie vier PH2-Kreuzschlitzschrauben an den langen Seiten der oberen Abdeckung an.
      Anmerkung

      Die Schraubenlöcher werden möglicherweise durch Lüfterkabel abgedeckt. Ziehen Sie das Lüfterkabel vorsichtig ein wenig heraus, um die Schraube einzusetzen, und stecken Sie das Kabel nach dem Einsetzen der Schraube wieder ein.
   2. Schieben Sie die herausziehbaren Informationskarten aus dem Knoten heraus.
   3. Ziehen Sie die vier PH1-Kreuzschlitzschrauben an den kurzen Seiten der oberen Abdeckung an. Platzieren Sie dann die Unterseite des Knotens nach oben.
      Anmerkung

      • Die PH1-Kreuzschlitzschrauben sind mit einem vorab aufgetragenen weißem Schraubensicherungsmittel versehen und die entsprechenden Schraubenlöcher sind weiß umrandet. Achten Sie darauf, die Schrauben in den entsprechenden Löchern anzuziehen.

      • Stellen Sie sicher, dass Sie die herausziehbaren Informationskarten wieder zurückschieben, sobald die darunter liegende Schraube vollständig eingesetzt ist.

      Abbildung 9. Installieren der Schrauben
