ติดตั้งตัวระบายความร้อนโปรเซสเซอร์

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวระบายความร้อนโปรเซสเซอร์ ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการอบรม

เกี่ยวกับงานนี้

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

S012

ข้อควรระวัง

พื้นผิวที่มีความร้อนซึ่งอยู่ใกล้เคียง

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

• อย่าให้ครีมระบายความร้อนบนโปรเซสเซอร์หรือตัวระบายความร้อนสัมผัสกับสิ่งใด การสัมผัสกับพื้นผิวใดๆ อาจลดทอนประสิทธิภาพของครีมระบายความร้อน ครีมระบายความร้อนอาจทำให้ส่วนประกอบเสียหาย เช่น ขั้วต่อไฟฟ้าในช่องเสียบโปรเซสเซอร์

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. หากมีครีมระบายความร้อนอันเก่าอยู่บนตัวประมวลผล ให้ค่อยๆ ทำความสะอาดด้านบนของตัวประมวลผลโดยใช้แผ่นทำความสะอาดที่มีแอลกอฮอล์ นำแผ่นทำความสะอาดไปทิ้งหลังจากเช็ดครีมระบายความร้อนออกหมดแล้ว
      หมายเหตุ

      หากคุณกำลังจะทาครีมระบายความร้อนใหม่บนโปรเซสเซอร์ ให้ดำเนินการดังกล่าวหลังจากแอลกอฮอล์ระเหยออกหมดแล้ว
   2. เพื่อให้ได้รับประสิทธิภาพที่ดีที่สุด ให้ตรวจสอบวันที่ผลิตบนตัวระบายความร้อนใหม่และตรวจสอบให้แน่ใจว่าไม่เกิน 2 ปี มิฉะนั้น ให้เช็ดจาระบีระบายความร้อนที่มีอยู่บนตัวระบายความร้อนออก จากนั้นใช้หลอดฉีดยาทาจาระบีใหม่ที่ด้านบนของโปรเซสเซอร์ให้เป็นสี่จุดที่มีระยะห่างเท่า ๆ กัน โดยแต่ละจุดประกอบด้วยจาระบีระบายความร้อนประมาณ 0.1 มล. เพื่อประสิทธิภาพการระบายความร้อนที่ดีที่สุด

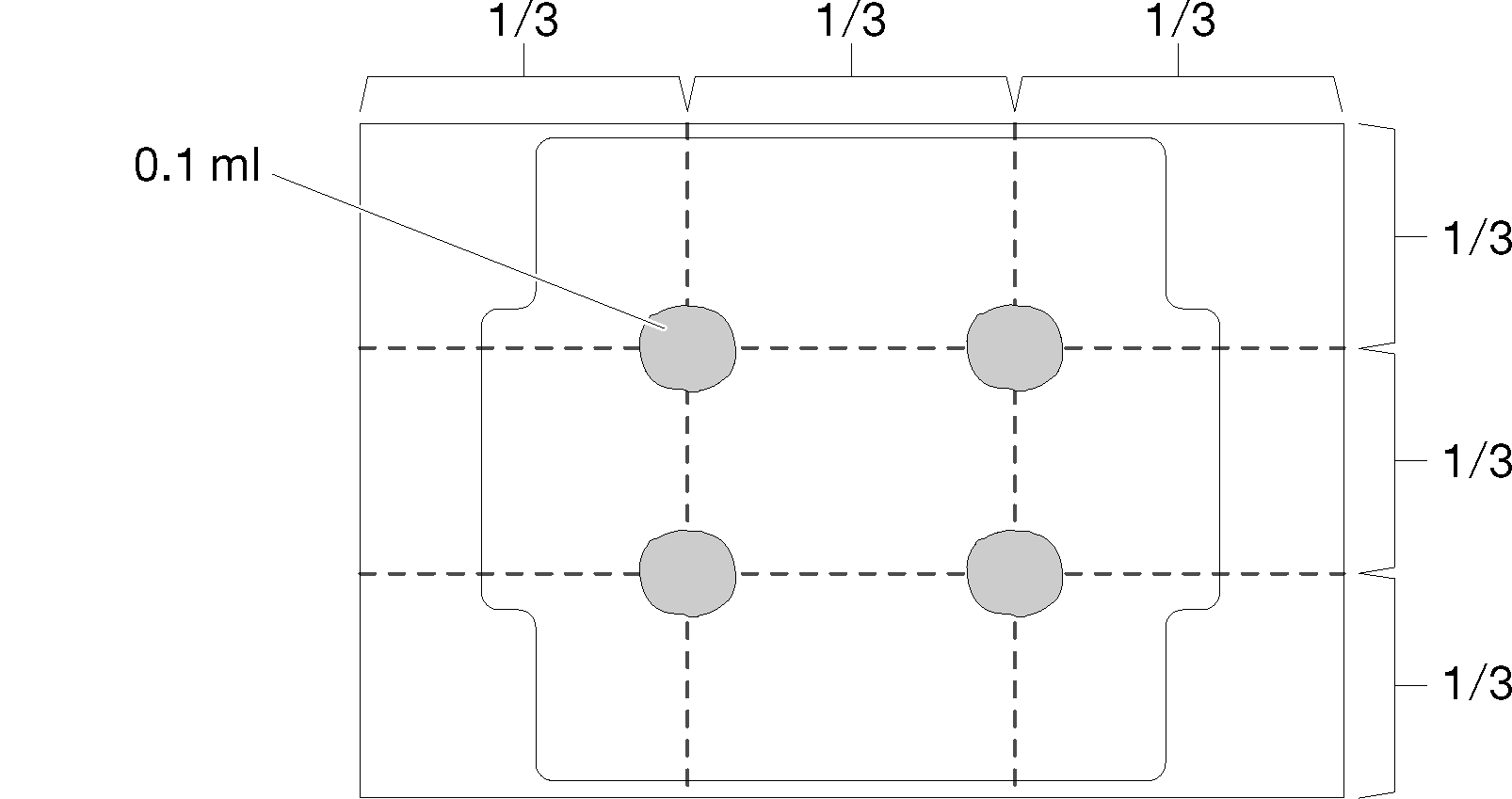

      รูปที่ 1. ลักษณะการหยดครีมระบายความร้อนที่เหมาะสม


   3. ตรวจสอบแผ่นระบายความร้อนบนฝาครอบโหนด หากแผ่นระบายความร้อนอยู่ในสภาวะใดๆ ต่อไปนี้ ให้เปลี่ยนแผ่นระบายความร้อนใหม่ โปรดดู คู่มือการติดตั้งแผ่นระบายความร้อน เพื่อระบุชุดแผ่นระบายความร้อนที่จำเป็นและปฏิบัติตามคำแนะนำเกี่ยวกับแผ่นระบายความร้อน
      • แผ่นระบายความร้อนเสียหายหรือหลุดออกจากพื้นผิว
      • ชิ้นส่วนใหม่ที่จะติดตั้งเป็นยี่ห้อหรือฟอร์มแฟคเตอร์ที่แตกต่างจากชิ้นส่วนที่เปลี่ยน ชิ้นส่วนใหม่อาจทำให้แผ่นระบายความร้อนเสียรูปหรือเสียหาย

      รูปที่ 2. แผ่นระบายความร้อนฝาครอบด้านบน



      รูปที่ 3. แผ่นระบายความร้อนฝาครอบด้านล่าง


2. ติดตั้งแบ็คเพลทของโปรเซสเซอร์
   1. จัดตำแหน่งของแผ่นด้านหลังโปรเซสเซอร์ให้ตรงกับรูสกรูที่ด้านล่างของแผงระบบ จากนั้น ให้วางแผ่นด้านหลังโปรเซสเซอร์ลงบนแผงระบบ
   2. จับแผ่นด้านหลังโปรเซสเซอร์พร้อมกับแผงระบบ จากนั้นพลิกแผงระบบเพื่อให้ด้านบนหงายขึ้น
      หมายเหตุ

      ตรวจสอบให้แน่ใจว่าไม่ได้ทำแบ็คเพลทโปรเซสเซอร์ตกเมื่อพลิกแผงระบบ เนื่องจากแบ็คเพลทของโปรเซสเซอร์ยังไม่ได้ยึดเข้ากับแผงระบบ

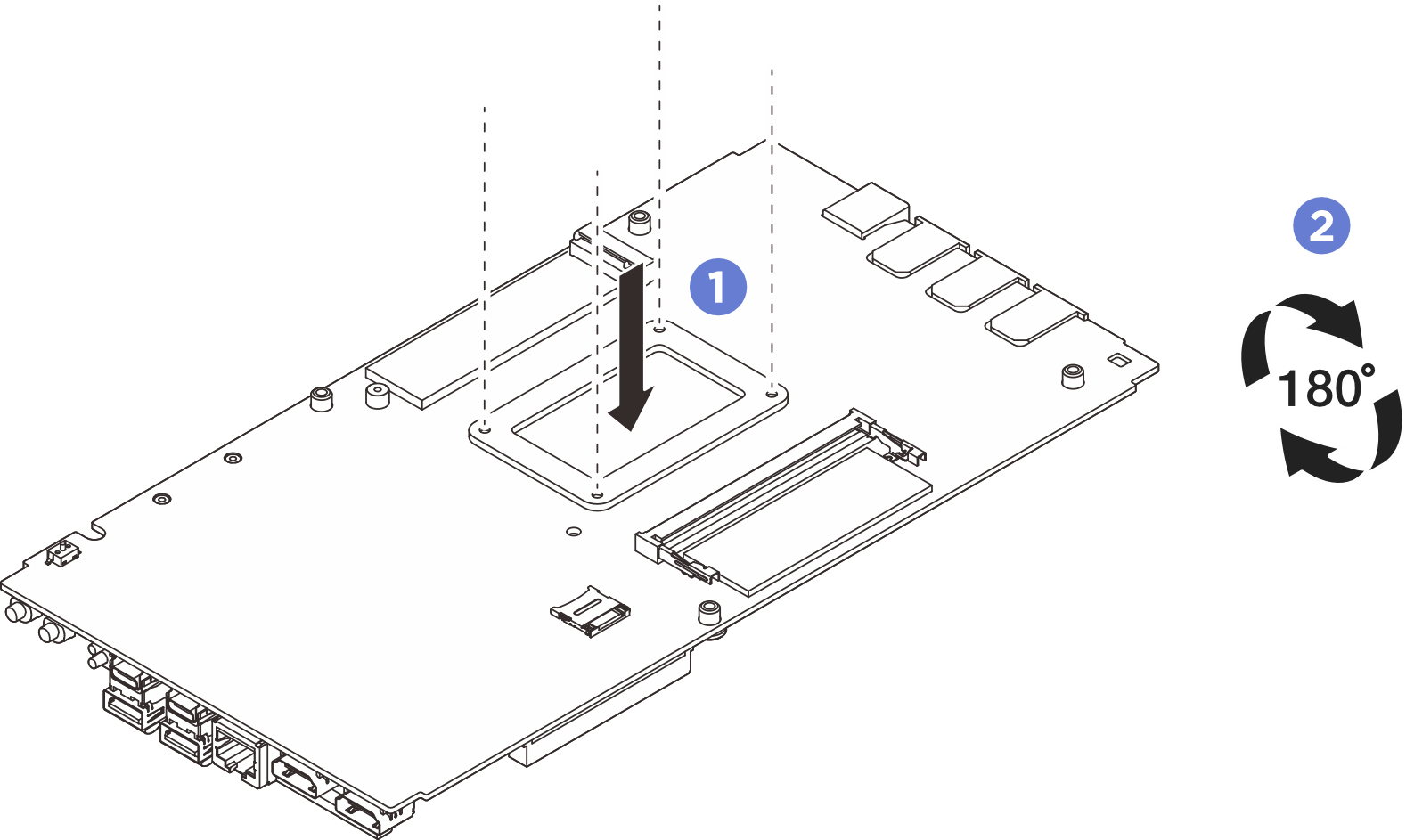

      รูปที่ 4. การติดตั้งแบ็คเพลทของโปรเซสเซอร์


3. ติดตั้งตัวระบายความร้อนโปรเซสเซอร์
   1. จัดตำแหน่งของตัวระบายความร้อนโปรเซสเซอร์ให้ตรงกับรูสกรูบนแผงระบบ แล้ววางตัวระบายความร้อนลงไปที่แผงระบบ
   2. ทำตามลำดับสกรู ถึง ที่แสดงในภาพประกอบเพื่อขันสกรูให้แน่นบางส่วน จากนั้นทำตามลำดับเดียวกันเพื่อขันสกรูให้แน่นเต็มที่เพื่อยึดตัวระบายความร้อนโปรเซสเซอร์ด้วยแบ็คเพลทของโปรเซสเซอร์ที่ด้านล่างของแผงระบบ

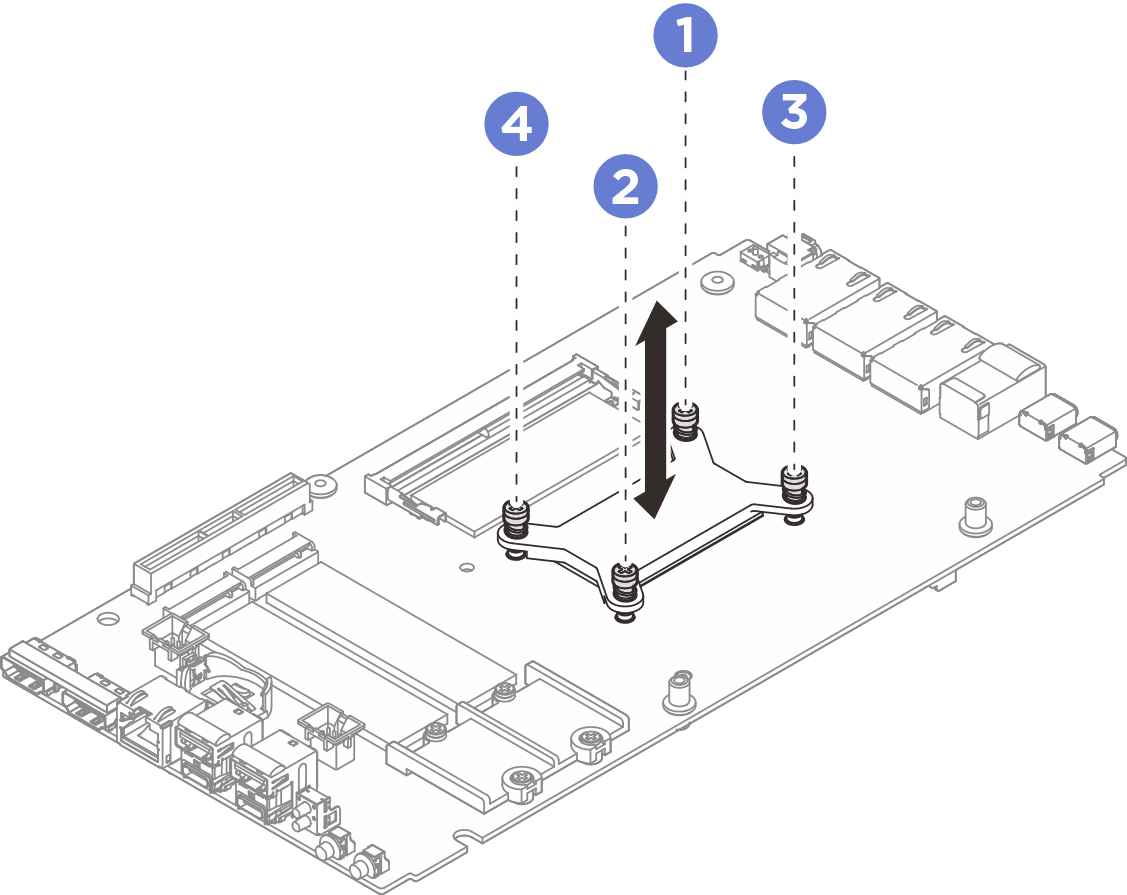

   รูปที่ 5. การติดตั้งตัวระบายความร้อนโปรเซสเซอร์


4. จับแผงระบบที่ขอบ แล้วค่อยๆ พลิกแผงระบบให้ด้านล่างหงายขึ้น จากนั้นวางแผงระบบลงบนฝาครอบด้านบน
   หมายเหตุ

   ตรวจสอบให้แน่ใจว่าไม่ให้แผงระบบสัมผัสกับยางที่ขอบของฝาครอบด้านบนเมื่อติดตั้งแผงระบบ

   รูปที่ 6. การติดตั้งแผงระบบ


5. ติดตั้งฝาครอบด้านล่าง
   1. จัดตำแหน่งฝาครอบด้านล่างให้ตรงกับช่องนำทั้งสองด้านของโหนด จากนั้น วางฝาครอบด้านล่างลงบนโหนด
   2. เสียบโครงยึด I/O ด้านหน้าและด้านหลังลงในโหนดจนกว่าจะเข้าที่
      รูปที่ 7. การติดตั้งฝาครอบด้านล่าง


6. ขันสกรูเข้ากับฝาครอบด้านล่าง
   1. ขันสกรู Phillips #1 สองตัวที่ด้านสั้นของฝาครอบด้านล่าง
      หมายเหตุ

      สกรู Phillips #1 จะมีกาวล็อคเกลียวสีขาวที่ทาไว้ล่วงหน้า และรูสกรูที่เกี่ยวข้องจะวงด้วยสีขาว ตรวจสอบให้แน่ใจว่าได้ขันสกรูเข้ากับรูที่สอดคล้องกัน

   2. ขันสกรู Phillips #2 หกตัวที่ด้านยาวของฝาครอบด้านล่างตามภาพ จากนั้นพลิกโหนดและให้ด้านบนหงายขึ้น
      รูปที่ 8. การติดตั้งสกรู


7. ขันสกรูให้แน่นเพื่อยึดฝาครอบ
   1. ขันสกรู Phillips #2 สี่ตัวเข้ากับด้านยาวของฝาครอบด้านบน
      หมายเหตุ

      รูสกรูอาจถูกปิดด้วยสายพัดลม ค่อยๆ ดึงสายพัดลมออกเล็กน้อยเพื่อติดตั้งสกรู และใส่สายกลับเข้าไปหลังจากติดตั้งสกรู
   2. เลื่อนแถบข้อมูลแบบดึงออกออกจากโหนด
   3. ขันสกรู Phillips #1 สี่ตัวที่ด้านสั้นของฝาครอบด้านบนให้แน่น จากนั้นวางด้านล่างของโหนดโดยหงายขึ้น
      หมายเหตุ

      • สกรู Phillips #1 จะมีกาวล็อคเกลียวสีขาวที่ทาไว้ล่วงหน้า และรูสกรูที่เกี่ยวข้องจะวงด้วยสีขาว ตรวจสอบให้แน่ใจว่าได้ขันสกรูเข้ากับรูที่สอดคล้องกัน

      • ตรวจสอบให้แน่ใจว่าได้เลื่อนแถบข้อมูลแบบดึงออกกลับเมื่อติดตั้งสกรูด้านล่างแน่นดีแล้ว

      รูปที่ 9. การติดตั้งสกรู
