安装处理器散热器

按照本节中的说明安装处理器散热器。此过程必须由经过培训的技术人员执行。

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

S012

警告

附近有高温表面。

关于本任务

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

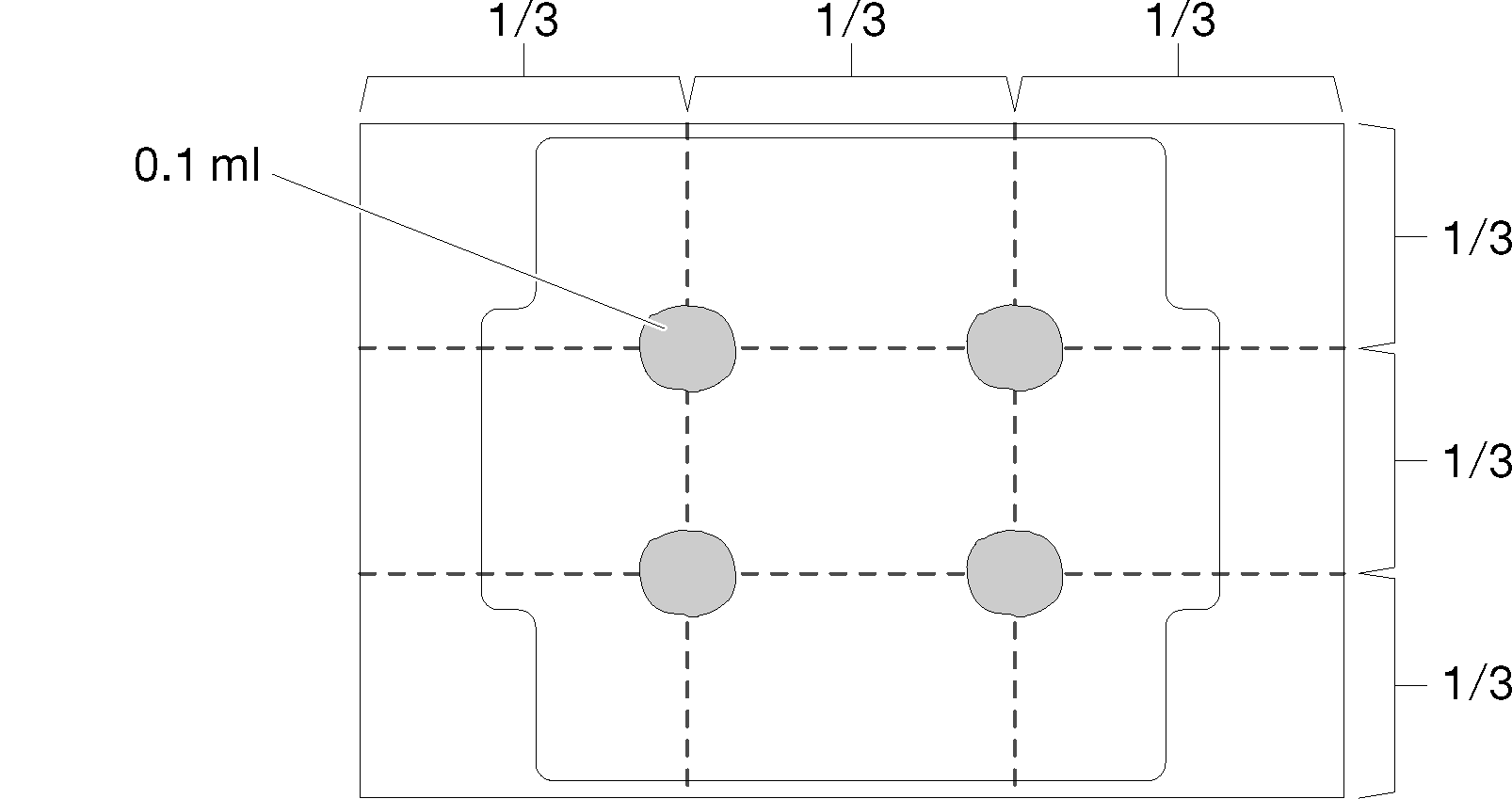

• 请勿使处理器或散热器上的导热油脂接触任何物体。与任何表面接触都有可能损坏导热油脂，致其失效。导热油脂可能会损坏处理器插槽中的电气接口等组件。

过程

1. 为本任务做好准备。
   1. 如果导热垫处于以下任一状态，请更换新的导热垫。 更换时请务必遵循导热垫安装准则。
      • 导热垫损坏或脱落。
      • 更换组件时，如果选用其他品牌或其他外形规格的组件，可能会导致导热垫变形或损坏。

      图 1. 顶盖导热垫



      图 2. 底盖导热垫


2. 安装处理器底板。
   1. 将处理器底板与主板背面的螺钉孔对齐，然后将处理器底板安放到主板上。
   2. 用手固定住处理器底板与主板，然后将主板翻转，使其正面朝上。
      注

      翻转主板时，请注意不要让处理器底板脱落，因为此时处理器底板尚未用螺钉固定到主板上。

      图 3. 安装处理器底板

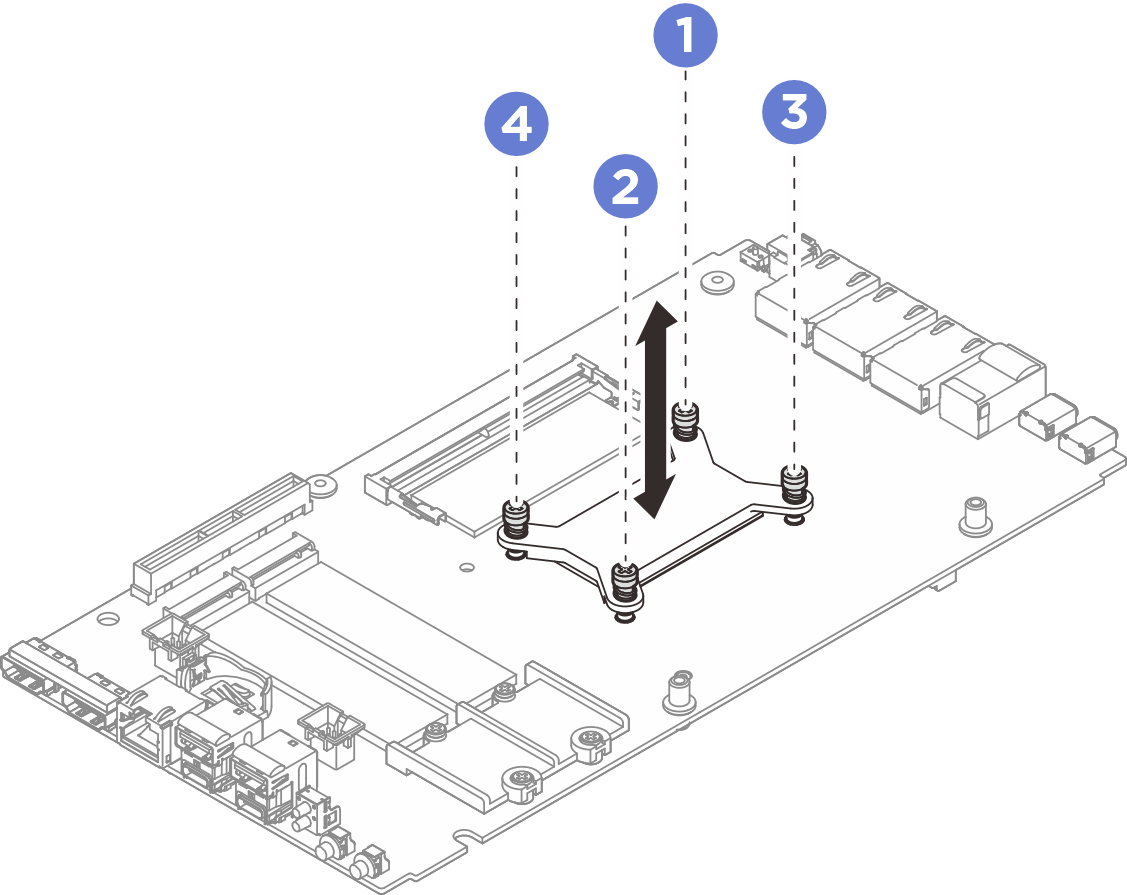

3. 安装处理器散热器。
   1. 将处理器散热器与主板上的螺钉孔对齐，然后将散热器安放到主板上。
   2. 先初步拧紧螺钉 到 ，再完全拧紧螺钉 到 ，以确保处理器散热器与主板背面的处理器底板稳固贴合。
   图 4. 安装处理器散热器


4. 握住主板两侧边缘，小心翻转主板使其背面朝上；然后将主板向下放置以安装到顶盖上。
   注

   安装主板时，务必注意避免主板触碰到顶盖边缘的橡胶部分。

   图 5. 安装主板


5. 安装底盖。
   1. 将底盖与节点两侧的导槽对齐，然后将底盖放置在节点底部。
   2. 将前后 I/O 支架插入节点中并按压到位。
      图 6. 安装底盖


6. 拧紧底盖上的螺钉。
   1. 用预涂了白色螺纹锁固胶的两颗 1 号十字螺钉，将底盖的短边一侧固定。
   2. 用六颗 2 号十字螺钉固定底盖的长边一侧（如图所示）；然后翻转节点，使正面朝上。
      图 7. 螺钉安装


7. 拧紧顶盖上的螺钉。
   1. 将四颗 2 号十字螺钉拧紧到顶盖的长边一侧。
      注

      螺钉孔可能被风扇线缆遮挡，请小心将风扇线缆稍稍向外拉出以安装螺钉，完成后将线缆复位。
   2. 将 Lenovo XClarity Controller 网络访问标签卡向外从节点中滑出。
   3. 将预涂了白色螺纹锁固胶的四颗 1 号十字螺钉拧紧至顶盖的短边一侧；随后将节点背面朝上放置。
      注

      安装好下面的螺钉后，确保将 Lenovo XClarity Controller 网络访问标签回复原位。

      图 8. 螺钉安装
