Установка радиатора процессора

В этом разделе приведены инструкции по установке радиатора процессора. Эта процедура должна выполняться квалифицированным специалистом.

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

S012

ОСТОРОЖНО

Рядом находится горячая поверхность.

Внимание

Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.
Не допускайте контакта термопасты на процессоре или радиаторе с чем-либо. Контакт с любой поверхностью может оказать негативное влияние на термопасту, сделав ее неэффективной. Термопаста может повредить компоненты, например электрические разъемы в гнезде процессора.

Процедура

Выполните подготовительные действия для этой задачи.
1. Если на процессоре имеются остатки термопасты, аккуратно очистите верхнюю часть процессора спиртовой салфеткой. После удаления всей термопасты утилизируйте чистящую салфетку.
  Прим.
  Наносить новую термопасту на верхнюю часть процессора можно только после полного испарения спирта.
2. Чтобы обеспечить оптимальную производительность, посмотрите дату производства на новом радиаторе и убедитесь, что он изготовлен не более 2 лет назад. В противном случае удалите существующую термопасту на радиаторе, затем нанесите шприцем на верхнюю часть процессора четыре расположенных на одинаковом расстоянии точки термопасты объемом по 0,1 мл каждая, чтобы обеспечить оптимальные тепловые характеристики.
  Рис. 1. Надлежащая форма термопасты
3. Проверьте термолисты на кожухах узла. Замените термолист на новый, если он находится в любом из следующих состояний. См. раздел Инструкции по установке термолистов, чтобы определить необходимый комплект термолистов, и следуйте инструкциям по его использованию.
  - Термолист поврежден или отсоединился от поверхности.
  - Новый устанавливаемый компонент имеет другую марку или другой форм-фактор по сравнению с заменяемым. Новый компонент может привести к деформации или повреждению термолистов.
  Рис. 2. Термолисты верхнего кожуха

  Рис. 3. Термолисты нижнего кожуха
Установите заднюю панель процессора.
1. Совместите заднюю панель процессора с отверстиями для винтов на нижней стороне материнской платы; затем опустите заднюю панель процессора на материнскую плату.
2. Удерживая заднюю панель процессора вместе с материнской платой, переверните материнскую плату так, чтобы верхняя сторона была обращена вверх.
  Прим.
  Следите за тем, чтобы не уронить заднюю панель процессора при переворачивании материнской платы, так как задняя панель процессора еще не зафиксирована на материнской плате.

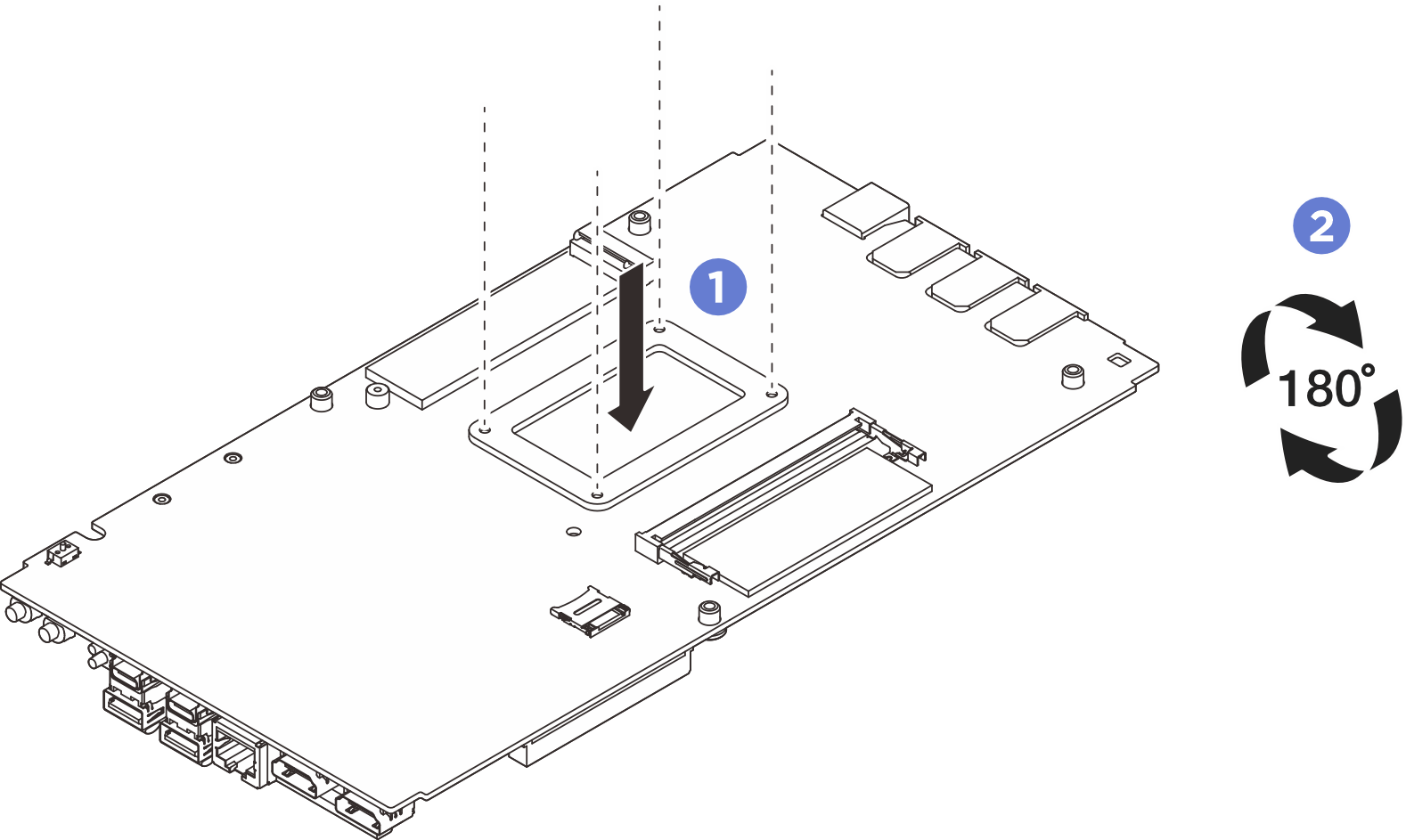

  Рис. 4. Установка задней панели процессора
Установите радиатор процессора.
1. Совместите радиатор процессора с отверстиями для винтов на материнской плате; затем опустите радиатор на материнскую плату.
2. Следуйте последовательности винтов –, показанной на рисунке, чтобы частично затянуть винты. Затем следуйте той же последовательности, чтобы полностью затянуть винты для фиксации радиатора процессора с задней панелью процессора на нижней стороне материнской платы.

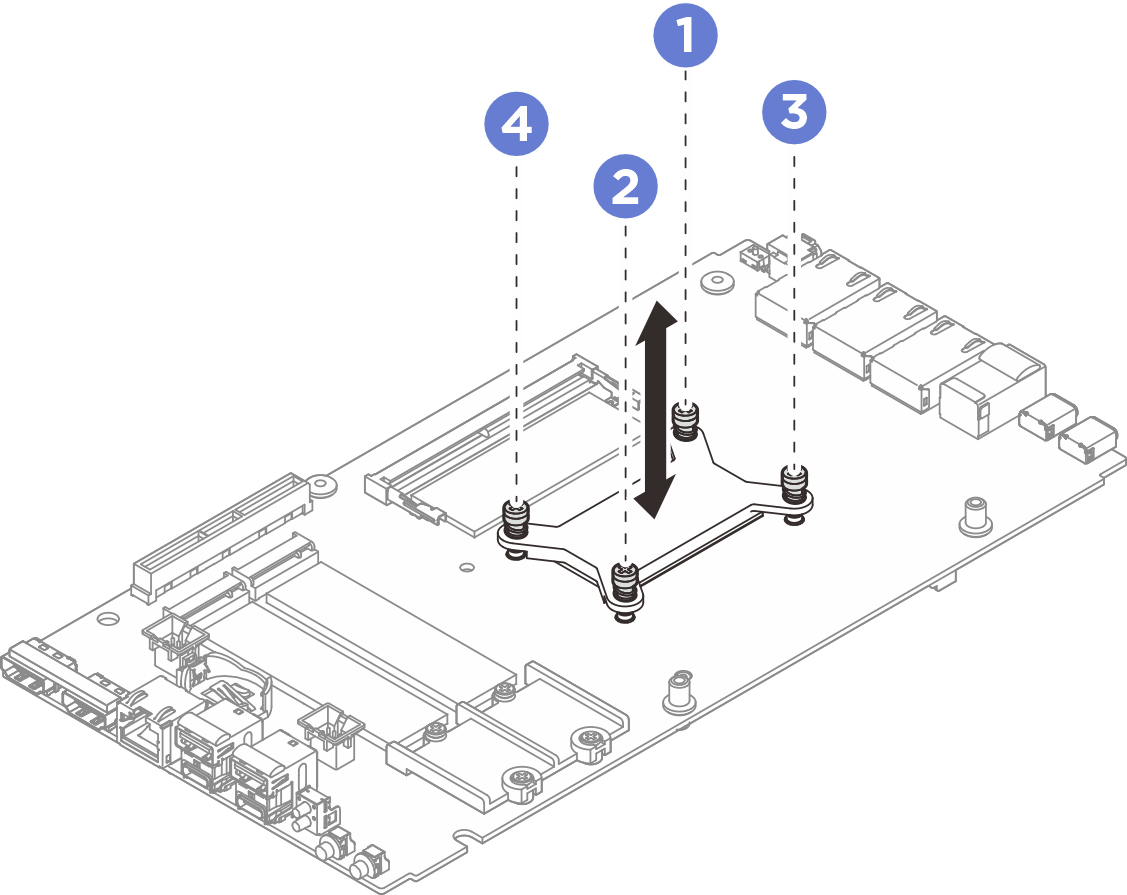

Рис. 5. Установка радиатора процессора
Удерживая материнскую плату за край, аккуратно переверните ее и расположите нижней стороной вверх. Затем опустите материнскую плату на верхний кожух.
Прим.
При установке материнской платы следите за тем, чтобы материнская плата не касалась резины на краю верхнего кожуха.
Рис. 6. Установка материнской платы
Установите нижний кожух.
1. Совместите нижний кожух с направляющими гнездами с обеих сторон узла; затем опустите нижний кожух на узел.
2. Вставьте переднюю и заднюю скобы ввода-вывода в узел до упора.
  Рис. 7. Установка нижнего кожуха
Затяните винты на нижнем кожухе.
1. Затяните два винта с крестообразным шлицем №1 на коротких сторонах нижнего кожуха.
  Прим.
  Винты с крестообразным шлицем №1 поставляются с предварительно нанесенным белым клеем для резьбовых соединений, а соответствующие отверстия для винтов обведены белым цветом. Обязательно заверните винты в соответствующих отверстиях.
2. Затяните шесть винтов с крестообразным шлицем №2 на длинных сторонах нижнего кожуха, как показано на рисунке; затем переверните узел так, чтобы верхняя сторона была обращена вверх.
  Рис. 8. Установка винтов
Затяните винты, чтобы зафиксировать кожух.
1. Затяните четыре винта с крестообразным шлицем №2 на длинных сторонах верхнего кожуха.
  Прим.
  Отверстия для винтов могут быть закрыты кабелями вентилятора. Осторожно потяните за кабель вентилятора, чтобы установить винт, и положите кабель на место по завершении процесса.
2. Сдвиньте выдвижные информационные язычки в направлении наружу от узла.
3. Затяните четыре винта с крестообразным шлицем №1 на коротких сторонах верхнего кожуха, затем расположите узел так, чтобы нижняя сторона была обращена вверх.
  Прим.
  Винты с крестообразным шлицем №1 поставляются с предварительно нанесенным белым клеем для резьбовых соединений, а соответствующие отверстия для винтов обведены белым цветом. Обязательно заверните винты в соответствующих отверстиях.
  Задвиньте выдвижные информационные язычки на место после полного закрепления винта под ними.
  Рис. 9. Установка винтов
