프로세서 방열판 설치

이 섹션의 지침에 따라 프로세서 방열판을 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

S012

경고

뜨거운 표면 부근입니다.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

• 프로세서 또는 방열판의 열전도 그리스가 어느 것과도 접촉하지 않도록 하십시오. 표면에 접촉하면 열전도 그리스가 손상되어 비효율적입니다. 열전도 그리스는 프로세서 소켓의 전기 커넥터와 같은 구성 요소를 손상시킬 수 있습니다.

절차

1. 이 작업을 준비하십시오.
   1. 프로세서에 사용한 열전도 그리스가 남아 있는 경우에는 알코올 청소 패드를 사용하여 프로세서의 윗면을 부드럽게 닦으십시오. 열전도 그리스를 모두 제거한 후 청소 패드를 폐기하십시오.
      주

      프로세서 상단에 새 열전도 그리스를 바르려면 알코올이 완전히 증발한 후에 해야 합니다.
   2. 최상의 성능을 이용하려면 새 방열판의 제조 날짜를 확인하여 2년이 지나지 않았는지 확인하십시오. 그렇지 않으면 방열판에 있는 기존 열전도 그리스를 닦아 내십시오. 그런 다음 최적의 열 성능을 위해 각 도트가 약 0.1ml의 열전도 그리스로 구성된 상태에서 4개의 균일한 간격의 도트를 프로세서 상단에 주사기로 형성하여 새로운 그리스를 적용하십시오.

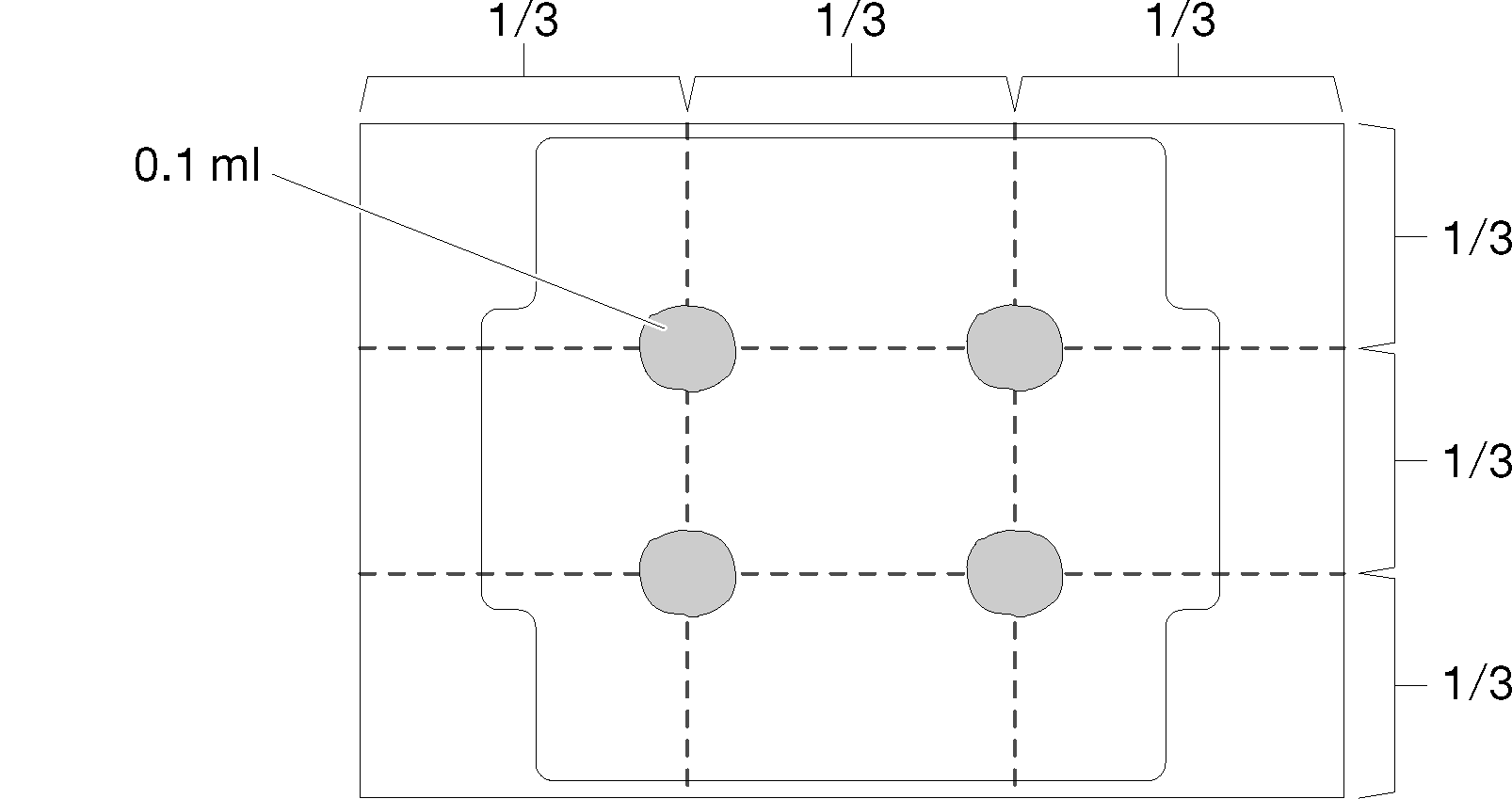

      그림 1. 열 그리스의 적절한 형태


   3. 노드 덮개의 열 패드를 확인하십시오. 열 패드 상태가 다음 중 하나에 해당하는 경우 열 패드를 새로운 것으로 교체합니다. 열 패드 설치 지침의 내용을 참조하여 필요한 열 패드 키트를 식별하고 열 패드 지침을 따르십시오.
      • 열 패드가 손상되었거나 표면에서 분리되었습니다.
      • 설치할 새 부품은 교체된 부품과 브랜드 또는 폼 팩터가 다릅니다. 새 부품으로 인해 열 패드가 변형되거나 손상될 수 있습니다.

      그림 2. 윗면 덮개 열 패드



      그림 3. 밑면 덮개 열 패드


2. 프로세서 백플레이트를 설치하십시오.
   1. 프로세서 백플레이트를 시스템 보드 밑면에 있는 나사 구멍에 정렬시킨 다음, 프로세서 백플레이트를 시스템 보드로 내립니다.
   2. 프로세서 백플레이트를 시스템 보드와 함께 잡으십시오. 그런 다음 시스템 보드를 뒤집고 윗면이 위를 향하도록 놓습니다.
      주

      프로세서 백플레이트가 아직 시스템 보드에 고정되지 않았으므로 시스템 보드를 뒤집을 때 프로세서 백플레이트를 떨어뜨리지 마십시오.

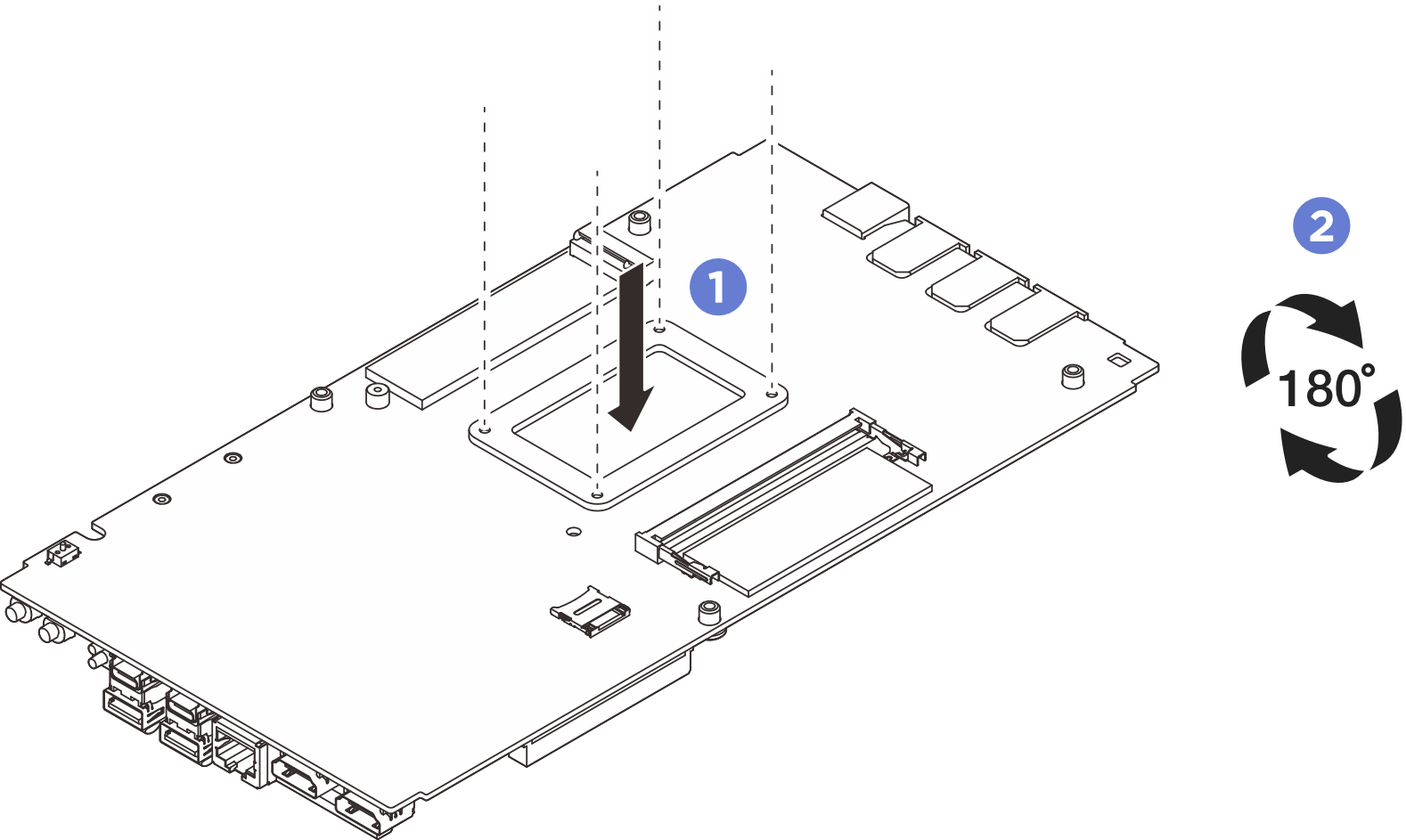

      그림 4. 프로세서 백플레이트 설치


3. 프로세서 방열판을 설치하십시오.
   1. 프로세서 방열판을 시스템 보드의 나사 구멍에 정렬시킨 다음, 방열판을 시스템 보드로 내립니다.
   2. 그림에 표시된 나사 순서에 따라 에서 (으)로 나사를 부분적으로 조입니다. 그런 다음 동일한 순서에 따라 나사를 완전히 조여 시스템 보드 하단의 프로세서 백플레이트에 프로세서 방열판을 고정합니다.

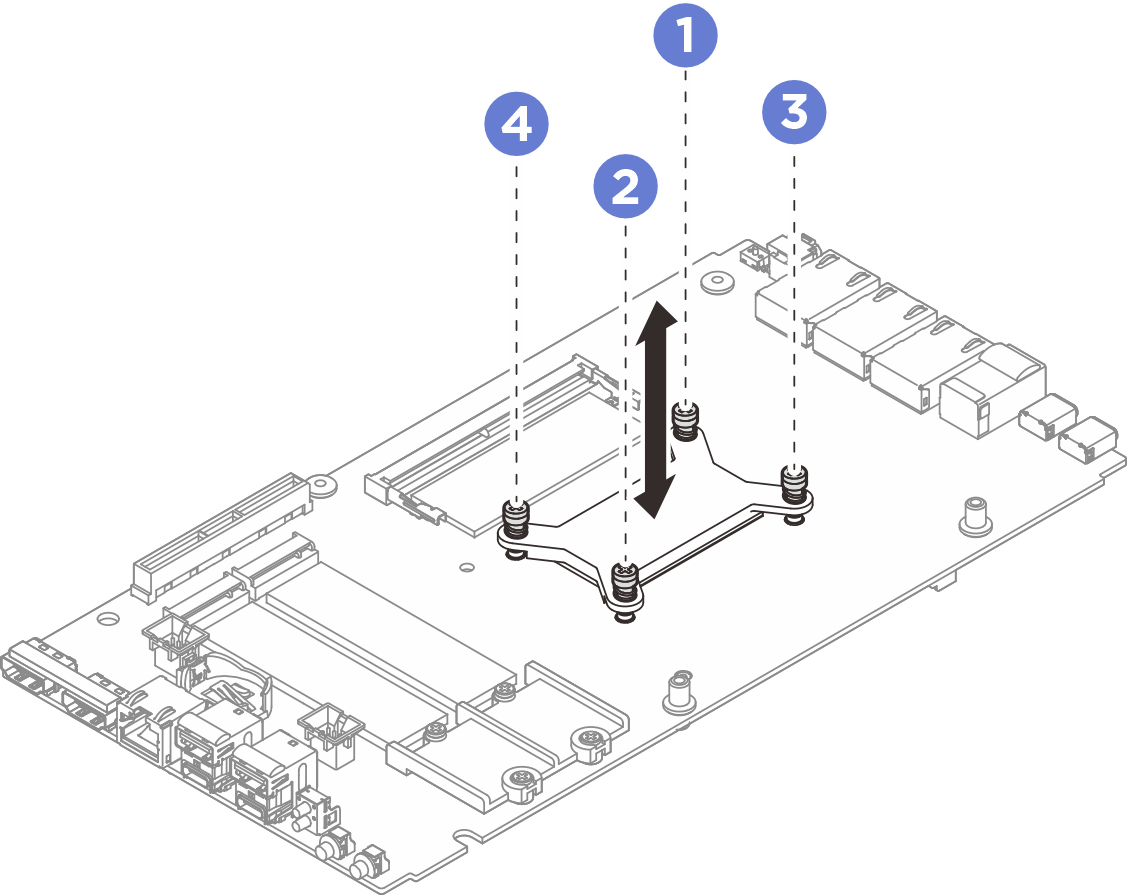

   그림 5. 프로세서 방열판 설치


4. 시스템 보드의 가장자리를 잡고 시스템 보드를 조심스럽게 뒤집어 시스템 보드의 밑면이 위를 향하도록 놓으십시오. 그런 다음 시스템 보드를 윗면 덮개 위에 내려 놓으십시오.
   주

   시스템 보드를 설치할 때 시스템 보드가 윗면 덮개 가장자리의 고무에 닿지 않도록 하십시오.

   그림 6. 시스템 보드 설치


5. 밑면 덮개를 설치하십시오.
   1. 밑면 덮개를 노드 양쪽의 가이드 슬롯에 정렬시킨 다음 밑면 덮개를 노드에 내립니다.
   2. 앞면 및 뒷면 I/O 브래킷이 제자리에 고정될 때까지 노드에 삽입하십시오.
      그림 7. 밑면 덮개 설치


6. 밑면 덮개에 나사를 조입니다.
   1. 두 개의 Phillips #1 나사를 밑면 덮개의 짧은 쪽에 조이십시오.
      주

      Phillips #1 나사에는 미리 도포된 흰색 나사산 고정 접착제가 있으며 해당 나사 구멍은 흰색으로 동그라미가 쳐져 있습니다. 해당 구멍에 나사를 조입니다.

   2. 그림과 같이 6개의 Phillips #2 나사를 밑면 덮개의 긴 면에 조입니다. 그런 다음 노드를 뒤집고 윗면이 위를 향하도록 놓습니다.
      그림 8. 나사 설치


7. 나사를 조여 덮개를 고정하십시오.
   1. Phillips #2 나사 4개를 윗면 덮개의 긴 쪽에 조이십시오.
      주

      나사 구멍은 팬 케이블로 덮여 있을 수 있습니다. 팬 케이블을 조심스럽게 살짝 당겨 나사를 설치하고, 나사를 설치한 후 케이블을 다시 끼웁니다.
   2. 탈착식 정보 탭을 노드에서 바깥쪽으로 미십시오.
   3. Phillips #1 나사 4개를 윗면 덮개의 짧은 쪽에 조이십시오. 그런 다음 노드의 밑면이 위를 향하도록 놓습니다.
      주

      • Phillips #1 나사에는 미리 도포된 흰색 나사산 고정 접착제가 있으며 해당 나사 구멍은 흰색으로 동그라미가 쳐져 있습니다. 해당 구멍에 나사를 조입니다.

      • 아래에 있는 나사가 완전히 설치되면 탈착식 정보 탭을 뒤로 밀어야 합니다.

      그림 9. 나사 설치
