Instalación del disipador de calor del procesador

Siga las instrucciones que aparecen en esta sección para instalar el disipador de calor del procesador. Este procedimiento debe ser realizado por un técnico capacitado.

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

S012

PRECAUCIÓN

Superficie caliente cerca.

Acerca de esta tarea

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

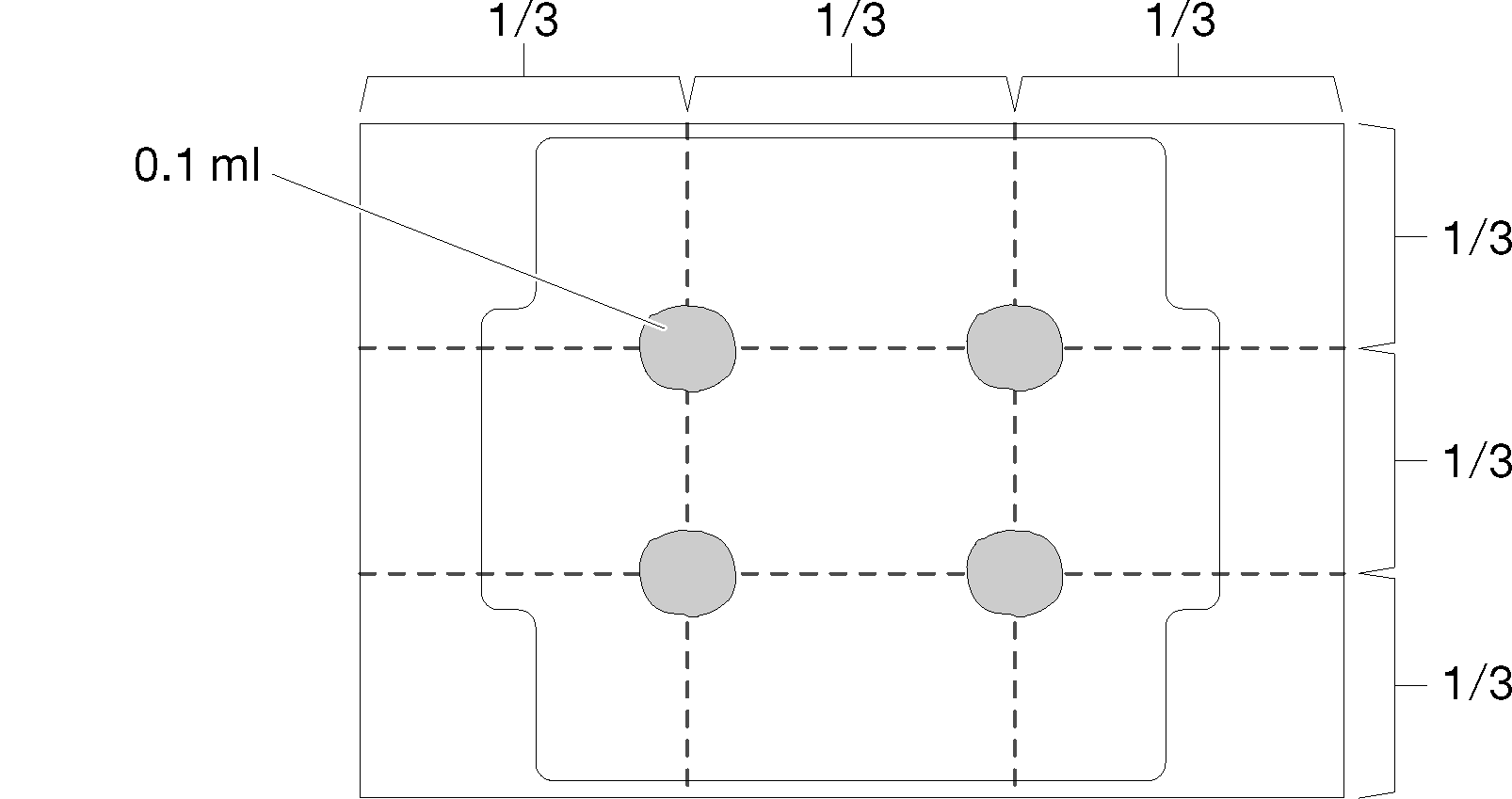

• No permita que la grasa térmica del procesador o del disipador de calor entren en contacto con ningún objeto. El contacto con cualquier superficie puede ocasionar daños en dicha grasa, lo cual destruye su efectividad. La grasa térmica puede dañar los componentes, como los empalmes eléctricos del zócalo del procesador.

Procedimiento

1. Prepárese para esta tarea.
   1. Sustituya la almohadilla térmica por una nueva si la almohadilla térmica se encuentra en cualquiera de las siguientes condiciones. Asegúrese de seguir las Directrices de instalación de las almohadillas térmicas.
      • La almohadilla térmica está dañada o desprendida.
      • Cuando el componente reemplazado tiene una marca diferente o un factor de forma diferente y puede causar la deformación o daño a la almohadilla térmica.

      Figura 1. Almohadillas térmicas de la cubierta superior



      Figura 2. Almohadillas térmicas de la cubierta inferior


2. Instale la placa posterior del procesador.
   1. Alinee la placa posterior del procesador con los orificios de tornillos en la parte inferior de la placa del sistema. Luego, baje la placa posterior del procesador a la placa del sistema.
   2. Sostenga la placa posterior del procesador junto con la placa del sistema y, luego, dé vuelta la placa del sistema para dejar el lado superior hacia arriba.
      Nota

      Asegúrese de no dejar caer la placa posterior del procesador al dar la vuelta a la placa del sistema, ya que la placa posterior del procesador aún no está fijada a la placa del sistema con los tornillos.

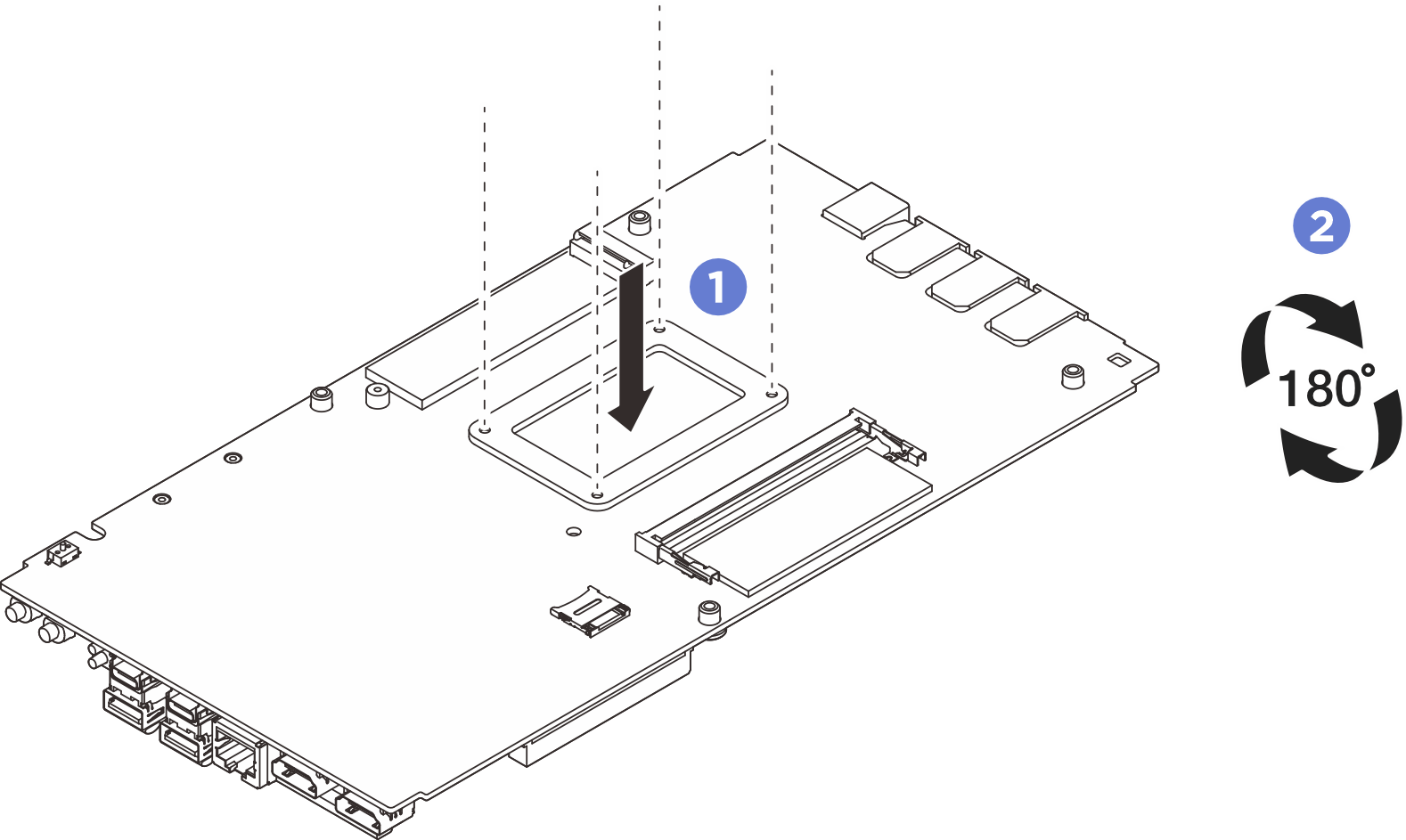

      Figura 3. Instalación de la placa posterior del procesador


3. Instalación del disipador de calor del procesador.
   1. Alinee el disipador de calor del procesador con los orificios de tornillos de la placa del sistema. Luego, baje el disipador de calor a la placa del sistema.
   2. Apriete parcialmente el tornillo a primero; luego, apriete completamente el tornillo a para fijar el disipador de calor del procesador con la placa posterior del procesador en la parte inferior de la placa del sistema.

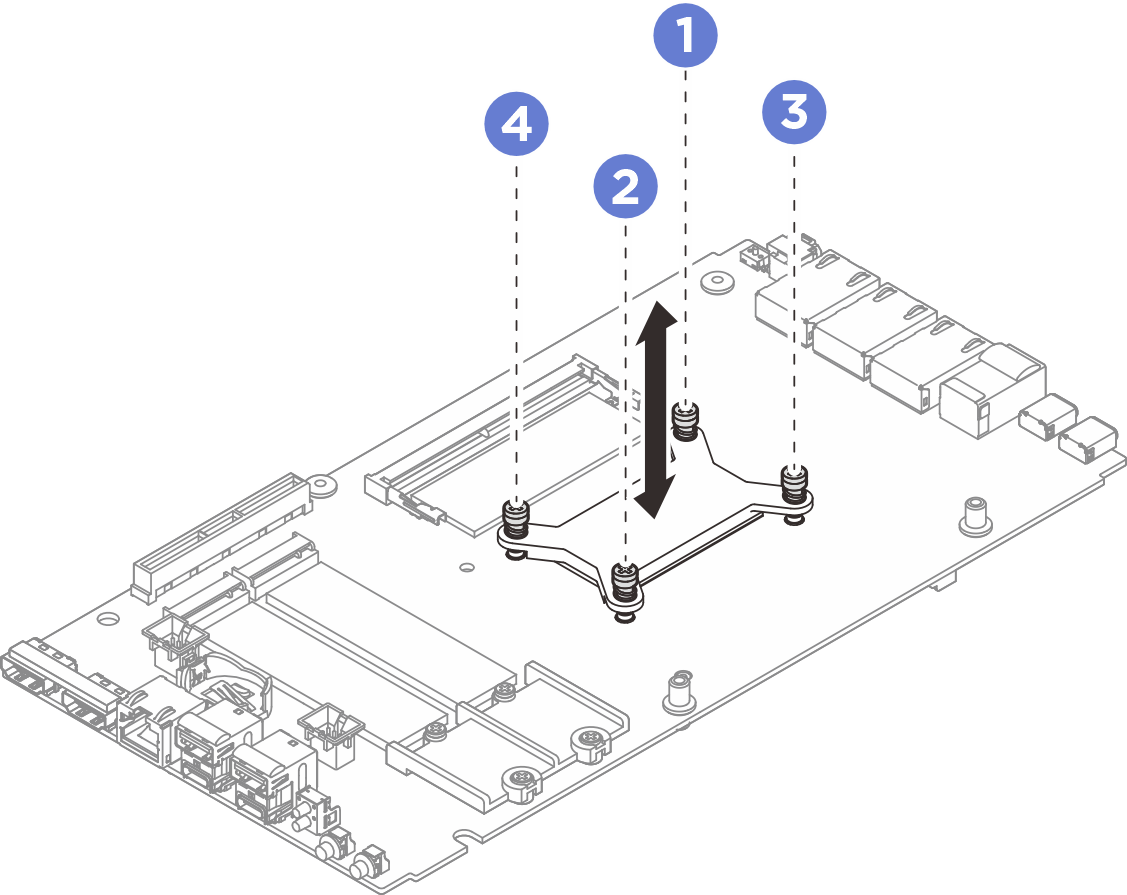

   Figura 4. Instalación del disipador de calor del procesador


4. Sujete la placa del sistema por ambos extremos de su borde y gírela con cuidado para que la parte inferior de la placa del sistema quede hacia arriba. Luego, baje la placa del sistema para instalarla en la cubierta superior.
   Nota

   Asegúrese de evitar que la placa del sistema toque la goma del borde de la cubierta superior al instalar la placa del sistema.

   Figura 5. Instalación de la placa del sistema


5. Instale la cubierta inferior.
   1. Alinee la cubierta inferior con las ranuras guía a ambos lados del nodo. Luego, coloque la cubierta inferior en la parte inferior del nodo.
   2. Inserte los soportes de E/S frontal y posterior en el nodo y presiónelos para fijarlos en su lugar.
      Figura 6. Instalación de la cubierta inferior


6. Apriete los tornillos ubicados en la cubierta inferior.
   1. Apriete los dos tornillos Phillips n.° 1 con adhesivo de bloqueo de rosca blanco preaplicado en el lado corto de la cubierta inferior.
   2. Apriete los seis tornillos Phillips n.° 2 en el lado largo de la cubierta inferior, tal como se muestra en la ilustración. Luego, voltee el nodo para dejar el lado superior hacia arriba.
      Figura 7. Instalación de los tornillos


7. Apriete los tornillos que se encuentran en la cubierta superior.
   1. Apriete los cuatro tornillos Phillips n.° 2 en el lado largo de la cubierta superior.
      Nota

      El orificio del tornillo puede estar tapado por el cable de ventilador: tire con cuidado de ese cable un poco hacia afuera para instalar el tornillo y vuelva a colocarlo después de finalizar el proceso.
   2. Deslice la pestaña de la etiqueta de acceso de red de Lenovo XClarity Controller hacia fuera del nodo.
   3. Apriete los cuatro tornillos Phillips n.° 1 con adhesivo de bloqueo de rosca blanco preaplicado en el lado corto de la cubierta superior. Luego, deje el lado inferior del nodo hacia arriba.
      Nota

      Asegúrese de deslizar de vuelta la etiqueta de acceso de red de Lenovo XClarity Controller una vez que el tornillo que está abajo esté completamente instalado.

      Figura 8. Instalación de los tornillos
