PCIe ライザー・カードの取り外し

PCIe ライザー・カードの取り外しを行うには、このセクションの手順に従ってください。

手順

1. このタスクの準備をします。
   1. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
   2. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
   3. PCIe カードが取り付けられている PCIe ライザーを取り外します。PCIe ライザーの取り外しを参照してください。
   4. 必要に応じて、シリアル・ポート・モジュールを取り外します。シリアル・ポート・モジュールの取り外しを参照してください。
   5. PCIe アダプターまたは GPU アダプターをすべて取り外します。PCIe アダプターの取り外し、または GPU アダプターの取り外しを参照してください。
   6. 必要に応じて、背面 M.2 ドライブ・ケージを取り外します。背面 M.2 ドライブ・ケージおよびバックプレーンを取り外すを参照してください。
2. 2 本のねじを緩め、PCIe ライザーからケーブル・カバーを取り外します。

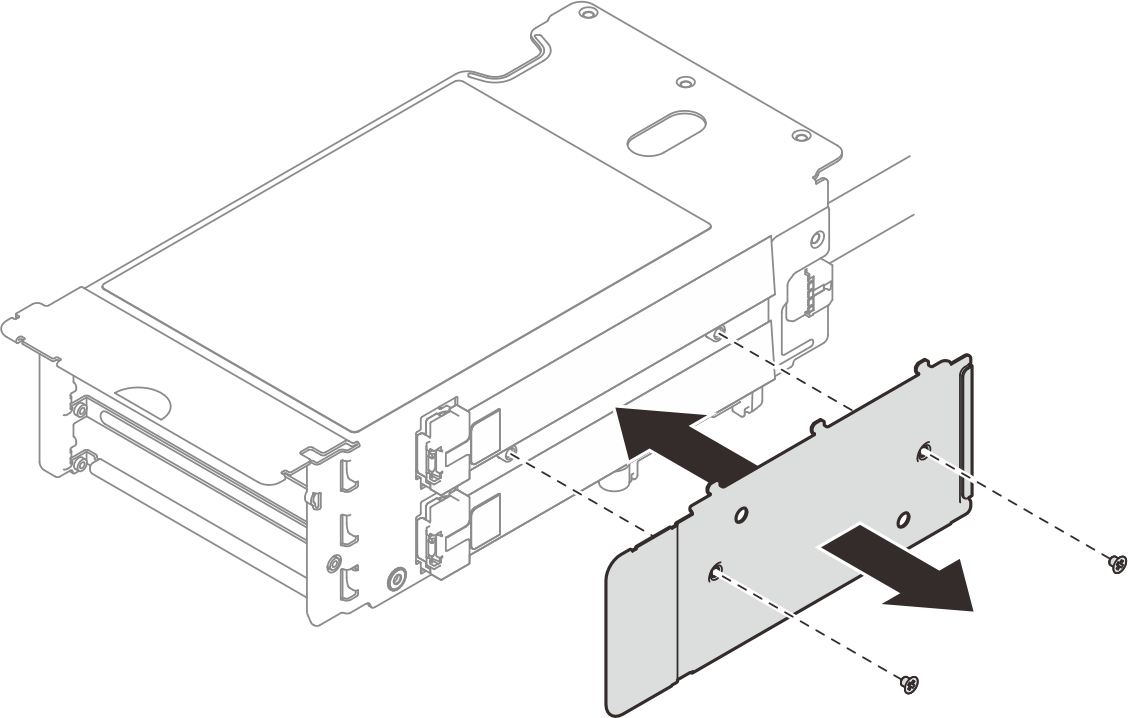

   図 1. ケーブル・カバーの取り外し


3. ケーブルを PCIe ライザーの外側から取り外します。

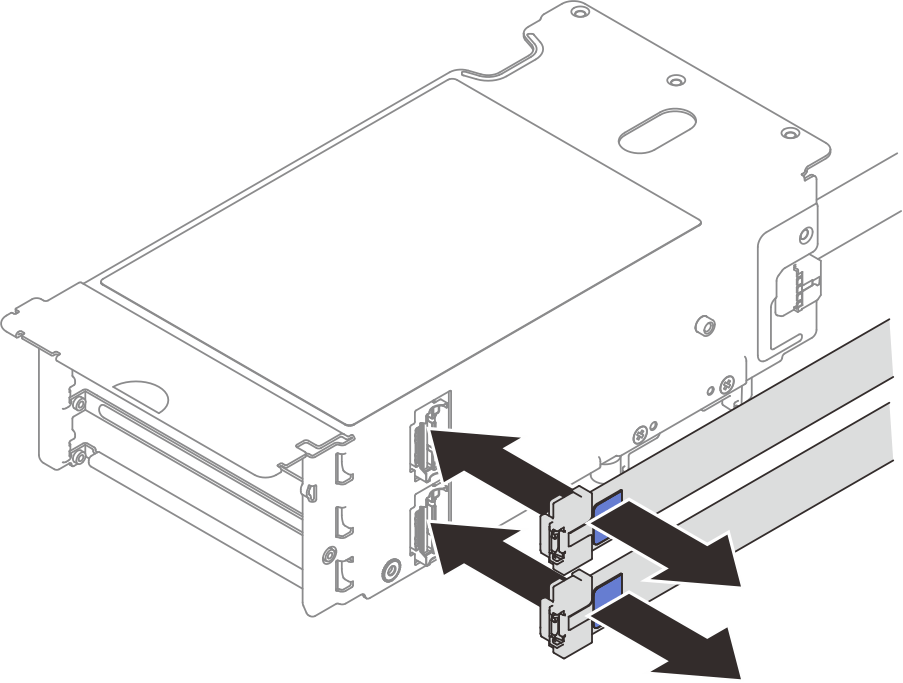

   図 2. ケーブルの取り外し


4. PCIe ライザー・カードを取り外します。
   1. PCIe 保持具から 3 本のねじを取り外します。
   2. PCIe ライザー・カードから PCIe 保持具を取り外します。
   3. ケーブルを PCIe ライザー・カードから取り外します。
      注

      x8/x8 構成の 2 スロット・ライザーの場合は、この手順は不要です。
   4. PCIe ライザー・カードから 2 本のねじを取り外します。
   5. PCIe ライザー・カードを PCIe ライザー・ケージから取り外します。

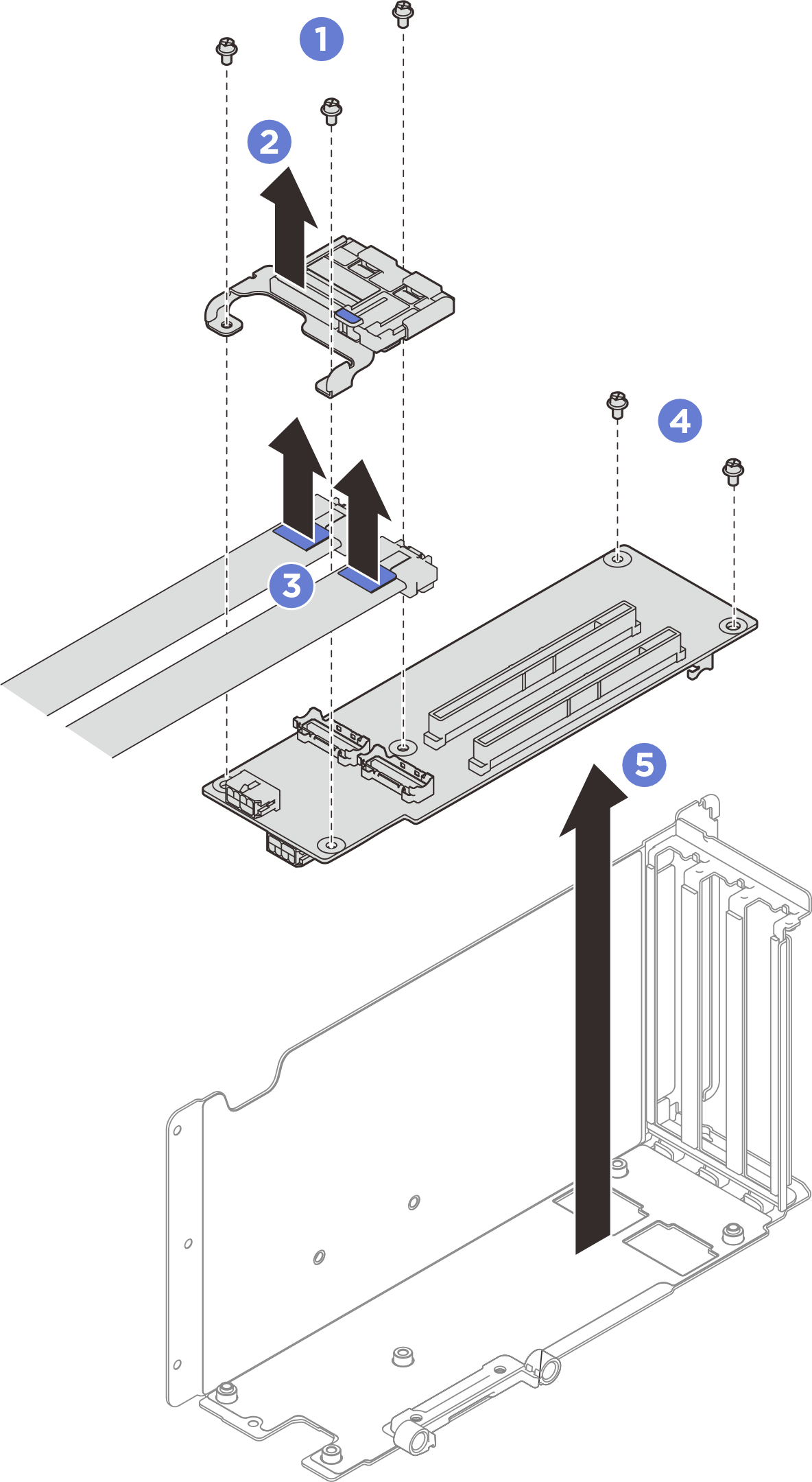

      図 3. PCIe ライザー・カードの取り外し
